এ বি প্রোগ্রামিং ক্যাবল ১৭৪৭-ইউআইসি অ্যালেন ব্র্যাডলি ইউএসবি থেকে ডিএইচ৪৮৫ - ইউএসবি থেকে ১৭৪৭-পিআইসি পিএলসি

1747-ইউআইসি | SLC 500 সিরিজ USB থেকে DH-485 ইন্টারফেস কনভার্টার — 12 Mbps / 19.2 Kbps / 500V আইসোলেশন / USB-চালিত

1747-UIC — USB থেকে DH-485 SLC 500 সিরিজ নেটওয়ার্কের জন্য

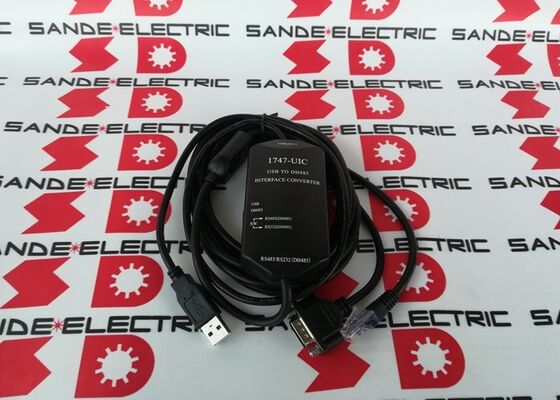

1747-UIC হল SLC 500 সিরিজ PLC প্ল্যাটফর্মের জন্য একটি USB থেকে DH-485 ইন্টারফেস রূপান্তরকারী — যা DH-485 সিরিয়াল শিল্প নেটওয়ার্কে আধুনিক USB সংযোগ প্রদান করে। এটি একটি ল্যাপটপ বা ডেস্কটপ কম্পিউটারের ইউএসবি পোর্টকে DH-485-সজ্জিত SLC 500 কন্ট্রোলার, প্যানেলভিউ অপারেটর টার্মিনাল এবং নেটওয়ার্ক আইসোলেটরগুলির সাথে সংযুক্ত করে, একটি উত্তরাধিকার RS-232 সিরিয়াল পোর্টের প্রয়োজন ছাড়াই প্রোগ্রামিং, মনিটরিং এবং ডেটা বিনিময় সক্ষম করে৷

পিসি RS-232 সিরিয়াল পোর্ট থেকে দূরে সরে যাওয়ায়, DH-485 নেটওয়ার্কের RS-232 নির্ভরতা ফিল্ড ইঞ্জিনিয়ারদের জন্য ব্যবহারিক বাধা হয়ে দাঁড়ায়। 1747-ইউআইসি ইউএসবি-কে স্বচ্ছভাবে DH-485-এ অনুবাদ করে এটি সমাধান করে — প্রোগ্রামিং সফ্টওয়্যারকে 1747 নেটওয়ার্কে একটি আদর্শ যোগাযোগ চ্যানেল হিসাবে প্রদর্শিত হয়।

কী স্পেসিফিকেশন

দুটি DH-485 পোর্ট — একটি কনভার্টার, একাধিক সংযোগ

1747-UIC দুটি সুইচ-নির্বাচনযোগ্য DH-485 ইন্টারফেস বিকল্প সরবরাহ করে:

RJ-45 পোর্ট (DH-485):আদর্শ SLC 500 RJ-45 প্রোগ্রামিং কেবল ব্যবহার করে SLC 500 5/01, 5/02, এবং 5/03 CPU DH-485 চ্যানেলে সরাসরি সংযোগের জন্য প্রাথমিক পোর্ট। এছাড়াও DH-485 পোর্টের সাথে 1747-AIC আইসোলেটর এবং প্যানেলভিউ টার্মিনালের সাথে সংযোগ করে।

RS-232 DB9 পোর্ট:SLC 5/03 চ্যানেল 0 এবং উচ্চতর CPU, 1761-NET-AIC আইসোলেটর, 1761-সিরিজ কন্ট্রোলার, CompactLogix, FlexLogix, ControlLogix, এবং RS-232 DH-485 ইন্টারফেসের সাথে প্যানেলভিউ টার্মিনালের সাথে সংযোগের জন্য।

নির্বাচক সুইচ এই দুটি পোর্ট প্রকারের মধ্যে টগল করে — সক্রিয় পোর্ট LED স্থিতি প্রদর্শন দ্বারা নিশ্চিত করা হয়।

অ্যাপ্লিকেশন

SLC 500 PLC প্রোগ্রামিং এবং পর্যবেক্ষণ:প্রোগ্রাম আপলোড, ডাউনলোড, অনলাইন মনিটরিং এবং ত্রুটি নির্ণয়ের জন্য প্রযোজ্য PLC প্রোগ্রামিং সফ্টওয়্যার SLC 500 5/01, 5/02, 5/03 CPU-তে চলমান একটি প্রোগ্রামিং ল্যাপটপ সংযোগ করা।

প্যানেলভিউ টার্মিনাল কনফিগারেশন:DH-485 নেটওয়ার্কের সাথে সংযুক্ত প্যানেলভিউ অপারেটর টার্মিনালগুলিতে HMI অ্যাপ্লিকেশনগুলি আপলোড এবং ডাউনলোড করা।

নেটওয়ার্ক ডায়াগনস্টিকস:RSLinx বা সামঞ্জস্যপূর্ণ নেটওয়ার্ক ডায়াগনস্টিক টুল ব্যবহার করে সংযুক্ত নোড সনাক্ত করতে, যোগাযোগের স্থিতি পরীক্ষা করতে এবং নেটওয়ার্কের ত্রুটিগুলি নির্ণয় করতে DH-485 নেটওয়ার্ক ব্রাউজ করা।

ঐতিহাসিক তথ্য পুনরুদ্ধার:কন্ট্রোল প্যানেলে স্থায়ী নেটওয়ার্ক পরিকাঠামো ছাড়া সুবিধাগুলিতে ডেটা লগিং পুনরুদ্ধার, উত্পাদন রেকর্ড ডাউনলোড এবং রক্ষণাবেক্ষণের ডেটা সংগ্রহের জন্য SLC 500 কন্ট্রোলারের সাথে সংযোগ করা।

ড্রাইভ এবং মোশন সিস্টেম ইন্টিগ্রেশন:DH-485 কমিউনিকেশন অপশন সহ সিস্টেমে কমিশনিং, প্যারামিটার সমন্বয় এবং ত্রুটি তদন্তের জন্য RS-232 DB9 পোর্টের মাধ্যমে ControlLogix এবং CompactLogix সিস্টেম অ্যাক্সেস করা।

FAQ

প্রশ্ন 1: 1747-UIC-এর কোন DH-485 পোর্টটি কোন SLC 500 CPU প্রকারের জন্য ব্যবহার করা হয়?

RJ-45 পোর্টটি SLC 500 5/01, 5/02, এবং 5/03 CPU-এর সাথে CPU-তে থাকা DH-485 RJ-45 সকেটে স্ট্যান্ডার্ড SLC প্রোগ্রামিং তারের মাধ্যমে সংযোগ করে। RS-232 DB9 পোর্ট SLC 5/03 চ্যানেল 0 (এবং 5/04, 5/05 CPUs), AIC+ আইসোলেটর এবং 1761-সিরিজ কন্ট্রোলারের সাথে সংযোগ করে। অ্যাক্সেস করা নির্দিষ্ট ডিভাইসের জন্য সঠিক পোর্ট এবং তারের নির্বাচন করুন — প্রয়োজনীয় পোর্ট সক্রিয় করতে নির্বাচক সুইচ ব্যবহার করুন।

প্রশ্ন 2: 1747-ইউআইসি কি বর্তমান উইন্ডোজ অপারেটিং সিস্টেমের সাথে কাজ করে?

1747-UIC একটি এমবেডেড ড্রাইভার ব্যবহার করে যা শিল্প PLC প্রোগ্রামিং সফ্টওয়্যারের বর্তমান সংস্করণগুলিতে DH-485 যোগাযোগ প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ। 1747-UIC এর সাথে অন্তর্ভুক্ত ডকুমেন্টেশন থেকে ইনস্টল করা উইন্ডোজ সংস্করণের সাথে ড্রাইভারের সামঞ্জস্যতা নিশ্চিত করুন। Windows 10 এবং 11 সামঞ্জস্য বর্তমান ড্রাইভার ইনস্টলেশন সহ অধিকাংশ ব্যবহারকারী দ্বারা নিশ্চিত করা হয়।

Q3: 1747-UIC কি একই সাথে একাধিক DH-485 ডিভাইসের সাথে সংযোগ করতে পারে?

না — 1747-UIC একবারে একটি সক্রিয় DH-485 সংযোগ সমর্থন করে। এটি একই DH-485 নেটওয়ার্কে ক্রমানুসারে একাধিক নোডের সাথে যোগাযোগ করতে পারে (নেটওয়ার্ক নিজেই 32টি নোড পর্যন্ত সমর্থন করে), কিন্তু একটি সময়ে শুধুমাত্র একটি কম্পিউটার/1747-UIC সংযোগ সক্রিয় থাকে। কম্পিউটার প্রতি একটি কনভার্টার সর্বাধিক সমর্থিত কনফিগারেশন।

প্রশ্ন 4: 1747-ইউআইসি-তে তিনটি এলইডি কী নির্দেশ করে?

LED 1 (পাওয়ার): যখন কনভার্টারটি USB পাওয়ার গ্রহণ করে এবং স্বাভাবিকভাবে কাজ করে তখন সবুজ। LED 2 (USB কার্যকলাপ): কম্পিউটার এবং কনভার্টারের মধ্যে USB ডেটা স্থানান্তরের সময় ফ্ল্যাশ। LED 3 (DH-485 কার্যকলাপ): সক্রিয় পোর্টে DH-485 যোগাযোগের সময় ফ্ল্যাশ। DH-485 কানেকশন প্রত্যাশিত হলে LED 3-এ কোনো কার্যকলাপ তারের, তার, বা প্রোটোকলের অমিল নির্দেশ করে।

প্রশ্ন 5: RSLinx সফ্টওয়্যার ছাড়া কি 1747-UIC ব্যবহার করা যেতে পারে?

1747-UIC RSLinx DF1 RS-232 ফুল-ডুপ্লেক্স ড্রাইভার ব্যবহার করে যোগাযোগ করে — একটি এমবেডেড ড্রাইভার যা স্ট্যান্ডার্ড DH-485 প্রোটোকলের সাথে সামঞ্জস্যপূর্ণ। প্রোগ্রামিং সফ্টওয়্যারের জন্য 1747-UIC-এর মাধ্যমে লক্ষ্য PLC বা টার্মিনালে যোগাযোগ করার জন্য RSLinx বা একটি সামঞ্জস্যপূর্ণ শিল্প যোগাযোগ প্ল্যাটফর্ম প্রয়োজন। সরাসরি ড্রাইভার-হীন অপারেশন সমর্থিত নয়।
