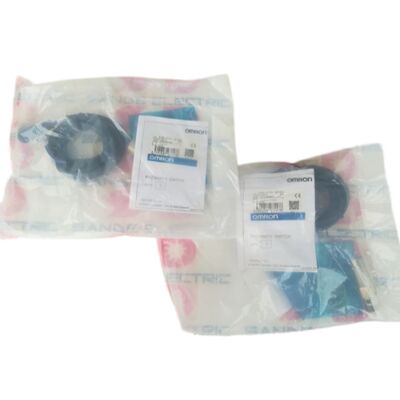

নতুন ওমরন সান্নিধ্য সেন্সর সুইচ E2E-X7D1-M1GJ E2EX7D1M1GJ

ওম্রন E2E-X7D1-M1GJ। M18 ঢালাই 7 মিমি ইন্ডাক্টিভ সান্নিধ্য সেন্সর প্যানেল মাউন্ট / M12 এ-কোডেড / ডিসি 2-ওয়্যার NO / IP67

প্যানেল মাউন্ট কনফিগারেশন

E2E-X7D1-M1GJ এর MJ উপসর্গটি M12 সংযোগকারী সহ প্যানেল মাউন্ট ফর্ম ফ্যাক্টরকে চিহ্নিত করে। সেন্সরটি পিছন দিক থেকে প্যানেল কাটআউট দিয়ে যায়, একটি লক বাদাম দিয়ে প্যানেলের মুখের বিরুদ্ধে সুরক্ষিত করে,প্যানেলের সামনের অংশের মধ্য দিয়ে বাইরে দিকে মুখ করে সেন্সর উইন্ডো দিয়েএটি একটি মেশিন-মাউন্ট সেন্সর থেকে বিপরীত দিক যা তার সেন্সর মুখের সাথে একটি ব্র্যাকেটে থ্রেড করে লক্ষ্যমাত্রা অতিক্রম করার লক্ষ্যে।

সেন্সর পারফরম্যান্স স্ট্যান্ডার্ড E2E-X7D1 M18 সিরিজের সাথে একই ∙ 7mm পরিসীমা, 500Hz সুইচিং ফ্রিকোয়েন্সি, IP67 তেল-প্রতিরোধী সুরক্ষা,গুণমান পরিদর্শন সরঞ্জামগুলিতে প্যানেল ইনস্টলেশনের জন্য অনুকূলিত ফর্ম ফ্যাক্টর সহ দ্বৈত এলইডি নির্দেশক, কমপ্যাক্ট অটোমেশন মডিউল, এবং পোর্টেবল বা টেবিলটপ সরঞ্জাম যেখানে সেন্সিং পয়েন্ট ডিভাইস মুখের হয়।

M12 সংযোগকারীটি প্যানেলের পিছনে মাউন্ট করা হয়, সেন্সর মুখের থেকে তারের দূরত্ব বজায় রাখে।M12 সংযোগকারী মানসম্মত মানে সেন্সর প্রতিস্থাপন স্থির তারের রান বিরক্ত করে না M12 সংযোগ বিচ্ছিন্ন, নতুন সেন্সর ইনস্টল, পুনরায় সংযোগ.

মূল বৈশিষ্ট্যাবলী

7 মিমি M18 এ সুরক্ষিত সঠিক স্পেসিফিকেশন

সুরক্ষিত নির্মাণ চৌম্বকীয় ক্ষেত্রকে সামনের দিকে ফোকাস করে,ধাতব ব্র্যাকেটে ফ্লাশ ইনস্টলেশন সক্ষম করে সেন্সিং দূরত্বের শাস্তি ছাড়াই 7 মিমি পরিসীমা প্রয়োগ করা হয়. এম 18 7 মিমি এ সুরক্ষিত ফ্লাশ মাউন্ট সহ 5 ′′ 7 মিমি সেন্সিং ক্লিয়ারেন্স প্রয়োজন অ্যাপ্লিকেশনগুলির জন্য প্রতিষ্ঠিত স্পেসিফিকেশন।ঢালাই পার্শ্বীয় fringing ক্ষেত্র যা একটি unshielded সেন্সর ধাতু মধ্যে ফ্লাশ ইনস্টল করা হয় যখন মিথ্যা সনাক্তকরণ সৃষ্টি করে দমন.

ডিসি ২-ওয়্যার সার্কিট ৩ এমএ ন্যূনতম, ০.৮ এমএ ফুটো

২-ক্যার সার্কিটটি লোডের সাথে সিরিয়ায় সংযুক্ত হয়। কোনও লক্ষ্যবস্তু অবস্থায়ঃ লোডের মাধ্যমে 0.8mA ফুটো ¢ স্ট্যান্ডার্ড 24 ভি পিএলসি ইনপুটগুলির অন থ্রেশহোল্ডের নীচে (সাধারণত 5 ¢ 7 এমএ ন্যূনতম) ।লক্ষ্যবস্তু সনাক্তকরণ অবস্থায়: আউটপুট পর্যায়ে বর্তমান প্রবাহ এবং সরবরাহ থেকে লোড।

পিএলসি ইনপুটগুলির জন্য 24 ভিতে 5 ′′ 20 এমএ আঁকতে, 3 এমএ ন্যূনতম লোড বর্তমানটি নিশ্চিত করে যে যখন পিএলসি ইনপুটটি লোড হিসাবে সংযুক্ত করা হয় তখন সেন্সর আউটপুট স্টেজটি সঠিকভাবে পরিচালনা করে।একটি সমান্তরাল প্রতিরোধক দিয়ে ইনস্টল করুন যদি লোড প্রতিরোধের যথেষ্ট উচ্চ যে বর্তমান ড্র ড্রপ 3mA নিচে পড়ে.

5.6 মিমি সেটিং দূরত্ব 7 মিমি নামমাত্র 80% এর 80% নির্ভরযোগ্য কাজের অঞ্চল। তাপীয় সম্প্রসারণ, কম্পন, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস, বাতাস,এবং প্যানেল সমন্বয় পরিবর্তন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: কোন এম১২ ক্যাবল এমজে সংযোগকারীর সাথে মিলে যায়?

যেকোনো এম১২ এ-কোডেড মহিলা ক্যাবল সংযোগকারী ∙ বিশ্বব্যাপী কারখানার অটোমেশনে প্রভাবশালী ক্ষেত্র সংযোগকারী মান। এ-কোডিং এটিকে এম১২ বি-কোডেড (প্রোফিবাস), ডি-কোডেড (ইথারনেট),এবং এক্স-কোডযুক্ত সংযোগকারী. ২-ডায়ার ডিসি সংযোগের জন্য, একটি স্ট্যান্ডার্ড 4-পিন এম 12 এ-কোডেড ক্যাবল সমাবেশের পিন 1 (বাদামী, + ভি) এবং 3 (নীল, 0 ভি / আউটপুট) ব্যবহার করুন। পিন 2 এবং 4 2-ডায়ার কনফিগারেশনে অব্যবহৃত।

প্রশ্ন 2: ইনস্টলেশনের সময় কোন কাজের ফাঁকটি সেট করা উচিত?

সেন্সর মুখ এবং নিকটতম লক্ষ্যবস্তু পদ্ধতির মধ্যে শারীরিক ফাঁক 3.5 ′′ 4.5 মিমি সেট করুন। এটি সুইচিং পয়েন্টকে 5 এর মধ্যে আরামদায়কভাবে রাখে।পুরো অপারেটিং তাপমাত্রা পরিসীমা এবং সরবরাহ ভোল্টেজ পরিসীমা জুড়ে 6 মিমি সেটিং দূরত্ব. সবুজ এলইডি ইচ্ছাকৃত ফাঁকে ধারাবাহিকভাবে আলোকিত হয় তা নিশ্চিত করুন । এটি নিশ্চিত করে যে ফাঁকটি নির্ভরযোগ্য সেটিং জোনে রয়েছে ।

প্রশ্ন ৩ঃ স্টেইনলেস স্টিলের লক্ষ্যমাত্রার জন্য কি ৭ মিমি ব্যাপ্তি প্রযোজ্য?

অস্টেনাইটিক স্টেইনলেস স্টিল (304/316 গ্রেড) এর একটি সংশোধন ফ্যাক্টর প্রায় 0.6 ¢ 0.75 ×, এই সেন্সরের জন্য প্রায় 4.2 ¢ 5.25 মিমি কার্যকর সুইচিং দূরত্ব তৈরি করে।এটি 5 এর মধ্যে.6 মিমি সেটিং দূরত্ব, তাই স্টেইনলেস স্টীল সনাক্ত করা সম্ভব যদি ইনস্টলেশন ফাঁক কার্যকর স্টেইনলেস পরিসীমা মধ্যে হয়।সর্বদা নির্দিষ্ট স্টেইনলেস গ্রেড এবং প্রকৃত ইনস্টলেশনে লক্ষ্য জ্যামিতির সাথে প্রকৃত সুইচিং দূরত্ব যাচাই করুন.

প্রশ্ন ৪ঃ ইনস্টলেশন এবং অপারেশনের সময় দ্বৈত এলইডি কীভাবে সহায়তা করে?

সবুজ এলইডি:লক্ষ্যবস্তু নেই এমন সবুজ রঙ নিশ্চিত করে যে, ধাতব পৃষ্ঠের কোনো অংশই সেন্সর পৃষ্ঠের ৫.৬ মিমি দূরত্বের মধ্যে নেই।স্থিতিশীল সবুজ যখন লক্ষ্যমাত্রা প্রত্যাশিত ফাঁক নিশ্চিত ফাঁক নির্ভরযোগ্য সেটিং দূরত্ব মধ্যে হয়.

লাল এলইডি:লক্ষ্যবস্তু সনাক্তকরণ ক্ষেত্রে প্রবেশ করার সময় আলোকিত হয়। লক্ষ্যবস্তুর কাছাকাছি আসার সময় লাল রঙের ঝলকানি নির্দেশ করে যে ফাঁকটি স্থিতিশীল সুইচিং জোনের সীমানার কাছাকাছি বা কাছাকাছি এবং সামঞ্জস্যের প্রয়োজন।

প্রশ্ন 5: প্যানেলের মাউন্ট IP67 সিলিং প্রভাবিত করে?

সেন্সর দেহটি যে কোনও মাউন্টিং ওরিয়েন্টেশনে আইপি 67 সিলিং বজায় রাখে। এম 12 সংযোগকারী যখন তারের সংযোগকারীটি সম্পূর্ণরূপে ম্যাপড এবং লক করা হয় তখন আইপি 67 সিলিং অর্জন করে। তবে,প্যানেল খাঁজ নিজেই প্যানেলের সামনের এবং পিছনের পরিবেশের মধ্যে একটি IP67 সিলযুক্ত ইন্টারফেস নয়উদাহরণস্বরূপ, যদি প্যানেলের পাশগুলির মধ্যে পরিবেশগত বিচ্ছেদ প্রয়োজন হয় সামনে পরিষ্কার অবস্থার সাথে পিছনে ধোয়ার প্রয়োজন হতে পারে.
