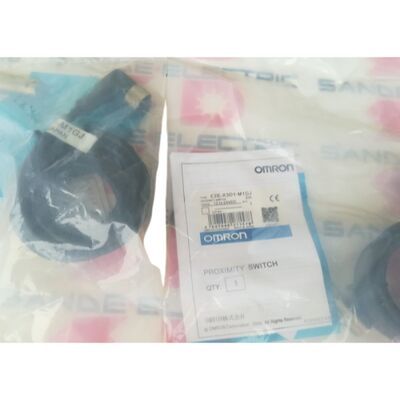

দ্যওম্রন E2E-X3D1-M1CJis a panel-mount variant of the E2E series M12 shielded proximity sensor — the same sensing element as the standard E2E-X3D1 M12 sensor but configured for installation in a control panel or equipment door rather than a machine frame or bracket.
যেখানে স্ট্যান্ডার্ড এম১২ সেন্সর সরাসরি ডিটেকশন পয়েন্টে মেশিনের কাঠামোর সাথে যুক্ত হয়,প্যানেল মাউন্ট সংস্করণটি একটি প্যানেল কাটআউটে মাউন্ট করার জন্য ডিজাইন করা হয়েছে এবং এম 12 এ-কোডযুক্ত সংযোগকারী মাধ্যমে ক্ষেত্রের তারের সাথে সংযুক্ত করা হয়েছে, সেন্সরের মুখটি প্যানেলের মাধ্যমে সনাক্ত করতে বা প্যানেলের একটি খোলার দিকে অবস্থিত।
এম১২ এ-কোডযুক্ত সংযোগকারী হল বৈদ্যুতিক ইন্টারফেস। A-coding is the standard M12 key configuration used for DC sensors and actuators in factory automation — 4-pin M12 A-coded connectors are the dominant interface on Omron's E2E connector-type sensors and are compatible with the vast range of M12 A-coded field cables and T-connectors used in European and global machine automation wiring.
এ-কোড সারিবদ্ধতা বি-কোডযুক্ত সংযোগকারী (প্রোফিবাস / ফিল্ডবাসের জন্য ব্যবহৃত) বা ডি-কোডযুক্ত সংযোগকারী (ইথারনেট) এর সাথে দুর্ঘটনাক্রমে জোড়া বাঁধতে বাধা দেয়, যা ক্ষেত্রের তারের ত্রুটির একটি সাধারণ উত্সকে বাদ দেয়।
ডিসি 2-ক্যার NO আউটপুট সমস্ত E2E ডিসি 2-ক্যার মডেলের মধ্যে পাওয়া একই ইনস্টলেশন সরলতা প্রদান করেঃ দুটি তারের উভয় সরবরাহ এবং সংকেত বহন করে,যোগান ইতিবাচক এবং সাধারণ মধ্যে লোড সঙ্গে সিরিজ সংযোগ.
প্যানেল মাউন্ট হাউজিং এবং M12 সংযোগকারী সহ, E2E-X3D1-M1CJ প্যানেলের মধ্যে ইনস্টল করা যেতে পারে, সামনে থেকে ফিল্ড ক্যাবলিংয়ের সাথে সংযুক্ত,এবং মেশিনের ফিক্সড ওয়্যারিং হার্নেসকে বিরক্ত না করে প্রতিস্থাপন করা হয়.
| প্যারামিটার | মূল্য |
|---|---|
| দূরত্ব সনাক্তকরণ | 3 মিমি (±10%) |
| দূরত্ব নির্ধারণ | ০.২.৪ মিমি |
| স্ট্যান্ডার্ড লক্ষ্যমাত্রা | লোহা ১২ × ১২ × ১ মিমি |
| আবাসন | M12 × 1 মিমি, সুরক্ষিত |
| আউটপুট | ডিসি ২-ডায়ার, NO |
| সরবরাহ ভোল্টেজ | 12 ̊ 24 ভোল্ট DC |
| অপারেটিং রেঞ্জ | ১০ ০৩০ ভি ডিসি |
| স্যুইচিং ক্ষমতা | ৩ ০১০০ এমএ |
| ফুটো প্রবাহ | 0.8 mA সর্বোচ্চ |
| প্রতিক্রিয়া ফ্রিকোয়েন্সি | ১ কিলোহার্টজ |
| সংযোগ | এম১২ এ-কোডযুক্ত সংযোগকারী |
| মাউন্ট | প্যানেল মাউন্ট |
| আইপি রেটিং | আইপি ৬৭ |
প্যানেল মাউন্ট ইন্ডাক্টিভ সেন্সরগুলি মেশিনে মাউন্ট করা অবস্থান সেন্সরগুলির চেয়ে আলাদা ইনস্টলেশন ফাংশন সরবরাহ করে। একটি চলমান মেশিন অক্ষ বা কাজের ফিক্সচারটিতে লক্ষ্যমাত্রা সনাক্ত করার পরিবর্তে,অটোমেশন সরঞ্জামগুলিতে প্যানেল মাউন্ট সেন্সরগুলি প্যানেলের মুখের মাধ্যমে নিকটবর্তী দূরত্বের উপাদানগুলি সনাক্ত করে ️ প্যানেলের খোলার মাধ্যমে একটি ফিক্সচারে ছোট উপাদান উপস্থিতি, প্যানেল-মাউন্ট করা ডিসপেনসিং মেকানিজমে লেবেল উপস্থিতি, অথবা কমপ্যাক্ট ইনলাইন ডিভাইস সমন্বয়ে লক্ষ্য নিকটবর্তীতা।
প্যানেল মাউন্ট হাউজিং বিন্যাস সেন্সর ইনস্টল করা এবং প্যানেল সামনে থেকে ওরিয়েন্টেড করতে পারবেন ′′ মাউন্টিং হার্ডওয়্যার প্যানেল কাটা মধ্যে সেন্সর শরীরের সুরক্ষিত,এবং M12 সংযোগকারী একটি সংজ্ঞায়িত এ ক্ষেত্র তারের সংযোগ প্রদান করে, প্যানেলের পৃষ্ঠের অ্যাক্সেসযোগ্য অবস্থান।
মেশিন নির্মাতা এবং সিস্টেম ইন্টিগ্রেটরদের জন্য যারা মানসম্মত প্যানেল লেআউট সহ সরঞ্জাম ডিজাইন করে,প্যানেল মাউন্ট সেন্সর ফরম্যাট একটি সংজ্ঞায়িত মাউন্ট গর্ত আকার এবং সংযোগকারী অবস্থান সঙ্গে প্যানেল প্রকৌশল মধ্যে পরিষ্কারভাবে একত্রিত, একাধিক ইউনিট জুড়ে সামঞ্জস্যপূর্ণ।
এম 12 এ-কোডেড সংযোগকারীগুলির উপর ডিসি 2-ক্যার সার্কিটটি ইন্টারফেসটিকে দুটি কার্যকরী তারের মধ্যে সংক্ষিপ্ত করে দেয় ′′ সাপ্লাই পজিটিভ (পিন 1, বাদামী) এবং আউটপুট / লোড (পিন 4, নীল) স্ট্যান্ডার্ড এ-কোডেড 4-পিন বরাদ্দে.4-পিন M12 সংযোগকারীটির পিন 2 এবং 3 2-ক্যার কনফিগারেশনে ব্যবহার করা হয় না এবং সেন্সরটিতে খোলা থাকে।
এম১২ এ-কোডেড সংযোগকারী মান মানে ক্যাবল সমাবেশের দিকটি স্ট্যান্ডার্ড এম১২ এ-কোডেড কার্ডসেটগুলির কয়েক ডজন বিশ্বব্যাপী নির্মাতাদের যেকোনো একটি থেকে কেনা হয়পিভিসি এবং পিইআর জ্যাকেট উপাদান, সুরক্ষিত এবং সুরক্ষিত নয়, 0.5 মিটার থেকে 15 মিটার পর্যন্ত দৈর্ঘ্যে।
এই স্ট্যান্ডার্ডাইজেশন একক উত্সের ক্যাবলের উপর নির্ভরতা দূর করে এবং একাধিক মেশিনে একাধিক E2E সেন্সর বজায় রাখার ইনস্টলেশনে খুচরা যন্ত্রাংশ পরিচালনা সহজ করে তোলে।
The 3mm sensing distance of the shielded E2E-X3D1-M1CJ is rated for the standard 12 × 12 × 1mm iron test target — appropriate for detecting small metal components at close range with a defined sensing zone.
সুরক্ষিত নির্মাণ ক্ষেত্রকে অক্ষীয়ভাবে ফোকাস করে, যার মানে সেন্সিং জোনটি সুনির্দিষ্ট এবং পূর্বাভাসযোগ্যএবং পার্শ্ববর্তী উপাদানগুলির কমপক্ষে স্যুইচিং পয়েন্টের উপর প্রভাব রয়েছে যখন ইনস্টলেশনটি স্ট্যান্ডার্ড ফ্লাশ-মাউন্টিং ক্লিয়ারেন্সের সাথে তৈরি করা হয়.
০২.৪ মিমি সেটিং দূরত্ব (নামমাত্র ৩ মিমি এর ৮০%) হল তাপমাত্রা এবং ভোল্টেজের পরিবর্তনের জন্য স্থিতিশীল সনাক্তকরণ অঞ্চল।
প্যানেল মাউন্ট অ্যাপ্লিকেশনের জন্য যেখানে লক্ষ্য স্থির, নিয়ন্ত্রিত ফাঁকে উপস্থাপিত হয়,1 ′′ 2 মিমি মধ্যে সেটিং উভয় সেন্সর জনগোষ্ঠী এবং লক্ষ্যমাত্রা উভয় উত্পাদন বৈচিত্র্য জুড়ে সর্বোচ্চ সম্ভাব্য সনাক্তকরণ মার্জিন এবং সর্বোচ্চ নির্ভরযোগ্যতা প্রদান করে.
প্রশ্ন 1: E2E-X3D1-M1CJ এর জন্য M12 A-কোডেড পিন বরাদ্দ কি?
E2E-X3D1-M1CJ এর M12 A- কোডযুক্ত 4-পিন সংযোগকারীটি স্ট্যান্ডার্ড ডিসি সেন্সর বরাদ্দ ব্যবহার করেঃ পিন 1 (বাদামী) = + ভি সরবরাহ (+12 ′′ 24 ভি ডিসিতে সংযুক্ত করুন),পিন ৩ (নীল) = ০ ভোল্ট/আউটপুট (সারির সাথে লোড-টু-এপ্লাই-কমন সংযোগ). পিন 2 এবং 4 2 তারের কনফিগারেশনের জন্য সংযুক্ত করা হয় না।
A-কোডযুক্ত M12 ফিল্ড ক্যাবল সেটগুলিতে, সঠিক সংযোগ নিশ্চিত করার জন্য IEC 60947-5-2 স্ট্যান্ডার্ড পিনআউটের সাথে ক্যাবলের তারের রঙ-টু-পিন সংশোধন নিশ্চিত করুন।
প্রশ্ন ২ঃ আউটপুটটি ডিসি ২-ক্যার ∙ এই সেন্সরের জন্য কি অন্যান্য ২-ক্যার সেন্সরের মতো ন্যূনতম লোড বর্তমানের প্রয়োজন?
হ্যাঁ. ডিসি 2-ক্যার সার্কিটের জন্য আউটপুট নির্ভরযোগ্যভাবে চালু এবং বন্ধ অবস্থার মধ্যে স্যুইচ করার জন্য 3 এমএ এর সর্বনিম্ন লোড বর্তমানের প্রয়োজন। স্ট্যান্ডার্ড পিএলসি ডিজিটাল ইনপুট মডিউলগুলি 24 ভি ডিসিতে 5 ′′ 20 এমএ,যা এই সর্বনিম্ন সীমা অতিক্রম করে.
0.8mA অফ-স্টেট ফুটো বর্তমান পিএলসি ইনপুট এর অফ-স্টেট থ্রেশহোল্ড অতিক্রম করা উচিত নয় ¢ স্ট্যান্ডার্ড পিএলসি ইনপুটগুলির সাথে 3V বা সমতুল্য বর্তমান হ্যান্ডলিং 0 এর অফ-স্টেট থ্রেশহোল্ডের সাথে পরিচালনা করে।মিথ্যা ট্রিগার ছাড়া 8mA ফুটো.
প্রশ্ন ৩ঃ E2E-X3D1-M1CJ কি বৃষ্টির সংস্পর্শে আসা বহিরঙ্গন সরঞ্জামগুলিতে ব্যবহার করা যেতে পারে?
আইপি 67 সম্পূর্ণ ধুলো প্রবেশের সুরক্ষা এবং 30 মিনিটের জন্য 1 মিটার পর্যন্ত অস্থায়ী নিমজ্জনকে কভার করে। বহিরঙ্গন বৃষ্টিপাতের এক্সপোজারউচ্চ চাপের জল জেট, পাওয়ার ওয়াশিং, বা 30 মিনিটের বেশি দীর্ঘায়িত নিমজ্জন IP68 বা IP69K রেটিং প্রয়োজন হবে।
সুরক্ষিত স্থানে (আইপি 54 পরিবেশ) আউটডোর প্যানেল ইনস্টলেশনের জন্য, আইপি 67 ন্যূনতম প্রয়োজনীয়তার উপরে মার্জিন সরবরাহ করে।
সরাসরি আবহাওয়ার জন্য উন্মুক্ত বহিরঙ্গন ইনস্টলেশনের জন্য,এম১২ সংযোগকারীর আইপি রেটিং যাচাই করুন এবং নিশ্চিত করুন যে সংযুক্ত ক্যাবল সমন্বয়ের সংযোগকারীটিও আইপি৬৭ সিলিংয়ের প্রয়োজনীয়তা পূরণ করে.
প্রশ্ন 4: 3 মিমি দূরত্বের জন্য কোন লক্ষ্যমাত্রার আকারের বৈশিষ্ট্য রয়েছে এবং একটি ছোট লক্ষ্যমাত্রা সংবেদনের পরিসীমাকে কীভাবে প্রভাবিত করে?
3 মিমি দূরত্ব একটি 12 × 12 × 1 মিমি লোহা পরীক্ষার প্লেটের জন্য নামকরণ করা হয় ০ প্রায় এম 12 সেন্সরের সেন্সিং মুখের এলাকার সাথে মিলছে। ছোট লক্ষ্যগুলির জন্যঃপ্রায় 6 × 6 মিমি লোহা নামমাত্র দূরত্বের প্রায় 80~85% উত্পাদন করে (2.4×2.55 মিমি); 4 × 4 মিমি লোহা প্রায় 70% (2.1 মিমি) উত্পাদন করে।
প্যানেল মাউন্ট অ্যাপ্লিকেশনের জন্য যেখানে একটি ছোট উপাদান ∙ একটি পিন, বল বা স্ট্যাম্পিং ∙ সনাক্তকরণ লক্ষ্য।প্যানেল ডিজাইনে সেন্সর-টার্গেট ফাঁক চূড়ান্ত করার আগে নির্দিষ্ট লক্ষ্যমাত্রা আকার এবং উপাদান দিয়ে প্রকৃত সুইচিং দূরত্ব যাচাই করুন.
প্রশ্ন ৫ঃ একে অপরের সাথে হস্তক্ষেপ না করে একাধিক E2E-X3D1-M1CJ সেন্সর একে অপরের পাশে একই প্যানেলে মাউন্ট করা যাবে কি?
সুরক্ষিত সেন্সরগুলি সুরক্ষিত নয় এমন ধরণের তুলনায় পারস্পরিক হস্তক্ষেপের জন্য সংবেদনশীলতা হ্রাস করেছে,কিন্তু খুব কাছাকাছি পাশ-পাশের দূরত্বে ️ M12 স্ট্যান্ডার্ড ফ্রিকোয়েন্সি মডেলের জন্য প্রায় 30 ️ 40 মিমি মধ্যে মুখোমুখি ️ একযোগে দোলনা পার্শ্ববর্তী সেন্সর হস্তক্ষেপ করতে পারে.
মাল্টি-সেন্সর প্যানেল অ্যারেগুলির জন্য যেখানে দূরত্ব 40 মিমি এর চেয়ে কম, ওম্রনের বিভিন্ন ফ্রিকোয়েন্সি E2E রূপগুলি (E2E-X3D15 সিরিজ) পার্শ্ববর্তী ইউনিটগুলিকে বিভিন্ন দোলন ফ্রিকোয়েন্সিতে কাজ করার অনুমতি দেয়,যেটি 20 ̊25 মিমি পর্যন্ত দূরত্বের মধ্যে কোন হস্তক্ষেপ ছাড়াই ইনস্টলেশন সম্ভব করে.
নির্দিষ্ট কনফিগারেশনের জন্য Omron এর E2E পারস্পরিক হস্তক্ষেপের তথ্য থেকে সর্বনিম্ন দূরত্বের প্রয়োজনীয়তা যাচাই করুন।
