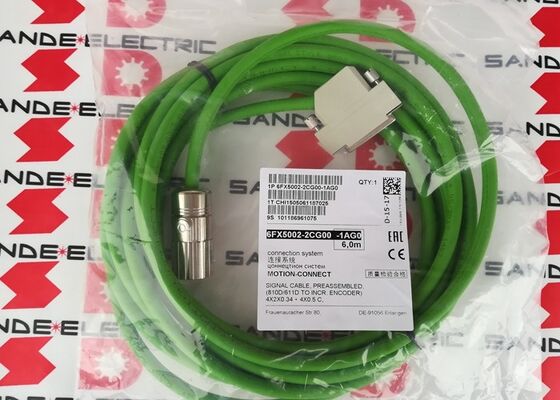

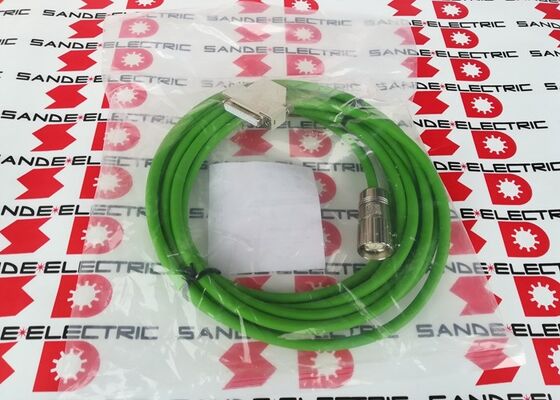

নতুন সিমেন্স 6FX5002-2CG00-1AG0 6FX50022CG001AG0 6FX5OO2-2CGOO-1AGO

6FX5002-2CG00-1AG0∙ Siemens MOTION-CONNECT সিগন্যাল ক্যাবল ∙ 810D/611D থেকে ইনক্রিমেন্টাল এনকোডার / 7m / DESINA / UL/CSA

৮১০ডি/৬১১ডি ড্রাইভ সিস্টেমের জন্য প্রি-ম্যাসেম্বলড এনকোডার সিগন্যাল ক্যাবল

The 6FX5002-2CG00-1AG0 is Siemens' pre-assembled signal cable for connecting the encoder (feedback) circuit from a SINUMERIK 810D CNC controller or SIMODRIVE 611D servo drive to the servo motor's incremental encoder৭ মিটার উচ্চতায়, এটি ড্রাইভ ক্যাবিনেট এবং মোটর ইনস্টলেশন অবস্থানের মধ্যে মাঝারি ক্যাবল রান দূরত্ব পরিবেশন করে।

এনকোডার সিগন্যাল ক্যাবল ইনক্রিমেন্টাল এনকোডার ফিডব্যাক ডেটা বহন করে যা ড্রাইভটি মোটর গতি এবং রটরের অবস্থান নির্ধারণ করতে ব্যবহার করেরিয়েল-টাইম ফিডব্যাক যা বন্ধ লুপ সার্ভো কন্ট্রোল সক্ষম করেএই ক্যাবলে সিগন্যাল অখণ্ডতা অত্যন্ত গুরুত্বপূর্ণঃ গোলমাল সংযোজক, প্রতিবন্ধকতা অসঙ্গতি, বা এনকোডার সার্কিটে যোগাযোগ প্রতিরোধ সরাসরি সার্ভো সিস্টেমের নির্ভুলতা হ্রাস করে এবং ড্রাইভ ত্রুটি হতে পারে।

মূল বৈশিষ্ট্যাবলী

কন্ডাক্টর কনফিগারেশন ∙ সিগন্যাল প্যারে ইঞ্জিনিয়ারিং

4×2×0.34mm2 + 4×0.5mm2 কন্ডাক্টর কনফিগারেশন একটি ইনক্রিমেন্টাল এনকোডার সংযোগে নির্দিষ্ট সংকেত ধরনের জন্য ডিজাইন করা হয়ঃ

০.৩৪ এমএম২ এ ৪ টি বাঁকা জোড়াঃপ্রাথমিক এনকোডার সিগন্যাল কন্ডাক্টরগুলি A, A*, B, B* ডিফারেনশিয়াল সিগন্যাল জোড়া বহন করে (A এবং A- বার, B এবং B- বার) । বাঁকা জোড়া নির্মাণ সাধারণ মোড গোলমাল বাতিল করে,সার্ভো ড্রাইভের কাছাকাছি বৈদ্যুতিকভাবে গোলমালপূর্ণ পরিবেশে এনকোডার সিগন্যালের অখণ্ডতা বজায় রাখা.

৪ টি পৃথক কন্ডাক্টর ০.৫ মিমিঃএনকোডার পাওয়ার সাপ্লাই, রেফারেন্স (জেড) ইমপ্লাস, এবং ক্যাবল শেল্ড সংযোগের জন্য সহায়ক কন্ডাক্টর ✓ প্রধান ইনক্রিমেন্টাল সিগন্যাল জোড়া ছাড়িয়ে সহায়ক ফাংশন।

সামগ্রিক ঢালঃDESINA ক্যাবল নির্মাণের মধ্যে একটি সামগ্রিক স্ক্রিন রয়েছে যা এনকোডার সিগন্যাল কন্ডাক্টর থেকে দূরে প্ররোচিত গোলমালকে সরিয়ে দেওয়ার জন্য ড্রাইভের শেষের দিকে গ্রাউন্ড করা হয়।

অ্যাপ্লিকেশন

SINUMERIK 810D সিএনসি মেশিন টুলসঃ810D/611D ড্রাইভ প্ল্যাটফর্ম ব্যবহার করে মেশিনিং সেন্টার, টার্নিং সেন্টার এবং গ্রাইন্ডিং মেশিন this এই ক্যাবলটি প্রতিটি মোটরের ইনক্রিমেন্টাল এনকোডারকে তার 611D ড্রাইভ মডিউলে সংযুক্ত করে।

SIMODRIVE 611D সার্ভো ইনস্টলেশনঃকোন 611D-সজ্জিত মেশিন টুল ইনস্টলেশন ইনক্রিমেন্টাল এনকোডার মোটর ব্যবহার করে যা ড্রাইভ এবং মোটর মধ্যে CG00- টাইপ এনকোডার ক্যাবল প্রয়োজন।

মেশিনের সংস্কারঃপুরোনো মেশিন টুলসকে পুনরায় সজ্জিত বা রক্ষণাবেক্ষণ করা হচ্ছে 6FX5002-2CG00-1AG0 মাঠের সমাবেশ ছাড়াই ড্রাইভ সিস্টেম মেরামতের জন্য সঠিক প্রাক-সংহত ক্যাবল সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: এনকোডার সিগন্যাল ক্যাবলে 6FX5002-2CG00 এবং 6FX5002-2CA12 এর মধ্যে পার্থক্য কী?

6FX5002-2CG00 হল CG00 সংযোগকারী ইন্টারফেস ব্যবহার করে ইনক্রিমেন্টাল এনকোডার সহ 810D/611D ড্রাইভ সিস্টেমগুলির জন্য। 6FX5002-2CA12 হল HTL এবং TTL এনকোডার প্রকারের জন্য একটি ভিন্ন সংযোগকারী কনফিগারেশনের সাথে।উভয়ই ইনক্রিমেন্টাল এনকোডার ফিডব্যাক বহন করে তবে বিভিন্ন এনকোডার সংযোগকারী শৈলী এবং ড্রাইভ ইন্টারফেসের ধরণের জন্য. এনকোডার ক্যাবল টাইপ নির্বাচন করার আগে SINUMERIK বা SIMODRIVE সিস্টেম ডকুমেন্টেশন থেকে নির্দিষ্ট এনকোডার টাইপ এবং ড্রাইভ সংযোগকারী নিশ্চিত করুন।

প্রশ্ন 2: একটি SINUMERIK 810D সিস্টেমে ইনক্রিমেন্টাল এনকোডার সংকেতগুলির জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য কত?

সর্বাধিক এনকোডার ক্যাবল দৈর্ঘ্য ড্রাইভ সিস্টেম এবং এনকোডার টাইপ উপর নির্ভর করে।811D/611D ডকুমেন্টেশনে সিগন্যাল অখণ্ডতা নিশ্চিত করার জন্য সর্বাধিক ক্যাবল দৈর্ঘ্য নির্দিষ্ট করা হয়েছে, এনকোডার সংকেত ফ্রিকোয়েন্সি এবং তারের ধারণক্ষমতা উপর নির্ভর করে। 6FX5002-2CG00-1AG0 এর 7 মিটার দৈর্ঘ্য সাধারণত সর্বাধিক তারের দৈর্ঘ্যের সীমার মধ্যে রয়েছে। দীর্ঘতর রানগুলির জন্য, 6FX5002-2CG00-1AG0 এর 7 মিটার দৈর্ঘ্য সাধারণত সর্বোচ্চ তারের দৈর্ঘ্যের সীমার মধ্যে থাকে।সিমোড্রাইভ ৬১১ডি টেকনিক্যাল ম্যানুয়াল থেকে সর্বোচ্চ দৈর্ঘ্য নিশ্চিত করুন.

প্রশ্ন 3: 6FX5002-2CG00-1AG0 কি উত্তর আমেরিকার ইনস্টলেশনের জন্য UL/CSA প্রয়োজনীয়তা পূরণ করে?

হ্যাঁ ¢ ক্যাবল স্পেসিফিকেশনে উল/সিএসএ নামকরণ UL (Underwriters Laboratories) এবং CSA (Canadian Standards Association) মানদণ্ডের সাথে সম্মতি নিশ্চিত করে।এনইসি এবং সিএসএ বৈদ্যুতিক কোডের প্রয়োজনীয়তার অধীনে উত্তর আমেরিকার ইনস্টলেশনে ইনস্টল করা মেশিন টুলস এবং শিল্প অটোমেশন সরঞ্জামগুলির জন্য এই সম্মতি প্রয়োজনইউএল/সিএসএ মেনে চলা সিনামিক্স/সিনুমেরিক মেশিন ইনস্টলেশনের অনুমোদনকে সার্টিফাইড ইন্সপেক্টরদের দ্বারা সহজ করে তোলে।

প্রশ্ন ৪ঃ 6FX5002-2CG00-1AG0 কি কানেক্টিউম ক্যাবল ট্র্যাক (ড্র্যাগ চেইন) অ্যাপ্লিকেশনে ব্যবহার করা যেতে পারে?

6FX5002-2CG00 MOTION-CONNECT 500 বেসিক লাইন ক্যাবল স্ট্যাটিক বা ধীর গতির ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে, ক্যাবল ট্র্যাক ক্রমাগত নমন নয়।এনকোডার ফিডব্যাক ক্যাবলগুলির সাথে ক্যাবল ট্র্যাকের অবিচ্ছিন্ন ব্যবহারের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য, MOTION-CONNECT 800 ডায়নামিক লাইন সমতুল্য ব্যবহার করুন যা নির্দিষ্ট ক্যাবল ট্র্যাক অ্যাপ্লিকেশন দ্বারা প্রয়োজনীয় নমনীয় চক্রের সংখ্যার জন্য নামকরণ করা হয়েছে।
