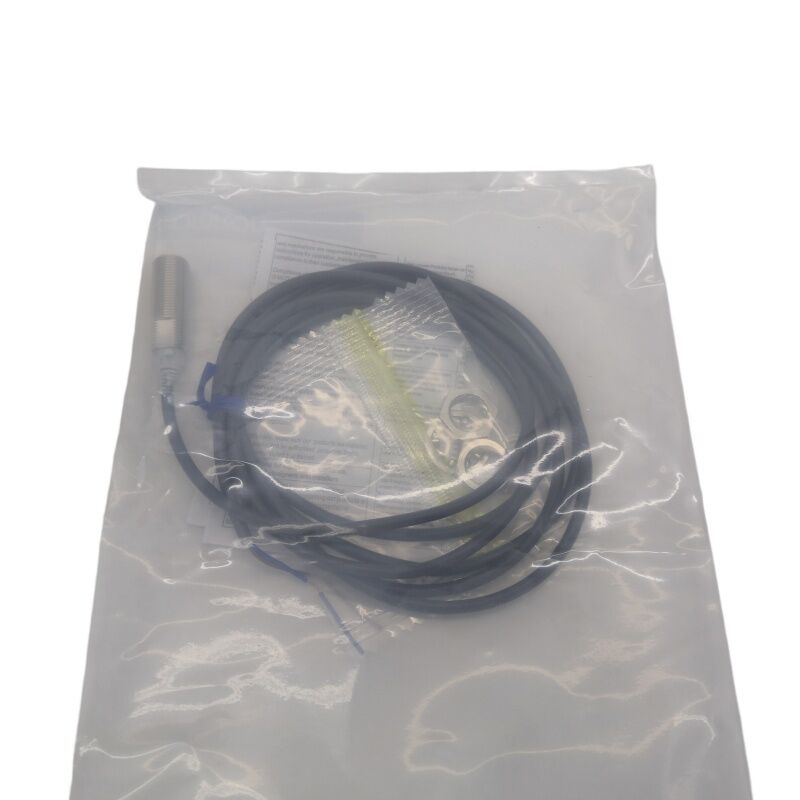

Omron E2E-X3D1-N M12 শিল্ডেড ইন্ডাকটিভ প্রক্সিমিটি সেন্সর
M12 শিল্ডেড ইন্ডাকটিভ প্রক্সিমিটি সেন্সর, 3mm সেন্সিং ডিসটেন্স, DC 2-ওয়্যার, নরমালি ওপেন, IP67 রেটেড
ব্র্যান্ড: Omron
সিরিজ: E2E
পার্ট নম্বর: E2E-X3D1-N (এছাড়াও সার্চ করা হয়েছে: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
টাইপ: ইন্ডাকটিভ প্রক্সিমিটি সেন্সর - শিল্ডেড, ফ্লাশ-মাউন্টযোগ্য, M12 সিলিন্ড্রিক্যাল
উপলভ্যতা: স্টকে আছে - দ্রুত বিশ্বব্যাপী শিপিং
কম্প্যাক্ট বডি। সর্বত্র প্রমাণিত।
M12 ব্যারেল হল ইন্ডাস্ট্রিয়াল সেন্সিং-এর সবচেয়ে সাধারণ থ্রেড সাইজ, যা সংকীর্ণ স্থানে ফিট করে এবং স্ট্যান্ডার্ড থ্রু-হোলে থ্রেড করা যায়। Omron E2E-X3D1-N হল M12 ফর্মে Omron-এর স্ট্যান্ডার্ড শিল্ডেড ইন্ডাকটিভ প্রক্সিমিটি সেন্সর, যা 3mm রেটেড সেন্সিং ডিসটেন্স, DC 2-ওয়্যার আউটপুট এবং নরমালি-ওপেন সুইচিং-এর বৈশিষ্ট্যযুক্ত। এটি স্পর্শ ছাড়াই ফেরাস মেটাল টার্গেট সনাক্ত করে, কোনো ক্ষয় তৈরি করে না এবং তেল কুয়াশা, কুল্যান্ট, কম্পন এবং ওয়াশডাউন সহ পরিবেশগত পরিস্থিতি পরিচালনা করে।
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| সিরিজ |
E2E |
| হাউজিং সাইজ |
M12 সিলিন্ড্রিক্যাল, থ্রেডেড |
| সেন্সিং ডিসটেন্স (রেটেড) |
3 মিমি |
| সেটিং ডিসটেন্স |
0 থেকে 4.8 মিমি |
| শিল্ডিং |
শিল্ডেড (ফ্লাশ-মাউন্টযোগ্য) |
| টার্গেট মেটেরিয়াল |
ফেরাস মেটাল |
| আউটপুট টাইপ |
DC 2-ওয়্যার, পোলারিটি টাইপ |
| অপারেশন মোড |
NO (নরমালি ওপেন) |
| সাপ্লাই ভোল্টেজ |
10 থেকে 30V DC (নমিনাল: 12 থেকে 24V DC) |
| কারেন্ট কনসাম্পশন |
13 mA সর্বোচ্চ। |
| সুইচিং ক্যাপাসিটি |
3 থেকে 100 mA |
| রেসপন্স ফ্রিকোয়েন্সি |
1,000 Hz সর্বোচ্চ। |
| রেসিডুয়াল ভোল্টেজ |
3V সর্বোচ্চ। (100 mA লোডে) |
| লিকেজ কারেন্ট |
0.8 mA সর্বোচ্চ। |
| অপারেটিং টেম্পারেচার |
−25°C থেকে +70°C |
| ডিগ্রী অফ প্রোটেকশন |
IEC 60529: IP67 / অয়েল-প্রুফ |
| হাউজিং মেটেরিয়াল |
নিকেল-প্লেটেড ব্রাস |
| সার্টিফিকেশন |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| কেবল দৈর্ঘ্য অপশন |
2M / 5M / 10M (প্রি-ওয়্যারড) |
শিল্ডেড ডিজাইন সুবিধা
শিল্ডেড কনস্ট্রাকশন সেন্সিং ফিল্ডকে সেন্সরের মুখের দিকে ফোকাস করে, পার্শ্বীয়ভাবে বিকিরণ করার পরিবর্তে। এটি মেটাল ব্র্যাকেট, প্লেট বা মেশিন ফ্রেমে ফ্লাশ মাউন্টিংয়ের অনুমতি দেয়, চারপাশের ধাতু সেন্সিং ফিল্ডে হস্তক্ষেপ করে বা মিথ্যা সনাক্তকরণ সৃষ্টি করে না।
DC 2-ওয়্যার ওয়্যারিং
2-ওয়্যার ডিজাইনটি কেবল দুটি কন্ডাক্টরের উপর লোডের সাথে সিরিজে আউটপুট সিগন্যাল চালায়, ওয়্যারিং সহজ করে এবং কেবলের বাল্ক কমিয়ে দেয়। মূল প্যারামিটার:
- সুইচিং ক্যাপাসিটি: 3 থেকে 100 mA
- লিকেজ কারেন্ট: 0.8 mA সর্বোচ্চ।
পরিবেশগত স্থায়িত্ব
- IP67 রেটেড - ডাস্টপ্রুফ এবং অস্থায়ী নিমজ্জন সহ্য করতে পারে
- কাটিং অয়েলের সংস্পর্শে প্রতিরোধী অয়েল-প্রুফ কনস্ট্রাকশন
- কম্পন প্রতিরোধের জন্য সলিড পটেড ইন্টারনাল সার্কিট্রি
- অপারেটিং রেঞ্জ: −25°C থেকে +70°C
- ক্ষয় প্রতিরোধের জন্য নিকেল-প্লেটেড ব্রাস ব্যারেল
ডুয়াল LED ইন্ডিকেটর
- লাল LED - আউটপুট সক্রিয় হলে নির্দেশ করে (টার্গেট সনাক্ত)
- সবুজ LED - সেটআপের সময় সঠিক পাওয়ার এবং সেন্সিং রেঞ্জ নির্দেশ করে
সাধারণ অ্যাপ্লিকেশন
- CNC এবং মেশিন টুল পার্ট-প্রেজেন্ট কনফার্মেশন
- কনভেয়র এবং মেটেরিয়াল হ্যান্ডলিং পজিশন ডিটেকশন
- রোবোটিক সেল এন্ড-অফ-আর্ম টুলিং সেন্সর
- অটোমোটিভ অ্যাসেম্বলি কম্পোনেন্ট ভেরিফিকেশন
- প্যাকেজিং ইকুইপমেন্ট মেটাল ডিটেকশন
সম্পর্কিত মডেল
| মডেল |
মূল পার্থক্য |
| E2E-X3D1-N (এই আইটেম) |
প্রি-ওয়্যারড, স্ট্যান্ডার্ড PVC অয়েল-রেসিস্ট্যান্ট কেবল, NO |
| E2E-X3D2-N |
একই স্পেক, NC (নরমালি ক্লোজড) আউটপুট |
| E2E-X3D1-M1G |
M12 কানেক্টর (IEC পিন অ্যারেঞ্জমেন্ট), NO |
| E2E-X3D1-US |
উত্তর আমেরিকার অ্যাপ্লিকেশনের জন্য UL-স্বীকৃত সংস্করণ |
| E2E-X3D1-U |
পলিইউরেথেন কেবল দিয়ে প্রি-ওয়্যারড (শক্তিশালী, অয়েল-রেসিস্ট্যান্ট) |
| E2E-X8MD1 |
M12 বডি, আনশিল্ডেড, 8mm সেন্সিং ডিসটেন্স |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
E2E-X3D1-N কি একটি মেটাল ব্র্যাকেটে ফ্লাশ মাউন্ট করা যায়?
হ্যাঁ - শিল্ডেড ডিজাইন মেটালে ফ্লাশ মাউন্টিং সক্ষম করে। ইলেক্ট্রোম্যাগনেটিক ফিল্ড সামনের দিকে ফোকাস করা হয়, তাই চারপাশের ধাতু হস্তক্ষেপ করে না। একাধিক সেন্সরের জন্য, হস্তক্ষেপ প্রতিরোধ করার জন্য পাশাপাশি 30mm বা মুখ থেকে মুখ 20mm ন্যূনতম দূরত্ব বজায় রাখুন।
ন্যূনতম লোড কারেন্ট প্রয়োজনীয়তা কী, এবং এটি কি আমার PLC ইনপুটের সাথে কাজ করবে?
সেন্সরের জন্য ন্যূনতম লোড কারেন্ট 3mA প্রয়োজন। বেশিরভাগ স্ট্যান্ডার্ড PLC ডিসক্রিট ইনপুট কার্ড 5mA থেকে 10mA ড্র করে এবং কোনো সমস্যা ছাড়াই কাজ করে। সেন্সরটি বন্ধ থাকা অবস্থায় 0.8mA পর্যন্ত লিকেজ কারেন্ট পাস করে, যা সাধারণত আধুনিক ইন্ডাস্ট্রিয়াল PLC হার্ডওয়্যারের সাথে সামঞ্জস্যপূর্ণ।
E2E-X3D1-N এবং E2E-X3D1-U এর মধ্যে পার্থক্য কী?
উভয়ই অভিন্ন সেন্সিং স্পেসিফিকেশন শেয়ার করে। E2E-X3D1-N অয়েল-রেসিস্ট্যান্ট PVC কেবল ব্যবহার করে, যখন E2E-X3D1-U পলিইউরেথেন (PUR) কেবল ব্যবহার করে যা বারবার ফ্লেক্সিং, আক্রমনাত্মক রাসায়নিক বা ঘর্ষণ ঝুঁকির অ্যাপ্লিকেশনগুলির জন্য যান্ত্রিকভাবে শক্তিশালী করা হয়।
আমি কীভাবে E2E-X3D1-N-এর সেন্সিং ডিসটেন্স অ্যাডজাস্ট করব?
এই সেন্সরের 3mm সেন্সিং ডিসটেন্সের জন্য ফ্যাক্টরিতে ফিক্সড সেনসিটিভিটি সেট করা আছে। সেন্সরের মুখ এবং টার্গেটের মধ্যে ফিজিক্যাল গ্যাপ অ্যাডজাস্ট করে কার্যকর দূরত্ব 0 থেকে 4.8mm এর মধ্যে পরিবর্তন করা যেতে পারে, তবে ইন্টারনাল গেইন ব্যবহারকারী-অ্যাডজাস্টেবল নয়।
E2E-X3D1-N ডিসকন্টিনিউড বা প্রতিস্থাপিত হিসাবে তালিকাভুক্ত - আমার কি উপলব্ধতা নিয়ে চিন্তা করা উচিত?
Omron অক্টোবর 2022 সালে DC 2-ওয়্যার E2E মডেলগুলিকে E2E NEXT সিরিজে একীভূত করেছে। তবে, E2E-X3D1-N বিশ্বব্যাপী ব্যাপকভাবে স্টক করা আছে এবং বিদ্যমান ইনস্টলেশনের জন্য প্রতিস্থাপন যন্ত্রাংশ হিসাবে ব্যাপকভাবে ব্যবহৃত হচ্ছে।
