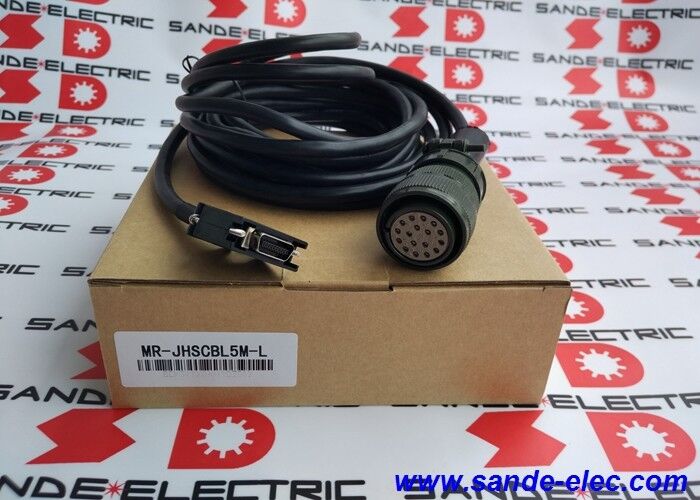

মিটসুবিশি সার্ভো পাওয়ার এনকোডার MRJHSCBL5ML এর জন্য প্রোগ্রামিং ক্যাবল MR-JHSCBL5M-L

MR-JHSCBL5M-L∙ ∙ Mitsubishi MELSERVO J2S এনকোডার ফিডব্যাক ক্যাবল ∙ 5m / 10-Core / HC-SFS / HC-LFS / HC-UFS / HC-RFS

HC মোটর সিরিজের জন্য MELSERVO J2S এনকোডার ক্যাবল

MR-JHSCBL5M-L হল Mitsubishi Electric-এর MELSERVO MR-J2S সার্ভো এম্প্লিফায়ার সিরিজের জন্য 5 মিটার এনকোডার ফিডব্যাক ক্যাবল।এইচসি-এলএফএস, এইচসি-ইউএফএস, এবং এইচসি-আরএফএস সার্ভো মোটর পরিবার। এই তারটি জে 2 এস সার্ভো সিস্টেমের সিগন্যাল চেইনের একটি সংজ্ঞায়িত উপাদান √ এনকোডার ফিডব্যাক পথ যা বন্ধ লুপ অবস্থান এবং গতি নিয়ন্ত্রণ সক্ষম করে।

এমআর-জেএইচএস ক্যাবল সিরিজটি জে 2 এস সার্ভো সিস্টেম এবং এর সামঞ্জস্যপূর্ণ এইচসি মোটর পরিবারের জন্য নির্দিষ্ট।"জেএইচএস" নামকরণটি জে 2 এস হাই স্পিড এনকোডার ইন্টারফেসের জন্য কেবলকে চিহ্নিত করে ¢ অন্যান্য মিটসুবিশি সার্ভো প্রজন্মের সাথে ব্যবহৃত এনকোডার ক্যাবলগুলির থেকে পৃথক (এমআর-জে 3), MR-J4) অথবা অন্যান্য মোটর পরিবার।

মূল বৈশিষ্ট্যাবলী

এমআর-জে২এস এর জন্য সামঞ্জস্যপূর্ণ মোটর সিরিজ ∙ এইচসি পরিবার

এইচসি-এসএফএস সিরিজঃউচ্চ ইনার্টি স্ট্যান্ডার্ড টর্চ মোটর √ সাধারণ উদ্দেশ্য সার্ভো পজিশনিং অ্যাপ্লিকেশনগুলির জন্য মাঝারি পরিসরের গতিতে মাঝারি থেকে উচ্চ টর্চ প্রয়োজন। কনভেয়র ড্রাইভ, উত্পাদন সরঞ্জাম,এবং সাধারণ শিল্প স্বয়ংক্রিয়তা অক্ষ.

এইচসি-এলএফএস সিরিজঃনিম্ন ইনার্সিয়া সার্ভো মোটর উচ্চ গতিশীল অ্যাপ্লিকেশনগুলির জন্য দ্রুত ত্বরণ এবং হ্রাস প্রতিক্রিয়া প্রয়োজন। উচ্চ-চক্র মেশিন অক্ষ এবং প্যাকেজিং সরঞ্জামগুলিতে এমআর-জে 2 এস এম্প্লিফায়ারগুলির সাথে যুক্ত।

এইচসি-ইউএফএস সিরিজঃআল্ট্রা-নিম্ন ইনার্সি সার্ভো মোটর সর্বোচ্চ গতিশীল প্রতিক্রিয়া অ্যাপ্লিকেশনগুলির জন্য যেখানে রোটারের ইনার্সিটিকে ন্যূনতম করা সমালোচনামূলক। উচ্চ গতির পিক-এন্ড-প্লেস, লেবেল অ্যাপ্লিকেশন,এবং ওয়েব প্রসেসিং ড্রাইভ.

এইচসি-আরএফএস সিরিজঃঅতি-নিম্ন ইনার্সি, ছোট ফ্রেম সার্ভো মোটর কম্প্যাক্ট, দ্রুত প্রতিক্রিয়া অক্ষ ড্রাইভ সমাবেশ সরঞ্জাম এবং স্পষ্টতা পজিশনিং জন্য

সমস্ত চারটি মোটর পরিবার একই JHS এনকোডার ক্যাবল ইন্টারফেস ব্যবহার করে। MR-JHSCBL5M-L J2S সিস্টেমের মধ্যে এইচসি মোটরগুলির এই পরিসরের সর্বজনীন সংযোগ ক্যাবল হিসাবে কাজ করে।

অ্যাপ্লিকেশন

MELSERVO J2S সিএনসি মেশিন টুল অক্ষঃসিএনসি মেশিনিং সেন্টার, টার্নিং সেন্টার এবং এমআর-জে 2 এস সার্ভো এম্প্লিফায়ার ব্যবহার করে স্লাইডিং মেশিনগুলি, এইচসি-এসএফএস বা এইচসি-এলএফএস মোটর সহ, প্রতিটি অক্ষের জন্য একটি এমআর-জেএইচএসসিবিএল 5 এম-এল।

ইন্ডাস্ট্রিয়াল অটোমেশন সার্ভো পজিশনিং:এমআর-জে 2 এস এম্প্লিফায়ার এবং এইচসি সিরিজের মোটর ব্যবহার করে কনভেয়র সূচক, স্থানান্তর মেশিন অক্ষ এবং সমাবেশ মেশিন সার্ভো ড্রাইভ।

প্যাকেজিং এবং লেবেলিং মেশিনঃএইচসি-এলএফএস এবং এইচসি-ইউএফএস মোটরগুলি MR-J2S এম্প্লিফায়ার দ্বারা নিয়ন্ত্রিত উচ্চ গতির প্যাকেজিং অক্ষগুলিতে।

পুরনো সিস্টেমের রক্ষণাবেক্ষণঃমেশিন টুল এবং অটোমেশন সিস্টেম MR-J2S ইনস্টল করা হয়েছে যা মটর সুইচ বা রক্ষণাবেক্ষণ কাজের সময় তারের ক্ষতির পরে এনকোডার ক্যাবল প্রতিস্থাপন প্রয়োজন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ MR-JHSCBL5M-L কি MR-J3 বা MR-J4 এম্প্লিফায়ারের সাথে ব্যবহার করা যেতে পারে?

না MR-JHSCBL ক্যাবল সিরিজটি MR-J2S এনকোডার ইন্টারফেসের জন্য নির্দিষ্ট। MR-J3 এম্প্লিফায়ারগুলি একটি ভিন্ন এনকোডার সংযোগকারী ব্যবহার করে (MR-J3ENCBL ক্যাবল পরিবার, A2 সংযোগকারী বিন্যাস) ।এমআর-জে 4 এম্প্লিফায়ারগুলি আরও একটি ইন্টারফেস ব্যবহার করে (রৈখিক সার্ভো মোটরগুলির জন্য ড্রাইভ-সিএলআইকিউ), অথবা রোটারি মোটরের জন্য MR-J4 নির্দিষ্ট এনকোডার সংযোগকারী) ।সংযোগকারী বিন্যাস এবং পিন বরাদ্দ সার্ভো প্রজন্মের মধ্যে অসঙ্গতিপূর্ণ হয়.

প্রশ্ন ২: MR-JHSCBL5M-L (5m) এবং MR-JHSCBL2M-L (2m) এর মধ্যে পার্থক্য কী?

উভয়ই সমস্ত স্পেসিফিকেশনে একই রকম √ একই মোটর সামঞ্জস্য (HC-SFS / LFS / UFS / RFS), একই পরিবর্ধক (MR-J2S), একই স্ট্যান্ডার্ড ফ্লেক্স টাইপ, একই সংযোগকারী বিন্যাস। দৈর্ঘ্যই একমাত্র পার্থক্যঃ৫ মিটার বনাম ২ মিটার. প্রকৃত রুটিং দূরত্ব প্লাস সার্ভিস লুপ ভাতা উপর ভিত্তি করে নির্বাচন করুন.

প্রশ্ন ৩ঃ এল-টাইপ MR-JHSCBL5M-L এর জন্য কি কোন বিশেষ সতর্কতা প্রয়োজন?

এল-টাইপ স্ট্যাটিক বা ধীরে ধীরে চলমান ইনস্টলেশনের জন্য অনুমোদিত, ক্যাবল ট্র্যাকের অবিচ্ছিন্ন পরিষেবা জন্য নয়।যদি ক্যাবল ইনস্টলেশনের জন্য একটি ক্যাবল ট্র্যাকের মধ্যে রুটিং প্রয়োজন হয় যা অক্ষের গতির সাথে অবিচ্ছিন্ন খোলা / বন্ধ চক্রের মধ্য দিয়ে যায়, সংশ্লিষ্ট এইচ-টাইপ ভেরিয়েন্ট ব্যবহার করা উচিত। ক্যাবল ট্রে, ক্যানুয়াল, বা স্থির ক্লিপগুলিতে সম্পূর্ণ স্ট্যাটিক রাউটিংয়ের জন্য, এল-টাইপ সঠিক এবং ব্যয়-উপযুক্ত স্পেসিফিকেশন সরবরাহ করে।

প্রশ্ন 4: কোন এইচসি মোটরের জন্য MR-JHSCBL5M-L প্রয়োজন এবং কোনটি বিভিন্ন ক্যাবল ব্যবহার করে?

এমআর-জেএইচএসসিবিএল 5 এম-এল এইচসি-এসএফএস, এইচসি-এলএফএস, এইচসি-ইউএফএস এবং এইচসি-আরএফএস মোটরগুলিকে পরিবেশন করে। অন্যান্য এইচসি মোটর পরিবারগুলি এমআর-জে 2 এস ক্যাবল পরিসরের মধ্যে বিভিন্ন এনকোডার ক্যাবল প্রকারগুলি ব্যবহার করতে পারে।এইচসি-কেএফএস সিরিজের মোটর বা বিভিন্ন এনকোডার সংযোগকারী বিন্যাস সহ এইচসি মোটর. MELSERVO MR-J2S সার্ভো এম্প্লিফায়ার ইনস্ট্রাকশন ম্যানুয়ালের ক্যাবল তালিকা থেকে নিশ্চিত করুন যে MR-JHSCBL5M-L ইনস্টলেশনের সঠিক HC মোটর মডেলের জন্য নির্দিষ্ট করা হয়েছে।
