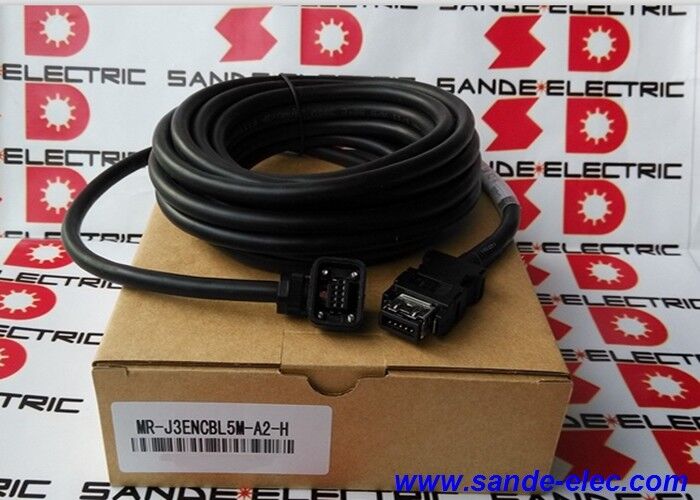

Mitsubishi MR-J3ENCBL5M-A2-H ENC ক্যাবল

MR-J3ENCBL5M-A2-H∙ ∙ Mitsubishi MR-J3 এনকোডার ক্যাবল ∙ ৫ মিটার / এ২ সংযোগকারী / হাই-ফ্লেক্স / স্কিল্ড / RoHS / সার্ভো ফিডব্যাক

এমআর-জে৩ এনকোডার ক্যাবল সার্ভো লুপ বন্ধ করা

The MR-J3ENCBL5M-A2-H is Mitsubishi Electric's pre-assembled encoder cable connecting the MR-J3 servo amplifier's encoder input to the servo motor's encoder output — the feedback link that enables the MR-J3 to perform closed-loop velocity and position controlএই ক্যাবল ছাড়া, এম্প্লিফায়ারে মোটর থেকে অবস্থান বা গতির তথ্য নেই, যা বন্ধ লুপ সার্ভো অপারেশন অসম্ভব করে তোলে।

"-A2-H" নামকরণ দুটি সমালোচনামূলক বৈশিষ্ট্য চিহ্নিত করেঃ মোটর শেষের A2 সংযোগকারী প্রকার,এবং উচ্চ নমনীয়তা (এইচ) ক্যাবল নির্মাণ যেখানে ইনস্টলেশনের জন্য ক্যাবল গতির সময় flex করতে হবে.

মূল বৈশিষ্ট্যাবলী

A2 টাইপ সংযোগকারী ∙ নিরাপদ মোটর-এন্ড সংযোগ

A2 সংযোগকারী নামকরণ মোটর সাইড ইন্টারফেসকে চিহ্নিত করেঃ

টাইট, নিরাপদ ফিটঃA2 সংযোজক একটি পজিটিভ লকিং প্রক্রিয়া ব্যবহার করে, যখন সম্পূর্ণরূপে নিযুক্ত হয়, তখন সংযোজক কম্পন, অক্ষ ভ্রমণ, বা ঘটনাক্রমে যোগাযোগের কারণে দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্ন হওয়ার বিরুদ্ধে লক করে।এই "A2 টাইপ সংযোগকারী টাইট নিশ্চিত করেপণ্যের স্পেসিফিকেশনে নিশ্চিত করা হয়েছে যে "নিরাপদ ফিট" বৈশিষ্ট্য।

MR-J3 মোটর সামঞ্জস্যঃA2 সংযোগকারীটি নির্দিষ্ট MR-J3 সামঞ্জস্যপূর্ণ সার্ভো মোটর মডেলের এনকোডার সকেটের সাথে মিলিত হয়। মোটরের এনকোডার সংযোগকারী বিন্যাস নির্ধারণ করে যে কোন ক্যাবল টাইপ (A, A2, B, ইত্যাদি) প্রয়োজন।সর্বদা মোটর এনকোডার সংযোগকারী টাইপ নিশ্চিত করুন তারের নির্দিষ্ট করার আগে.

প্লাগ-এন্ড-প্লে ইনস্টলেশনঃএমআর-জে 3 এনসিবিএল 5 এম-এ 2-এইচ উভয় প্রান্তে প্রাক-সমাপ্ত হয়ে আসে মোটর এ √ এ 2 সংযোগকারী, এমআর-জে 3 সিএন 2 এনকোডার ইনপুটের জন্য এম্প্লিফায়ার-সাইড সংযোগকারী। কোনও ক্ষেত্র সংযোগকারী সমাবেশের প্রয়োজন নেই।

অ্যাপ্লিকেশন

MR-J3 সিএনসি মেশিন টুল অক্ষ ড্রাইভঃমিটসুবিশি সিএনসি (মেলদাস/এম৭০/এম৭০০ সিরিজ) মেশিন টুলগুলিতে এমআর-জে৩ এম্প্লিফায়ার ব্যবহার করে ফিডিং অক্ষের সার্ভো মোটর ∙ প্রতিটি সার্ভো অক্ষের জন্য স্ট্যান্ডার্ড এনকোডার ফিডব্যাক ক্যাবল

এমআর-জে৩ ইন্ডাস্ট্রিয়াল রোবট অক্ষ:মিটসুবিশি আরভি-এম সিরিজ এবং সংশ্লিষ্ট শিল্প রোবট যৌথ অক্ষ অবস্থান নিয়ন্ত্রণের জন্য এমআর-জে 3 সার্ভো সিস্টেম ব্যবহার করে।

এমআর-জে৩ সার্ভো পজিশনিং সিস্টেম:স্বয়ংক্রিয় সমাবেশ, পরিদর্শন এবং উপাদান হ্যান্ডলিং সরঞ্জামগুলিতে সাধারণ উদ্দেশ্য সার্ভো পজিশনিং A2 এনকোডার সংযোগকারী মোটর সহ কোনও MR-J3 ইনস্টলেশন।

ডায়নামিক সার্ভো অক্ষ অ্যাপ্লিকেশনঃক্যাবল ট্র্যাক-রুটযুক্ত এনকোডার ক্যাবলগুলির সাথে সার্ভো অক্ষগুলি ️ উচ্চ নমনীয় নির্মাণটি ক্যাবল ট্র্যাকের অবিচ্ছিন্ন নমনকে পরিচালনা করে যা স্ট্যান্ডার্ড ক্যাবলগুলির অকাল ব্যর্থতার কারণ হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: MR-J3ENCBL-A2-H (মানক) এবং MR-J3ENCBL-A2-L (দীর্ঘ দূরত্ব বা কম ক্ষতি) এর মধ্যে পার্থক্য কী?

Mitsubishi এর MR-J3 এনকোডার ক্যাবল পরিসীমা মধ্যে, বিভিন্ন উপসর্গ কোড নির্দিষ্ট ক্যাবল বৈকল্পিক সনাক্ত। সঠিক উপসর্গ পার্থক্য নিশ্চিত করুন (এইচ বনাম এল,এবং শেষ অক্ষরে সংখ্যা বনাম চিঠি) Mitsubishi এর MR-J3 সার্ভো এম্প্লিফায়ার সংযোগ গাইড থেকে ?? প্রতিটি উপসর্গ ক্যাবল নির্মাণ টাইপ কোডসর্বদা মিতসুবিশি'র ডকুমেন্টেশন থেকে নিশ্চিত করা নির্দিষ্ট এম্প্লিফায়ার এবং মোটর সংমিশ্রণের সাথে তারের মিলিয়ে নিন।

প্রশ্ন ২ঃ এনকোডার ক্যাবলের ধরন (A, A2, B) মোটর বা এম্প্লিফায়ারের উপর নির্ভর করে?

মোটর শেষের সংযোগকারী প্রকারটি সার্ভো মোটর মডেলের উপর নির্ভর করে different বিভিন্ন মোটর তাদের আকারের শ্রেণি এবং এনকোডার ধরণের উপর ভিত্তি করে বিভিন্ন এনকোডার সংযোগকারী ফর্ম্যাট (এ, এ 2, বি, ইত্যাদি) ব্যবহার করে।এমআর-জে 3 ইএনসিবিএল ভেরিয়েন্টগুলির মধ্যে এম্প্লিফায়ার-এন্ড সংযোগকারী (সিএন 2) মানক. Confirm the correct motor-end connector from the motor's nameplate or Mitsubishi's servo motor cable selection guide — using the wrong connector type results in a cable that cannot mate with the motor encoder socket.

প্রশ্ন ৩ঃ MR-J3ENCBL5M-A2-H কি MR-J4 এম্প্লিফায়ারের সাথে ব্যবহার করা যেতে পারে?

MR-J3 এনকোডার ক্যাবলগুলি MR-J3 এম্প্লিফায়ারের CN2 এনকোডার ইন্টারফেসের জন্য নির্দিষ্ট।এমআর-জে 4 এম্প্লিফায়ারটি একটি ভিন্ন এনকোডার ইন্টারফেস ব্যবহার করে (ড্রাইভ-সিএলআইকিউ বা এমআর-জে 4 নির্দিষ্ট সংযোগকারী)এমআর-জে৪ ইনস্টলেশনের জন্য, মিটসুবিশি এমআর-জে৪ এনকোডার ক্যাবলের সংশ্লিষ্ট ভেরিয়েন্ট নির্দিষ্ট করে।

Q4: MR-J3ENCBL-A2-H এর জন্য কোন দৈর্ঘ্যের বৈকল্পিক উপলব্ধ?

Mitsubishi এর MR-J3ENCBL-A2-H সিরিজটি 2m, 3m, 5m, 10m, 20m এবং আরও দীর্ঘ বিকল্পগুলি সহ একাধিক স্ট্যান্ডার্ড দৈর্ঘ্যে পাওয়া যায়। অংশ নম্বরটিতে "5M" 5 মিটার বৈকল্পিককে চিহ্নিত করে।সার্ভো এম্প্লিফায়ার CN2 সংযোগকারী থেকে মোটর এনকোডার সকেট পর্যন্ত প্রকৃত ক্যাবল রুটিং দূরত্বের জন্য উপযুক্ত দৈর্ঘ্য নির্বাচন করুন, উভয় প্রান্তে যুক্তিসঙ্গত সার্ভিস লুপ ভাতা সঙ্গে।
