| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | RECHNER |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | KAS-80-A12-A-Y5 |

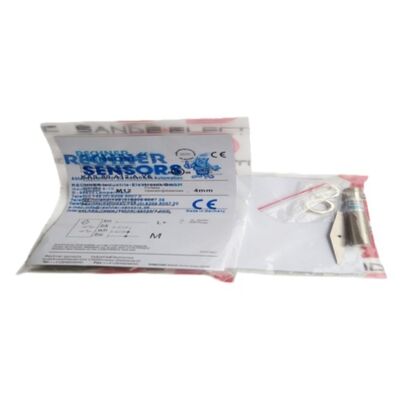

The Rechner KAS-80-A12-A-Y5 হল Rechner-এর KAS-80 সিরিজের একটি ফ্লাশ-মাউন্টযোগ্য ক্যাপাসিটিভ প্রক্সিমিটি সেন্সর, যা M12 হাউজিং থেকে 6mm সেন্সিং রেঞ্জ প্রদান করে এবং অ্যান্টিভ্যালেন্ট PNP আউটপুট কনফিগারেশন সহ — একই সেন্সর বডি থেকে একই সাথে নরমালি ওপেন এবং নরমালি ক্লোজড সুইচিং সিগন্যাল সরবরাহ করে।
M12 Y5 কানেক্টর ডেজিগনেশন 4-পিন M12 ফ্ল্যাঞ্জ কানেক্টরকে চিহ্নিত করে যা ইলেকট্রিক্যাল ইন্টারফেস প্রদান করে, যেখানে দুটি আউটপুট ওয়্যার (NO এবং NC), সাপ্লাই পজিটিভ এবং কমন থাকে।
ক্যাপাসিটিভ সেন্সিং প্রযুক্তি প্রায় যেকোনো উপাদানের উপস্থিতি সনাক্ত করে — ধাতু, প্লাস্টিক, কাচ, কাগজ, তরল, গ্রানুলস এবং পাউডার — যখন একটি টার্গেট সেন্সিং ফেসের কাছে আসে তখন সেন্সরের অসিলেটিং ইলেক্ট্রোম্যাগনেটিক ফিল্ড ক্যাপাসিট্যান্সের পরিবর্তন পরিমাপ করে।
ইনডাক্টিভ সেন্সরগুলির বিপরীতে যা শুধুমাত্র পরিবাহী ধাতুর প্রতি সাড়া দেয়, KAS-80-A12-A-Y5 সরাসরি অ-ধাতব টার্গেট সনাক্ত করে, যা এটিকে স্টোরেজ সাইলোতে লেভেল সনাক্তকরণ, অ্যাসেম্বলিতে প্লাস্টিক কম্পোনেন্টের উপস্থিতি নিশ্চিতকরণ, ট্যাঙ্ক দেয়ালের মাধ্যমে তরল লেভেল পর্যবেক্ষণ এবং প্যাকেজিং অ্যাপ্লিকেশনগুলিতে কাগজ/লেবেল সনাক্তকরণের জন্য উপযুক্ত করে তোলে।
Rechner KAS-80-A12-A-Y5 বন্ধ করে দিয়েছে এবং এটিকে KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP দিয়ে প্রতিস্থাপন করেছে, যা একই M12 ফ্লাশ, PNP অ্যান্টিভ্যালেন্ট, 4-পিন M12 কানেক্টর কনফিগারেশন বহন করে এবং উন্নত রাসায়নিক প্রতিরোধের জন্য একটি আপডেট করা PTFE-কোটেড অ্যাক্টিভ সারফেস রয়েছে।
রেট্রোফিট ইনস্টলেশনের জন্য যা একটি সরাসরি প্রতিস্থাপনের প্রয়োজন, নতুন কোডটি বর্তমান সমতুল্য; বিদ্যমান ইনস্টলেশনের রক্ষণাবেক্ষণ স্টকের জন্য মূল KAS-80-A12-A-Y5 ব্যবহার করে, অতিরিক্ত ইউনিটগুলি সম্পূর্ণ কার্যকারিতা বজায় রাখে।
| প্যারামিটার | মান |
|---|---|
| সেন্সিং রেঞ্জ | 6 মিমি (ফ্লাশ, ফেরাস স্ট্যান্ডার্ড) |
| আউটপুট | PNP, অ্যান্টিভ্যালেন্ট (NO + NC) |
| সাপ্লাই ভোল্টেজ | 10–35V DC |
| হাউজিং | M12 × 1, সিলিন্ড্রিক্যাল থ্রেডেড |
| মাউন্টিং | ফ্লাশ (এমবেডেবল) |
| ইলেকট্রিক্যাল কানেকশন | M12 ফ্ল্যাঞ্জ কানেক্টর, 4-পিন (Y5) |
| IP রেটিং | IP67 |
| LED ইন্ডিকেটর | 2-কালার (সবুজ/হলুদ) |
| সুরক্ষা | রিভার্স পোলারিটি, ওভারলোড, শর্ট-সার্কিট |
| স্ট্যাটাস | বন্ধ / প্রতিস্থাপিত |
| Rechner Art. No. | 800724 |
অ্যান্টিভ্যালেন্ট আউটপুট কনফিগারেশন ক্যাপাসিটিভ সেন্সর নির্বাচনে সবচেয়ে দরকারী কিন্তু প্রায়শই কম নির্দিষ্ট বৈশিষ্ট্যগুলির মধ্যে একটি। একটি স্ট্যান্ডার্ড সেন্সর একটি একক আউটপুট সরবরাহ করে — হয় NO (টার্গেট সনাক্ত হলে বন্ধ হয়) বা NC (টার্গেট সনাক্ত হলে খোলে)।
একটি অ্যান্টিভ্যালেন্ট সেন্সর একই হাউজিং থেকে একই সাথে উভয়ই সরবরাহ করে: যখন টার্গেট সনাক্ত হয়, তখন NO আউটপুট সক্রিয় হয় এবং NC আউটপুট একই মুহূর্তে নিষ্ক্রিয় হয়। যখন টার্গেট দূরে সরে যায়, তখন উভয়ই একই সাথে বিপরীত হয়।
এই যুগপৎ ডুয়াল-আউটপুটের একটি নির্দিষ্ট উদ্দেশ্য রয়েছে: কন্ট্রোল সিস্টেম উভয় সিগন্যাল পর্যবেক্ষণ করতে পারে এবং যাচাই করতে পারে যে তারা সর্বদা বিপরীত অবস্থায় রয়েছে।
যদি উভয় আউটপুট একই সাথে চালু থাকে, বা একই সাথে বন্ধ থাকে, তবে সেন্সরটি ব্যর্থ হয়েছে — হয় ইলেকট্রনিক্স ত্রুটিপূর্ণ বা একটি আউটপুট তারে শর্ট সার্কিট আছে।
এই ডায়াগনস্টিক ক্ষমতা সনাক্তকরণ সার্কিটে কার্যকরী সুরক্ষার একটি স্তর যুক্ত করে যা একটি একক-আউটপুট সেন্সর সরবরাহ করতে পারে না, কোনো অতিরিক্ত হার্ডওয়্যার ছাড়াই।
ব্যবহারিকভাবে, অ্যান্টিভ্যালেন্ট আউটপুটগুলি এমন অ্যাপ্লিকেশনগুলিতে নির্দিষ্ট করা হয় যেখানে একটি মিসড সনাক্তকরণ বা একটি মিথ্যা সনাক্তকরণের ফলাফল একটি সুরক্ষা বা মানের উদ্বেগ — যেখানে কন্ট্রোল সিস্টেমের আত্মবিশ্বাস প্রয়োজন যে সেন্সরটি সঠিকভাবে কাজ করছে, কেবল শেষ চক্রে একটি টার্গেট সনাক্ত করেছে তা নয়।
ইনজেকশন মোল্ডিং ক্যাভিটি চেক, ত্রুটি-প্রমাণের প্রয়োজনীয়তা সহ অ্যাসেম্বলি নিশ্চিতকরণ এবং ডায়াগনস্টিক মনিটরিং সহ সুরক্ষা দরজা ইন্টারলক সার্কিটগুলি সাধারণ অ্যান্টিভ্যালেন্ট অ্যাপ্লিকেশন প্রসঙ্গ।
KAS-80-A12-A-Y5-এর 6mm সেন্সিং রেঞ্জ স্ট্যান্ডার্ড ক্যালিব্রেশন টার্গেটের (সাধারণত একটি গ্রাউন্ড স্টিল প্লেট) জন্য প্রযোজ্য। অ-ধাতব টার্গেটগুলির জন্য — যেখানে ক্যাপাসিটিভ সেন্সিং সবচেয়ে বেশি ব্যবহৃত হয় — কার্যকর সেন্সিং দূরত্ব টার্গেট উপাদানের ডাইইলেকট্রিক ধ্রুবকের উপর নির্ভর করে।
উচ্চ ডাইইলেকট্রিক ধ্রুবকযুক্ত উপাদানগুলি শক্তিশালী ফিল্ড পার্টারবেশন এবং দীর্ঘতর কার্যকর সেন্সিং দূরত্ব তৈরি করে; শুষ্ক প্লাস্টিকের মতো কম-ডাইইলেকট্রিক উপাদানগুলি ছোট দূরত্ব তৈরি করে।
জল (ডাইইলেকট্রিক ধ্রুবক ~80) এবং জলীয় দ্রবণগুলি ক্যাপাসিটিভ সেন্সরগুলির জন্য সবচেয়ে সহজ টার্গেটগুলির মধ্যে অন্যতম — ট্যাঙ্ক দেয়ালের মাধ্যমে লেভেল সনাক্তকরণ একটি ক্লাসিক ক্যাপাসিটিভ অ্যাপ্লিকেশন, যেখানে একটি অ-ধাতব ট্যাঙ্কের বাইরে লাগানো সেন্সরটি ভিতরের তরলের উপস্থিতি সনাক্ত করে কারণ জলের ডাইইলেকট্রিক ধ্রুবক খালি ট্যাঙ্ক প্রাচীর এবং বাতাসের চেয়ে অনেক বেশি। শুষ্ক দানাদার পদার্থ (শস্য, প্লাস্টিক পেলেট, পাউডার) মাঝারি ডাইইলেকট্রিক ধ্রুবক সহ সাধারণত পলিপ্রোপিলিন বা ABS-এর পাতলা দেয়ালের মাধ্যমে কয়েক মিলিমিটার পুরু পর্যন্ত সনাক্ত করা যেতে পারে। খাঁটি তেলগুলির তুলনামূলকভাবে কম ডাইইলেকট্রিক ধ্রুবক থাকে এবং সেন্সরটিকে তরল পৃষ্ঠের কাছাকাছি রাখার প্রয়োজন হতে পারে কোনো মধ্যবর্তী প্রাচীর ছাড়াই।
ফ্লাশ মাউন্টিং ক্ষমতা মানে KAS-80-A12-A-Y5-এর সেন্সিং ফেস আশেপাশের মেটালওয়ার্কের সাথে সমানভাবে ইনস্টল করা যেতে পারে, যেখানে প্রতিবেশী ধাতু 6mm সেন্সিং রেঞ্জ কমিয়ে দেবে না।
সেন্সরের অভ্যন্তরীণ শিল্ডিং সেন্সিং ফিল্ডকে সামনের দিকে ফোকাস করে, পার্শ্বীয় ফিল্ড সম্প্রসারণ প্রতিরোধ করে যা অন্যথায় মেটাল মাউন্টিং ব্র্যাকেট দ্বারা শোষিত হবে। এমন অ্যাপ্লিকেশনগুলির জন্য যেখানে সেন্সরটিকে যান্ত্রিক সুরক্ষা বা ক্লিয়ারেন্সের কারণে একটি টুল, ফিক্সচার প্লেট বা মেশিনের পৃষ্ঠে রিসেস করতে হবে, ফ্লাশ মাউন্টিং হল সক্ষমকারী স্পেসিফিকেশন।
M12 × 1 থ্রেড স্ট্যান্ডার্ড M12 লক নাট গ্রহণ করে, যা সেন্সরটিকে জায়গায় লক করার আগে মাউন্টিং ব্র্যাকেট বোরের সাথে অক্ষীয় অবস্থান সমন্বয় করার অনুমতি দেয়।
দুটি লক নাট — মাউন্টিং প্যানেলের উভয় দিক থেকে একটি — সমস্ত সিলিন্ড্রিক্যাল Rechner সেন্সরগুলির জন্য স্ট্যান্ডার্ড ইনস্টলেশন পদ্ধতি সরবরাহ করে।
যখন KAS-80-A12-A-Y5 উপলব্ধ স্টকের শেষ প্রান্তে পৌঁছায় এবং ইনস্টলেশনের জন্য সেন্সরের চলমান সরবরাহ প্রয়োজন হয়, তখন KAS-80-A12-A-M12-PTFE/VAB-Y5-1-HP(Rechner পার্ট 800724, এখন নতুন আর্ট. নং হিসাবেও তালিকাভুক্ত) হল একটি আপগ্রেডেড PTFE অ্যাক্টিভ সারফেস কোটিং সহ সরাসরি প্রতিস্থাপন।
PTFE পরিষ্কারক এজেন্ট, দ্রাবক এবং প্রক্রিয়া রাসায়নিকগুলির প্রতিরোধ ক্ষমতা প্রদান করে যা মূল হাউজিং উপাদান আক্রমনাত্মক প্রক্রিয়া পরিবেশে সহ্য করতে নাও পারে। ইলেকট্রিক্যাল স্পেসিফিকেশন — M12 ফ্ল্যাঞ্জ কানেক্টর, PNP অ্যান্টিভ্যালেন্ট, 4-পিন, 10–35V DC — বিদ্যমান ওয়্যারিংয়ের সাথে সামঞ্জস্যপূর্ণ।
প্রশ্ন ১: পিএলসি-তে সেন্সর ওয়্যারিং করার জন্য অ্যান্টিভ্যালেন্ট আউটপুট কী বোঝায়?
KAS-80-A12-A-Y5-এর 4-পিন M12 কানেক্টরে রয়েছে: পিন 1 = সাপ্লাই পজিটিভ (বাদামী), পিন 2 = NC আউটপুট (সাদা), পিন 4 = NO আউটপুট (কালো), পিন 3 = কমন (নীল) — Rechner-এর IAS-80 কানেক্টর ওয়্যারিং ডায়াগ্রাম থেকে সঠিক পিনআউট নিশ্চিত করুন।
পিএলসি-র দুটি ডিজিটাল ইনপুট চ্যানেল প্রয়োজন: একটি NO আউটপুটের জন্য এবং একটি NC আউটপুটের জন্য। কন্ট্রোল প্রোগ্রামে, এই দুটি ইনপুট সর্বদা বিপরীত অবস্থায় থাকা উচিত; উভয়-উচ্চ বা উভয়-নিম্ন অবস্থার জন্য পর্যবেক্ষণ অ্যান্টিভ্যালেন্ট ডিজাইন সক্ষম করে এমন সেন্সর স্বাস্থ্য পরীক্ষা প্রদান করে।
প্রশ্ন ২: KAS-80-A12-A-Y5-এর মতো একটি ক্যাপাসিটিভ সেন্সর কি একটি স্টেইনলেস স্টিল ট্যাঙ্ক দেয়ালের মাধ্যমে সনাক্ত করতে পারে?
না। স্টেইনলেস স্টিল, সমস্ত ধাতুর মতো, ক্যাপাসিটিভ ফিল্ডকে শিল্ড করে — সেন্সরটি তার পিছনের তরলের পরিবর্তে সর্বোচ্চ সংবেদনশীলতায় ধাতব প্রাচীরটি সনাক্ত করে।
দেয়ালের মাধ্যমে ক্যাপাসিটিভ লেভেল সেন্সিং শুধুমাত্র অ-ধাতব ট্যাঙ্ক উপকরণের জন্য প্রযোজ্য: পলিপ্রোপিলিন, পিভিসি, কাচ, সিরামিক এবং অনুরূপ ডাইইলেকট্রিক।
স্টেইনলেস স্টিল ট্যাঙ্কের জন্য, সেন্সরের একটি অ-ধাতব পরিদর্শন পোর্ট, প্রোব প্রয়োজন, অথবা সেন্সরটিকে তরলের খোলা পৃষ্ঠে স্থাপন করতে হবে।
প্রশ্ন ৩: সেন্সিং রেঞ্জ 6mm — এটি কি সামঞ্জস্যযোগ্য?
Rechner-এর KAS-80 সিরিজ (NORMLINE) সেন্সরগুলি বডিতে কোনো অ্যাডজাস্টমেন্ট এলিমেন্ট ছাড়াই ডিজাইন করা হয়েছে। 6mm রেঞ্জ ফ্যাক্টরি-সেট এবং ব্যবহারকারী-অ্যাডজাস্টেবল নয় — এটি NORMLINE পণ্য পরিবারের ডিজাইন দর্শন, যা সরলতা এবং টেম্পার-প্রতিরোধকে অগ্রাধিকার দেয়।
যদি একটি ছোট কার্যকর সেন্সিং রেঞ্জ প্রয়োজন হয় (উদাহরণস্বরূপ, একটি দূরবর্তী টার্গেট সনাক্ত করার সময় একটি ফোরগ্রাউন্ড স্তর উপেক্ষা করার জন্য), তবে এটি সেন্সরটিকে টার্গেট থেকে আরও দূরে সরিয়ে বা বিল্ট-ইন সেনসিটিভিটি অ্যাডজাস্টমেন্ট সহ একটি ভিন্ন Rechner KAS মডেল নির্বাচন করে যান্ত্রিকভাবে অর্জন করতে হবে।
প্রশ্ন ৪: KAS-80-A12-A-Y5-এর সুইচিং ফ্রিকোয়েন্সি কত?
Rechner-এর KAS-80 NORMLINE সিরিজ 50 Hz সুইচিং ফ্রিকোয়েন্সিতে কাজ করে — মাঝারি গতিতে উপস্থিতি/অনুপস্থিতি সনাক্তকরণের জন্য উপযুক্ত কিন্তু দ্রুত-চলমান পৃথক আইটেম গণনা বা উচ্চ RPM-এ গিয়ার দাঁত সনাক্ত করার জন্য উপযুক্ত নয়।
দ্রুত সুইচিংয়ের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, Rechner-এর HighPerformance (HP) ভ্যারিয়েন্ট বা তাদের উচ্চ-ফ্রিকোয়েন্সি ক্যাপাসিটিভ সিরিজ প্রযোজ্য হবে। 50Hz সীমা ক্যাপাসিটিভ সেন্সরগুলির সাধারণ অ্যাপ্লিকেশনগুলির জন্য কোনো উদ্বেগ নয়: লেভেল সনাক্তকরণ, ধীর-গতির অংশ উপস্থিতি নিশ্চিতকরণ এবং ফিল-লেভেল পর্যবেক্ষণ সবই এই ফ্রিকোয়েন্সির অনেক নিচে কাজ করে।
প্রশ্ন ৫: প্রয়োজনীয় সংবেদনশীলতায় একটি নির্দিষ্ট উপাদান সনাক্ত করার জন্য KAS-80-A12-A-Y5 কীভাবে শেখানো হয়?
NORMLINE সিরিজ ব্যবহারকারী-অ্যাডজাস্টেবল সেনসিটিভিটি ছাড়াই কাজ করে — ফ্যাক্টরি সেটিং স্ট্যান্ডার্ড 6mm টার্গেটের জন্য অপ্টিমাইজ করা হয়েছে। এমন অ্যাপ্লিকেশনগুলির জন্য যেখানে টার্গেট উপাদানের ডাইইলেকট্রিক ধ্রুবক স্ট্যান্ডার্ডের চেয়ে কম (শুষ্ক প্লাস্টিক, কাঠ, কাগজ) এবং কার্যকর সেন্সিং দূরত্ব যাচাই করার প্রয়োজন হয়, পদ্ধতিটি হল ইনস্টলেশন অবস্থার অধীনে নির্দিষ্ট টার্গেট সহ প্রকৃত সুইচিং দূরত্ব পরিমাপ করা।
যদি প্রকৃত দূরত্ব অপর্যাপ্ত হয়, তবে সেন্সরটিকে কাছাকাছি সরান বা বাহ্যিক সেনসিটিভিটি অ্যাডজাস্টমেন্ট সহ একটি Rechner KAS মডেল নির্দিষ্ট করুন। অ্যান্টিভ্যালেন্ট আউটপুটের যুগপৎ NO/NC নিশ্চিতকরণ সেটআপের সময় ব্যবহার করা যেতে পারে উদ্দিষ্ট অপারেটিং গ্যাপে নির্ভরযোগ্য সুইচিং যাচাই করার জন্য।
