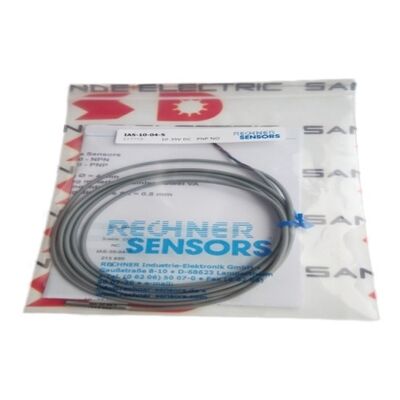

রেচনার সেন্সর আইএএস-১০-০৪-এস বা আইএএস-১০০৪-এস

রিচনার আইএএস-১০-০৪-এস। ∙ ইন্ডাক্টিভ প্রক্সিমিটি সুইচ ∙ পিএনপি, ০.৮ মিমি, ১০.৩৫ ভোল্ট ডিসি, ৩-ওয়্যার, বিপরীত মেরুতা এবং শর্ট সার্কিট সুরক্ষিত, আইপি ৬৭

সংক্ষিপ্ত বিবরণ

দ্যরেচনার আইএএস-১০-০৪-এসরেচনারের আইএএস-১০ সিরিজের একটি পিএনপি ৩-ওয়্যার ইন্ডাক্টিভ প্রক্সিমিটি সুইচ। রেচনারের আইএএস পরিসরের মধ্যে পিএনপি ডিজিটাল আউটপুট পরিবার। 0.8 মিমি নামমাত্র সেন্সিং দূরত্ব সহ,এটি ইন্ডাক্টিভ সেন্সিং স্পেকট্রামের সংক্ষিপ্ত প্রান্তে কাজ করে।: এটি মেশিনের সুরক্ষা 10 মিমি দূর থেকে সনাক্ত করার জন্য একটি সেন্সর নয়, তবে খুব ছোট উপাদান, পাতলা ধাতব লক্ষ্য, ঘনিষ্ঠ সহনশীলতা মেশিনের অংশগুলির উপস্থিতি বা সুনির্দিষ্ট অবস্থান নিশ্চিত করার জন্য,বা ব্লেডের প্রান্ত যেখানে উচ্চ অবস্থানের নির্ভুলতা অর্জনের জন্য সনাক্তকরণের ফাঁকটি ইচ্ছাকৃতভাবে সংকীর্ণ.

রেচনার কয়েক দশক ধরে জার্মানির ল্যাম্পারথেইমে আইএএস ইন্ডাকটিভ সেন্সর তৈরি করে আসছে এবং আইএএস-১০ সিরিজ এই উৎপাদন ইতিহাসকে প্রতিফলিত করেঃশিল্প-গ্রেডের পিএনপি সেন্সর যা প্রয়োজনীয় সুরক্ষা প্রদান করে, ওভারলোড, এবং শর্ট সার্কিট যা ইনস্টলেশন ত্রুটি এবং বাস্তব মেশিন পরিবেশে ঘটে যাওয়া ক্ষয়ক্ষতি থেকে ক্ষতি রোধ করে।

10 ¢ 35V ডিসি সরবরাহ পরিসীমাটি রেচনারের আইএএস -10 সিরিজের প্রশস্ত ভোল্টেজ বৈশিষ্ট্য, যা 12V ডিসি এমবেডেড সরবরাহ এবং 24V ডিসি শিল্প মান উভয়কেই কভার করে,যেমনটি নির্দিষ্ট লোডের অবস্থার অধীনে 30V এর উপরে উঠতে পারে.

০.৮ মিমি সেন্সিং ব্যাপ্তিতে, আইএএস-১০-০৪-এস এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে বৃহত্তর সেন্সিং ফাঁক অবস্থান অনিশ্চয়তা প্রবর্তন করবে।

সেন্সরিং দূরত্ব এবং সনাক্তকরণের নির্ভুলতার মধ্যে সম্পর্ক সরাসরিঃ সেন্সরিং দূরত্ব যত ছোট,সেন্সরের সুইচিং পয়েন্ট তাপমাত্রার কারণে পরিবর্তিত হতে পারে এমন অঞ্চলটি যতটা সংকীর্ণ, ভোল্টেজ ওঠানামা, এবং লক্ষ্য আকারের পরিবর্তন।

সূক্ষ্ম পজিশনিং ফিডব্যাকের জন্য, 0.8 মিমি পরিসরের অন্তর্নিহিতভাবে সংকীর্ণ সুইচিং জোন পুনরাবৃত্তিযোগ্যতা সরবরাহ করে যা দীর্ঘ পরিসরের সেন্সরগুলি ক্যালিব্রেশন ছাড়াই মেলে না।

মূল বৈশিষ্ট্যাবলী

আইএএস সিরিজ ১০ ∙ পিএনপি ডাইরেক্ট ড্রাইভ পিএলসি এবং রিলে

রিচনারের সিরিজ শ্রেণীবিভাগ সহজঃ আইএএস -১০ নামকরণ একটি ৩-ক্যারযুক্ত পিএনপি আউটপুট সেন্সরকে চিহ্নিত করে যা সক্রিয় হওয়ার সময় তার সংযুক্ত লোডের কাছে বর্তমান উত্স দেয়।

This means the sensor output wire provides the positive supply potential through the load to common when the target is detected — the standard PNP configuration for European-market industrial PLCs and control systems where PNP-input cards are the dominant standard.

3-ডায়ার পিএনপি টোপোলজি স্পষ্টভাবে সুনির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য 2-ডায়ার সেন্সরগুলির তুলনায় একটি সুস্পষ্ট সুবিধা প্রদান করেঃ পৃথক পাওয়ার সাপ্লাই তারের (বাদামী), আউটপুট তারের (কালো) এবং সাধারণ তারের (নীল),আউটপুট ট্রানজিস্টর লোড বর্তমান থেকে স্বাধীনভাবে কাজ করে.

There is no minimum load current requirement and no problematic leakage current that might falsely activate a sensitive PLC input — the output is either fully on (driving current through the load) or fully off (output transistor blocking, অপ্রতিরোধ্য ফুটো) ।

এই পরিষ্কার স্যুইচিং আচরণটি এনসি-মেশিন টুল পজিশন ইন্টারলকগুলির মতো অ্যাপ্লিকেশনগুলিতে গুরুত্বপূর্ণ যেখানে ভুল ট্রিপগুলি টুলিং ক্ষতির কারণ হতে পারে।

আউটপুটটি সরাসরি পিএলসি, রিলে কয়েল, সূচক ল্যাম্প এবং কাউন্টার ইনপুটগুলির সাথে সামঞ্জস্যপূর্ণ যা সেন্সর হিসাবে একই 24 ভি ডিসি সরবরাহ থেকে কাজ করে।

১৫০ এমএ আউটপুট বর্তমান ক্ষমতা সহ, আইএএস-১০-০৪-এস বেশিরভাগ অ্যাপ্লিকেশনগুলিতে অতিরিক্ত পরিবর্ধন ছাড়াই স্ট্যান্ডার্ড অটোমেশন লোড চালায়।

0.8 মিমি সেন্সিং দূরত্ব ∙ ঘনিষ্ঠ সহনশীলতার অবস্থান যাচাইকরণ

আট দশমিক এক মিলিমিটার একটি ছোট সেন্সিং দূরত্ব যা একটি নির্দিষ্ট নকশা প্রয়োজনীয়তা প্রতিফলিত করেঃ লক্ষ্যটি সেন্সর পৃষ্ঠের খুব কাছাকাছি যেতে হবে।

এই ক্ষেত্রে প্রয়োগের মধ্যে রয়েছে স্ট্যাম্প-এন্ড-ডাই পজিশন কনফার্মেশন ইন পঞ্চ প্রেস টুলিং (যেখানে টুলটি মিলিমিটারের ভগ্নাংশের মধ্যে ডাই প্রবেশ করতে হবে),পাতলা ব্লেড বা ফয়েল প্রান্ত সনাক্তকরণ, মেডিকেল সমাবেশ সরঞ্জামগুলিতে সুই বা প্রোব টিপ উপস্থিতি যাচাইকরণ, এবং সুনির্দিষ্ট যন্ত্রপাতিগুলিতে সূক্ষ্ম-পিচ রেচট বা গিয়ার দাঁত সনাক্তকরণ।

অপারেটিং দূরত্ব নামমাত্র সেন্সিং দূরত্বের মধ্যে দরকারী কাজের অঞ্চল সাধারণত 0.8 মিমি রেটযুক্ত ইন্ডাক্টিভ সেন্সরের জন্য 0 থেকে 0.65 মিমি হয় (নামমাত্র Sn এর প্রায় 80%) ।এই অপারেটিং দূরত্ব মধ্যে প্রকৃত সনাক্তকরণ ফাঁক সেটিং, একটি মার্জিন যা যান্ত্রিক কম্পন, সেন্সর এবং লক্ষ্য উভয় উপর তাপমাত্রা প্রভাব এবং লক্ষ্য পৃষ্ঠ অবস্থা পরিবর্তন জন্য অ্যাকাউন্ট,দীর্ঘমেয়াদী সনাক্তকরণের নির্ভরযোগ্যতা নির্ধারণকারী ক্যালিব্রেশন কাজ.

অ্যালুমিনিয়াম, ব্রোঞ্জ, তামা এবং স্টেইনলেস স্টিলের লক্ষ্যগুলি 0.8 মিমি লোহার মানের তুলনায় কম কার্যকর সেন্সিং দূরত্ব তৈরি করে।

০.৮ মিমি নামমাত্র দূরত্বে, ইতিমধ্যে ছোট ফাঁকটি ধাতুবিহীন লক্ষ্যগুলির জন্য আরও হ্রাস পায় ০.৫৬ মিমি স্টেইনলেস স্টিলের জন্য, প্রায় ০.২৪ মিমি অ্যালুমিনিয়ামের জন্য।যান্ত্রিক নকশা প্রতিশ্রুতি আগে নির্দিষ্ট লক্ষ্য উপাদান সঙ্গে প্রকৃত সুইচিং দূরত্ব নিশ্চিত করুন.

আইপি৬৭ ০ শিল্প স্থাপনে নির্ভরযোগ্য সিলিং

আইপি৬৭ মেশিনের কাজের এলাকার ভিতরে অবস্থানের সেন্সরগুলির জন্য উপযুক্ত সুরক্ষা স্তর নিশ্চিত করে।আইএএস-১০-০৪-এস নামকরণে -এস প্রত্যয় সাধারণত রেচনারের আইএএস কোডিং সিস্টেমে একটি নির্দিষ্ট সংযোগ বা তারের ধরনকে নির্দেশ করে.

এই পার্ট নম্বরের সঠিক ক্যাবল দৈর্ঘ্য, সংযোগকারী প্রকার, এবং শরীরের মাত্রা জন্য, রেচনারের বর্তমান পণ্য ডকুমেন্টেশন বা সেন্সরের নিজেই লেবেল থেকে যাচাই করুন,যেহেতু -S উপসর্গটি রিচনারের পরিসরে বিভিন্ন সংযোগের রূপগুলির জন্য ব্যবহৃত হয়.

রিচনার সেন্সরগুলোতে স্ট্যান্ডার্ড সুরক্ষা রয়েছে: ইনস্টলেশনের সময় যদি সরবরাহের তারগুলি স্থানান্তরিত হয় তবে বিপরীত মেরুতা সুরক্ষা ক্ষতি প্রতিরোধ করে;অতিরিক্ত লোড সুরক্ষা ক্ষণস্থায়ী অতিরিক্ত লোড থেকে আউটপুট ট্রানজিস্টর ক্ষতি প্রতিরোধ করে; এবং শর্ট সার্কিট সুরক্ষা (ইলেকট্রনিক) বেতার সময় দুর্ঘটনাজনিত আউটপুট-টু-কমন শর্ট দ্বারা সেন্সরকে ধ্বংস করা থেকে বিরত রাখে।

এটি রিচনার সেন্সরগুলির জন্য প্রিমিয়াম বৈশিষ্ট্য নয়, এটি আইএএস-১০ লাইন জুড়ে স্ট্যান্ডার্ড।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ আইএসএএস-১০-০৪-এস-এ -এস উপসর্গটি কী বোঝায়?

রেচনারের আইএএস সিরিজ নামকরণে, কোর পার্ট নম্বরের পরে উপসর্গ কোডগুলি সংযোগের ধরণ, তারের উপাদান এবং অন্যান্য নির্দিষ্ট বিকল্পগুলি চিহ্নিত করে।-এস প্রত্যয় সাধারণত কিছু রেচনার কনফিগারেশনে একটি নির্দিষ্ট ক্যাবল বা সংযোগকারী বৈকল্পিককে চিহ্নিত করে,

S একটি স্টেইনলেস স্টীল হাউজিং বিকল্প নির্দেশ করে; অন্যদের মধ্যে, এটি তারের দৈর্ঘ্য বা সংযোগকারী টাইপ চিহ্নিত করে।

চূড়ান্ত ব্যাখ্যার জন্য রেচনারের প্রোডাক্ট কোড ডিকোডার বা আইএএস-১০-০৪-এস-এর জন্য নির্দিষ্ট ডেটা শীট প্রয়োজন।বৈদ্যুতিক সংযোগের সঠিক বিন্যাসের জন্য রেচনারের প্রযুক্তিগত ডকুমেন্টেশন বা সেন্সরের পণ্যের লেবেল দেখুন.

প্রশ্ন ২ঃ আইএএস-১০ সিরিজের রেটিং হল ১০৩৫ ভোল্ট ডিসি। এর মানে কি সেন্সরটি ৩৫ ভোল্টের উপরে ক্ষতিগ্রস্ত?

৩৫ ভোল্টের উপরে স্থায়ী ভোল্টেজ সেন্সরের অভ্যন্তরীণ ইলেকট্রনিক্সকে ক্ষতিগ্রস্ত করতে পারে।লোড সুইচিংয়ের সময় শিল্পের ডিসি সরবরাহগুলিতে 35V এর উপরে প্রান্তিক ভোল্টেজ স্পাইকগুলি আংশিকভাবে সেন্সরের সুরক্ষা সার্কিট দ্বারা শোষিত হয়, কিন্তু স্থায়ী ওভারভোল্টেজ নামমাত্র অপারেটিং পরিসীমা বাইরে।

যেখানে 35V এর উপরে ভোল্টেজ ভ্রমণ সম্ভব, সেখানে সরবরাহ এবং সেন্সরের সরবরাহ টার্মিনালের মধ্যে একটি অস্থায়ী দমনকারী বা ভোল্টেজ ক্ল্যাম্প ব্যবহার করুন।

প্রশ্ন 3: আইএএস-১০-০৪-এস সেন্সরগুলিকে সিরিয়াল বা সমান্তরালভাবে সংযুক্ত করা যেতে পারে?

রেচনারের আইএএস সেন্সরগুলি সিরিজ (এন্ড লজিক) বা সমান্তরাল (ওআর লজিক) এ সংযুক্ত হতে পারে। সিরিজে সমস্ত সেন্সরগুলির মোট ভোল্টেজ ড্রপগুলি যোগ করা হয় 10 35V সরবরাহের সাথে,সর্বাধিক 2 ′′3 সেন্সরকে ডেইজি-চেইন করা যেতে পারে আগে আউটপুটের সমষ্টিগত ভোল্টেজ ড্রপ কার্যকর ভোল্টেজকে ডাউনস্ট্রিম লোডের সর্বনিম্ন প্রান্তিকের নীচে হ্রাস করে.

সমান্তরালভাবে, পৃথক অবশিষ্ট (অফ-স্টেট) ভোল্টেজ যোগ করা হয়; সমান্তরালভাবে তিনটিরও বেশি সেন্সর সংযুক্ত করা সমন্বিত ফুটোকে মিথ্যাভাবে সংবেদনশীল লোডগুলি সক্রিয় করতে পারে।এই সীমাবদ্ধতাগুলি সাধারণ নির্দেশিকা; নির্দিষ্ট কনফিগারেশনের জন্য রেচনারের আইএএস অ্যাপ্লিকেশন নোট থেকে যাচাই করুন।

প্রশ্ন 4: আইএসএএস-১০-০৪-এস কীভাবে আচরণ করে যখন লক্ষ্যটি সম্মুখের পরিবর্তে একটি কোণে কাছে আসে?

একটি ইন্ডাক্টিভ সেন্সরের ইলেক্ট্রোম্যাগনেটিক সেন্সিং ফিল্ড সেন্সিং ফেসের সবচেয়ে দৃ strongly়ভাবে অনুভূমিকভাবে প্রজেক্ট করে (অক্ষীয় পদ্ধতি) ।একটি কোণ থেকে নিকটবর্তী লক্ষ্যমাত্রা একটি সুইচিং পয়েন্ট উত্পাদন করে যা নামমাত্র সনাক্তকরণ দূরত্ব থেকে পরিবর্তিত হয়, পদ্ধতির জ্যামিতির উপর নির্ভর করে।

০.৮ মিমি পরিসরে অবস্থান সংবেদনের জন্য, যান্ত্রিক ইনস্টলেশনটি লক্ষ্যবস্তুকে অক্ষীয় পদ্ধতিতে সীমাবদ্ধ করা উচিত।

কোণযুক্ত পদ্ধতিগুলি সুইচিং অবস্থানে অনিশ্চয়তা প্রবর্তন করে যা উল্লম্ব থেকে পদ্ধতির কোণ বিচ্যুতির অনুপাতে বৃদ্ধি পায়।

প্রশ্ন ৫ঃ আইএএস-১০-০৪-এস কি জিংক বা নিকেলযুক্ত অংশ সনাক্ত করার জন্য উপযুক্ত?

জিংক ডাই-কাস্ট এবং নিকেল-প্লেটেড অংশগুলি বৈদ্যুতিকভাবে পরিবাহী ধাতু যা ইন্ডাক্টিভ সেন্সরগুলি সনাক্ত করে। জিংকের জন্য সংশোধন ফ্যাক্টরটি আয়রন স্ট্যান্ডার্ডের কাছাকাছি (প্রায় 0.8 ‰ 1.) ।অ্যালগির উপর নির্ভর করে), তাই জিংক টার্গেট প্রায় পূর্ণ 0.8mm রেট সেন্সিং দূরত্ব উত্পাদন।

স্টিলের পাত্রে নিকেল প্লাটিং ইন্ডাক্টিভ ক্ষেত্রের জন্য মূলত স্বচ্ছ। সেন্সরটি অন্তর্নিহিত ইস্পাত সনাক্ত করে।কার্যকরী দূরত্ব স্তর ধাতুর সংশোধন ফ্যাক্টর উপর নির্ভর করে.

অ্যালুমিনিয়ামের উপর পাতলা লেপ দেওয়ার জন্য, এই সেন্সরের জন্য আয়রন সেন্সিং দূরত্বের প্রায় 30% আশা করুন।
