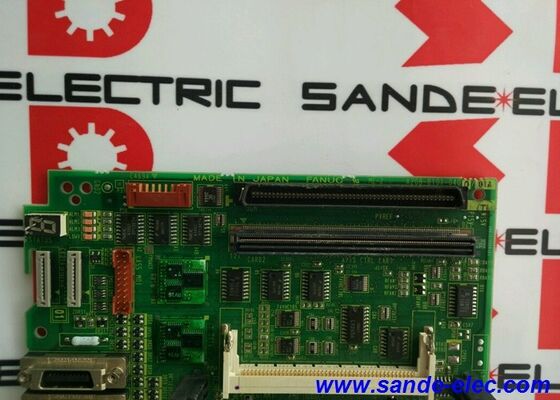

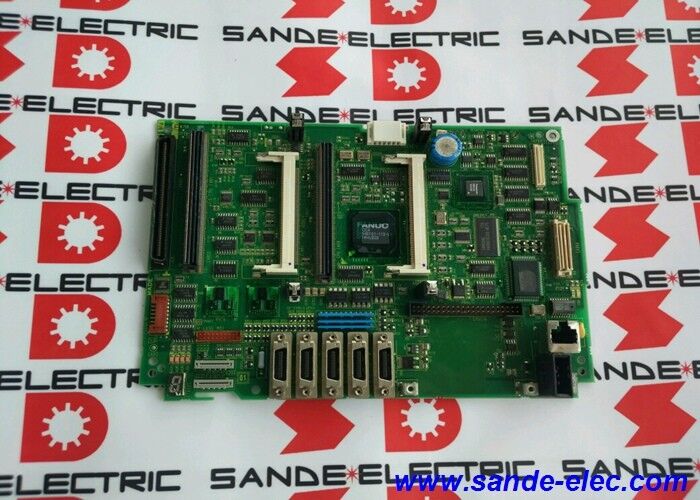

ব্যবহৃত FANUC সার্কিট বোর্ড A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400∙ FANUC 30i-A এবং 31i-A5 প্রধান পিসিবি A4 মাস্টার বোর্ড / A20B-8101 সিরিজ / এলসিডি / এমডিআই ইউনিট ইনস্টল / FS30i প্ল্যাটফর্ম

সিরিজ ৩০আই-এ এবং ৩১আই-এ৫ FANUC এর হাই-এন্ড প্ল্যাটফর্ম

FANUC সিরিজ 30i/31i/32i প্ল্যাটফর্ম FANUC এর আই-সিরিজ সিএনসি আর্কিটেকচারের শীর্ষ স্তরকে উপস্থাপন করে। প্রসেসিং ক্ষমতা এবং অক্ষের সংখ্যা অনুসারে সিরিজ 16i/18i/21i এর উপরে অবস্থিত,30i/31i/32i সিরিজটি সবচেয়ে চাহিদাপূর্ণ মেশিন টুল অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে:

সিরিজ ৩০আই-এ:FANUC-এর সবচেয়ে সক্ষম CNC-র ∙ ৯টি পথ, ৩২টি অক্ষ এবং ৪টি স্পিন্ডল সমর্থন করে। অত্যন্ত জটিল মাল্টি-স্পিন্ডল মেশিনিং সেন্টার, ট্রান্সফার লাইন,এবং সমন্বিত মেশিন সিস্টেম যেখানে অন্য কোন সিএনসি পর্যাপ্ত অক্ষ সংখ্যা বা প্রোগ্রাম ক্ষমতা প্রদান করে না.

সিরিজ ৩১আই-এ৫ঃএকই 3xi পরিবারের একটি উচ্চ-পারফরম্যান্স সিএনসি 5 অক্ষের মেশিনিংয়ের জন্য কনফিগার করা হয়েছে যা 5 অক্ষের একযোগে কনট্যুরিংয়ের জন্য অনুকূলিত উন্নত এআই সার্ভো এবং স্পিন্ডল নিয়ন্ত্রণ বৈশিষ্ট্যগুলির সাথে।"A5" নামকরণ এই নির্দিষ্ট 31i-A কনফিগারেশন বৈকল্পিক চিহ্নিত করে.

A20B-8101-0400 হল মাস্টার বোর্ড যা এই প্ল্যাটফর্মগুলির জন্য সমস্ত সিএনসি ফাংশনকে একত্রিত করে।

পণ্য সম্পর্কিত মূল তথ্য

A4 বনাম A5 30i সিরিজের প্রধান PCB প্রকার

A20B-8101 সিরিজের মধ্যে, 30i/31i প্রধান PCB একাধিক প্রকারের নামকরণে আসেঃ

"এ৪" এবং "এ৫" টাইপ নামকরণ একই ৩০আই/৩১আই প্রধান PCB পরিবারের মধ্যে বিভিন্ন হার্ডওয়্যার প্রজন্ম বা সক্ষমতা কনফিগারেশন চিহ্নিত করে।A20B-8101-0401 (A5 প্রকার) "30i/31i/32i সিরিজ মডেল A এর জন্য পিসি ফাংশন ছাড়াই" হিসাবে বর্ণনা করা হয়েছে ′′ যা 0401 ইন্টিগ্রেটেড পিসি বিকল্প ছাড়াই কনফিগারেশনের জন্য. A20B-8101-0400 (A4 টাইপ) বিশেষভাবে 30i-A এবং 31i-A5 এর জন্য কাজ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

30i-A প্রধান বোর্ডের ত্রুটিঃএকটি FANUC 30i-A মেশিনিং সেন্টার সিস্টেমের মাস্টার বোর্ড একটি ত্রুটি বিকাশ করে ¢ সিএনসি প্রারম্ভিকীকরণ ব্যর্থ হয়, বা স্থায়ী যোগাযোগ ত্রুটি স্বাভাবিক অপারেশন প্রতিরোধ করে।A20B-8101-0400 এর পরিবর্তে. এসআরএএম ডেটা পুনরুদ্ধার করা হয় এবং সিএনসি অপারেশন পুনরায় শুরু হয়।

৩১আই-এ৫ ৫ অক্ষের মেশিন সেন্টারের রক্ষণাবেক্ষণঃ৩১আই-এ৫ কন্ট্রোল সহ একটি ৫ অক্ষের মেশিনিং সেন্টারে নিয়ন্ত্রক সিস্টেম পুনর্নির্মাণের সময় প্রধান পিসিবি প্রতিস্থাপন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-8101-0400 প্রতিস্থাপনের আগে কোন SRAM ডেটা ব্যাকআপ করা উচিত?

প্রতিস্থাপন শুরু করার আগে এসআরএমে সংরক্ষিত সমস্ত মেশিন-নির্দিষ্ট ডেটা সিএনসির ALL IO বা ডেটা ম্যানেজমেন্ট ফাংশনের মাধ্যমে ব্যাক আপ করা উচিত। এর মধ্যে রয়েছেঃ সিএনসি পরামিতি (অক্ষ সেটিংস,সফটওয়্যার সীমাবদ্ধতা, লাভ), পিএমসি সিঁড়ি প্রোগ্রাম, অংশ প্রোগ্রাম, টুল অফসেট, কাজ সমন্বয় অফসেট, এবং কাস্টম ম্যাক্রো ভেরিয়েবল। এই ব্যাকআপ ছাড়া, বোর্ড অপসারণ করা হলে তথ্য স্থায়ীভাবে হারিয়ে যায়।

প্রশ্ন ২ঃ A20B-8101-0400 প্রতিস্থাপনের সময় CPU মডিউলটি স্থানান্তরিত হয়?

সিপিইউ মডিউলটি মাস্টার বোর্ডে প্লাগ করে। মাস্টার বোর্ড প্রতিস্থাপনের সময়, সিপিইউ মডিউলটি সাধারণত প্রতিস্থাপন বোর্ডে স্থানান্তরিত হয়। সিপিইউ মডিউল নিজেই ব্যর্থ উপাদান নয়।FANUC 30i-A রক্ষণাবেক্ষণ ম্যানুয়াল থেকে নিশ্চিত করুন যে CPU মডিউল স্থানান্তর প্রতিস্থাপন পদ্ধতির জন্য নির্দিষ্ট করা হয়েছে কিনা.

প্রশ্ন 3: A20B-8101-0400 (A4) এবং A20B-8101-0401 (A5) এর মধ্যে পার্থক্য কী?

A4 প্রকার (A20B-8101-0400) 30i-A এবং 31i-A5 এর জন্য নিশ্চিত করা হয়েছে। A5 প্রকার (A20B-8101-0401) PC ফাংশন ছাড়াই 30i/31i/32i সিরিজের জন্য নিশ্চিত করা হয়েছে।বোর্ডগুলি 30i-A/31i প্ল্যাটফর্মের মধ্যে বিভিন্ন কনফিগারেশনে পরিবেশন করে এবং বিনিময়যোগ্য নয়.

প্রশ্ন 4: কোন পাওয়ার সাপ্লাই মডিউল A20B-8101-0400 এর সাথে কাজ করে?

সিএনসি-শপিং নিশ্চিত করেছে যে সংলগ্ন A20B-8101-0401 "ফ্যানুক FS30i পাওয়ার সাপ্লাই মডিউল A20B-8101-0010 দিয়ে মাউন্ট করা হয়েছে।" একই মাস্টার বোর্ড পরিবারের A20B-8101-0400 একই FS30i পাওয়ার সাপ্লাই ব্যবহার করে (A20B-8101-0010).

প্রশ্ন 5: A20B-8101-0400 32i-A সিস্টেমে ব্যবহার করা যেতে পারে?

পণ্যের বিবরণ বিশেষভাবে 30i-A এবং 31i-A5 সামঞ্জস্যতা চিহ্নিত করে। সিরিজ 32i-A একই হার্ডওয়্যার পরিবারের মধ্যে রয়েছে তবে এটি একটি ভিন্ন সিএনসি বৈকল্পিক।
