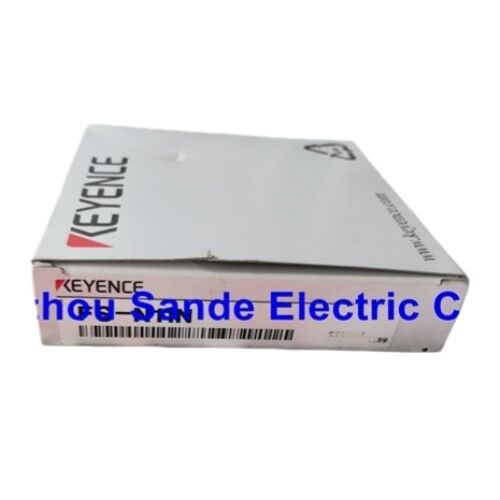

FS-N11N ডিজিটাল ফাইবার অপটিক এম্প্লিফায়ার সেন্সর FSN11N

Keyence FS-N11N∙ ∙ ডিজিটাল ফাইবার অপটিক সেন্সর এম্প্লিফায়ার ∙ এনপিএন আউটপুট, ৬টি রেসপন্স মোড, এপিসি, ১২২৪ভিডিসি, প্রধান ইউনিট

সংক্ষিপ্ত বিবরণ

দ্যকীয়েন্স FS-N11NKeyence এর ডিজিটাল ফাইবার অপটিক সেন্সর এম্প্লিফায়ারগুলির FS-N সিরিজের NPN আউটপুট, ক্যাবল-টাইপ প্রধান ইউনিট। এটি পৃথকভাবে মাউন্ট করা ফাইবার অপটিক সেন্সর হেডের মাধ্যমে প্রাপ্ত হালকা সংকেতগুলি প্রক্রিয়া করে,এফএস-এন সিরিজের ডিজিটাল সিগন্যাল প্রসেসিং প্রয়োগ করে, এবং মেশিন নিয়ামক একটি বিচ্ছিন্ন NPN সুইচিং সংকেত আউটপুট।

ছয়টি নির্বাচনযোগ্য প্রতিক্রিয়া সময় মোড ০ থেকে 50μs HIGH SPEED থেকে 16ms MEGA পর্যন্ত ০ একই শারীরিক ইউনিটকে দ্রুততম বাছাই এবং গণনা চক্র থেকে স্থিতিশীল পর্যন্ত অ্যাপ্লিকেশনগুলি পরিবেশন করতে দেয়,বৈদ্যুতিকভাবে গোলমালপূর্ণ পরিবেশে ধীর গতির বস্তুর শব্দ ফিল্টারযুক্ত সনাক্তকরণ.

এফএস-এন সিরিজ সিগন্যাল প্রসেসিং এম্প্লিফায়ার থেকে সেন্সর হেডকে সম্পূর্ণরূপে আলাদা করে।

ফাইবার অপটিক হেড সরাসরি সনাক্তকরণ পয়েন্টে মাউন্ট করা হয় ঘনিষ্ঠ মেশিন গহ্বর, গরম পৃষ্ঠের কাছাকাছি, উচ্চ কম্পন অবস্থানে,অথবা যেখানে কোন প্রচলিত ফটো ইলেকট্রিক সেন্সর শরীর বেঁচে থাকবে না বা ফিট হবে না.

FS-N11N এম্প্লিফায়ারটি শত্রু পরিবেশ থেকে দূরে একটি পরিষ্কার, অ্যাক্সেসযোগ্য DIN রেল প্যানেল অবস্থানে মাউন্ট করা হয়।

গ্লাস বা প্লাস্টিকের ফাইবার অপটিক ক্যাবল যা এম্প্লিফায়ারের মাথাকে সংযুক্ত করে কেবল আলো বহন করে ∙ কোনও বৈদ্যুতিক সংকেত সনাক্তকরণ পয়েন্টে ভ্রমণ করে না,যা সেন্সিং লোকেশনে ইএমআই পিকআপকে বাদ দেয় এবং এমন পরিবেশে ব্যবহারের অনুমতি দেয় যেখানে বৈদ্যুতিক সেন্সরগুলি মিথ্যা আউটপুট তৈরি করবে.

৪টি উপাদানযুক্ত লাল এলইডি আলোর উৎস ফাইবার অপটিক ক্যাবলের গ্রহণীয় শঙ্কু জুড়ে বিস্তৃত, স্থিতিশীল আলোকসজ্জা প্রদান করে।ডিজিটাল ফাইবার এম্প্লিফায়ারগুলির জন্য নির্দিষ্ট করা ধারাবাহিক সনাক্তকরণ থ্রেশহোল্ডে অবদান.

এপিসি (অটোমেটিক পাওয়ার কন্ট্রোল), ফ্যাক্টরি অফ ডিফল্ট থেকে চালু বা বন্ধ করা যায়, তাপমাত্রা পরিবর্তনের এবং এলইডি বৃদ্ধির নির্বিশেষে অবিচ্ছিন্নভাবে নির্গত আলোর তীব্রতা বজায় রাখে,সেন্সরের সেবা জীবন জুড়ে সনাক্তকরণের মার্জিনকে আরও স্থিতিশীল করা.

মূল বৈশিষ্ট্যাবলী

ছয়টি প্রতিক্রিয়া মোড প্রতিটি অ্যাপ্লিকেশন গতির জন্য একটি এম্প্লিফায়ার

এফএস-এন 11 এন এর ছয়টি প্রতিক্রিয়া সময় সেটিংস 50μs থেকে 16ms পর্যন্ত 320: 1 পরিসীমা জুড়ে রয়েছে, যা বেশিরভাগ প্রতিযোগিতামূলক ফাইবার এম্প্লিফায়ারগুলির চেয়ে বিস্তৃত স্প্যান।প্রতিটি মোড কি প্রদান করে তা বোঝা ¢ এবং এটি খরচ ¢ কার্যকরভাবে FS-N11N ব্যবহার করার চাবিকাঠি.

হাই স্পিড এ 50μs হল দ্রুততম মোড, উচ্চ গতির কনভেয়রগুলিতে পৃথক ছোট অংশ সনাক্ত করার জন্য উপযুক্ত, ফাইবারের মাধ্যমে এনকোডার থেকে ইমপ্লান্স গণনা,অথবা যে কোন অ্যাপ্লিকেশন যেখানে সনাক্তকরণ উইন্ডো এক মিলিসেকেন্ডের চেয়ে কম.

HIGH SPEED মোডে, হস্তক্ষেপ প্রতিরোধ নিষ্ক্রিয় করা হয় (0 ইউনিট), যার অর্থ একই শারীরিক এলাকায় কাজ করা একাধিক FS-N এম্প্লিফায়ারগুলি যদি তাদের আলোর উত্সগুলি ওভারল্যাপ হয় তবে একে অপরকে প্রভাবিত করতে পারে।

হাই স্পিডে, সনাক্তকরণ মার্জিন এবং গোলমাল প্রতিরোধ ক্ষমতা গতির অধীনে থাকে।

FINE at 250µs activates 4 interference-prevention units — a significant jump in mutual interference resistance for applications where multiple fiber sensors operate in close proximity while still requiring sub-millisecond response.

টিউআরবিও থেকে মেগা মোডগুলি ক্রমাগত ফিল্টারিং এবং হস্তক্ষেপ প্রতিরোধ (টিউআরবিও / সুপার / আল্ট্রা / মেগাতে 8 ইউনিট পর্যন্ত) প্রতিক্রিয়া গতির ব্যয় করে।

4 এমএস এ ইউএলটিআরএ এবং 16 এমএস এ মেগা বৈদ্যুতিকভাবে গোলমাল শিল্প পরিবেশে ধীর গতির লক্ষ্যগুলির জন্য উপযুক্ত যেখানে স্থিতিশীল, মিথ্যা-আউটপুট মুক্ত সনাক্তকরণ সুইচিং গতির চেয়ে অগ্রাধিকার পায়।

যখন হস্তক্ষেপ প্রতিরোধ দ্বিগুণ মোডে সেট করা হয়, তখন পরিচালনাযোগ্য হস্তক্ষেপ-প্রতিরোধ ইউনিটগুলির সংখ্যা দ্বিগুণ হয় যা খুব কাছাকাছি অনেক FS-N এম্প্লিফায়ার সহ প্যানেল কনফিগারেশনে কার্যকর।

প্রধান ইউনিট স্থাপত্য এবং সম্প্রসারণ

মূল ইউনিট হিসাবে, FS-N11N হল মাল্টি-অক্ষ ফাইবার সেন্সর প্যানেলগুলির জন্য শুরু পয়েন্ট। Keyence FS-N সম্প্রসারণ ইউনিটগুলি সরাসরি প্রধান ইউনিটের সাইড বাস ইন্টারফেসে সংযুক্ত হয়,প্রধান ইউনিটের পাওয়ার সাপ্লাই এবং কমিউনিকেশন আউটপুট ভাগ করে নেওয়া প্রতিটি অতিরিক্ত অক্ষের জন্য অতিরিক্ত তারের প্রয়োজন ছাড়াই.

এই ডেইজি-চেইন আর্কিটেকচারটি ফাইবার অপটিক সেন্সর দ্বারা পরিবেশন করা পাঁচ, দশ বা তার বেশি সনাক্তকরণ পয়েন্ট সহ মেশিনে প্যানেল তারের জটিলতা হ্রাস করে।

ওএলইডি ডিসপ্লে উচ্চ কন্ট্রাস্ট রিডিং প্রদান করে প্রাপ্ত আলোর তীব্রতা, সেট থ্রেশহোল্ড মান,এবং বর্তমান আউটপুট অবস্থা ¢ তথ্য যা পূর্বে শুধুমাত্র পুরাতন ফাইবার এম্প্লিফায়ার প্রজন্মের অ্যানালগ সুইং মিটার থেকে পাওয়া যায়.

সেটআপের সময়, ডিসপ্লেটি এক-স্পর্শ ক্যালিব্রেশনকে অনুমতি দেয়ঃ শেখার ফাংশন লক্ষ্য অবস্থানে আলোর স্তরটি নমুনা করে, সর্বোত্তম প্রান্তিক হিসাব করে এবং এটি ম্যানুয়াল সমন্বয় ছাড়াই প্রয়োগ করে।

উৎপাদন চলাকালীন, OLED ডিসপ্লেটি প্রাপ্ত সংকেত এবং প্রান্তিকের মধ্যে মার্জিন দেখায়,যা সেন্সরটি তার সুইচিং সীমানার কতটা কাছাকাছি কাজ করছে তার রিয়েল-টাইম সূচক। একটি ছোট মার্জিন সিগন্যাল দেয় যে একটি মিথ্যা আউটপুট হওয়ার আগে সনাক্তকরণ সেটআপের মনোযোগ প্রয়োজন।.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: কোন ফাইবার অপটিক সেন্সর হেড FS-N11N এর সাথে সামঞ্জস্যপূর্ণ?

এফএস-এন 11 এন স্ট্যান্ডার্ড ডিফুজ, ট্রান্স-রেম এবং রেট্রো-রিফ্লেক্টিভ কনফিগারেশনে কীয়েন্সের এফএস-সিরিজের ফাইবার অপটিক হেডগুলির সাথে সামঞ্জস্যপূর্ণ।

ফাইবার ইউনিটটি এম্প্লিফায়ারের ফাইবার ইনপুট পোর্টগুলির সাথে সংযুক্ত হয় ০ ইমিটার জন্য একটি, ট্রান্স-রেজ সেটআপগুলিতে রিসিভারের জন্য একটি, বা বিচ্ছিন্ন ধরণের জন্য একটি একক পোর্ট।FS-V বা পুরোনো সিরিজের ফাইবার ইউনিটগুলির জন্য অ্যাডাপ্টার ক্যাবল প্রয়োজন হতে পারে; FS-N সিরিজের নয় এমন ফাইবার হেডের জন্য অর্ডার দেওয়ার আগে Keyence এর সাথে সামঞ্জস্যতা নিশ্চিত করুন।

প্রশ্ন ২ঃ এপিসি কী করে এবং কখন এটি চালু করা উচিত?

এপিসি (অটোমেটিক পাওয়ার কন্ট্রোল) তাপমাত্রা পরিবর্তন এবং এলইডি বৃদ্ধির ক্ষতিপূরণ দেওয়ার জন্য নির্গত আলোর তীব্রতা ক্রমাগত পর্যবেক্ষণ করে এবং সামঞ্জস্য করে।নির্গত তীব্রতা স্থির এবং সনাক্তকরণ মার্জিন তাপমাত্রা চরম উপর সামান্য পরিবর্তন হতে পারে.

পরিবর্তনশীল তাপমাত্রার পরিবেশে বা যেখানে সেন্সরটি পুনরায় ক্যালিব্রেশন ছাড়াই দীর্ঘ সময়ের জন্য কাজ করবে এমন অ্যাপ্লিকেশনগুলির জন্য এপিসি চালু করুন।এবং যেখানে সময়ের সাথে সাথে একটি ধারাবাহিক সনাক্তকরণ থ্রেশহোল্ড বজায় রাখা গুরুত্বপূর্ণবেশিরভাগ স্ট্যান্ডার্ড অ্যাপ্লিকেশনগুলিতে, মাঝে মাঝে পুনরায় ক্যালিব্রেশন সহ এপিসি বন্ধ করা গ্রহণযোগ্য।

প্রশ্ন 3: সর্বাধিক আউটপুট বর্তমান 100mA স্বতন্ত্র এবং 20mA মাল্টি-সংযুক্ত হিসাবে তালিকাভুক্ত করা হয়েছে এর অর্থ কী?

যখন FS-N11N একা ব্যবহার করা হয়, তার NPN আউটপুট 100mA পর্যন্ত ডুবে যেতে পারে। যখন একাধিক FS-N ইউনিট একটি সিরিজ সম্প্রসারণ চেইন ভাগ একটি সাধারণ সরবরাহ,একক আউটপুট বর্তমান 20mA সীমাবদ্ধ করা হয় ভাগ করা বাস মোট বর্তমান ক্ষমতা মধ্যে থাকা.

সর্বদা নিশ্চিত করুন যে সংযুক্ত লোড ‡ পিএলসি ইনপুট কার্ড, রিলে কয়েল, বা সূচক ‡ ইনস্টলেশন কনফিগারেশনের জন্য প্রযোজ্য সীমার মধ্যে বর্তমান গ্রহণ করে।

প্রশ্ন ৪ঃ এফএস-এন১১এন কি ১২ ভোল্ট ডিসি সরবরাহের মাধ্যমে কাজ করতে পারে?

হ্যাঁ। এফএস-এন 11 এন 12 ′′ 24 ভি ডিসি (± 10%) গ্রহণ করে, সুতরাং একটি 12 ভি সরবরাহ স্পেসের মধ্যে রয়েছে। 12 ভি এ এনপিএন ওপেন সংগ্রাহক অবশিষ্ট ভোল্টেজ (1 ভি বা তারও কম) এবং আউটপুট বর্তমানের সীমা অপরিবর্তিত থাকে।

PLC ইনপুট সার্কিটটি 12V ড্রাইভ স্তরের সাথে সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন যদি সরবরাহটি 12V হয় some কিছু PLC ইনপুটগুলির জন্য একটি উচ্চতর ON ভোল্টেজ থ্রেশহোল্ড প্রয়োজন যা 12V এ নির্ভরযোগ্যভাবে পূরণ করা যায় না।

প্রশ্ন ৫ঃ একক FS-N11N প্রধান ইউনিটে কতটি FS-N সম্প্রসারণ ইউনিট সংযুক্ত করা যায়?

Keyence FS-N সিরিজের সিস্টেম ডকুমেন্টেশনে একক প্রধান ইউনিটের সাথে সংযোগ স্থাপন করতে পারে এমন সম্প্রসারণ ইউনিটের সংখ্যা নির্দিষ্ট করে।ব্যবহারিক সীমাবদ্ধতা সমস্ত সংযুক্ত ইউনিট এবং প্রধান ইউনিটের অভ্যন্তরীণ সরবরাহ ক্ষমতা মোট বর্তমান ড্রপ উপর নির্ভর করে.

বড় ফাইবার সেন্সর প্যানেলের জন্য, FS-N11N প্রধান ইউনিট প্রতি অক্ষ ডেইজি-চেইন প্রতি একাধিক সম্প্রসারণ ইউনিট সমর্থন করতে পারে;মূল ইউনিটের নির্দিষ্ট ফার্মওয়্যার সংশোধনের জন্য কীয়েন্সের বর্তমান FS-N সিরিজের কনফিগারেশন গাইড থেকে সর্বাধিক সম্প্রসারণের সংখ্যা নিশ্চিত করুন.
