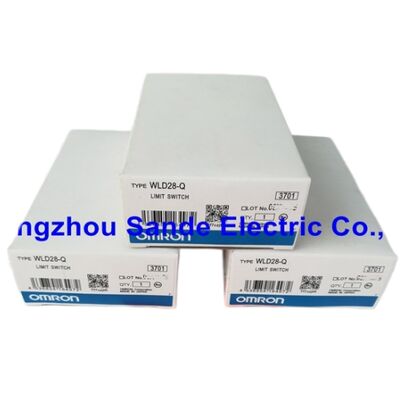

নতুন ওম্রন WLD28-Q WLD28Q লিমিট সুইচ ফ্রি শিপিং দ্রুত ডেলিভারি

ওম্রন WLD28-Q∙ সাধারণ উদ্দেশ্য সীমানা সুইচ ∙ কয়েল স্প্রিং অ্যাকুয়েটর (6.5 ডায়া. × 140 মিমি), স্ন্যাপ অ্যাকশন, এসপিএসটি-নো + এসপিএসটি-এনসি, 10 এ / 500 ভিএসি, স্ব-রিসেট, আইপি 67

সংক্ষিপ্ত বিবরণ

দ্যOmron WLD28-Qএটি ডাব্লুএল সিরিজের সাধারণ-উদ্দেশ্য সীমাবদ্ধতা সুইচ এর একটি কয়েল স্প্রিং অ্যাকুয়েটর ভেরিয়েন্ট। √ ডাব্লুএল ২৮ বডিটি একটি স্টেইনলেস স্টিলের কয়েল স্প্রিং দিয়ে সজ্জিত যা তারের ব্যাসার্ধ 6.5 মিমি এবং মোট দৈর্ঘ্য 140 মিমি।একটি ওমনিডাইরেকশনাল এপ্রোচ অ্যাকুয়েটর প্রদান করে যা কোনও পার্শ্বীয় দিক থেকে যোগাযোগের সময় বিচ্যুত হয় এবং যোগাযোগের শক্তি অপসারণের পরে নিরপেক্ষ অবস্থানে স্বয়ংক্রিয়ভাবে পুনরায় সেট করে.

সুইচ শরীরের ভিতরে স্ন্যাপ অ্যাকশন প্রক্রিয়া একটি পরিষ্কার,চালক উপাদানটির অ্যাক্সেস গতি নির্বিশেষে রিবাউন্ড-হ্রাসযুক্ত যোগাযোগের রূপান্তর একটি ধীর গতির মেশিন টেবিল থেকে একটি দ্রুত চক্রের কনভেয়র ধাক্কা.

ডব্লিউএল সিরিজটি শারীরিক যোগাযোগের মাধ্যমে সাধারণ উদ্দেশ্যে মেশিনের অবস্থান সনাক্তকরণের জন্য ওম্রনের প্রাথমিক লাইন।

যেখানে ইনডাক্টিভ এবং ফটো ইলেকট্রিক সেন্সরগুলি স্ট্যান্ডার্ড উপস্থিতি / অনুপস্থিতি সনাক্তকরণের জন্য নতুন ডিজাইনের সীমানা সুইচগুলিকে ব্যাপকভাবে প্রতিস্থাপন করেছে,ডাব্লুএল সিরিজটি এমন প্রেক্ষাপটে সক্রিয় প্রয়োগ বজায় রাখে যেখানে শারীরিক যোগাযোগ সঠিক সনাক্তকরণ পদ্ধতি: নমনীয় বা নরম অংশ সনাক্তকরণ যেখানে সুইচকে শারীরিকভাবে লক্ষ্যবস্তুর সাথে বিচ্যুত করতে হবে, পরিবর্তে একটি ফাঁকে ধাতু সনাক্ত করতে হবে,যাত্রাপথের দিক পরিবর্তনশীল বা সর্বমুখী হলে চালক উপাদান, এবং এমন ইনস্টলেশন যেখানে কয়েল স্প্রিংয়ের নমনীয় ভ্রমণ এমন লক্ষ্যগুলি সনাক্ত করতে সক্ষম করে যা একটি শক্ত প্লঞ্জার বা রোলারকে ক্ষতিগ্রস্থ করবে।

WLD28 পণ্য পরিবারের মধ্যে এই বৈকল্পিকটি সংজ্ঞায়িত করে স্প্রিং স্প্রিং অ্যাকুয়েটরটি বিশেষ বৈশিষ্ট্য।

স্টেইনলেস স্টীল কয়েল শীতল তরল এবং তেল পরিবেশে জারা প্রতিরোধের প্রদান করে,এবং 140 মিমি স্প্রিং দৈর্ঘ্য একটি উদার actuation জোন দেয় √ স্প্রিং deflects এবং একটি যাত্রা দৈর্ঘ্য অনেক বেশি উপর অভ্যন্তরীণ সুইচ actuates একটি প্লঞ্জার বা রোলার স্থান দিতে পারে.

এই বর্ধিত অ্যাক্টিভেশন ভ্রমণটি পাসিং লক্ষ্যগুলি সনাক্ত করার জন্য মূল্যবান যেখানে পদ্ধতির সঠিকভাবে নিয়ন্ত্রণ করা হয় না,অথবা যখন মেশিনের অবস্থান পুনরাবৃত্তিযোগ্যতা একটি স্বল্প ভ্রমণ প্লঞ্জার নির্ভরযোগ্য actuation গ্যারান্টি যথেষ্ট নয়.

মূল বৈশিষ্ট্যাবলী

কোল স্প্রিং অ্যাকুয়েটর √ যে কোন কোণ থেকে Omnidirectional যোগাযোগ

কয়েল স্প্রিংটি ডাব্লুএল সিরিজের সবচেয়ে বহুমুখী actuator। রোলার প্লঞ্জার (শুধুমাত্র উল্লম্ব / অক্ষীয় পদ্ধতিতে কাজ করে) বা রোলার লিভার (ভ্রমনের একটি নির্দিষ্ট সমতল উপর কাজ করে) এর বিপরীতে, the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

এই ওমনিডাইরেকশনাল বৈশিষ্ট্যটি সারিবদ্ধতার প্রয়োজনীয়তা দূর করে দেয় যা অন্যান্য actuator প্রকারগুলিকে সুনির্দিষ্ট লক্ষ্যবস্তু অ্যাক্সেস জ্যামিতির উপর নির্ভর করে।

স্টেইনলেস স্টিলের কয়েলটি 6.5 মিমি তারের ব্যাসার্ধে শিল্প পরিবেশের জন্য উপাদান শক্তি এবং জারা প্রতিরোধের সরবরাহ করে।

140 মিমি সামগ্রিক স্প্রিং দৈর্ঘ্য ব্যবহারযোগ্য ভ্রমণের প্রায় 100 মিমি + এর একটি অ্যাক্টিভেশন জোন তৈরি করে।স্প্রিংয়ের দৈর্ঘ্য বরাবর একটি উদার সনাক্তকরণ উইন্ডো প্রদান করে যা প্লঞ্জার actuators প্রদান করতে পারে না.

প্রেসের অংশ ইজেকশন সনাক্তকরণ, কনভেয়র জ্যাম সনাক্তকরণ যেখানে একটি পণ্য যে কোনও দিক থেকে ঠেলে দিতে পারে, অবিচ্ছিন্ন প্রক্রিয়া সরঞ্জামগুলিতে ওয়েব বা স্ট্রিপ ব্রেক সনাক্তকরণের মতো অ্যাপ্লিকেশনগুলির জন্যএবং নমনীয় উপাদানগুলির উপস্থিতি সনাক্তকরণ যা একটি শক্ত actuator ধাক্কা করতে পারে না, কয়েল স্প্রিং এর নমনীয়, omnidirectional প্রতিক্রিয়া সক্ষম বৈশিষ্ট্য।

স্ন্যাপ অ্যাকশন মেকানিজম

স্ন্যাপ অ্যাকশন মেকানিজম একটি নির্দিষ্ট ট্রিগার পয়েন্ট পর্যন্ত একটি স্প্রিং এ শক্তি সঞ্চয় করে।তারপর এটি দ্রুত মুক্তি উচ্চ গতিতে যোগাযোগের রূপান্তর, নির্বিশেষে কিভাবে ধীরে ধীরে বা দ্রুত actuating শক্তি প্রয়োগ করা হয়.

এই গতির স্বাধীনতা দুটি ব্যবহারিক কারণে গুরুত্বপূর্ণ।

প্রথমত, ধীর গতির চালক উপাদান ∙ একটি হাইড্রোলিক টেবিল যা ১ মিমি/মিনিট গতিতে চলে।একটি ম্যানুয়াল পজিশনিং ফিক্সচার ️ সুইচ এত ধীরে ধীরে শক্তি প্রয়োগ যে একটি সহজ বসন্ত যোগাযোগ ধীরে ধীরে সুইচিং জোন অতিক্রম করবে, যোগাযোগের পৃষ্ঠতলগুলিতে যোগাযোগের বাউন্স বা বৈদ্যুতিক আর্ক একটি বর্ধিত সময়ের উত্পাদন করে।স্ন্যাপ অ্যাকশন মাইক্রোসেকেন্ডে খোলা থেকে বন্ধ (বা বন্ধ থেকে খোলা) থেকে যোগাযোগ ভ্রমণ নিশ্চিত করে এটি নির্মূল করে, চালিত উপাদানটির গতির উপর নির্ভর করে না।

দ্বিতীয়ত, স্ন্যাপ অ্যাকশন অপারেটিং গতি এবং তাপমাত্রার পুরো পরিসীমা জুড়ে ধারাবাহিক যোগাযোগ শক্তি এবং যোগাযোগ চাপ উত্পাদন করে।

স্যুইচিং পয়েন্ট পুনরাবৃত্তিযোগ্যতা ⇒ স্যুইচ-অন এবং স্যুইচ-অফ অবস্থানের মধ্যে যান্ত্রিক হিস্টেরিসিস ⇒ সংকীর্ণ এবং পূর্বাভাসযোগ্য,যে কারণে ওমরন ভ্রমণের আগে মাত্রা নির্দিষ্ট করে (সাধারণত 1.7mm WLD28 রোলার প্লঞ্জার ভেরিয়েন্টের জন্য) নির্ভুলতার সাথে।

এসপিএসটি-এনও + এসপিএসটি-এনসি ২-সার্কিট ডাবল ব্রেক

যোগাযোগ কনফিগারেশন একটি সুইচ বডি থেকে একটি স্বাভাবিকভাবে খোলা সার্কিট এবং একটি স্বাভাবিকভাবে বন্ধ সার্কিট প্রদান করে,প্রতিটি দ্বৈত বিরতি হিসাবে বাস্তবায়িত যোগাযোগ একই সময়ে দুটি পয়েন্টে সার্কিট বিরতি.

ডাবল ব্রেক যোগাযোগ একই যোগাযোগ যাত্রায় একক ব্রেক যোগাযোগ তুলনায় আর্ক বিরতি দূরত্ব দ্বিগুণ প্রদান,যে কারণে WL সিরিজ একটি কম্প্যাক্ট সুইচ শরীরের মধ্যে 10A/500VAC/600VAC যোগাযোগ রেটিং অর্জন.

মেশিন কন্ট্রোল সার্কিটগুলিতে, একটি সুইচ বডি থেকে উভয় NO এবং NC পরিচিতি পাওয়া যায়, অবস্থান আন্তঃসংযোগের জন্য স্ট্যান্ডার্ড কনফিগারেশনঃNO স্পর্শ PLC এর কাছে চালিত অবস্থান নিশ্চিত করে (প্রস্রাবটি বিচ্যুত হলে বন্ধ হয়), যখন এনসি যোগাযোগ একই সময়ে খোলা হয়, একটি সুইচ অ্যাকশন প্রদান করে যা একযোগে এক সার্কিটকে শক্তি দেয় এবং একক সুইচ অ্যাক্টিভেশনের সাথে অন্যটি বন্ধ করে দেয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: স্প্রিংকে "স্ব-রিসেট" হিসাবে বর্ণনা করা হয়েছে ¢ এটি অপারেশনের জন্য কী বোঝায়?

স্বয়ংক্রিয় পুনরায় সেট করার অর্থ হ'ল অ্যাক্টিভেটরটি স্প্রিং শক্তির অধীনে তার নিরপেক্ষ (বিনামূল্যে) অবস্থানে ফিরে আসে যখন অ্যাক্টিভেটর উপাদানটি প্রত্যাহার করে এবং যোগাযোগগুলি একই সাথে তাদের প্রাথমিক অবস্থায় ফিরে আসে (NO খোলা,এনসি বন্ধ).

কোন লকিং বা রক্ষণাবেক্ষণের কাজ নেই ✓ স্যুইচটি সক্রিয় বাহিনী অপসারণের পরে তার সক্রিয় অবস্থা ধরে রাখে না।

এটি অবস্থান সনাক্তকরণের জন্য স্ট্যান্ডার্ড কনফিগারেশনঃ সুইচটি কেবলমাত্র যখন লক্ষ্যমাত্রা স্প্রিং টিপে থাকে তখনই সক্রিয় হয়,এবং যোগাযোগ তার বিশ্রাম অবস্থায় ফিরে আসে যত তাড়াতাড়ি লক্ষ্য প্রত্যাহার.

প্রশ্ন 2: 2-সার্কিট ডাবল ব্রেক যোগাযোগ এবং একটি স্ট্যান্ডার্ড একক ব্রেক এসপিডিটি মধ্যে পার্থক্য কি?

একটি স্ট্যান্ডার্ড এসপিডিটি (একক মেরু ডাবল থ্রো) দুটি পরিচিতির মধ্যে একটি একক সাধারণ টার্মিনাল স্যুইচ করে। একটি মেরু, দুটি অবস্থান।

WLD28-Q এর 2-সার্কিট ডাবল ব্রেক যোগাযোগ কনফিগারেশন দুটি পৃথক, স্বাধীন সার্কিট প্রদান করেঃ একটি SPST-NO (একক মেরু একক নিক্ষেপ,সাধারণত খোলা) সার্কিট এবং এক SPST-NC (একক মেরু একক নিক্ষেপ), সাধারণত বন্ধ) সার্কিট, প্রতিটি ডাবল বিরতি কর্ম সঙ্গে।

দুটি সার্কিট একই সাথে স্যুইচ করে কিন্তু একে অপরের থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন। এটি NO এবং NC সার্কিটগুলিকে স্বাধীনভাবে বিভিন্ন ভোল্টেজ বা সার্কিটগুলি স্যুইচ করতে দেয়,একটি SPDT যেখানে উভয় নিক্ষেপ সাধারণ টার্মিনাল ভাগ বিপরীতে.

প্রশ্ন 3: 10A / 500VAC এ, WLD28-Q সরাসরি মোটর সার্কিট স্যুইচ করতে পারে?

10A প্রতিরোধক বর্তমানের নামকরণ 250VAC এ অ-ইন্ডাক্টিভ (প্রতিরোধক) লোডের জন্য প্রযোজ্য। মোটর লোডের জন্য,মোটর স্টার্টআপ এ ইনরশ বর্তমান (সাধারণত 6 × পূর্ণ লোড বর্তমান) সুইচ এর ইনরশ রেট মধ্যে হতে হবে, এবং মোটর লোড বর্তমানের সাথে যোগাযোগের স্থায়িত্ব 750,000 অপারেশনগুলির নামমাত্র বৈদ্যুতিক প্রতিরোধের জীবন থেকে কম।

ছোট মোটর সুইচিংয়ের জন্য (অংশিক অশ্বশক্তি), উপযুক্ত ডিরেটিংয়ের সাথে সরাসরি সুইচিং সম্ভব।

বৃহত্তর মোটরগুলির জন্য, একটি মধ্যবর্তী যোগাযোগকারী সীমা সুইচ যোগাযোগগুলি রক্ষা করে এবং এটি স্ট্যান্ডার্ড অনুশীলন।

প্রশ্ন 4: স্টেইনলেস স্টিলের স্প্রিং 140 মিমি লম্বা, এটি কীভাবে সুইচ বডিতে সংযুক্ত করা হয়?

স্প্রিং স্প্রিংটি WLD28 শরীরের সাথে মাথা বিভাগে সংযুক্ত হয়, যেখানে স্প্রিং বেসটি সুইচটির অ্যাক্টিভেশন মেকানিজমের সাথে ইন্টারফেস করে।কোন পার্শ্বীয় দিক স্প্রিং এর বিচ্যুতি অভ্যন্তরীণ স্ন্যাপ কর্ম প্রক্রিয়া শক্তি প্রেরণ.

ইনস্টলেশনের জন্য, স্যুইচ বডিটি স্যুইচ হাউজিং মাউন্টিং হোলগুলির মাধ্যমে এম 4 স্ক্রু দিয়ে মেশিনে মাউন্ট করা হয়, প্রত্যাশিত লক্ষ্যবস্তুর অভিগমনের দিকের দিকে স্প্রিংটি ওরিয়েন্টেড থাকে।স্টেইনলেস স্টীল কাঠামো শীতল তরল প্রতিরোধমেশিন টুল পরিবেশে প্রচলিত তেল এবং পরিষ্কারের উপকরণ।

Q5: সাধারণ টাইপ সেবা জীবন এবং নামমাত্র বৈদ্যুতিক স্থায়িত্ব মধ্যে পার্থক্য কি?

যান্ত্রিক জীবন (15,000,000 অপারেশন) হ'ল লোড ছাড়াই সুইচ প্রক্রিয়াটি সহ্য করে এমন অ্যাকশন সংখ্যা000 অপারেশন) নামমাত্র লোড (10A/250VAC প্রতিরোধের) এ actuations সংখ্যা, যার পরে যোগাযোগের পৃষ্ঠতলগুলিতে আর্ক ক্ষয় কারণে স্পেসিফিকেশন ছাড়িয়ে যোগাযোগের প্রতিরোধের বৃদ্ধি হতে পারে।

ছোট পিএলসি লোড (5 ′′ 20 এমএ) স্যুইচিং অ্যাপ্লিকেশনগুলিতে, কার্যকর বৈদ্যুতিক জীবন নামমাত্র 750,000 অপারেশন ′′ এর চেয়ে অনেক বেশি ′′ মাইক্রোএম্পপি পিএলসি ইনপুট কারেন্টগুলিতে যোগাযোগ ক্ষয়ক্ষতি তুচ্ছ।নামমাত্র বর্তমানের কাছাকাছি ভারী লোড সুইচিংয়ের জন্য, 750,000-অপারেশন বৈদ্যুতিক জীবন সীমাবদ্ধ স্পেসিফিকেশন।
