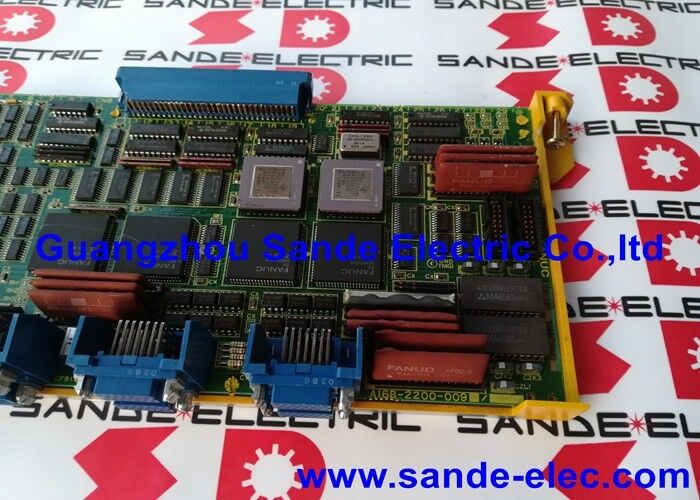

A16B-2200-0090∙ FANUC সিরিজ 15-A 4-Axis Control PCB ∙ টাইপ এ ইন্টারফেস / PWM ড্রাইভ আউটপুট / 6058 / 6066 সার্ভো / 15-MA / 15-TA

সিরিজ ১৫-এ ফ্যানুকের হাই-অ্যাক্স-কাউন্ট সিএনসি প্ল্যাটফর্ম

FANUC সিরিজ 15-A (মডেল A) হল FANUC এর জেনারেশন 15 পণ্য পরিবারের সর্বোচ্চ ক্ষমতাসম্পন্ন CNC। যেখানে একই যুগের অন্যান্য CNC সিস্টেমগুলি 3 থেকে 5 অক্ষের মেশিন টুলসকে লক্ষ্য করে,সিরিজ 15-এ মেশিনের জন্য ডিজাইন করা হয়েছে যা অনেক বেশি অক্ষের প্রয়োজন, মাল্টি-স্পিন্ডল টার্নিং সেন্টার, এবং বড় আকারের নমনীয় উত্পাদন সিস্টেম।

A16B-2200-0090 হ'ল অক্ষ নিয়ন্ত্রণ বোর্ড যা সিরিজ 15-এ এর মধ্যে এই বহু-অক্ষের ক্ষমতা সম্ভব করে তোলে। প্রতিটি বোর্ড 4 টি অক্ষের চ্যানেল সরবরাহ করে। একাধিক বোর্ড একই সিএনসিতে একসাথে থাকতে পারে,সিস্টেমের সর্বাধিক পর্যন্ত 4 টি গ্রুপে মোট অক্ষের সংখ্যা তৈরি করা.

মূল বৈশিষ্ট্যাবলী

পিডব্লিউএম আউটপুট কিভাবে বোর্ড ড্রাইভ কমান্ড

A16B-2200-0090 তার অক্ষ কমান্ড আউটপুট হিসাবে PWM (পলস প্রস্থ মডুলেটেড) সংকেত উত্পন্ন করে। বোর্ডের 4 টি অক্ষের প্রতিটি চ্যানেল সংশ্লিষ্ট সার্ভো ড্রাইভে একটি PWM স্ট্রিম প্রেরণ করে।PWM সংকেত যে অক্ষের জন্য গতি বা টর্ক কমান্ড কোড করে servo ড্রাইভের পাওয়ার স্টেজ এই PWM রেফারেন্সকে তিন-ফেজ মোটর কারেন্টে রূপান্তর করে যা অক্ষের মোটরকে চালিত করে.

বোর্ডটি সিরিজ 15-এ সিএনসির বেস কমান্ড রেজিস্টারগুলি থেকে অবস্থান কমান্ডগুলি পড়ে। যেখানে প্রধান সিপিইউ প্রতিটি অন্তর্ভুক্তি চক্রের অবস্থান বৃদ্ধি করে।A16B-2200-0090 এই কমান্ডগুলি পড়ে এবং একই সাথে চারটি সংযুক্ত অক্ষের জন্য উপযুক্ত PWM আউটপুট তৈরি করে, সমন্বিত মাল্টি-অক্ষ গতির জন্য প্রয়োজনীয় সিঙ্ক্রোনাইজেশন বজায় রাখা।

১৬ অক্ষ পর্যন্ত স্কেলযোগ্যতা

একটি A16B-2200-0090 বোর্ড 4 টি অক্ষ জুড়ে। আরও বেশি প্রয়োজনের জন্য মেশিনগুলির জন্যঃ

• আটটি অক্ষঃদুইটি A16B-2200-0090 বোর্ড দ্বিতীয় বোর্ড হ্যান্ডলগুলি অক্ষ 58
• ১২টি অক্ষঃতিনটা বোর্ড
• ১৬টি অক্ষঃচারটি বোর্ড ∙ ১৫-এ সিরিজের জন্য সর্বোচ্চ কনফিগারেশন

মাল্টি-বোর্ড কনফিগারেশনে, প্রতিটি বোর্ড তার নির্ধারিত অক্ষগুলিতে স্বতন্ত্রভাবে কাজ করে। একটি বোর্ডের ত্রুটি কেবল তার 4 টি অক্ষকে প্রভাবিত করে। বাকি বোর্ডগুলি স্বাভাবিকভাবে কাজ চালিয়ে যায়।

অ্যাপ্লিকেশন দৃশ্যকল্প

15-এমএ মেশিনিং সেন্টার অক্ষের বোর্ড ত্রুটিঃএকটি সিরিজ 15-এমএ মেশিনিং সেন্টার অক্ষগুলিতে সার্ভো অ্যালার্ম বিকাশ করে। ড্রাইভ এবং মোটর সঠিকভাবে পরীক্ষা করে। এই অক্ষগুলি পরিবেশন করে A16B-2200-0090 অক্ষ বোর্ডটি ত্রুটির উত্স হিসাবে চিহ্নিত করা হয়।বোর্ড প্রতিস্থাপন সব চারটি অক্ষ পুনরুদ্ধার.

১৬ অক্ষের ট্রান্সফার মেশিনের রক্ষণাবেক্ষণঃএকটি ১৬ অক্ষের মেশিন চারটি A16B-2200-0090 বোর্ড ব্যবহার করে। একটি বোর্ড ব্যর্থ হয়, যা কেবল তার চারটি অক্ষকে প্রভাবিত করে। ব্যর্থ বোর্ডটি অন্য তিনটি বোর্ড বা তাদের বারোটি অক্ষকে ব্যাহত না করে প্রতিস্থাপন করা হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A16B-2200-0090 (Type A interface) কি Type B বা FSSB axis board দিয়ে প্রতিস্থাপন করা যায়?

না. টাইপ এ, টাইপ বি, এবং এফএসএসবি ইন্টারফেসগুলি বিনিময়যোগ্য নয়। প্রতিটি ইন্টারফেস একটি ভিন্ন যোগাযোগ প্রোটোকল, বিভিন্ন সংযোগকারী পিনআউট এবং বিভিন্ন সার্ভো ড্রাইভ জেনারেশন ব্যবহার করে।টাইপ এ সিস্টেমে টাইপ বি বা এফএসএসবি বোর্ড ব্যবহার করা অথবা বিপরীত এর ফলে অ্যাক্সেসযোগ্য ড্রাইভ যোগাযোগ এবং কোনও সার্ভো ফাংশন নেইA16B-2200-0090 টাইপ এ বোর্ডটি 6058 এবং 6066 সিরিজের ড্রাইভ সহ সিরিজ 15-এ সিস্টেমের জন্য প্রয়োজনীয়।

প্রশ্ন ২ঃ A16B-2200-0090 কি সিরিজ ১৫-বি কন্ট্রোলের সাথে সামঞ্জস্যপূর্ণ?

নং. A16B-2200-0090 সিরিজ 15-এ (মডেল এ) এর জন্য নিশ্চিত করা হয়েছে। সিরিজ 15-বি একটি আপডেট সার্ভো ইন্টারফেসের সাথে একটি ভিন্ন অক্ষ বোর্ড হার্ডওয়্যার প্রজন্ম চালু করেছে।সিরিজ 15-এ এবং 15-বি অক্ষ বোর্ডগুলি বিনিময়যোগ্য নয় both বোর্ড হার্ডওয়্যার এবং সার্ভো ড্রাইভ জেনারেশন উভয়ই তারা সংযুক্ত হয়.

প্রশ্ন 3: একাধিক A16B-2200-0090 বোর্ড ইনস্টল করার সময় কোন বেস অক্ষের ঠিকানা ব্যবহার করা হয়?

প্রতিটি বোর্ডকে সিএনসির অক্ষ প্যারামিটার সেটিং এবং বোর্ডের শারীরিক স্লট বরাদ্দের মাধ্যমে একটি বেস অক্ষ নম্বর বরাদ্দ করা হয়। প্রথম বোর্ডটি অক্ষগুলি 1 ¢ 4 পরিচালনা করে, দ্বিতীয়টি 5 ¢ 8 পরিচালনা করে এবং তাই।অক্ষ বরাদ্দ বোর্ডের শারীরিক servo ড্রাইভ তারের সাথে মিলতে হবে. ভুল অক্ষ বরাদ্দ পরামিতি অক্ষ ভুল বোর্ড দ্বারা নিয়ন্ত্রিত হতে কারণ, সার্ভো ত্রুটি ফলে।একটি প্রতিস্থাপন বোর্ড মাউন্ট করার পরে মেশিনের মূল পরামিতি ব্যাকআপ থেকে অক্ষ বরাদ্দ পরামিতি যাচাই.

প্রশ্ন 4: A16B-2200-0090 বোর্ডের জন্য কোন সিএনসি পরামিতিগুলি নির্দিষ্ট?

সার্ভো ড্রাইভের ধরন (৬০৫৮ বা ৬০৬৬), এনকোডার রেজোলিউশন, অক্ষের দিক, অবস্থান লাভ, গতি লাভ, ত্রুটির সীমা অনুসরণ করে তা নির্ধারণ করে এমন পরামিতিপ্রতিটি বোর্ড দ্বারা নিয়ন্ত্রিত অক্ষের জন্য ত্বরণ/অবগতির ধ্রুবক প্রযোজ্য. এই পরামিতি CNC এর প্রধান পরামিতি মেমরিতে সংরক্ষণ করা হয়, অক্ষ বোর্ডে না. বোর্ড প্রতিস্থাপন পরে,বিদ্যমান প্যারামিটারগুলি পরিবর্তন ছাড়াই প্রয়োগ করা অব্যাহত রয়েছে নতুন বোর্ড একই লাভ এবং সীমাবদ্ধতা অবিলম্বে পাওয়ার-আপের জন্য প্রয়োগ করে.

প্রশ্ন 5: A16B-2200-0090 এর চারটি অক্ষের মধ্যে কেবল একটি অ্যালার্ম তৈরি করলে ত্রুটি নির্ণয়ের কাঠামো কীভাবে?
