Fanuc A20B-8100-0661 সিস্টেম মাদারবোর্ড A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | FANUC সিরিজ 18i-B প্রধান CPU PCB — LCD-মাউন্টেড / 18i-MB / 18i-TB / হলুদ ব্যাকপ্লেন / মাস্টার বোর্ড

18i-B মাদারবোর্ড — কন্ট্রোল সিস্টেমের ভিত্তি

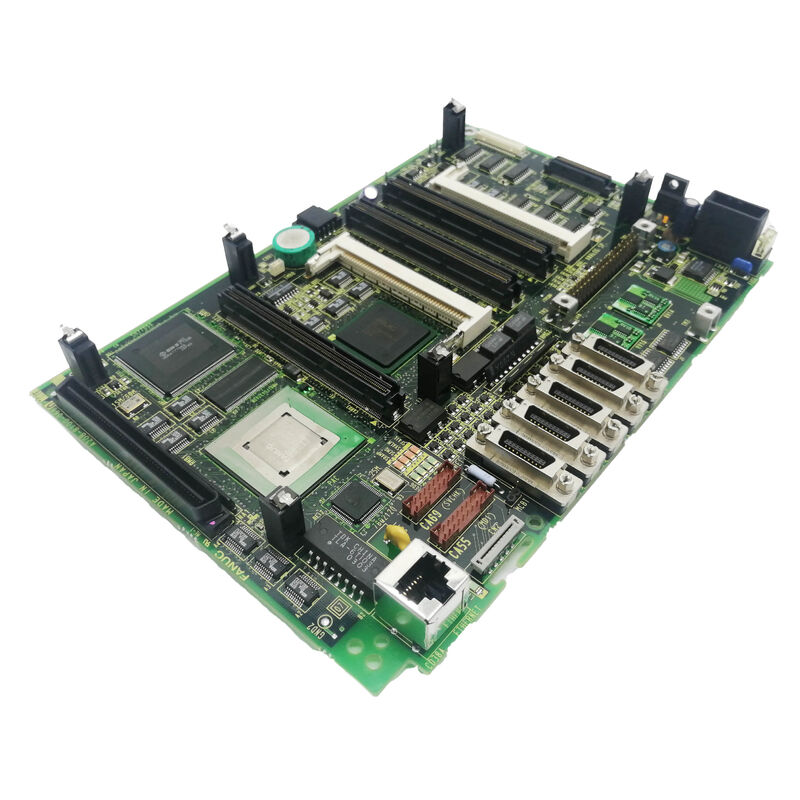

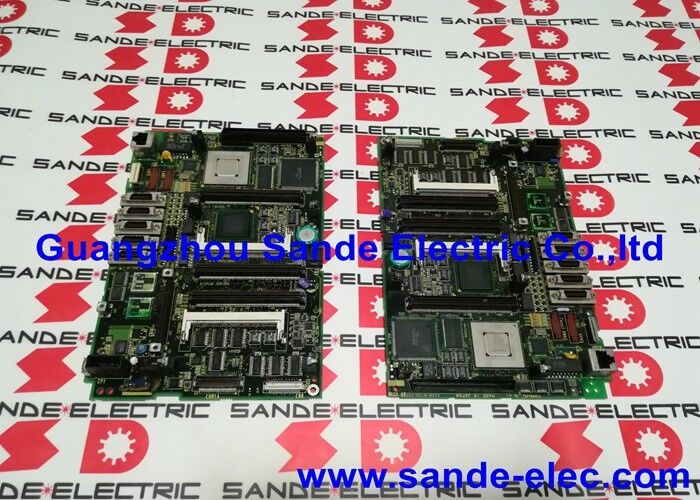

A20B-8100-0661 হল মাস্টার PCB — মাদারবোর্ড — FANUC সিরিজ 18i মডেল B CNC কন্ট্রোল সিস্টেমের। 18i-B ইউনিটের প্রতিটি অন্য PCB এই বোর্ডের মাধ্যমে প্লাগ ইন বা সংযোগ করে:

• CPU কার্ড (A20B-3300-03xx সিরিজ) প্রক্রিয়াকরণ শক্তি প্রদান করে
• ভিডিও কার্ড LCD ডিসপ্লে চালায়
• সার্ভো কন্ট্রোল কার্ড FSSB-সংযুক্ত ড্রাইভের সাথে যোগাযোগ করে
• FROM এবং SRAM মেমরি মডিউল সফ্টওয়্যার এবং ডেটা সঞ্চয় করে

A20B-8100-0661 এই পুরো স্ট্যাকের জন্য ব্যাকপ্লেন বাস, সংযোগকারী ম্যাট্রিক্স এবং ফিজিক্যাল মাউন্টিং সারফেস প্রদান করে। এটি সিস্টেমের ভৌত স্থাপত্যকে সংজ্ঞায়িত করে — নির্দিষ্ট সংযোগকারী, স্লট বিন্যাস, এবং বাস ইন্টারফেস যা 18i-B-কে 18i-B করে অন্য যেকোনো FANUC CNC প্রজন্মের চেয়ে।

কী স্পেসিফিকেশন

18i-MB এবং 18i-TB — একই বোর্ড, বিভিন্ন মেশিন

A20B-8100-0661 হল দুটি স্বতন্ত্র ধরনের মেশিনের জন্য সাধারণ প্রধান বোর্ড:

18i-MB (মেশিনিং সেন্টার):একটি FANUC সিরিজ 18i CNC উল্লম্ব এবং অনুভূমিক মেশিনিং কেন্দ্রগুলির জন্য কনফিগার করা হয়েছে। এমবি উপাধিটি মেশিনিং কেন্দ্র-নির্দিষ্ট ফাংশনগুলিকে সক্রিয় করে — ক্যানড ড্রিলিং চক্র, অনমনীয় ট্যাপিং, টুলের দৈর্ঘ্য ক্ষতিপূরণ, এবং টুল ব্যাসার্ধ ক্ষতিপূরণ।

18i-টিবি (টার্নিং সেন্টার):একই 18i-B হার্ডওয়্যার CNC লেদ এবং টার্নিং সেন্টারের জন্য কনফিগার করা হয়েছে। টিবি-নির্দিষ্ট ফাংশনগুলির মধ্যে রয়েছে ধ্রুবক পৃষ্ঠের গতি, থ্রেড কাটা, এবং বাঁক-নির্দিষ্ট টিনজাত চক্র।

হার্ডওয়্যার A20B-8100-0661 উভয় ক্ষেত্রেই অভিন্ন। FROM মডিউলগুলিতে সিস্টেম সফ্টওয়্যার চিত্রটি নির্ধারণ করে যে 18i-B একটি M-টাইপ বা T-টাইপ CNC হিসাবে কাজ করে কিনা। যখন প্রধান বোর্ড প্রতিস্থাপিত হয়, তখন FROM বিষয়বস্তু নির্ধারণ করে যে কোন মেশিনটি সিস্টেমটি পুনরায় চালু হবে।

অ্যাপ্লিকেশন দৃশ্যকল্প

18i-MB মেশিনিং সেন্টার মাদারবোর্ড ব্যর্থতা:একটি মেশিনিং সেন্টার সিএনসি সম্পূর্ণরূপে ব্যর্থ হয় — প্রদর্শন ফাঁকা, সমস্ত অক্ষ বাধা, কোন প্রতিক্রিয়া নেই। পাওয়ার সাপ্লাই সঠিক আউটপুট ভোল্টেজ নিশ্চিত করে। রোগ নির্ণয় A20B-8100-0661 প্রধান বোর্ডকে দোষ হিসাবে বিচ্ছিন্ন করে। বোর্ড প্রতিস্থাপন এবং ব্যাকআপ থেকে সিস্টেম পুনরুদ্ধার করার পরে, মেশিনিং কেন্দ্রটি উত্পাদনে ফিরে আসে।

18i-টিবি টার্নিং সেন্টার সংস্কার:একটি পুরানো 18i-টিবি টার্নিং সেন্টার একটি সম্পূর্ণ সিএনসি ওভারহল করে। A20B-8100-0661 একটি বোর্ড-স্তরের পুনর্নবীকরণের অংশ হিসাবে CPU কার্ড এবং মেমরি মডিউলগুলির পাশাপাশি প্রতিস্থাপিত হয়েছে, একই সাথে সমস্ত গুরুত্বপূর্ণ ইলেকট্রনিক উপাদানগুলি পুনরায় সেট করা হয়েছে।

FAQ

প্রশ্ন 1: A20B-8100-0661 এর সাথে কোন CPU কার্ডের প্রয়োজন?

A20B-8100-0661 A20B-3300-03xx সিরিজের CPU প্রসেসর কার্ড সমর্থন করে। নির্দিষ্ট CPU কার্ড সংস্করণ CNC মডেল সংশোধন এবং কনফিগারেশনের উপর নির্ভর করে। DNC ইলেকট্রনিক্স "A20B-3300-03xx" পরিবারকে (যা 0300-0399 রেঞ্জের মধ্যে MMX এবং পেন্টিয়াম প্রসেসরের ভেরিয়েন্টগুলি অন্তর্ভুক্ত করে) সামঞ্জস্যপূর্ণ হিসাবে নিশ্চিত করে৷ অর্ডার করার আগে সিস্টেমের বিদ্যমান কনফিগারেশন থেকে সঠিক CPU কার্ডের অংশ নম্বর নিশ্চিত করুন।

প্রশ্ন 2: A20B-8100-0661 প্রতিস্থাপন করার আগে কোন ডেটা ব্যাকআপ অপরিহার্য?

প্রধান বোর্ড সরানোর আগে সমস্ত SRAM বিষয়বস্তু ব্যাক আপ করুন: CNC প্যারামিটার, সমস্ত সংরক্ষিত অংশ প্রোগ্রাম, টুল অফসেট ডেটা, ওয়ার্ক অফসেট ডেটা এবং PMC মই প্রোগ্রাম এবং ডেটা। FROM মডিউলগুলিতে CNC সিস্টেম সফ্টওয়্যার রয়েছে এবং প্রধান বোর্ড প্রতিস্থাপনের সময় ইনস্টল করা ছেড়ে দেওয়া উচিত — এগুলি A20B-8100-0661 থেকে আলাদা এবং যদি সেগুলি ক্ষতিগ্রস্থ না থাকে তবে বিশেষ ব্যাকআপের প্রয়োজন নেই৷ একটি মেমরি কার্ড বা RS-232C-সংযুক্ত পিসিতে CNC এর SRAM ব্যাকআপ ফাংশনের মাধ্যমে ব্যাকআপটি সম্পাদন করুন৷

প্রশ্ন 3: A20B-8100-0661 কি কোন CNC সফটওয়্যার বহন করে নাকি সফটওয়্যার অন্য কোথাও সংরক্ষিত আছে?

A20B-8100-0661 মাদারবোর্ড CNC সফ্টওয়্যার সংরক্ষণ করে না। সিস্টেম সফ্টওয়্যার FROM মডিউলগুলিতে (ফ্ল্যাশ মেমরি মডিউল) থাকে, যা আলাদা প্লাগ-ইন আইটেম যা প্রধান বোর্ডের সাথে ফিট করে। CNC পরামিতি এবং প্রোগ্রাম SRAM মডিউলে থাকে। A20B-8100-0661 নিজেই প্যাসিভ — এটি বাস এবং সংযোগকারী সরবরাহ করে, কিন্তু নিজস্ব কোনো সংরক্ষিত ডেটা নেই। প্রধান বোর্ড প্রতিস্থাপন করলে সফ্টওয়্যার মুছে যায় না, যদি FROM এবং SRAM মডিউলগুলি অক্ষত থাকে।

Q4: A20B-8100-0661 সিরিজ 16i-B বা 21i-B সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?

নং A20B-8100-0661 18i-B প্রজন্মের জন্য নির্দিষ্ট। A20B-8100 সিরিজের প্রধান বোর্ডগুলি বিভিন্ন CNC মডেলকে কভার করে — একই শারীরিক ফর্ম ক্লাসে বিভিন্ন হার্ডওয়্যার কিন্তু বিভিন্ন বাস সংযোগকারী ব্যবস্থা এবং বিকল্প কার্ড কনফিগারেশন সহ। 16i-B এবং 21i-B তাদের নিজস্ব প্রধান বোর্ড অংশ নম্বর ব্যবহার করে। CNC মডেল পরিবারগুলির মধ্যে প্রধান বোর্ডগুলিকে প্রতিস্থাপন করবেন না।

প্রশ্ন 5: A20B-8100-0661 কি প্রতিস্থাপনের পরিবর্তে মেরামত করা যেতে পারে?

A20B-8100-0661-এর বোর্ড-স্তরের মেরামত বিশেষজ্ঞ FANUC CNC পরিষেবা সংস্থাগুলি দ্বারা অফার করা হয়। একটি উত্পাদন-গুরুত্বপূর্ণ মেশিনের জন্য, সরাসরি বোর্ড প্রতিস্থাপন সাধারণত দ্রুত হয়। কম জরুরী পরিস্থিতিতে যেখানে একটি প্রতিস্থাপন বোর্ড অনুপলব্ধ, একজন যোগ্যতাসম্পন্ন FANUC পরিষেবা প্রযুক্তিবিদ দ্বারা মেরামত করা যা বোর্ডের উপাদান-পরীক্ষা এবং রিফ্লো করতে পারে একটি কার্যকর বিকল্প। যে কোনো মেরামত করা বোর্ড একটি প্রোডাকশন মেশিনে ইনস্টল করার আগে একটি 18i-B টেস্ট রিগে সম্পূর্ণভাবে পরীক্ষা করা উচিত।
