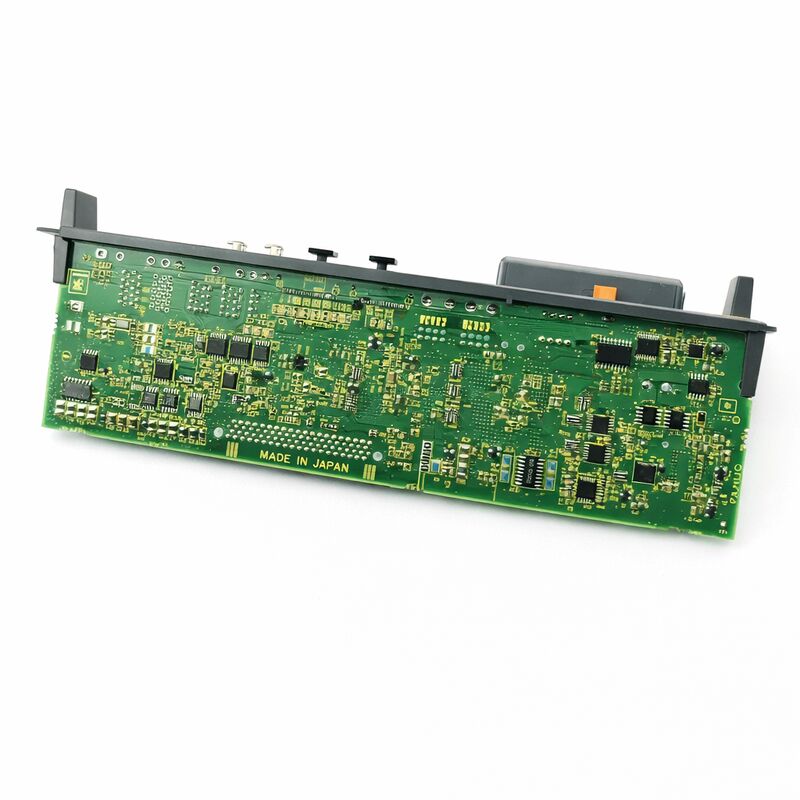

FANUC A20B-2101-0042 কন্ট্রোল বোর্ড A20B21010042 A2OB-21O1-OO42

FANUC A20B-2101-0042 | PC আলফা iSV ডুয়াল-চ্যানেল ৩-অক্ষ ড্রাইভ কন্ট্রোল বোর্ড — A20B-2101 সিরিজ

আলফা iSV অ্যামপ্লিফায়ারের ভিতরের কন্ট্রোল লেয়ার

A20B-2101-0042 হল FANUC-এর আলফা iSV সার্ভো অ্যামপ্লিফায়ার সিস্টেমের কন্ট্রোল PCB — একটি ড্রাইভ-সাইড বোর্ড যা একটি ডুয়াল-চ্যানেল, ৩-অক্ষ সার্ভো ড্রাইভ ব্যবস্থার জন্য প্রসেসিং এবং কন্ট্রোল ইন্টেলিজেন্স সরবরাহ করে। আলফা iSV অ্যামপ্লিফায়ার আর্কিটেকচারে, কন্ট্রোল বোর্ড সার্ভো অক্ষ নিয়ন্ত্রণের জন্য ডিজিটাল সিগন্যাল প্রসেসিং পরিচালনা করে: CNC থেকে অক্ষ পজিশন কমান্ড গ্রহণ করা, কারেন্ট এবং ভেলোসিটি কন্ট্রোল অ্যালগরিদম এক্সিকিউট করা, অ্যামপ্লিফায়ারের পাওয়ার স্টেজে PWM গেট সিগন্যাল তৈরি করা এবং এনকোডার ফিডব্যাক প্রসেসিং ও অ্যালার্ম সনাক্তকরণ পরিচালনা করা।

ডুয়াল-চ্যানেল ডেজিগনেশন মানে এই একক বোর্ড দুটি স্বাধীন সার্ভো অক্ষ চ্যানেল সমর্থন করে। ৩-অক্ষ ক্ষমতা ইনস্টল করা ড্রাইভ সিস্টেমে তিনটি সার্ভো অক্ষ পর্যন্ত পরিবেশনকারী ড্রাইভ কনফিগারেশনের জন্য বোর্ডের প্রসেসিং ক্ষমতা প্রতিফলিত করে।

এই বোর্ডটি একটি সার্ভো অ্যাড-অন মডিউল — এটি হার্ডওয়্যারের অ্যামপ্লিফায়ার এবং মোশন-কন্ট্রোল সাইডের অন্তর্গত, CNC মেইন CPU বা কমিউনিকেশন অপশন লেয়ারের নয়। এর ব্যর্থতা এটি যে অক্ষগুলি নিয়ন্ত্রণ করে তার সার্ভো ড্রাইভ ফাংশনকে প্রভাবিত করে। লক্ষণগুলি সাধারণত অক্ষ-নির্দিষ্ট হয়: সার্ভো কমিউনিকেশন অ্যালার্ম, ওভারকারেন্ট অ্যালার্ম যা মোটর বা কেবল পরিদর্শনের মাধ্যমে পরিষ্কার করা যায় না, অথবা অক্ষগুলি ইনিশিয়ালাইজ করতে ব্যর্থ হয় যখন একই CNC সিস্টেমে অন্যান্য অক্ষগুলি কার্যকরী থাকে।

মূল স্পেসিফিকেশন

A20B-2101 সিরিজ — আলফা iSV ড্রাইভের জন্য বোর্ড-লেভেল রিপেয়ার

A20B-2101 পরিবার FANUC-এর আলফা iSV সার্ভো অ্যামপ্লিফায়ার রেঞ্জের জন্য ড্রাইভ কন্ট্রোল PCB কভার করে। একটি ব্যর্থ কন্ট্রোল PCB-এর বোর্ড-লেভেল প্রতিস্থাপন হল সাশ্রয়ী রক্ষণাবেক্ষণ পদ্ধতি যখন অ্যামপ্লিফায়ারের পাওয়ার স্টেজ সুস্থ থাকে — পাওয়ার স্টেজ (IGBT মডিউল, রেকটিফায়ার, বাস ক্যাপাসিটর) এবং কন্ট্রোল PCB ভিন্ন মেকানিজমের মাধ্যমে ব্যর্থ হয় এবং স্বাধীনভাবে সার্ভিস করা যেতে পারে।

অর্ডার করার আগে কোন কম্পোনেন্টটি ব্যর্থ হয়েছে তা নিশ্চিত করা গুরুত্বপূর্ণ প্রথম ধাপ। মোটর কেবল, এনকোডার কেবল এবং এনকোডার অবস্থা পরিদর্শনের পরেও যে সার্ভো অ্যালার্মগুলি থেকে যায়, স্বাভাবিক পাওয়ার স্টেজ ডায়াগনস্টিকস (বাস ভোল্টেজ উপস্থিত, কোনও দৃশ্যমান কম্পোনেন্ট ক্ষতি নেই) সহ, কন্ট্রোল PCB-এর দিকে নির্দেশ করে। IGBT ব্যর্থতার সাথে সামঞ্জস্যপূর্ণ অ্যালার্ম (কেবল সংযোগ বিচ্ছিন্ন অবস্থায় ওভারকারেন্ট, বাস ভোল্টেজ পতন) পাওয়ার স্টেজের দিকে নির্দেশ করে।

A20B-2101-0042 ডুয়াল-চ্যানেল ৩-অক্ষ আলফা iSV কনফিগারেশনের জন্য নির্দিষ্ট। A20B-2101 সিরিজের সংলগ্ন পার্ট নম্বরগুলি ভিন্ন অক্ষ সংখ্যা এবং অ্যামপ্লিফায়ার কনফিগারেশনের জন্য কাজ করে — একটি ভিন্ন সাফিক্স প্রতিস্থাপন করলে ভিন্ন ফার্মওয়্যার এবং অক্ষ কনফিগারেশন সহ একটি বোর্ড ইনস্টল হবে যা ইনস্টল করা ড্রাইভ আর্কিটেকচারের সাথে নাও মিলতে পারে।

FAQ

প্রশ্ন ১: এই বোর্ডের জন্য "ডুয়াল-চ্যানেল ৩-অক্ষ" মানে কি?

বোর্ডটি শারীরিকভাবে দুটি স্বাধীন সার্ভো ড্রাইভ চ্যানেল সমর্থন করে, এবং এটি যে ড্রাইভ কনফিগারেশন পরিবেশন করে তাতে তিনটি সার্ভো অক্ষ পর্যন্ত প্রসেসিং ক্ষমতা রয়েছে। একটি চ্যানেল অ্যামপ্লিফায়ার মডিউলের উপর নির্ভর করে একটি বা দুটি অক্ষ ড্রাইভ করতে পারে যেখানে এটি ইনস্টল করা আছে। ডুয়াল-চ্যানেল ডেজিগনেশন এই বোর্ডটিকে একই A20B-2101 পরিবারের মধ্যে সিঙ্গেল-চ্যানেল আলফা iSV কন্ট্রোল বোর্ড থেকে আলাদা করে।

প্রশ্ন ২: প্রতিস্থাপন অর্ডার করার আগে একটি ব্যর্থ A20B-2101-0042 কিভাবে নিশ্চিত করা যায়?

অ্যালার্ম কোড বিশ্লেষণ দিয়ে শুরু করুন — কেবল পরিদর্শন এবং এনকোডার পরীক্ষা করার পরেও যে সার্ভো কমিউনিকেশন এবং অক্ষ-নির্দিষ্ট ত্রুটিগুলি থেকে যায় তা ড্রাইভ কন্ট্রোল বোর্ডের দিকে নির্দেশ করে। বাস ভোল্টেজ উপস্থিত এবং স্থিতিশীল আছে কিনা তা নিশ্চিত করুন (একটি সুস্থ পাওয়ার স্টেজ)। যদি উপলব্ধ থাকে, সন্দেহজনক অ্যামপ্লিফায়ারের কন্ট্রোল বোর্ডটিকে একই ধরণের একটি পরিচিত-ভালো অ্যামপ্লিফায়ারে সরান — যদি অ্যালার্ম বোর্ড অনুসরণ করে, তবে বোর্ডটি ত্রুটিপূর্ণ বলে নিশ্চিত করা হয়েছে। যদি অ্যালার্ম অ্যামপ্লিফায়ার বডি অনুসরণ করে, তবে পাওয়ার স্টেজ ব্যর্থ হয়েছে।

প্রশ্ন ৩: অন্য মেশিন থেকে একটি A20B-2101-0042 প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে?

হ্যাঁ, যদি উৎস বোর্ডটি একই পার্ট নম্বর A20B-2101-0042 হয় এবং অপসারণের আগে এটি কার্যকরী বলে নিশ্চিত করা হয়েছিল। বোর্ডটি মেশিন-নির্দিষ্ট প্যারামিটার সংরক্ষণ করে না — সেগুলি CNC কন্ট্রোলারে থাকে। একটি প্রতিস্থাপন কন্ট্রোল বোর্ড ফিট করার পরে, CNC-এর অক্ষ প্যারামিটার সেট (মোটর টাইপ, কারেন্ট লিমিট, এনকোডার টাইপ) ইনস্টল করা মোটর কনফিগারেশনের সাথে মেলে কিনা তা যাচাই করুন এবং উৎপাদনে ফিরে যাওয়ার আগে প্রভাবিত অক্ষগুলিতে একটি ধীর গতির পরীক্ষা চালান।

প্রশ্ন ৪: A20B-2101-0042 কি অন্যান্য A20B-2101 সিরিজের বোর্ডগুলির মতো?

A20B-2101 সিরিজের সংলগ্ন পার্ট নম্বরগুলি ভিন্ন অ্যামপ্লিফায়ার কনফিগারেশনের জন্য কাজ করে — ভিন্ন অক্ষ সংখ্যা, ভিন্ন চ্যানেল ব্যবস্থা, বা ভিন্ন ইন্টারফেস টাইপ। সাফিক্স -0042 এই নির্দিষ্ট ডুয়াল-চ্যানেল ৩-অক্ষ ভ্যারিয়েন্টকে চিহ্নিত করে। একটি ভিন্ন সাফিক্স প্রতিস্থাপন করলে ভিন্ন অক্ষ নিয়ন্ত্রণ লজিক সহ একটি বোর্ড ইনস্টল হবে যা ইনস্টল করা অ্যামপ্লিফায়ারের কনফিগারেশনের সাথে নাও মিলতে পারে।

প্রশ্ন ৫: A20B-2101-0042 কোথা থেকে সংগ্রহ করা হয়?

FANUC আলফা iSV ড্রাইভ কম্পোনেন্ট আফটারমার্কেট — FANUC সার্ভো অ্যামপ্লিফায়ার বোর্ড-লেভেল রিপেয়ার এবং এক্সচেঞ্জের বিশেষজ্ঞদের মাধ্যমে। ইনস্টল করা বোর্ডের লেবেল থেকে সঠিক পার্ট নম্বর A20B-2101-0042 (ডুয়াল-চ্যানেল, ৩-অক্ষ) নিশ্চিত করুন। বোর্ড-লেভেল সরবরাহকারীদের নিশ্চিত করা উচিত যে ইউনিটটি একটি লাইভ আলফা iSV ড্রাইভ সিস্টেমে মোটর লোড সংযুক্ত অবস্থায় পরীক্ষা করা হয়েছিল — কেবল বিচ্ছিন্নভাবে পাওয়ার অন করা হয়নি — ডেলিভারির আগে।
