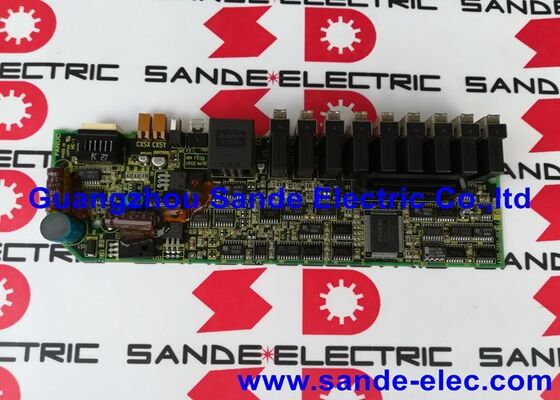

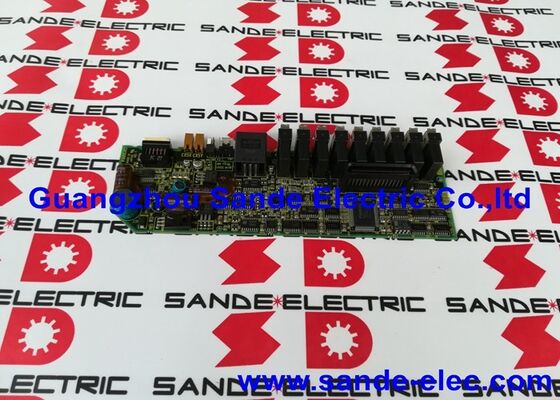

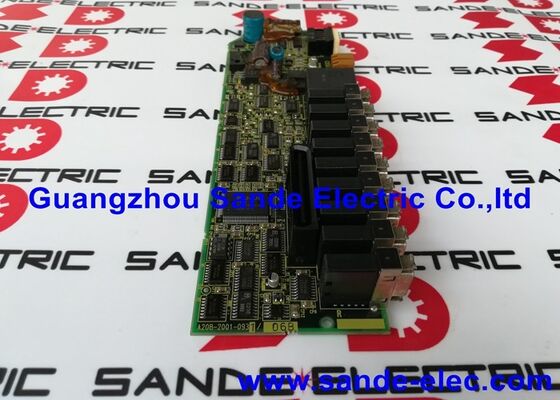

FANUC সার্ভো কন্ট্রোল বোর্ড A20B-2001-0931 A2OB-2OO1-O931

A20B-2001-0931 | FANUC আলফা সিরিজ SVM2 টু-অ্যাক্সিস সার্ভো ড্রাইভ কন্ট্রোল বোর্ড — টাইপ-এ ইন্টারফেস / SVM2-12/12 থেকে SVM2-40/40

SVM2 মডিউল আর্কিটেকচার—দুটি পিসিবি, একটি হাউজিং

FANUC আলফা সিরিজের SVM2 হল একটি দ্বি-অক্ষের সার্ভো অ্যামপ্লিফায়ার — একটি মডিউল একই সাথে দুটি সার্ভো মোটর চালায়। মডিউলের ভিতরে, দুটি PCB একত্রে কাজ করে:

তারের বোর্ড(A16B-2202-xxxx / A16B-2203-xxxx): প্যাসিভ সংযোগ স্তর। এটি ডিসি বাস ইনপুট, মোটর আউটপুট পাওয়ার টার্মিনাল, এনকোডার ফিডব্যাক সংযোগকারী এবং টাইপ-এ ইন্টারফেস তারের সংযোগ বহন করে।

কন্ট্রোল বোর্ড — A20B-2001-0931: সক্রিয় প্রক্রিয়াকরণ স্তর। এই শীর্ষ কার্ডটি টাইপ-এ ইন্টারফেসের মাধ্যমে CNC থেকে অক্ষ কমান্ড গ্রহণ করে, উভয় অক্ষের জন্য বর্তমান নিয়ন্ত্রণ লুপ চালায়, এনকোডার প্রতিক্রিয়া প্রক্রিয়া করে, সুরক্ষা এবং ডায়াগনস্টিক লজিক কার্যকর করে এবং IGBT পাওয়ার সুইচগুলির জন্য গেট ড্রাইভ সংকেত তৈরি করে।

যখন ড্রাইভ অস্বাভাবিক আচরণ করে — ক্রমাগত অ্যালার্ম, অক্ষ যোগাযোগের ব্যর্থতা, ভুল বর্তমান নিয়ন্ত্রণ — A20B-2001-0931 হল নিয়ন্ত্রণ বিভাগের জন্য বোর্ড-স্তরের প্রতিস্থাপন লক্ষ্য।

কী স্পেসিফিকেশন

টাইপ-এ ইন্টারফেস — সিএনসি-টু-ড্রাইভ যোগাযোগ

টাইপ-এ হল অ্যানালগ-ডিজিটাল সার্ভো বাস যা FANUC আলফা সিরিজ ড্রাইভ জেনারেশনে ব্যবহার করে। একটি ডেডিকেটেড কেবল CNC এর সার্ভো ইন্টারফেস বোর্ড থেকে A20B-2001-0931-এ SVM2 এর টাইপ-এ ইনপুটে চলে। এই তারের মাধ্যমে, CNC প্রতিটি সার্ভো আপডেট চক্রের অবস্থান এবং বেগ কমান্ড পাঠায় এবং ড্রাইভ অবস্থান প্রতিক্রিয়া এবং স্থিতি ডেটা প্রদান করে।

এটি পরবর্তী FANUC সিস্টেমে ব্যবহৃত ফাইবার-অপ্টিক FSSB ইন্টারফেসের চেয়ে একটি প্রজন্মের আগের। টাইপ-এ ড্রাইভ সহ মেশিনগুলি প্রতিটি সার্ভো মডিউলে CNC থেকে ডেডিকেটেড ওয়্যারিং ব্যবহার করে, যা A20B-2001-0931 এর টাইপ-এ সার্কিট্রির ইন্টারফেস নির্ভরযোগ্যতাকে মেশিনের অক্ষ যোগাযোগের জন্য গুরুত্বপূর্ণ করে তোলে।

অ্যাপ্লিকেশন দৃশ্যকল্প

দুই-অক্ষ সার্ভো ড্রাইভ মেরামত:একটি দ্বি-অক্ষ সার্ভো মডিউল একটি কন্ট্রোল অ্যালার্ম তৈরি করে যা রিসেট করার সময় সাময়িকভাবে সাফ হয়ে যায় কিন্তু ড্রাইভ সক্ষম হলে অবিলম্বে ফিরে আসে। তারের বোর্ড এবং পাওয়ার সেকশন সঠিকভাবে পরীক্ষা করুন। A20B-2001-0931 কন্ট্রোল বোর্ড প্রতিস্থাপন করা স্থায়ী অ্যালার্মের সমাধান করে এবং উভয় অক্ষ ফাংশন পুনরুদ্ধার করে।

খুচরা যন্ত্রাংশ পরিকল্পনা:একটি রক্ষণাবেক্ষণ দল বিভিন্ন বর্তমান রেটিং জুড়ে একাধিক FANUC আলফা সিরিজ SVM2 ড্রাইভ সহ একটি মেশিন শপ সমর্থন করে। একটি A20B-2001-0931 স্টকিং সমস্ত SVM2-12/12, SVM2-20/20, এবং SVM2-40/40 ইউনিট জুড়ে কন্ট্রোল বোর্ড প্রতিস্থাপনের প্রয়োজনকে কভার করে।

FAQ

প্রশ্ন 1: SVM2 বর্তমান রেটিং নির্বিশেষে কি A20B-2001-0931 একই নিয়ন্ত্রণ বোর্ড?

হ্যাঁ। কন্ট্রোল বোর্ড ফাংশন এবং সার্কিট ডিজাইন 12/12 থেকে 40/40 এবং তার পরেও SVM2 ভেরিয়েন্ট জুড়ে একই। বর্তমান রেটিং পার্থক্য পাওয়ার স্টেজ এবং তারের বোর্ড দ্বারা পরিচালিত হয়। একটি একক A20B-2001-0931 এই SVM2 কনফিগারেশনগুলির যেকোনো একটিতে কন্ট্রোল বোর্ড প্রতিস্থাপন করে।

প্রশ্ন 2: A20B-2001-0931 একটি SVM3 (তিন-অক্ষ) মডিউলে ইনস্টল করা যেতে পারে?

নং SVM2 এবং SVM3 মডিউলগুলি তাদের নির্দিষ্ট অক্ষ গণনা এবং মডিউল আর্কিটেকচারের সাথে মিলে যাওয়া বিভিন্ন নিয়ন্ত্রণ বোর্ড ব্যবহার করে। SVM3 তিন-অক্ষ নিয়ন্ত্রণ বোর্ডের বিভিন্ন অংশ সংখ্যা রয়েছে। A20B-2001-0931 শুধুমাত্র দুই-অক্ষ SVM2 মডিউলের জন্য নির্দিষ্ট।

প্রশ্ন 3: পাওয়ার বিভাগকে বিরক্ত না করে কীভাবে নিয়ন্ত্রণ বোর্ড প্রতিস্থাপিত হয়?

A20B-2001-0931 শীর্ষ কার্ডটি তারের বোর্ডের উপরে বসে, বোর্ড-টু-বোর্ড সংযোগকারী এবং Type-A তারের মাধ্যমে সংযুক্ত। কন্ট্রোল বোর্ড প্রতিস্থাপনের জন্য শুধুমাত্র টাইপ-এ ইন্টারফেস কেবল এবং বোর্ড-টু-বোর্ড সংযোগ বিচ্ছিন্ন করতে হবে — কোনো উচ্চ-কারেন্ট মোটর ওয়্যারিং বা DC বাস সংযোগ বিঘ্নিত হয় না। কন্ট্রোল বোর্ড অদলবদল করার সময় ওয়্যারিং বোর্ড এবং পাওয়ার উপাদানগুলি যথাস্থানে থাকে।

প্রশ্ন 4: কোন অ্যালার্ম কোডগুলি সাধারণত A20B-2001-0931 ব্যর্থতা নির্দেশ করে?

সার্ভো বাস কমিউনিকেশন সম্পর্কিত অ্যালার্ম (টাইপ-এ লিঙ্ক ত্রুটি), অক্ষ-নির্দিষ্ট বর্তমান নিয়ন্ত্রণ ত্রুটি যা উভয় অক্ষে একই সাথে প্রদর্শিত হয় (যেহেতু একটি কন্ট্রোল বোর্ড উভয় অক্ষ পরিচালনা করে), এবং ড্রাইভ অ্যালার্মগুলি যা মোটর বা এনকোডার তারের অবস্থা নির্বিশেষে অব্যাহত থাকে সমস্ত নিয়ন্ত্রণ বোর্ডের দিকে নির্দেশ করে। সাধারণ লোডের অধীনে একক-অক্ষ অ্যালার্মগুলি সাধারণত সাধারণ নিয়ন্ত্রণ বোর্ডের পরিবর্তে নির্দিষ্ট অক্ষের জন্য মোটর, এনকোডার বা পাওয়ার ডিভাইসের পরামর্শ দেয়।

প্রশ্ন 5: একটি প্রতিস্থাপন A20B-2001-0931 ফিট করার পরে কি সার্ভো প্যারামিটারগুলি পুনরায় লোড করতে হবে?

সার্ভো প্যারামিটারগুলি CNC এর প্যারামিটার মেমরিতে রাখা হয়, সার্ভো ড্রাইভ নিয়ন্ত্রণ বোর্ডে নয়। A20B-2001-0931 প্রতিস্থাপন করা কোনো সংরক্ষিত CNC প্যারামিটারকে প্রভাবিত করে না। প্রতিস্থাপন এবং টাইপ-এ যোগাযোগ পুনরুদ্ধার করার পরে, CNC বিদ্যমান সার্ভো প্যারামিটারগুলি স্বয়ংক্রিয়ভাবে প্রয়োগ করে। অক্ষের প্রস্তুতি যাচাই করুন এবং মেশিনটিকে উৎপাদনে ফিরিয়ে দেওয়ার আগে একটি কম-গতির পরীক্ষামূলক পদক্ষেপ সঞ্চালন করুন।
