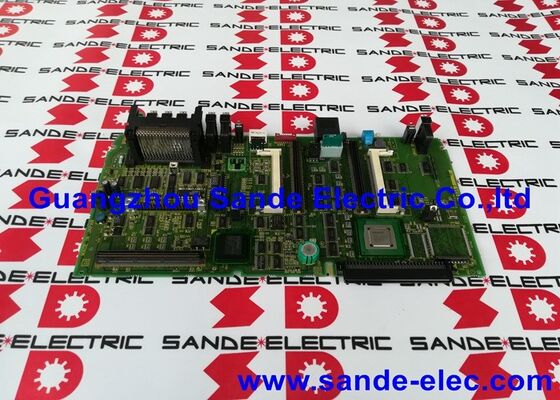

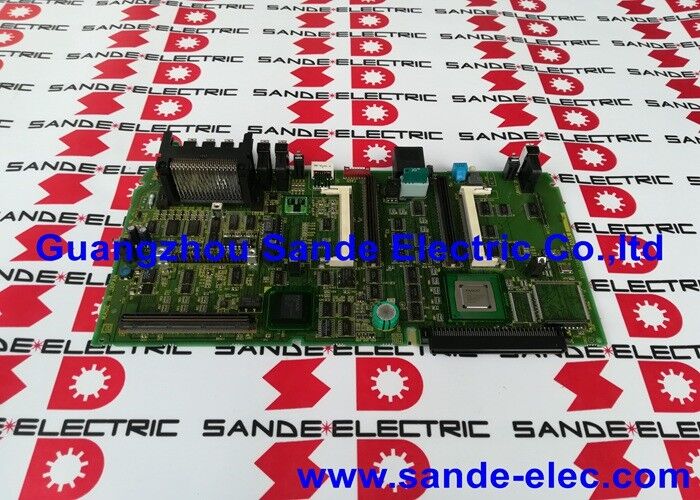

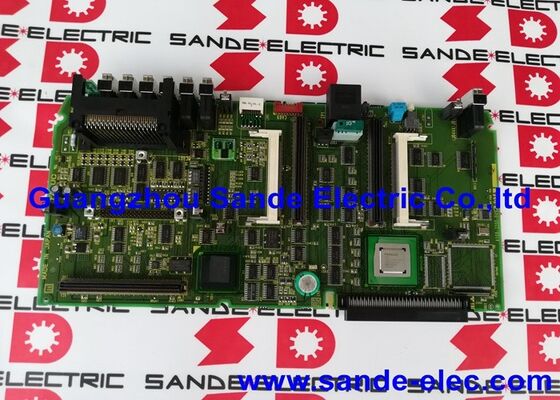

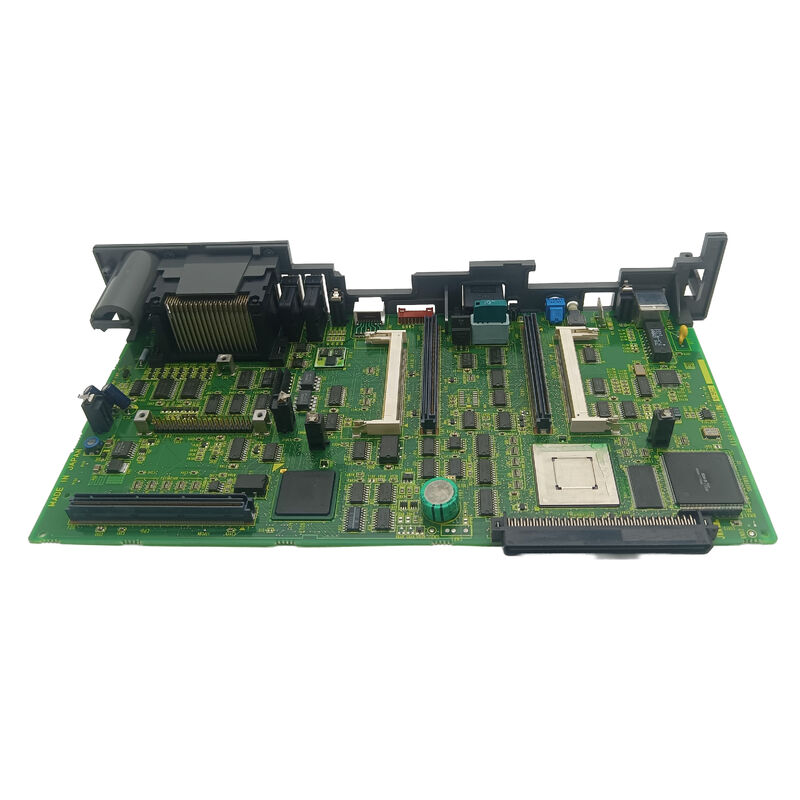

FANUC কন্ট্রোলার বোর্ড A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495∙ FANUC 0i Mate-B প্রধান সিপিইউ পিসিবি ∙ সিরিজ 0i Mate মডেল বি সিএনসি সিস্টেমের জন্য কেন্দ্রীয় মাস্টার বোর্ড

FANUC এর কমপ্যাক্ট, অর্থনৈতিক CNC প্ল্যাটফর্ম

FANUC সিরিজ 0i Mate হল 0i CNC পরিবারের কমপ্যাক্ট, অর্থনীতি-কেন্দ্রিক শাখা। যেখানে স্ট্যান্ডার্ড 0i সাধারণ ব্যবহারের মেশিন টুলসকে লক্ষ্য করে,0i Mate সহজ মেশিন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে 2 অক্ষ এবং 3 অক্ষ টার্ন, ছোট মেশিনিং সেন্টার, এবং উত্পাদন ড্রিলিং মেশিন যেখানে নির্ভরযোগ্যতা ত্যাগ না করে একটি খরচ কার্যকর CNC প্রয়োজন।

"মেট" নামকরণটি গুরুত্বপূর্ণঃ এর অর্থ হল পূর্ণ 0i প্ল্যাটফর্মের তুলনায় কম I/O সংখ্যা এবং কম অক্ষ ক্ষমতা।এটিকে সরল মেশিনের জন্য উপযুক্ত করে তোলা যেখানে সম্পূর্ণ 0i এর ক্ষমতা প্রয়োজন হয় নাতবে হার্ডওয়্যারটি আরও বিস্তৃত 0i পরিবারের মতো একই FANUC বিল্ড কোয়ালিটি এবং আর্কিটেকচার ব্যবহার করে।

A16B-3200-0495 হল এই 0i Mate প্ল্যাটফর্মের মডেল B প্রজন্মের প্রধান CPU বোর্ড ∙ 0i Mate-B কন্ট্রোল ইউনিটের অন্যান্য সমস্ত বোর্ড এবং মডিউল সংযোগ করে এমন মাস্টার PCB।

পণ্য সম্পর্কিত মূল তথ্য

প্রধান বোর্ডের ভূমিকা ∙ এখানে সবকিছুই সংযুক্ত

A16B-3200-0495 হল বোর্ড যার মাধ্যমে 0i Mate-B কন্ট্রোল ইউনিটের অন্যান্য সমস্ত উপাদান তাদের সংকেত এবং শক্তি পাস করে। বিকল্প মডিউল, মেমরি মডিউল, I / O ইন্টারফেস বোর্ড,এবং সার্ভো ইন্টারফেস কার্ড সব প্রধান বোর্ডের বাস সংযোগকারী এবং backplane সংযোগযখন প্রধান বোর্ড ব্যর্থ হয়:

• সিএনসি ডিসপ্লেটি ফাঁকা হয়ে যায় অথবা শুরু করতে ব্যর্থ হয়
• কোন অক্ষ আন্দোলন সম্ভব নয় ∙ সার্ভো ইন্টারফেস কমান্ড গ্রহণ করতে পারে না
• পিএমসি সিকোয়েন্স লজিক চালাতে পারে না ∙ মেশিন ইন্টারলক এবং অ্যাকচুয়েটর নিয়ন্ত্রণ বন্ধ
• অপারেটর প্যানেল এবং বাহ্যিক ডিভাইসের সাথে যোগাযোগ হারিয়ে গেছে

এই সবই এক বোর্ড থেকে এসেছে।সঠিকভাবে কনফিগার করা প্রতিস্থাপনের সাথে A16B-3200-0495 প্রতিস্থাপন করা হচ্ছে with প্রযোজ্য এসএমডি মেমরি মডিউলগুলি পুনরায় ইনস্টল করা হয়েছে all একই সাথে সমস্ত সিস্টেম ফাংশন পুনরুদ্ধার করে.

অ্যাপ্লিকেশন দৃশ্যকল্প

0i মেট-বি সিএনসি টার্নের ব্যর্থতাঃএকটি 0i ম্যাট-বি কন্ট্রোল সহ একটি 2-অক্ষের সিএনসি টার্নস্টার্ট শুরু করতে ব্যর্থ হয়। প্রদর্শন পাওয়ার চালু করার পরে কোন প্রতিক্রিয়া দেখায়। পাওয়ার সাপ্লাই সঠিকভাবে কাজ করছে তা নিশ্চিত করার পরে,A16B-3200-0495 ব্যর্থ প্রধান বোর্ড হিসাবে চিহ্নিত করা হয়. একটি প্রতিস্থাপন ইনস্টল এবং ব্যাকআপ থেকে পরামিতি পুনরুদ্ধার উত্পাদন টার্ন ফিরে আসে।

সিএনসি কন্ট্রোল ইউনিট পুনর্নির্মাণঃমেশিন টুল বিক্রেতা একটি পুরোনো 0i Mate-B সিস্টেম সংস্কার একটি সম্পূর্ণ নিয়ন্ত্রণ ইউনিট overhaul অংশ হিসাবে A16B-3200-0495 প্রধান বোর্ড প্রতিস্থাপন,নতুন হার্ডওয়্যার বেসলাইন দিয়ে পুনর্নবীকরণ করা মেশিন শুরু নিশ্চিত করা.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ০আই মেট-বি এবং স্ট্যান্ডার্ড ০আই-বি সিএনসির মধ্যে পার্থক্য কী?

০আই মেট-বি হ'ল ০আই-বি প্ল্যাটফর্মের একটি সংক্ষিপ্ত কনফিগারেশন সংস্করণ, যা কম অক্ষ (সাধারণত ২-৩) এবং কম আই / ও প্রয়োজনীয়তার সাথে সহজ সরঞ্জাম মেশিনগুলির জন্য ডিজাইন করা হয়েছে।স্ট্যান্ডার্ড 0i-B আরো অক্ষ সমর্থন করে, আরো I/O, এবং আরো অপশন বোর্ড. উভয় একই হার্ডওয়্যার স্থাপত্য ব্যবহার,কিন্তু প্রধান বোর্ডগুলি বিভিন্ন অংশের নম্বর ০i মেট-বি A16B-3200-0495 ব্যবহার করে যখন 0i-B A16B-3200-0490/0491 সিরিজ ব্যবহার করেএগুলো একে অপরের সঙ্গে বিনিময়যোগ্য নয়।

প্রশ্ন 2: কোন SMD মডিউলগুলিকে মূল বোর্ড থেকে A16B-3200-0495 প্রতিস্থাপনে স্থানান্তর করা উচিত?

FROM মডিউল (সিএনসি সিস্টেম সফটওয়্যার), SRAM মডিউল (প্যারামিটার এবং প্রোগ্রাম) এবং মূল প্রধান বোর্ডে ইনস্টল করা যেকোনো DRAM মডিউল চিহ্নিত করা হবে, সাবধানে সরানো হবে,এবং প্রতিস্থাপন বোর্ডে একই স্লট অবস্থানে পুনরায় ইনস্টল করা হয়. এই মডিউলগুলি মেশিন-নির্দিষ্ট ডেটা বহন করে। এগুলি ছাড়া, সিএনসি সিস্টেম সফ্টওয়্যার বা প্যারামিটার অনুপস্থিত ত্রুটিগুলির সাথে স্টার্টআপে অ্যালার্ম দেবে।

প্রশ্ন 3: A16B-3200-0495 ইনস্টলেশনের পরে প্রোগ্রামিং প্রয়োজন?

বোর্ড নিজেই ফার্মওয়্যার প্রোগ্রামিংয়ের প্রয়োজন হয় না এটি FROM মডিউলগুলিতে থাকা সিএনসি সিস্টেম সফ্টওয়্যার ব্যবহার করে কাজ করে।যদি মূল বোর্ড থেকে FROM বা SRAM মডিউলও ব্যর্থ হয়, সিএনসি সিস্টেম সফটওয়্যার পুনরায় ইনস্টল করা আবশ্যক এবং সমস্ত সিএনসি পরামিতি পুনরায় প্রবেশ করা আবশ্যক। এই কারণেই প্রধান বোর্ড প্রতিস্থাপনের আগে সম্পূর্ণ পরামিতি ব্যাকআপ অত্যন্ত গুরুত্বপূর্ণ।

প্রশ্ন ৪ঃ A16B-3200-0495 বোর্ড পর্যায়ে মেরামত করা যেতে পারে?

FANUC প্রধান সিপিইউ বোর্ডগুলির বোর্ড স্তরের মেরামত বিশেষজ্ঞ সিএনসি ইলেকট্রনিক্স মেরামতের কেন্দ্রগুলি সরবরাহ করে। একটি উত্পাদন-সমালোচনামূলক মেশিনের জন্য, সরাসরি প্রতিস্থাপন সাধারণত মেরামতের চেয়ে দ্রুত।জরুরী নয় এমন পরিস্থিতিতে, যোগ্যতাসম্পন্ন মেরামত একটি ব্যয়বহুল বিকল্প যখন ব্যর্থতা ব্যাপক ক্ষতির পরিবর্তে একটি পৃথক উপাদান কারণে হয়।

প্রশ্নঃ A16B-3200-0495 প্রতিস্থাপনের জন্য কোন ডকুমেন্টেশন প্রয়োজন?

প্রয়োজনীয়ঃ FANUC সিরিজ 0i Mate-B সংযোগ ম্যানুয়াল (হার্ডওয়্যার বিভাগ) বোর্ড অবস্থান ডায়াগ্রাম এবং SMD মডিউল স্লট নিয়োগের জন্য;নিরাপত্তা পদ্ধতি এবং প্যারামিটার ব্যাকআপ/পুনরুদ্ধার পদ্ধতির জন্য CNC রক্ষণাবেক্ষণ ম্যানুয়াল; এবং মেশিনের পরামিতি প্রিন্টআউট বা ব্যাকআপ ফাইল। প্যারামিটার ব্যাকআপ ছাড়া, প্রধান বোর্ড প্রতিস্থাপনের পরে পুনরুদ্ধার মেশিন টুল নির্মাতার সাথে যোগাযোগ করতে হবে।
