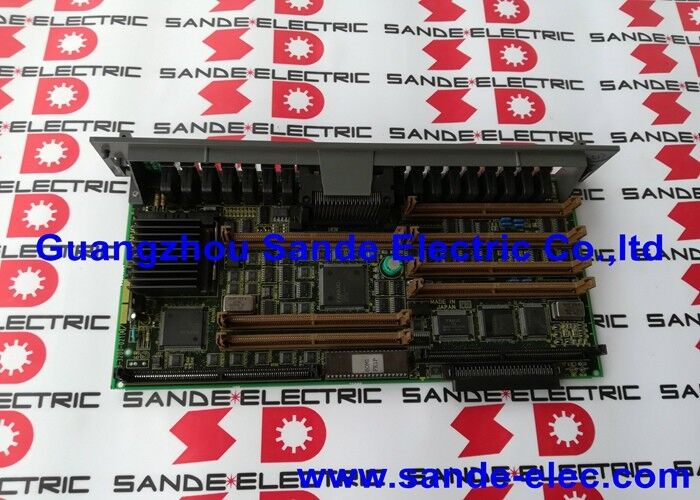

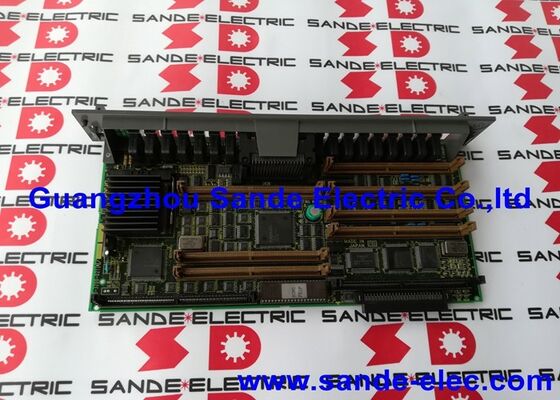

FANUC A16B-3200-0210 সিপিইউ বোর্ড A16B32000210 A16B-32OO-O21O

A16B-3200-0210 | FANUC সিরিজ 18 মডেল C প্রধান CPU বোর্ড — Intel i486DX2 / 66MHz / 32-বিট / 6-Axis / 18-MC / 18-TC / 180-MC

সিরিজ 18C — প্রি-আই জেনারেশনের শেষ

FANUC সিরিজ 18 মডেল C (FS18C) 18i (i-জেনারেশন) হার্ডওয়্যারে রূপান্তরের আগে সিরিজ 18 CNC প্ল্যাটফর্মের চূড়ান্ত পুনরাবৃত্তির প্রতিনিধিত্ব করে। মডেল সি ইন্টেল i486DX2 প্রসেসর প্রবর্তন করেছে — সিরিজ 18 মডেল এ এবং মডেল বি-তে ব্যবহৃত আগের 8-বিট এবং 16-বিট প্রসেসর থেকে একটি উল্লেখযোগ্য আপগ্রেড — সিরিজ 18 পণ্য পরিবারের মৌলিক আর্কিটেকচার বজায় রেখে।

18-সি প্ল্যাটফর্মে নির্মিত মেশিনগুলি এখনও সক্রিয় উত্পাদন পরিষেবাতে রয়েছে। A16B-3200-0210 হল এই সিস্টেমগুলির জন্য মাস্টার বোর্ড — কেন্দ্রীয় PCB যেটির সাথে সমস্ত SMD বিকল্প মডিউল সংযোগ করে এবং বোর্ড যা 18-C CNC-কে কী করতে কনফিগার করা যেতে পারে তার শারীরিক সীমা নির্ধারণ করে৷

কী স্পেসিফিকেশন

নয়টি মডিউল স্লট — এসএমডি মডিউলের মাধ্যমে সিস্টেম কনফিগারেশন

A16B-3200-0210 কোনো SMD (সারফেস মাউন্ট ডিভাইস) প্লাগ-ইন মডিউল ছাড়াই একটি জেনেরিক বেস বোর্ড হিসাবে সরবরাহ করা হয়। বোর্ডের নয়টি মডিউল স্লট মডিউলগুলিকে গ্রহণ করে যা নির্দিষ্ট সিস্টেমের ক্ষমতাকে সংজ্ঞায়িত করে:

• SRAM মডিউল:ব্যাটারি-ব্যাকড প্যারামিটার এবং প্রোগ্রাম স্টোরেজ
• ফ্ল্যাশ রম (ফ্রম) মডিউল:সিস্টেম সফ্টওয়্যার এবং দীর্ঘমেয়াদী প্রোগ্রাম স্টোরেজ
• DRAM মডিউল:সিপিইউ প্রসেসিংয়ের জন্য ওয়ার্কিং মেমরি
• সার্ভো নিয়ন্ত্রণ মডিউল:অক্ষ নিয়ন্ত্রণ ইন্টারফেস
• সার্ভো ইন্টারফেস মডিউল:এফএসএসবি বা টাইপ-এ সার্ভো বাস সংযোগ
• টাকু নিয়ন্ত্রণ মডিউল:অ্যানালগ বা ডিজিটাল টাকু ইন্টারফেস
• পেরিফেরাল I/O মডিউল:মেশিন I/O ইন্টারফেস
• CRT/LCD ডিসপ্লে মডিউল:ডিসপ্লে কন্ট্রোল ইন্টারফেস
• যোগাযোগ মডিউল:RS-232, RS-422, বা ইথারনেট বিকল্প

এই মডুলার ডিজাইনের কারণেই বোর্ডটিকে "কোনও SMD মডিউল ছাড়াই সরবরাহ করা হয়" — মডিউলগুলির সংমিশ্রণ বোর্ডটিকে একটি নির্দিষ্ট মেশিন এবং CNC প্রকারের জন্য নির্দিষ্ট করে তোলে। জেনেরিক A16B-3200-0210 বোর্ড ইনস্টল করা মেশিনের মূল কনফিগারেশনের সাথে মেলে এই মডিউলগুলির যেকোনো বৈধ সমন্বয় গ্রহণ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

18-MC মেশিনিং সেন্টার প্রধান বোর্ড ব্যর্থতা:FANUC 18-MC CNC সহ একটি মেশিনিং সেন্টার বুট করতে ব্যর্থ হয়। পাওয়ার সাপ্লাই অখণ্ডতা নিশ্চিত করার পরে, A16B-3200-0210 ব্যর্থতার পয়েন্ট হিসাবে চিহ্নিত করা হয়। একটি প্রতিস্থাপন বোর্ড লাগানো — মূল SMD মডিউলগুলি পুনরায় ইনস্টল করা — এর পরে ব্যাকআপ থেকে একটি পরামিতি পুনরুদ্ধার করা মেশিনিং কেন্দ্রকে উত্পাদনে ফিরিয়ে দেয়।

18-টিসি টার্নিং সেন্টার বোর্ড প্রতিস্থাপন:একটি টার্নিং সেন্টারের প্রধান বোর্ড একটি বিরতিহীন ত্রুটি তৈরি করে যার ফলে র্যান্ডম রিসেট হয়। A16B-3200-0210 প্রতিস্থাপন বোর্ড বিদ্যমান SMD মডিউল এবং CNC সফ্টওয়্যার সহ স্থিতিশীল অপারেশন পুনরুদ্ধার করে।

CNC রক্ষণাবেক্ষণ ওভারহল:একটি পুরানো 18-MC মেশিনিং সেন্টার একটি ব্যাপক CNC ওভারহল এর মধ্য দিয়ে যায়। A16B-3200-0210 একটি বোর্ড-স্তরের পুনর্নবীকরণের অংশ হিসাবে প্রতিস্থাপিত হয় যখন সমস্ত SMD মডিউল পরিদর্শন করা হয় এবং পুনরায় ইনস্টল করা হয়।

FAQ

প্রশ্ন 1: একটি সম্পূর্ণ A16B-3200-0210 সিস্টেম সম্পূর্ণ করার জন্য কোন SMD মডিউলগুলিকে আলাদাভাবে অর্ডার করতে হবে?

প্রয়োজনীয় মডিউলগুলি নির্দিষ্ট 18-C CNC কনফিগারেশনের উপর নির্ভর করে। সর্বনিম্ন: একটি FROM মডিউল (CNC সিস্টেম সফ্টওয়্যার), একটি SRAM মডিউল (প্যারামিটার এবং প্রোগ্রাম), এবং একটি DRAM মডিউল (ওয়ার্কিং মেমরি)। সার্ভো, স্পিন্ডেল এবং যোগাযোগ মডিউলগুলি মেশিনের অক্ষ গণনা এবং ড্রাইভের প্রকারের উপর নির্ভর করে। প্রতিস্থাপনের অর্ডার দেওয়ার আগে মূল প্রধান বোর্ড থেকে ইনস্টল করা মডিউলের ধরনগুলি সনাক্ত করুন — মডিউল অংশের সংখ্যা প্রতিটি SMD মডিউল লেবেলে মুদ্রিত হয়।

প্রশ্ন 2: A16B-3200-0210 সিরিজ 16C CNC এর সাথে সামঞ্জস্যপূর্ণ?

A16B-3200-0210 সিরিজ 18C/18M/T প্ল্যাটফর্মের জন্য নিশ্চিত করা হয়েছে। যদিও কিছু উৎস সিরিজ 16/18 মডেল বি ডকুমেন্টেশনের অধীনে এই বোর্ডটিকে তালিকাভুক্ত করে, সিরিজ 16C এবং 18C সম্পর্কিত কিন্তু স্বতন্ত্র প্রধান বোর্ড হার্ডওয়্যার ব্যবহার করে। DNC ইলেকট্রনিক্স নোট করে যে এটি "Fanuc 18-C কন্ট্রোল সিস্টেমের জন্য প্রধান প্রধান CPU বোর্ড।" অর্ডার করার আগে লক্ষ্য CNC মডেল — 16C বা 18C — নিশ্চিত করুন, যেহেতু সংলগ্ন বোর্ডের অংশ সংখ্যা 16C পরিবেশন করে।

প্রশ্ন 3: এই বোর্ডের সাথে অর্জনযোগ্য সর্বাধিক প্রোগ্রাম স্টোরেজ ক্ষমতা কত?

প্রোগ্রাম স্টোরেজ A16B-3200-0210-এ ইনস্টল করা FROM এবং SRAM মডিউল দ্বারা নির্ধারিত হয় — মূল বোর্ড নিজেই নয়। বোর্ডের নয়টি মডিউল স্লট বিভিন্ন FROM ক্ষমতার মডিউল গ্রহণ করে এবং বিভিন্ন আকারের SRAM মডিউল ব্যাটারি ব্যাকআপ সহ সংরক্ষণযোগ্য প্রোগ্রামের সংখ্যা এবং আকার নির্ধারণ করে। FROM এবং SRAM মডিউলের সংমিশ্রণ সিস্টেমের মোট প্রোগ্রাম স্টোরেজ কনফিগারেশনকে সংজ্ঞায়িত করে।

প্রশ্ন 4: A16B-3200-0210 ফিট করার জন্য কি সমস্ত পরামিতি এবং প্রোগ্রাম পুনরায় প্রবেশ করতে হবে?

হ্যাঁ, যদি ব্যর্থ বোর্ড থেকে SMD মডিউলগুলি বহন করা না হয়। SRAM মডিউল পরামিতি এবং প্রোগ্রাম (ব্যাটারি ব্যাকআপ সহ) ধরে রাখে। যদি মূল বোর্ড থেকে SRAM মডিউলটি অক্ষত থাকে এবং প্রতিস্থাপন A16B-3200-0210 এ স্থানান্তরিত হয়, CNC ডেটা সংরক্ষিত হয়। যদি SRAM মডিউলটিও ব্যর্থ হয় তবে ব্যাকআপ থেকে সম্পূর্ণ পুনরুদ্ধার প্রয়োজন। এই কারণেই নিয়মিত প্যারামিটার ব্যাকআপ অপরিহার্য রক্ষণাবেক্ষণ অনুশীলন।

প্রশ্ন 5: উন্নত কর্মক্ষমতার জন্য A16B-3200-0210 এ কি একটি RISC প্রসেসর বিকল্প যোগ করা যেতে পারে?

DNC ইলেকট্রনিক্স নোট করে যে A16B-3200-0210 "অতিরিক্ত কাজের জন্য বিভিন্ন ধরণের OPTION PCB এবং RISC প্রসেসরের সাথে চলতে পারে।" কিছু FANUC CNC সিস্টেম নির্দিষ্ট ফাংশনগুলিকে ত্বরান্বিত করার জন্য ঐচ্ছিক RISC সহ-প্রসেসর বোর্ডগুলি অফার করে - প্রাথমিকভাবে উচ্চ-গতির কনট্যুরিং এবং অগ্রগতির অগ্রগতি। A16B-3200-0210 এর মডিউল স্লটগুলি এই বিকল্প বোর্ডগুলিকে মিটমাট করতে পারে। সমর্থিত বিকল্প বোর্ডগুলির সম্পূর্ণ তালিকা এবং তাদের ইনস্টলেশনের প্রয়োজনীয়তার জন্য FANUC সিরিজ 18C সংযোগ এবং রক্ষণাবেক্ষণ ম্যানুয়ালগুলি পরীক্ষা করুন৷
