এক নতুন ফ্যানুক A02B-0281-C120 A02B0281C120 AO2B-O281-C12O

FANUC A02B-0281-C120 | পৃথক প্রকার MDI ইউনিট — CNC লেদ / অনুভূমিক বিন্যাস / ইংরেজি / ছোট কী বিন্যাস

অংশ সংখ্যা:A02B-0281-C120

প্রস্তুতকারক:FANUC কর্পোরেশন (জাপান)

পণ্যের ধরন:MDI ইউনিট — পৃথক প্রকার (স্ট্যান্ড-এলোন)

সিরিজ:A02B-0281

FANUC স্ট্যান্ড-অ্যালোন CNC কন্ট্রোলের জন্য অপারেটর ইনপুট লেয়ার

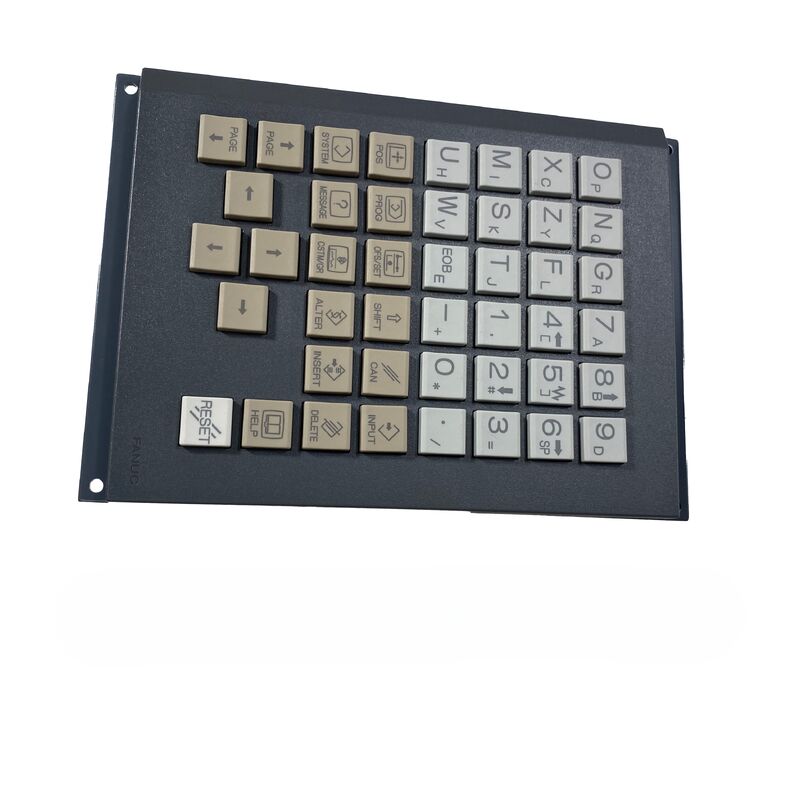

A02B-0281-C120 হল আলাদা-টাইপ MDI (ম্যানুয়াল ডেটা ইনপুট) ইউনিট FANUC i-সিরিজ CNC নিয়ন্ত্রণের জন্য স্ট্যান্ড-অলোন কনফিগারেশন — ফিজিক্যাল কীপ্যাড যার মাধ্যমে মেশিন অপারেটর এবং সেটআপ টেকনিশিয়ান CNC প্রোগ্রামে প্রবেশ করে, প্যারামিটারগুলি পরিবর্তন করে, মেশিনের কার্যকারিতা পরিচালনা করে।

FANUC i-সিরিজ CNC কন্ট্রোল দুটি ফিজিক্যাল কনফিগারেশনে বিভক্ত: LCD-মাউন্টেড টাইপ, যেখানে ডিসপ্লে এবং MDI এক ইউনিটে মিলিত হয়, এবং স্ট্যান্ড-অ্যালোন টাইপ, যেখানে CNC ডিসপ্লে একটি পৃথক ইউনিট এবং MDI একটি পৃথক কীপ্যাড। A02B-0281-C120 হল স্ট্যান্ড-অ্যালোন MDI — মেশিন প্যানেলে অপারেটর এরগনোমিক্সের জন্য উপযুক্ত স্থানে ইনস্টল করা, CNC কন্ট্রোল ইউনিটে ক্যাবল করা।

"বাঁকানো অনুভূমিক" উপাধিটি লেদ (বাঁকানো) মেশিন টুলের জন্য কীবোর্ড লেআউট অভিযোজন সংজ্ঞায়িত করে। একটি লেথে, অপারেটর প্যানেলটি সাধারণত কাজের অঞ্চলের সামনে অনুভূমিকভাবে অপারেটরের মুখোমুখি হয় — এই MDI-এর মূল বিন্যাস সেই অভিযোজনের জন্য অপ্টিমাইজ করা হয়েছে। এটি মেশিনিং সেন্টার (M-টাইপ) MDI ভেরিয়েন্ট থেকে আলাদা যা বিভিন্ন লেআউট কনফিগারেশন ব্যবহার করে।

কী স্পেসিফিকেশন

প্রত্যয় ভেরিয়েন্ট - অর্ডার করার আগে নিশ্চিত করুন

A02B-0281-C120 বেশ কয়েকটি প্রত্যয় কনফিগারেশনে বিদ্যমান যা সঠিক কী সেট নির্ধারণ করে:

প্রত্যয়টি নির্ধারণ করে কোন কীগুলি শারীরিকভাবে উপস্থিত এবং কীপ্যাডে লেবেলযুক্ত। অর্ডার করার আগে নিজের লেবেল থেকে ইনস্টল করা MDI এর প্রত্যয়টি নিশ্চিত করুন — একটি ভুল প্রত্যয় যান্ত্রিকভাবে CNC-এর সাথে ফিট করে কিন্তু বিভিন্ন কী লেবেল এবং ফাংশন উপস্থাপন করে।

FAQ

প্রশ্ন 1: একটি পৃথক-টাইপ MDI এবং একটি LCD-মাউন্ট করা MDI-এর মধ্যে পার্থক্য কী?

একটি এলসিডি-মাউন্টেড টাইপ আই-সিরিজ সিএনসি-তে, ডিসপ্লে এবং এমডিআই কীপ্যাড একটি সমন্বিত ইউনিটে একত্রিত হয়। একটি স্বতন্ত্র প্রকারে, ডিসপ্লে এবং MDI আলাদা — MDI (A02B-0281-C120) তারের দ্বারা CNC কন্ট্রোল ইউনিটের সাথে সংযোগ করে এবং স্বাধীনভাবে মাউন্ট করে। মেশিনের মূল কনফিগারেশন নির্ধারণ করে কোন ধরনের সঠিক; স্ট্যান্ড-অ্যালোন MDI একটি LCD-মাউন্টেড টাইপ MDI প্রতিস্থাপন করতে পারে না এবং এর বিপরীতে।

প্রশ্ন 2: A02B-0281-C120 কি মেশিনিং সেন্টারের পাশাপাশি লেদগুলির সাথে সামঞ্জস্যপূর্ণ?

-C120 বিশেষভাবে অনুভূমিক লেআউটে CNC লেথের (বাঁক) জন্য কনফিগার করা হয়েছে। মেশিনিং সেন্টার MDI ভেরিয়েন্ট A02B-0281 সিরিজের মধ্যে বিভিন্ন অংশ নম্বর ব্যবহার করে। একটি মেশিনিং সেন্টারে একটি টার্নিং-টাইপ এমডিআই ইনস্টল করলে কী-ফাংশন অমিল হতে পারে। অর্ডার করার আগে মেশিনের ধরন যাচাই করুন।

প্রশ্ন 3: কী চাপলে MDI কোনো প্রতিক্রিয়া দেখায় না। কিভাবে দোষ নির্ণয় করা হয়?

MDI এবং CNC কন্ট্রোল ইউনিটের মধ্যে তারের সংযোগ পরীক্ষা করুন — একটি আলগা বা ক্ষতিগ্রস্ত তার MDI ব্যর্থতার সবচেয়ে সাধারণ কারণ। ক্ষতির লক্ষণগুলির জন্য ইউনিটের সাথে অন্তর্ভুক্ত A20B-1008-0510 সংযোগকারী PCB পরিদর্শন করুন৷ তারের এবং সংযোগকারী ভাল নিশ্চিত করা হলে, MDI কীপ্যাড নিজেই প্রতিস্থাপন প্রয়োজন।

Q4: A02B-0281-C120 কি সংযোগকারী PCB অন্তর্ভুক্ত করে?

হ্যাঁ। ইউনিটটি ছোট সংযোগকারী PCB (A20B-1008-0510) দিয়ে সরবরাহ করা হয় যা MDI কীপ্যাড এবং CNC তারের মধ্যে ইন্টারফেস পরিচালনা করে। একটি ব্যবহৃত বা উদ্বৃত্ত ইউনিট পরিদর্শন করার সময় সংযোগকারী PCB অন্তর্ভুক্ত এবং ক্ষতিগ্রস্থ হয়েছে তা নিশ্চিত করুন।

প্রশ্ন 5: কোন সিএনসি সিরিজ A02B-0281-C120 এর সাথে সামঞ্জস্যপূর্ণ?

A02B-0281 MDI সিরিজটি FANUC i-সিরিজ CNC কন্ট্রোলের জন্য স্ট্যান্ড-অলোন কনফিগারেশনের জন্য ডিজাইন করা হয়েছে — সিরিজ 16i, 18i, 21i, 0i, এবং সম্পর্কিত আই-সিরিজ মডেল যা আলাদা MDI আর্কিটেকচার ব্যবহার করে। সামঞ্জস্য নির্দিষ্ট CNC মডেল এবং নিয়ন্ত্রণ প্যানেল কনফিগারেশনের উপর নির্ভর করে। অর্ডার করার আগে মেশিনের FANUC CNC মডেলের পদবি নিশ্চিত করুন।
