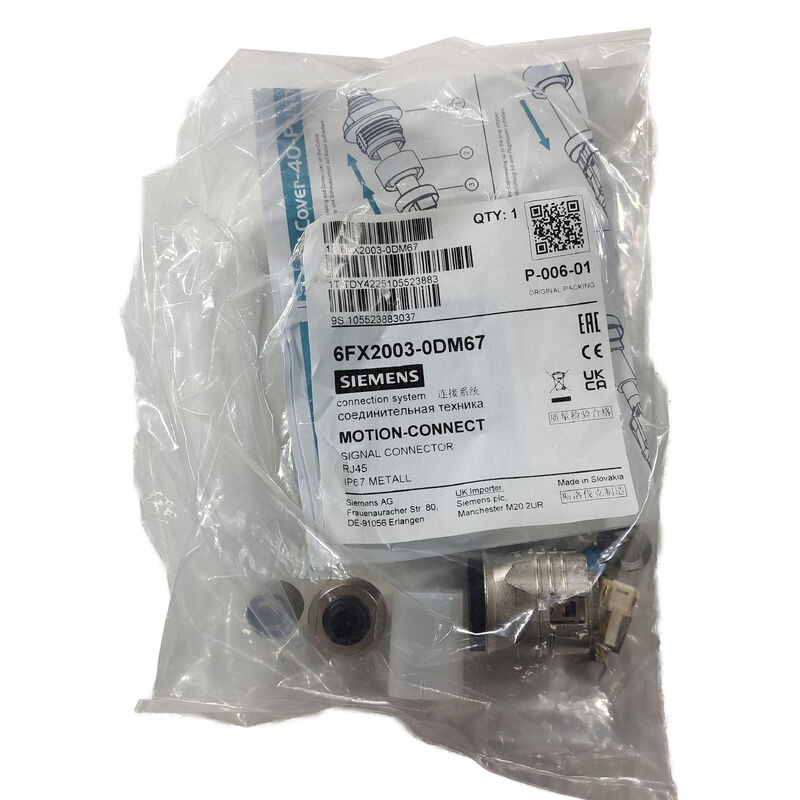

6FX2003-0DM67 | সিমেন্স মোশন-কানেক্ট RJ45 সিগন্যাল সংযোগকারী — ড্রাইভ-সিএলআইকিউ / আইপি67 মেটাল সংস্করণ

DRIVE-CLiQ ইন্টারফেস সংযোগের জন্য রাগড মেটাল RJ45 সংযোগকারী

6FX2003-0DM67 হল ড্রাইভ-সিএলআইকিউ ইন্টারফেসের জন্য সিমেন্সের ধাতব-বডিড RJ45 সংকেত সংযোগকারী — মোটর, এনকোডার এবং ড্রাইভের উপাদানগুলিকে সংযুক্ত করতে SINAMICS ড্রাইভ সিস্টেম জুড়ে ব্যবহৃত ডিজিটাল যোগাযোগ এবং প্রতিক্রিয়া বাস। DRIVE-CLiQ একটি একক RJ45-ফরম্যাট তারের সংযোগের মাধ্যমে শক্তি এবং উচ্চ-গতির সিরিয়াল যোগাযোগ উভয়ই বহন করে, যা সংযোগকারীর যান্ত্রিক এবং পরিবেশগত দৃঢ়তা সরাসরি সিস্টেমের নির্ভরযোগ্যতার সাথে প্রাসঙ্গিক করে তোলে।

6FX2003-0DM67 ধাতব সংস্করণটি আগের প্লাস্টিক-বডিড 6FX2003-0DC67 সংযোগকারীকে প্রতিস্থাপন করে — সিমেন্স বিশেষভাবে IP67 সুরক্ষা রেটিং এবং মেশিন টুল এবং শিল্প অটোমেশন ইনস্টলেশন পরিবেশের চাহিদার জন্য প্রয়োজনীয় যান্ত্রিক স্থায়িত্ব অর্জনের জন্য নির্মাণ সামগ্রীকে আপগ্রেড করেছে।

কী স্পেসিফিকেশন

DRIVE-CLiQ — এই সংযোগকারীটি যে ইন্টারফেসটি পরিবেশন করে

ড্রাইভ-সিএলআইকিউ (আইকিউ সহ ড্রাইভ কম্পোনেন্ট লিঙ্ক) হল সিনামিকস ড্রাইভ সিস্টেমের জন্য সিমেন্সের মালিকানাধীন ডিজিটাল ইন্টারফেস - একটি কাঠামোগত ডিজিটাল যোগাযোগ টপোলজিতে ড্রাইভের উপাদানগুলিকে সংযুক্ত করা:

ইন্টিগ্রেটেড মোটর এনকোডার যোগাযোগ:এনকোডারে একটি সমন্বিত ড্রাইভ-সিএলআইকিউ ইন্টারফেসের সাথে সিনামিক্স-সামঞ্জস্যপূর্ণ মোটরগুলি অবস্থান, গতি এবং মোটর সনাক্তকরণ ডেটা সরাসরি ড্রাইভ-সিএলআইকিউ লিঙ্কের মাধ্যমে সিনামিক্স ড্রাইভে যোগাযোগ করে — পুরানো ড্রাইভ প্রজন্মে ব্যবহৃত পৃথক সমাধানকারী বা অ্যানালগ এনকোডার কেবল ইন্টারফেসগুলিকে নির্মূল করে।

প্লাগ এবং শনাক্ত করার ক্ষমতা:ড্রাইভ-সিএলআইকিউ-সজ্জিত উপাদানগুলি সংযোগের সময় সিনামিকস ড্রাইভ দ্বারা পাঠযোগ্য ডিজিটাল সনাক্তকরণ ডেটা বহন করে — স্বয়ংক্রিয় উপাদান স্বীকৃতি এবং কনফিগারেশন যাচাই সমর্থন করে, ভুল কেবল বা মোটর প্রকার নির্বাচন থেকে কমিশনিং ত্রুটিগুলি হ্রাস করে।

ডেইজি-চেইন এবং স্টার টপোলজি:DRIVE-CLiQ নির্দিষ্ট SINAMICS হার্ডওয়্যার কনফিগারেশনের উপর নির্ভর করে ডেইজি-চেইন (ক্রমিক মডিউল-টু-মডিউল) এবং স্টার (হাব) ওয়্যারিং টপোলজি উভয়কেই সমর্থন করে — RJ45 সংযোগকারী ফর্ম্যাট উভয় টপোলজি প্রকারের মধ্যেই সাধারণ।

অ্যাপ্লিকেশন

SINAMICS S120 মোটর সংযোগ:SINAMICS S120 মোটর মডিউল এবং ইন্টিগ্রেটেড DRIVE-CLiQ এনকোডার সহ SIMOTICS সার্ভো মোটরগুলির মধ্যে ড্রাইভ-সিএলআইকিউ ইন্টারফেস সংযোগগুলি - মোটর-সাইড ড্রাইভ-সিএলআইকিউ পোর্টে স্ট্যান্ডার্ড সংযোগকারী।

CNC মেশিন টুল সার্ভো অক্ষ:SINUMERIK CNC মেশিন টুলস SINAMICS S120 ড্রাইভ সিস্টেম ব্যবহার করে DRIVE-CLiQ মোটর এনকোডার ফিডব্যাক — IP67 রেটযুক্ত সংযোগকারী মোটর সংযোগ বিন্দুতে কুল্যান্ট এক্সপোজার সাধারণত সহ্য করে।

শিল্প রোবট যৌথ ড্রাইভ:SINAMICS-ভিত্তিক রোবট সার্ভো ড্রাইভ সিস্টেম যেখানে প্রতিটি জয়েন্ট মোটরে DRIVE-CLiQ সংযোগের জন্য রোবটের অপারেটিং পরিবেশে শক্তিশালী, সিলযুক্ত সংযোগকারী কর্মক্ষমতা প্রয়োজন।

প্রতিস্থাপন এবং ক্ষেত্র মেরামত:ফিল্ড রক্ষণাবেক্ষণের সময় ক্ষতিগ্রস্ত DRIVE-CLiQ সংযোগকারীগুলিকে প্রতিস্থাপন করা — বিশেষ করে যেখানে মূল প্লাস্টিক 6FX2003-0DC67 সংযোগকারী ব্যর্থ হয়েছে, মেটাল 6FX2003-0DM67 একই সংযোগকারী অবস্থানে একটি সরাসরি কার্যকরী আপগ্রেড প্রদান করে৷

FAQ

প্রশ্ন 1: 6FX2003-0DM67 কি পুরানো 6FX2003-0DC67 প্লাস্টিক সংযোগকারীর জন্য একটি ড্রপ-ইন প্রতিস্থাপন?

হ্যাঁ — 6FX2003-0DM67 মেটাল সংস্করণ হল 6FX2003-0DC67-এর সরাসরি উত্তরসূরি, একই RJ45 সংযোগকারী ইন্টারফেস এবং DRIVE-CLiQ পিন অ্যাসাইনমেন্ট শেয়ার করে৷ ধাতব সংস্করণটি একই অ্যাপ্লিকেশনে প্লাস্টিকের সংস্করণটিকে প্রতিস্থাপন করতে পারে, যা কার্যকরী আপগ্রেড হিসাবে উন্নত যান্ত্রিক স্থায়িত্ব এবং IP67 পরিবেশগত সিলিং প্রদান করে।

প্রশ্ন 2: IP67 রেটিং কি একা সংযোগকারীর জন্য প্রযোজ্য, নাকি এর জন্য একটি নির্দিষ্ট সঙ্গম তারের নির্মাণ প্রয়োজন?

6FX2003-0DM67 সংযোগকারীর IP67 রেটিং নিজেই সংযোগকারীর সিলিং কার্যকারিতা বর্ণনা করে যখন সঠিকভাবে মিলিত হয় এবং নিযুক্ত হয়। একত্রিত কেবল সিস্টেমে সম্পূর্ণ IP67 সুরক্ষা অর্জনের জন্য একই সুরক্ষা শ্রেণিতে রেট করা একটি DRIVE-CLiQ কেবল ব্যবহার করা এবং সংযোগকারীটি সম্পূর্ণরূপে উপবিষ্ট এবং লক করা নিশ্চিত করা প্রয়োজন। সিমেন্সের ড্রাইভ-সিএলআইকিউ ক্যাবল ডকুমেন্টেশন থেকে সম্পূর্ণ ক্যাবল অ্যাসেম্বলির আইপি রেটিং নিশ্চিত করুন, কারণ তারের জ্যাকেট এবং স্ট্রেন রিলিফ সামগ্রিক সিস্টেম সুরক্ষা স্তরে অবদান রাখে।

প্রশ্ন 3: এই সংযোগকারীর মাধ্যমে DRIVE-CLiQ ইন্টারফেস কোন সংকেত বহন করে?

DRIVE-CLiQ একই RJ45-ফরম্যাট তারের সংযোগে কম-ভোল্টেজ DC পাওয়ার (সংযুক্ত উপাদানের ইলেকট্রনিক্স সরবরাহ) এবং উচ্চ-গতির সিরিয়াল ডিজিটাল যোগাযোগ (এনকোডার অবস্থান ডেটা, উপাদান সনাক্তকরণ, ডায়াগনস্টিক ডেটা এবং ফার্মওয়্যার তথ্য) এর সংমিশ্রণ বহন করে। 6FX2003-0DM67 সংযোগকারীর পিন কনফিগারেশন স্ট্যান্ডার্ড 8-পজিশন RJ45 ফর্ম্যাটের মধ্যে এই সম্মিলিত পাওয়ার-এবং-ডেটা ইন্টারফেসকে সামঞ্জস্য করে।

Q4: 6FX2003-0DM67 S120 ছাড়া অন্য SINAMICS ড্রাইভ জেনারেশনের সাথে ব্যবহার করা যেতে পারে?

DRIVE-CLiQ S120 এর বাইরে একাধিক SINAMICS ড্রাইভ প্ল্যাটফর্ম জুড়ে ব্যবহৃত হয়, যার মধ্যে কিছু S110 এবং অন্যান্য বর্তমান প্রজন্মের সিমেন ড্রাইভ সিস্টেম রয়েছে যা DRIVE-CLiQ ইন্টারফেস স্ট্যান্ডার্ড গ্রহণ করেছে। নির্দিষ্ট ড্রাইভ সিস্টেমের হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন যে DRIVE-CLiQ ইন্টারফেস এবং কানেক্টর স্পেসিফিকেশন মিলছে কিনা — যখন RJ45 ফিজিক্যাল কানেক্টর ফর্ম্যাট DRIVE-CLiQ-সজ্জিত প্ল্যাটফর্ম জুড়ে সামঞ্জস্যপূর্ণ, সর্বদা ইনস্টলেশনে নির্দিষ্ট ড্রাইভ এবং মোটর সংমিশ্রণের সাথে সামঞ্জস্যতা যাচাই করুন।
