1608KL-05W-B59 | NMB Minebea 40mm DC ফ্যান — 24V / 9.5 CFM / 3-ওয়্যার অ্যালার্ম / বল বিয়ারিং / FANUC 30i/31i/32i CNC কুলিং
FANUC CNC কন্ট্রোল কুলিং এর জন্য কমপ্যাক্ট 40mm ডিসি ফ্যান

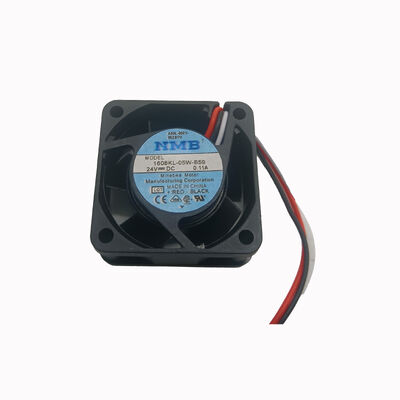

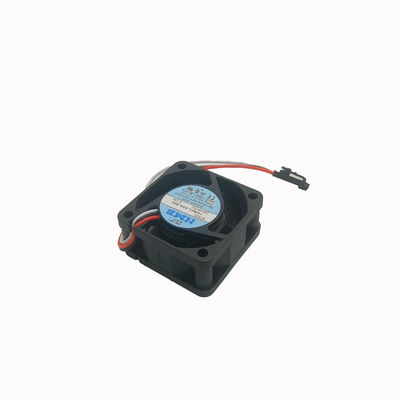

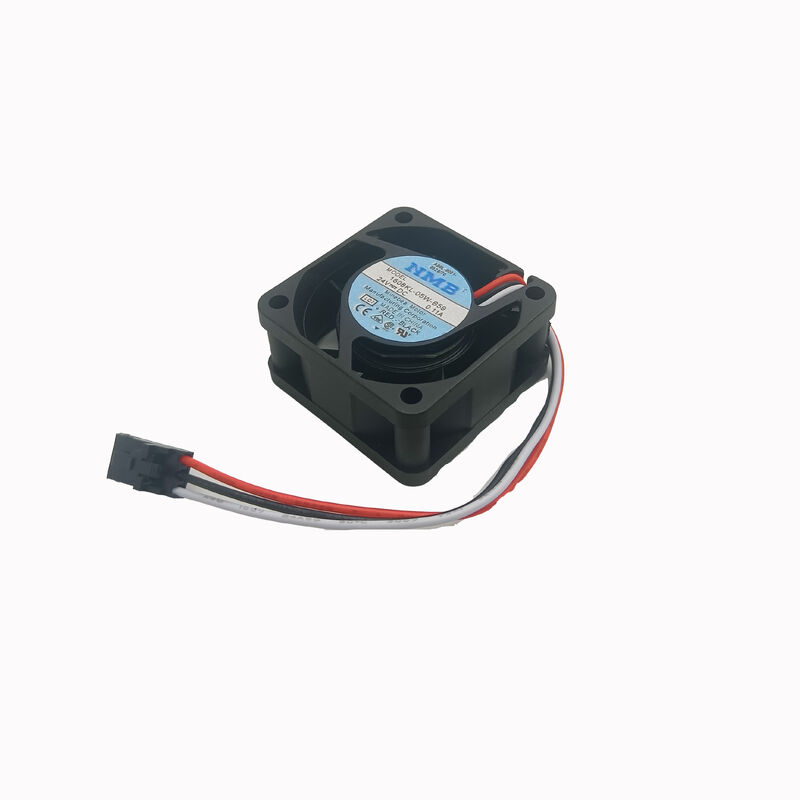

1608KL-05W-B59 হল 4020 (40mm ব্যাস, 20mm গভীরতা) মাউন্টিং পজিশনের জন্য NMB-এর 40×40×20mm DC অক্ষীয় ফ্যান — একটি কমপ্যাক্ট ফ্যান যা PCB-লেভেল, প্যানেল-মাউন্ট করা, এবং ছোট ইলেকট্রনিক্স অ্যাপ্লিকেশান কুলিং এনক্লোসার পরিবেশন করে। 24V এ এবং একটি 3-ওয়্যার লকড রটার সেন্সর আউটপুট সহ, এই ফ্যানটিকে বিশেষভাবে একটি FANUC CNC সিস্টেম কুলিং ফ্যান হিসাবে চিহ্নিত করা হয়েছে, যা FANUC সমাবেশ নম্বর A90L-0001-0528 এর ক্রস-রেফারেন্সিং।
40 মিমি ফর্ম ফ্যাক্টরটি বড় ড্রাইভ ক্যাবিনেটের প্রেক্ষাপটে এই ফ্যানটিকে অদৃশ্য করে তোলে - এটি সম্পূর্ণ ক্যাবিনেটের বায়ুচলাচলের পরিবর্তে স্বতন্ত্র মডিউল, ডিসপ্লে অ্যাসেম্বলি এবং PCBগুলিকে কাছাকাছি পরিসরে নিয়ন্ত্রণ করে।
কী স্পেসিফিকেশন
| প্যারামিটার | মান |
|---|
| মাত্রা | 40×40×20mm |
| ভোল্টেজ | 24V ডিসি |
| অপারেটিং রেঞ্জ | 20V - 25.2V |
| কারেন্ট | 0.08A - 0.11A |
| বায়ুপ্রবাহ | 9.5 CFM পর্যন্ত |
| স্ট্যাটিক প্রেসার | 42.2 Pa |
| গোলমাল | ≤33 dB(A) |
| ভারবহন | বল বিয়ারিং |
| জীবন L10 | 50,000 ঘন্টা @ 25°C |
| তার | 3 |
| FANUC রেফারেন্স। | A90L-0001-0528 |
3-ওয়্যার লকড রটার সেন্সর — ফ্যান ফল্ট মনিটরিং
তৃতীয় তারটি লক করা রটার সেন্সর সংকেত প্রদান করে — FANUC CNC সিস্টেম ইন্টিগ্রেশনের জন্য একটি গুরুত্বপূর্ণ বৈশিষ্ট্য:
FANUC CNC ফ্যান অ্যালার্ম:FANUC 30i, 31i, এবং 32i সিরিজের CNC নিয়ন্ত্রণগুলি 1608KL-05W-B59-এর মতো কুলিং ফ্যানের তৃতীয় তারে ফ্যানের গতি আউটপুট নিরীক্ষণ করে। যখন ফ্যানের গতি থ্রেশহোল্ডের নিচে নেমে আসে — বিয়ারিং ব্যর্থতা বা ফ্যান ব্লকেজ নির্দেশ করে — CNC ফ্যান ফল্ট অ্যালার্ম তৈরি করে। এই প্রারম্ভিক সতর্কতা তাপ-সম্পর্কিত নিয়ন্ত্রণ বোর্ডের ক্ষতি হওয়ার আগে অপারেটরকে রক্ষণাবেক্ষণের সময় নির্ধারণ করতে দেয়।
লক করা রটার সুরক্ষা:যদি ফ্যানটি সম্পূর্ণরূপে স্থগিত থাকে (অবরুদ্ধ ব্লেড বা জব্দ করা বিয়ারিং), লক করা রটার আউটপুট শূন্য গতির সংকেত দেয়। বেশিরভাগ সিএনসি সিস্টেম তাৎক্ষণিক অ্যালার্মের সাথে সাড়া দেয় ট্রিগার করার জন্য তাপীয় সুরক্ষার জন্য অপেক্ষা না করে — ফ্যান ঠান্ডা হওয়া ইলেকট্রনিক্সকে রক্ষা করে।
অ্যাপ্লিকেশন
FANUC CNC কন্ট্রোল প্যানেল কুলিং:FANUC 30i/31i/32i সিরিজ কন্ট্রোল ডিসপ্লে অ্যাসেম্বলি এবং LCD প্যানেল কুলিং পজিশনে 40mm ফ্যান।
সিএনসি মেশিন টুল কন্ট্রোল মডিউল কুলিং:FANUC CNC কন্ট্রোল ক্যাবিনেটের মধ্যে পৃথক PCB, অক্ষ নিয়ন্ত্রণ কার্ড, এবং সার্ভো ইন্টারফেস বোর্ডগুলির জন্য লক্ষ্যযুক্ত শীতলকরণ।
শিল্প ইলেকট্রনিক্স পিসিবি কুলিং:ইন্ডাস্ট্রিয়াল অটোমেশন কন্ট্রোলার, ড্রাইভ ইন্টারফেস বোর্ড এবং কমপ্যাক্ট কন্ট্রোল ইলেকট্রনিক্সে সাধারণ 24V DC 40mm ফ্যান অ্যাপ্লিকেশন।
FAQ
প্রশ্ন 1: কোন FANUC মডেল 1608KL-05W-B59 (A90L-0001-0528) ব্যবহার করে?
FANUC সিরিজ 30i, 31i, এবং 32i CNC কন্ট্রোল কনফিগারেশনের জন্য 1608KL-05W-B59 নিশ্চিত করা হয়েছে — বিশেষ করে LCD-টাইপ কন্ট্রোল ইউনিট এবং স্বতন্ত্র CNC কন্ট্রোল অ্যাসেম্বলির জন্য (A02B-0303-C103 এবং সম্পর্কিত সমাবেশ নম্বর)। এছাড়াও 5-অক্ষ মেশিনিং সেন্টার, মিল-টার্ন সিস্টেম এবং এই CNC সিরিজগুলি ব্যবহার করে গ্রাইন্ডিং মেশিন নিয়ন্ত্রণ সহ উন্নত CNC কনফিগারেশনগুলিতে ব্যবহৃত হয়।
প্রশ্ন 2: FANUC নিয়ন্ত্রণে ব্যর্থ 1608KL-05W-B59 কোন ফ্যান অ্যালার্ম কোড তৈরি করে?
ফ্যান মনিটরিং সহ FANUC CNC নিয়ন্ত্রণগুলি অ্যালার্ম DS0300 (কুলিং ফ্যান বন্ধ হয়ে গেছে) বা সমতুল্য সিস্টেম অ্যালার্ম কোড তৈরি করে যখন 3-তারের ফ্যানের গতি সংকেত শূন্য RPM নির্দেশ করে। এই অ্যালার্মটি একটি হলুদ সতর্কীকরণ হিসাবে উপস্থিত হয় বা সিস্টেম কনফিগারেশনের উপর নির্ভর করে অক্ষ অপারেশন বন্ধ করে। একটি 30i/31i/32i সিরিজের একটি FANUC DS0300 অ্যালার্ম সরাসরি কুলিং ফ্যানের দিকে নির্দেশ করে — প্রথমে 40mm ফ্যানটি পরীক্ষা করুন৷
প্রশ্ন 3: প্রত্যয় ছাড়া 1608KL-05W-B59-L00 এবং 1608KL-05W-B59-এর মধ্যে কি কোনো পার্থক্য আছে?
NMB-এর নামকরণ পদ্ধতিতে -L00 প্রত্যয়টি আদর্শ সীসা তারের দৈর্ঘ্য চিহ্নিত করে — L00 সাধারণত একটি আদর্শ (নো-প্রত্যয়) সীসার দৈর্ঘ্য নির্দেশ করে। এই ফ্যানের একাধিক বর্তমান সংশোধন বিদ্যমান (0.08A এবং 0.11A রূপ)। অর্ডার করার আগে, FANUC সিস্টেমের পরিষেবা ডকুমেন্টেশন থেকে প্রয়োজনীয় বর্তমান সংশোধন নিশ্চিত করুন — অথবা উপলব্ধ ভেরিয়েন্টের সাথে মূল ফ্যান লেবেলের বর্তমান স্পেসিফিকেশনের তুলনা করুন।
Q4: 1608KL-05W-B59 কি কোন ওরিয়েন্টেশনে ইনস্টল করা যাবে?
হ্যাঁ — বল বিয়ারিং ফ্যান সমস্ত মাউন্টিং ওরিয়েন্টেশনে (অনুভূমিক, উল্লম্ব, উল্টানো) নির্ভরযোগ্যভাবে কাজ করে। এনএমবি-র বল ভারবহন নির্মাণ যে কোনও অভিযোজনে তৈলাক্তকরণ বজায় রাখে। FANUC কন্ট্রোল প্যানেল অ্যাসেম্বলিতে, নির্দিষ্ট কন্ট্রোল কনফিগারেশনের উপর নির্ভর করে ফ্যান বিভিন্ন ওরিয়েন্টেশনে মাউন্ট করা যেতে পারে — বল বিয়ারিং ডিজাইনটি ওরিয়েন্টেশন-সীমাবদ্ধ নয়।
