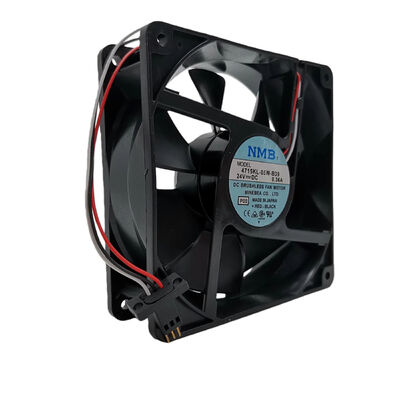

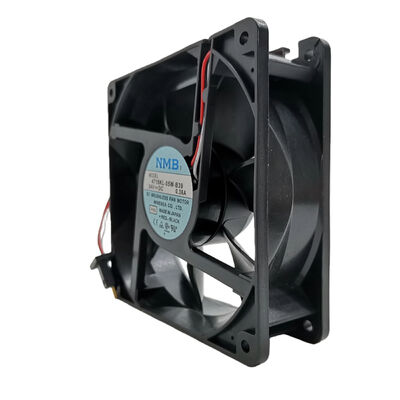

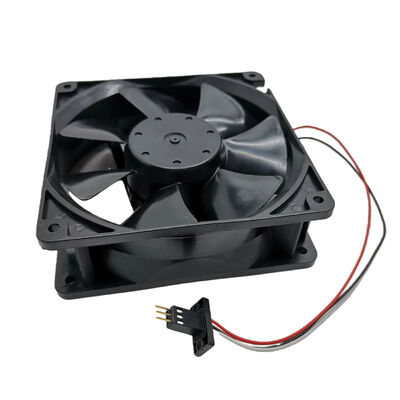

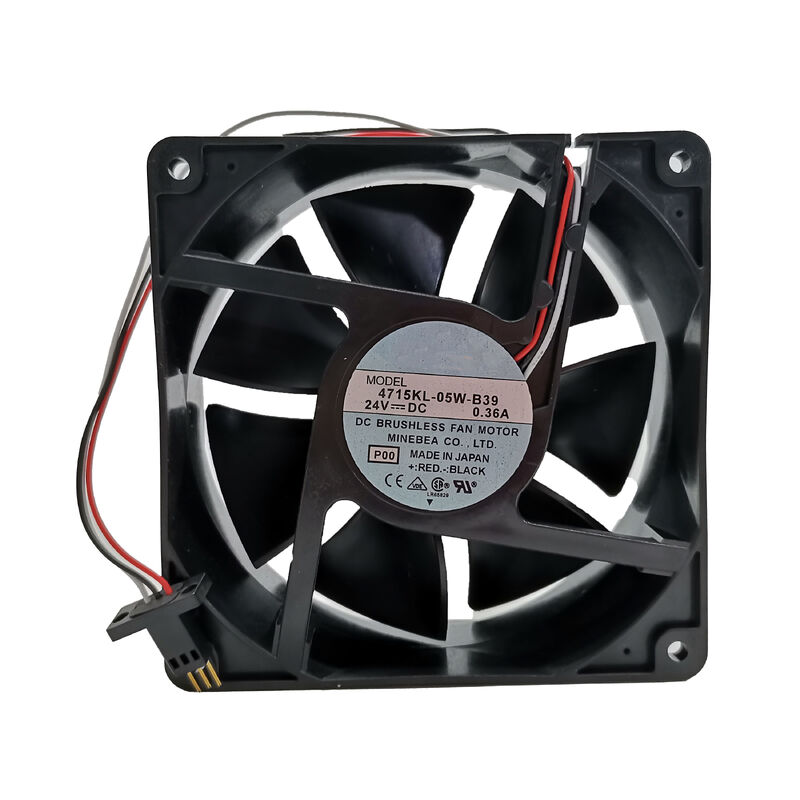

নতুন 4715KL-05W-B39 NMB-MAT শীতলতা ফ্যান 24vdc 0.40A

4715KL-05W-B39 | NMB Minebea 24V DC কুলিং ফ্যান — 119mm / 108 CFM / 2950 RPM / বল বিয়ারিং / 3-ওয়্যার অ্যালার্ম / FANUC CNC

লকড রটার অ্যালার্ম সংকেত সহ NMB 24V DC শিল্প ফ্যান

4715KL-05W-B39 হল NMB Technologies-এর একটি 24V DC অক্ষীয় কুলিং ফ্যান - একটি 119mm ইন্ডাস্ট্রিয়াল ফ্যান যা 2950 RPM-এ 108 CFM এয়ারফ্লো প্রদান করে একটি তৃতীয়-ওয়্যার লক করা রোটার অ্যালার্ম সিগন্যাল। এটি একটি সাধারণ 2-তারের ফ্যান নয়: অ্যালার্ম সিগন্যাল ওয়্যার হোস্ট সিস্টেমকে ফ্যানের ব্যর্থতা শনাক্ত করতে এবং ঠান্ডা করার সরঞ্জামগুলি গুরুতর তাপমাত্রায় পৌঁছানোর আগে একটি ত্রুটি তৈরি করতে দেয়।

24V DC সাপ্লাই ইন্ডাস্ট্রিয়াল কন্ট্রোল ক্যাবিনেট পাওয়ার ডিস্ট্রিবিউশনের সাথে মেলে — একই 24V সাপ্লাই PLC, সেন্সর এবং কন্ট্রোল ইলেকট্রনিক্সের জন্য ব্যবহৃত হয়, যা কুলিং ফ্যানের জন্য ডেডিকেটেড সাপ্লাই ভোল্টেজের প্রয়োজনীয়তা দূর করে।

কী স্পেসিফিকেশন

3-ওয়্যার অ্যালার্ম সিগন্যাল — ফ্যানের ব্যর্থতা সনাক্তকরণ

4715KL-05W-B39-এর তৃতীয় তারটি একটি লক করা রটার অ্যালার্ম সিগন্যাল প্রদান করে — যে বৈশিষ্ট্যটি এই ফ্যানটিকে মৌলিক 2-তারের কুলিং ফ্যান থেকে আলাদা করে:

এটি কিভাবে কাজ করে:অ্যালার্ম সিগন্যাল তার একটি লজিক সিগন্যাল (সাধারণত খোলা-সংগ্রাহক) আউটপুট করে যা ফ্যানের গতির সমানুপাতিক ফ্রিকোয়েন্সিতে স্পন্দন করে। যখন ফ্যানের গতি রেট করা গতির আনুমানিক 50% এর নিচে নেমে যায় (বেয়ারিং ব্যর্থতা, বেয়ারিং জব্দ অবস্থা, বা অবরুদ্ধ বায়ুপ্রবাহের কারণে), নিয়ামক সংকেত পরিবর্তন সনাক্ত করে এবং একটি সিস্টেম ত্রুটি বা সতর্কতা তৈরি করতে পারে।

প্রাথমিক ব্যর্থতা সনাক্তকরণ:ভক্তদের ভারবহন ব্যর্থতা সাধারণত ধীরে ধীরে অগ্রসর হয় — প্রাথমিক বিয়ারিং পরিধান সম্পূর্ণ ব্যর্থতার আগে গতি হ্রাস করে। 3-ওয়্যার অ্যালার্ম সিস্টেম কন্ট্রোলারকে এই অবক্ষয় সনাক্ত করতে এবং বিপর্যয়কর ফ্যান ব্যর্থতার কারণে সিস্টেমের অতিরিক্ত তাপমাত্রার কারণ হওয়ার আগে একটি রক্ষণাবেক্ষণ সতর্কতা ট্রিগার করতে দেয়।

FANUC CNC ইন্টিগ্রেশন:FANUC A90L-0001-0509 ফ্যান রেফারেন্স সহ FANUC CNC নিয়ন্ত্রণ এবং সার্ভো ড্রাইভ মডিউলগুলি ফ্যান ফল্ট অ্যালার্ম তৈরি করতে অ্যালার্ম সিগন্যাল আউটপুট ব্যবহার করে — তাপ-সম্পর্কিত ক্ষতি হওয়ার আগে রক্ষণাবেক্ষণের সময় নির্ধারণের জন্য অপারেটরদের সতর্ক করে।

অ্যাপ্লিকেশন

FANUC CNC এবং সার্ভো ড্রাইভ কুলিং:A90L-0001-0509 রেফারেন্সিং FANUC কন্ট্রোল ক্যাবিনেটে ফ্যান প্রতিস্থাপন — অ্যালার্ম সিগন্যাল পর্যবেক্ষণ সহ 24V ডিসি ফ্যান দ্বারা শীতল করা সার্ভো অ্যামপ্লিফায়ার, অক্ষ নিয়ন্ত্রণ মডিউল এবং সিএনসি প্রসেসর অ্যাসেম্বলি।

শিল্প ড্রাইভ এবং বৈদ্যুতিন সংকেতের মেরু বদল ঘের:VFD ক্যাবিনেটে 24V-চালিত কুলিং ফ্যান, সার্ভো অ্যামপ্লিফায়ার এনক্লোজার এবং অটোমেশন কন্ট্রোল প্যানেলে অ্যালার্ম-মনিটরেড কুলিং প্রয়োজন।

সার্ভার এবং টেলিকম সরঞ্জাম:উচ্চ-পারফরম্যান্স নেটওয়ার্ক সরঞ্জাম এবং সার্ভার চ্যাসিস লক করা রটার সনাক্তকরণ সহ অবিচ্ছিন্ন-ডিউটি ​​24V ডিসি ফ্যান প্রয়োজন।

শিল্প অটোমেশন কন্ট্রোলার:PLC ক্যাবিনেট, SCADA হার্ডওয়্যার, এবং শিল্প কম্পিউটার সিস্টেমের জন্য নিরীক্ষণ করা কুলিং প্রয়োজন।

FAQ

প্রশ্ন 1: 4715KL-05W-B39 এর অ্যালার্ম সিগন্যাল আউটপুট কিসের সাথে সংযোগ করে?

অ্যালার্ম সংকেত ড্রাইভ বা কন্ট্রোলারের একটি ডিজিটাল ইনপুটের সাথে সংযোগ করে — ইনপুটটি ফ্যানের পালস আউটপুট নিরীক্ষণ করে। A90L-0001-0509 ফ্যান রেফারেন্স সহ FANUC পরিবর্ধকগুলির একটি ডেডিকেটেড ফ্যান অ্যালার্ম ইনপুট রয়েছে যা 3য় তারের সংকেত পড়ে৷ যদি পালস ফ্রিকোয়েন্সি থ্রেশহোল্ডের নীচে নেমে যায় যা ফ্যানের ব্যর্থতা নির্দেশ করে, ড্রাইভটি একটি ফ্যান অ্যালার্ম কোড তৈরি করে। একটি ডেডিকেটেড ফ্যান অ্যালার্ম ইনপুট ছাড়া সিস্টেমে, একটি পৃথক ফ্যান পর্যবেক্ষণ সার্কিট (কাউন্টার বা ফ্রিকোয়েন্সি-টু-ভোল্টেজ কনভার্টার) সিগন্যালটি প্রক্রিয়া করতে পারে।

Q2: 4715KL-05W-B39 কি অ্যালার্ম তারের সংযোগ বিচ্ছিন্ন রেখে 2-তারের পাখা হিসাবে ব্যবহার করা যেতে পারে?

হ্যাঁ — ফ্যানটি কেবলমাত্র V+ এবং V− তারের সাথে সংযুক্ত থাকলেই কাজ করবে৷ তৃতীয় তারটি ফ্যানের মোটর অপারেশনকে প্রভাবিত না করে সংযোগহীন (ভাসমান) রেখে যেতে পারে। যাইহোক, অ্যালার্মের তারের সংযোগ বিচ্ছিন্ন করা ফ্যানের ব্যর্থতা সনাক্তকরণের ক্ষমতাকে বাদ দেয় — একটি ব্যর্থ ফ্যান একটি অ্যালার্ম তৈরি করবে না এবং সতর্কতা ছাড়াই সরঞ্জামের অতিরিক্ত তাপমাত্রা ঘটবে।

প্রশ্ন 3: 4715KL-05W-B39-এ কোন পরিবেষ্টিত তাপমাত্রা পরিসীমা প্রযোজ্য?

B39 ক্লাস -10°C থেকে +70°C (B10 থেকে B40 রেঞ্জ) পর্যন্ত কাজ করে। স্টোরেজ তাপমাত্রা -40°C থেকে +70°C। B39 অপারেটিং তাপমাত্রা পরিসীমা 70 ডিগ্রি সেলসিয়াস পর্যন্ত শিল্প ড্রাইভ ক্যাবিনেটের পরিবেষ্টিত তাপমাত্রাকে মিটমাট করে — যা খারাপ বায়ুচলাচল ঘেরে বা উচ্চ পরিবেষ্টিত তাপমাত্রা শিল্প পরিবেশে ঘটতে পারে। ড্রাইভের ইনস্টলেশন ম্যানুয়াল থেকে নিশ্চিত করুন যে ক্যাবিনেটের পরিবেষ্টিত তাপমাত্রা এই সীমার মধ্যে থাকে।

প্রশ্ন 4: 4715KL-05W-B39 (DC, 108 CFM) একই ক্যাবিনেটে 4715PS-20T-B30 (AC, 102 CFM) এর সাথে কীভাবে তুলনা করে?

উভয়ই একই ধরনের বায়ুপ্রবাহ সহ 120 মিমি ফ্যান (108 বনাম 102 CFM), প্রধানত সরবরাহ ভোল্টেজের মধ্যে পার্থক্য (24V DC বনাম 200V AC)। ডিসি ফ্যান অ্যালার্ম সংকেত এবং বিস্তৃত ভোল্টেজ অপারেটিং পরিসীমা অফার করে; এসি ফ্যানের সরাসরি 200V সরবরাহ প্রয়োজন। নির্বাচন ক্যাবিনেটে উপলব্ধ সরবরাহ ভোল্টেজ এবং ফ্যান অ্যালার্ম পর্যবেক্ষণ প্রয়োজন কিনা তার উপর নির্ভর করে। 24V এবং 200V উভয়ই উপলব্ধ ক্যাবিনেটে, অ্যালার্ম পর্যবেক্ষণ সহ DC 4715KL গুরুত্বপূর্ণ সরঞ্জামগুলির জন্য পছন্দ করা হয়।
