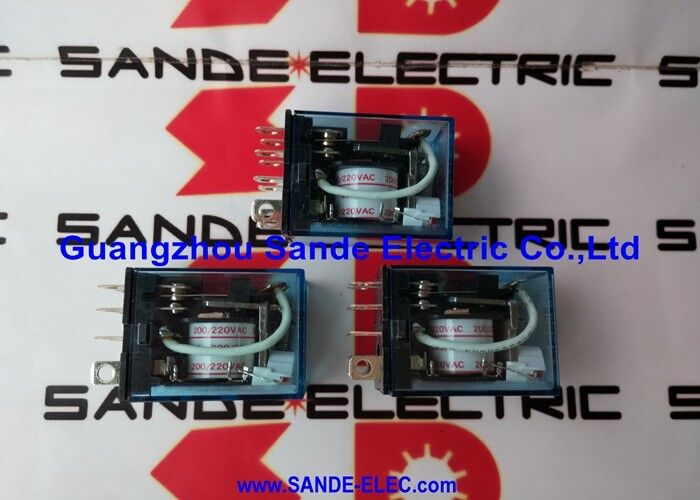

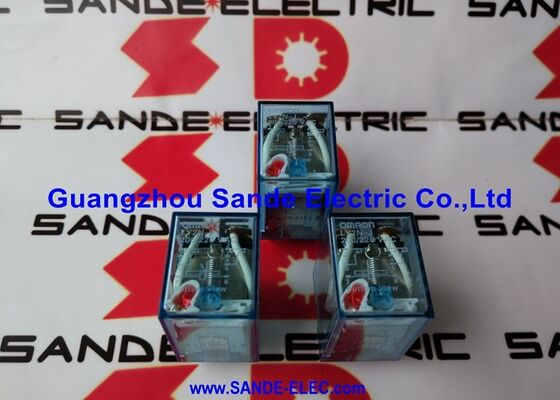

OMRON রিলে LY2N-J 200/220VAC LY2NJ 200220VAC LY2N-J 2OO/22OVAC

Omron LY2N-J∙ LY সিরিজ DPDT পাওয়ার রিলে ∙ 10A / 250V AC / 8-পিন প্লাগ-ইন / LED ইন্ডিকেটর / আর্ক বাধা

ডিপিডিটি, এলইডি সূচক, এবং একটি আর্ক বাধা যা 2,000 ভোল্ট এসি পরিচালনা করে

LY2N-J হল ওম্রনের LY2N পাওয়ার রিলে এর LED-সজ্জিত বৈকল্পিক ′′ "J" প্রত্যয় যা একটি অন্তর্নির্মিত অপারেশন সূচক নির্দেশ করে যা কয়েলটি শক্তিযুক্ত হলে আলোকিত হয়।এই চাক্ষুষ অবস্থা নিশ্চিতকরণ প্যানেল বিল্ডে দরকারী যেখানে রিলে অ্যাক্টিভেশন পরীক্ষা সরঞ্জাম ছাড়া দৃশ্যমান হতে হবেআর্ক বাধা খোলা পরিচিতিগুলির মধ্যে 2,000V এসি ডাইলেক্ট্রিক শক্তি সরবরাহ করে, যেখানে উচ্চ-ভোল্টেজ ট্রানজিটারগুলি উদ্বেগজনক হয় এমন সুইচিং শর্তগুলি জুড়ে।

ডিপিডিটি (ডাবল পোল ডাবল থ্রো) যোগাযোগ কনফিগারেশন একটি রিলে কয়েল থেকে দুটি স্বাধীন সুইচ সেট সরবরাহ করে। প্রতিটি সেটে একটি স্বাভাবিকভাবে খোলা এবং একটি স্বাভাবিকভাবে বন্ধ যোগাযোগ রয়েছে,নামমাত্র লোড এ স্বতন্ত্রভাবে স্যুইচ. ব্যবহারিক প্যানেল তারের মধ্যে, DPDT covers circuits that require both a making contact (to energise a load) and a breaking contact (for feedback or interlock) from the same relay — two separate single-pole relays replaced by one DPDT unit.

8-পিন প্লাগ-ইন ফর্ম্যাটটি ওম্রনের MY রিলে সিরিজের মতো একই শারীরিক পদচিহ্ন এবং টার্মিনাল বিন্যাস ব্যবহার করে।ইতিমধ্যে MY রিলে সকেট ব্যবহার করে একটি প্যানেল (PYF08A) কোন তারের পরিবর্তন ছাড়া LY2N-J গ্রহণ করে. কয়েল ভোল্টেজ অর্ডার করার সময় নির্দিষ্ট করা আবশ্যক - রিলে শরীর এবং পরিচিতিগুলি ভোল্টেজ বৈকল্পিক জুড়ে একই; শুধুমাত্র কয়েল মোড় পরিবর্তন।

মূল বৈশিষ্ট্যাবলী

LY বনাম MY ️ পাওয়ার লেভেল এবং শারীরিক আকার

LY2N-J PYF08A সকেটগুলিতে ফিট করে যা ওম্রন MY রিলেগুলির সাথেও সামঞ্জস্যপূর্ণ। মূল পার্থক্যটি হ'ল শক্তিঃ LY সিরিজটি ওম্রনের উচ্চতর বর্তমানের সাধারণ-উদ্দেশ্যযুক্ত রিলে (10A যোগাযোগ রেটিং),যখন MY সিরিজ সাধারণত কম বর্তমান লোড পরিচালনা করে. 10A লোড স্যুইচিং সার্কিটগুলির জন্য মোটর স্টার্টার, হিটার, পূর্ণ কয়েল বর্তমানের সাথে সোলিনয়েড ভালভ LY2N-J এর যোগাযোগের নামকরণ উপযুক্ত স্পেসিফিকেশন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: LY2N-J এর জন্য কোন সকেটের প্রয়োজন এবং এটি কি MY রিলে সকেটের সাথে সামঞ্জস্যপূর্ণ?

LY2N-J 8-পিন প্লাগ-ইন ফর্ম্যাট ব্যবহার করে PYF08A (ট্র্যাক মাউন্ট / ফ্রন্ট সংযোগ), PYF08A-E (ফিংগার-সুরক্ষা প্রকার), PY08 (পিঠ সংযোগ), এবং PY08QN সকেটগুলির সাথে সামঞ্জস্যপূর্ণ।পিন বিন্যাস MY রিলে সিরিজ হিসাবে একই, তাই বিদ্যমান MY রিলে সকেটগুলি বেতার পরিবর্তন ছাড়াই সরাসরি LY2N-J গ্রহণ করে।

প্রশ্ন ২: LY2N-J-এ "J" উপসর্গটির অর্থ কী?

J উপসর্গটি LED অপারেশন সূচক বৈকল্পিককে চিহ্নিত করে। যখন রিলে কয়েলটি শক্তিযুক্ত হয়, তখন LED টি প্যানেলের সামনের দিক থেকে রিলে স্থিতির দৃশ্যমান নিশ্চিতকরণ প্রদান করে।-J ছাড়া বেস LY2N কোন সূচক বহন করে না. অতিরিক্ত উপসর্গ বিকল্পগুলির মধ্যে ডায়োড দমন, চাপ-টু-টেস্ট বোতাম এবং নির্দিষ্ট অ্যাপ্লিকেশনগুলির জন্য বিফোর্কেটেড পরিচিতি অন্তর্ভুক্ত রয়েছে।

প্রশ্ন 3: অর্ডার দেওয়ার সময় কয়েল ভোল্টেজটি কীভাবে নির্দিষ্ট করা হয়?

কয়েল ভোল্টেজটি বেস পার্ট নম্বর LY2N-J-এ অন্তর্ভুক্ত নয়। অর্ডার করার সময় নামমাত্র কয়েল ভোল্টেজ যোগ করুন ?? উদাহরণস্বরূপঃ LY2N-J DC24 24V DC কয়েল জন্য, বা LY2N-J AC220/240 220/240V এসি কয়েল জন্য।রিলে শরীর সব ভোল্টেজ রূপান্তর জুড়ে একইঅর্ডার করার আগে প্যানেল সরবরাহের ভোল্টেজ নিশ্চিত করুন।

প্রশ্ন ৪ঃ LY2N-J এর যোগাযোগ উপাদান কি?

সিলভার অ্যালগ্রিড যোগাযোগ। 10A/250VAC এ স্ট্যান্ডার্ড প্রতিরোধমূলক এবং আনয়নশীল শিল্প লোডের জন্য, সিলভার অ্যালগ্রিড যোগাযোগ উপযুক্ত। খুব নিম্ন স্তরের সংকেতগুলি (১ এ এর নীচে) স্যুইচ করার জন্য24V এর নিচে) যেখানে যোগাযোগের নির্ভরযোগ্যতা গুরুত্বপূর্ণ, Omron এর bifurcated যোগাযোগ বৈকল্পিক বা বিশেষভাবে মাইক্রো-লোড সুইচিং জন্য নির্ধারিত রিলে ধরনের বিবেচনা করুন।

প্রশ্ন ৫ঃ এলওয়াই২এন-জে একই সময়ে বিভিন্ন মেরুতে এসি এবং ডিসি উভয় লোড সুইচ করতে পারে?

হ্যাঁ, ডিপিডিটি-র দুইটি যোগাযোগ সেট বৈদ্যুতিকভাবে স্বাধীন, প্রতিটি তার নিজস্ব সার্কিটকে তার নিজস্ব ভোল্টেজে স্যুইচ করে।এক স্বাভাবিকভাবে খোলা যোগাযোগ একটি এসি লোড সুইচ করতে পারেন যখন একই রিলে স্বাভাবিকভাবে বন্ধ যোগাযোগ একটি ডিসি প্রতিক্রিয়া সংকেত প্রদান করে, যদি প্রতিটি সার্কিট প্রতি পরিচিতির নামমাত্র সীমার মধ্যে থাকে।
