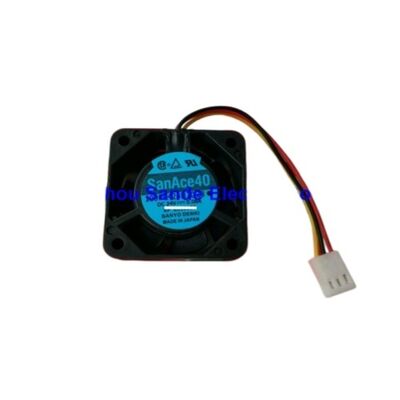

আসল স্যানিও কুলিং ফ্যান 109P0424H7D28 1O9PO424H7D28

109P0424H7D28∙ Sanyo Denki San Ace 40 ফ্যান 40×40×15mm / 24V / 7700 RPM / 6.34 CFM / 28 ডিবি / 3-পিন / পিএলসি ইনভার্টার কুলিং

সান এস ৪০ স্লিম ∙ হাই স্পিড ১৫ মিমি গভীরতায়

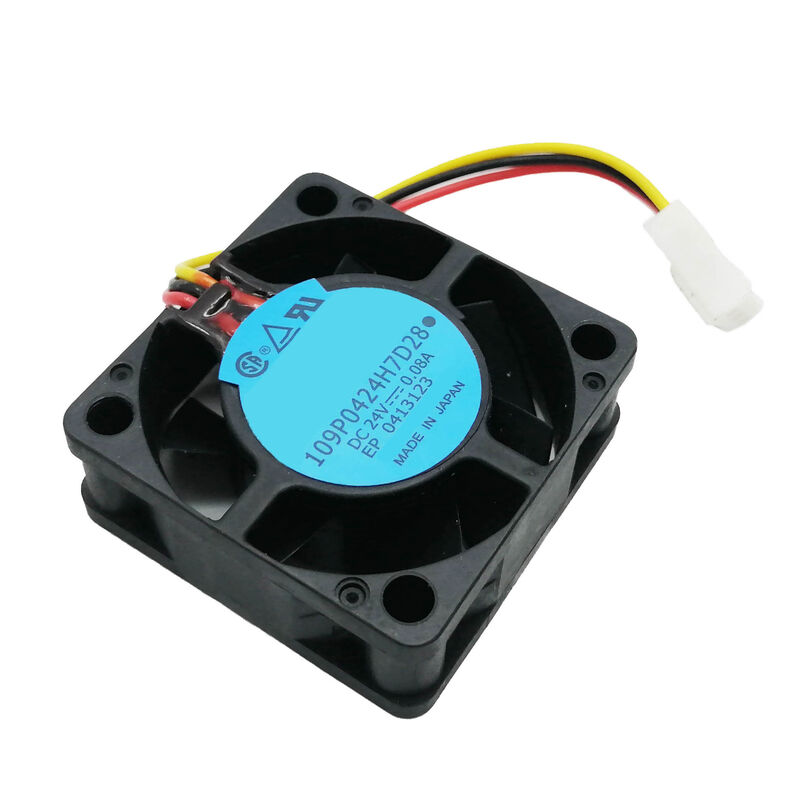

109P0424H7D28 হ'ল স্যানিও ডেনকি এর সান এস 40 সিরিজের একটি 40 × 40 × 15 মিমি পাতলা অক্ষীয় ফ্যান। 40 মিমি ফ্যান পরিবারের 15 মিমি গভীরতার সংস্করণ, 24 ভোল্ট সরবরাহ থেকে 7,700 আরপিএম এ 6.34 সিএফএম সরবরাহ করে।এই কম্প্যাক্ট ফ্যান ব্যাপকভাবে শিল্প নিয়ন্ত্রণ ইলেকট্রনিক্স ব্যবহৃত হয়: পিএলসি হাউজ, ইনভার্টার, সার্ভো ড্রাইভ এবং সিএনসি নিয়ন্ত্রণ মডিউল যেখানে একটি স্ট্যান্ডার্ড 20 মিমি বা 25 মিমি গভীরতা 40 মিমি ফ্যান উপলব্ধ মাউন্ট গহ্বর অতিক্রম করে।

২৮ ডিবি (এ) এবং মাত্র ০.০৮ এ (এ) এর বর্তমান ব্যবহারে,109P0424H7D28 দক্ষ শীতলতাকে নীরব অপারেশন এবং ন্যূনতম বৈদ্যুতিক লোডের সাথে একত্রিত করে যা এটিকে কমপ্যাক্ট শিল্প নিয়ামকদের সংকীর্ণ 24V বর্তমান বাজেটের সাথে সামঞ্জস্যপূর্ণ করে তোলে.

মূল বৈশিষ্ট্যাবলী

কেন ৭৭০০ আরপিএম ৪০ মিমি স্লিম ফ্যানের জন্য

40 মিমি ব্যাসার্ধ ছোট, ছোট ব্লেডগুলি বড় ব্লেডগুলির তুলনায় প্রতি ঘূর্ণিতে কম বায়ু সঞ্চালন করে। একটি ছোট ব্লেড থেকে দরকারী বায়ু প্রবাহ সরবরাহ করতে, 109P0424H7D28 7 এ চলে,৭০০ আরপিএম ৮০ মিমি বা ১২০ মিমি ফ্যানের চেয়ে উল্লেখযোগ্যভাবে দ্রুতএই গতিতে, 40 মিমি ফ্যানটি পিসিবি-মাউন্ট করা উপাদানগুলিকে কাছাকাছি থেকে শীতল করার জন্য প্রয়োজনীয় স্ট্যাটিক চাপ এবং বায়ু প্রবাহের গতি তৈরি করে।

15 মিমি পাতলা গভীরতা ব্লেড জ্যামিতিকে আরও সীমাবদ্ধ করে তোলেঃ সংকীর্ণ ইম্পেলারের কাজ করার জন্য কম অক্ষীয় স্প্যান রয়েছে। উচ্চতর RPM এই সীমাবদ্ধতাটি ক্ষতিপূরণ করে, 6 টি রক্ষণাবেক্ষণ করে।একটি 20 মিমি বা 25 মিমি গভীর 40 মিমি ফ্যানের তুলনায় হ্রাস পেয়েছে ব্লেড অ্যাকর্ড দৈর্ঘ্য সত্ত্বেও 34 সিএফএম আউটপুট.

অ্যাপ্লিকেশন

পিএলসি কুলিংঃপিএলসি চ্যাসি, ব্যাকপ্লেন কুলিং পজিশন এবং সিপিইউ মডিউল কেসগুলিতে 40 মিমি পাতলা ভ্যান ′′ 15 মিমি গভীরতা পিএলসি হাউজিং গহ্বরের মধ্যে ফিট করে যা স্ট্যান্ডার্ড 20 মিমি গভীরতার ভ্যানগুলির জন্য খুব অগভীর।

ইন্ডাস্ট্রিয়াল ইনভার্টার:কমপ্যাক্ট ভিএফডি মডিউল এবং নরম স্টার্টারগুলির জন্য প্যানেল-মাউন্ট কুলিং যেখানে অভ্যন্তরীণ ফ্যান মাউন্ট অবস্থানগুলি উপলব্ধ ফ্যান গভীরতা সীমাবদ্ধ করে।

সিএনসি কন্ট্রোল মডিউল:কমপ্যাক্ট সিএনসি কন্ট্রোল ইলেকট্রনিক্স, অক্ষ নিয়ন্ত্রণ কার্ড এবং এইচএমআই ডিসপ্লে মডিউলগুলি 40 মিমি পাতলা শীতল ভ্যান ব্যবহার করে।

সার্ভার এবং নেটওয়ার্ক সরঞ্জামঃ1 ইউ এবং 2 ইউ র্যাক সরঞ্জাম যেখানে উচ্চতার সীমাবদ্ধতা ভ্যানের গহ্বরের গভীরতা 15 মিমি পর্যন্ত সীমাবদ্ধ করে 109P0424H7D28 পাতলা ফর্ম ফ্যাক্টরটিতে সার্ভার-ক্লাসের ভ্যান পারফরম্যান্স সরবরাহ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একই ৪০ মিমি ভোল্টেজ ক্লাসে ১০৯পি০৪২৪এইচ৭ডি২৮ (১৫ মিমি গভীরতা) ১০৯পি০৪২৪এইচ৬ডি১৪ (২০ মিমি গভীরতা) এর সাথে কীভাবে তুলনা করে?

15 মিমি পাতলা সংস্করণ (এইচ 7 ডি 28) উচ্চতর আরপিএম (এইচ 6 ডি সিরিজের জন্য 7,700 বনাম কম) এ চালিত হয় যাতে পাতলা ফলকের গভীরতার জন্য ক্ষতিপূরণ দেওয়া যায় ৫ মিমি পাতলা প্যাকেজে তুলনামূলক বায়ু প্রবাহ সরবরাহ করে।20mm গভীরতা সঙ্গে H6D14 কম RPM এ সামান্য বেশি বায়ু প্রবাহ প্রদান করে. উপলব্ধ মাউন্ট গভীরতা উপর ভিত্তি করে নির্বাচন করুনঃ যদি 20mm ক্লিয়ারেন্স উপলব্ধ হয়, H6D14 কম গতিতে আরো বায়ু প্রবাহ প্রদান করে; যদি শুধুমাত্র 15mm উপলব্ধ হয়, H7D28 সঠিক পছন্দ।

প্রশ্ন ২: 109P0424H7D28 এর 3-পিন সংযোগকারী ফাংশন কি?

3-পিন সংযোগকারীটি বহন করেঃ পিন 1 negative নেতিবাচক (ভূমি), পিন 2 positive ধনাত্মক (24 ভোল্ট সরবরাহ), পিন 3 ′ ট্যাকোমিটার বা ফ্যানের গতি পর্যবেক্ষণের জন্য লক রোটারের সিগন্যাল আউটপুট।তৃতীয় পিন হোস্ট সিস্টেম (পিএলসি), ড্রাইভ, বা নিয়ামক) ভ্যানটি সঠিক গতিতে চলছে কিনা তা পর্যবেক্ষণ করতে, সরঞ্জামটির অতিরিক্ত তাপমাত্রা হওয়ার আগে ভ্যানের ত্রুটি সনাক্ত করতে সক্ষম করে।

প্রশ্ন ৩ঃ ১০৯পি০৪২৪এইচ৭ডি২৮ কি ১২ ভোল্টের সাপ্লাই দিয়ে কাজ করতে পারে?

নামমাত্র ভোল্টেজটি 24V DC। 12V এ, বায়ু প্রবাহ আনুপাতিকভাবে হ্রাসের সাথে নামমাত্র RPM (~ 3,850 RPM) এর প্রায় 50% এ চলে।স্যানিও ডেঙ্কি ন্যূনতম অপারেটিং ভোল্টেজ নির্দিষ্ট করে ️ 109P0424H7D28 ডেটা শীট থেকে নিশ্চিত করুন যে 12V অনুমোদিত অপারেটিং পরিসরের মধ্যে রয়েছে কিনা৭,৭০০ RPM এর নামমাত্র পারফরম্যান্সের প্রয়োজন হলে ২৪ ভোল্টের সরবরাহ প্রয়োজন।

প্রশ্ন 4: 109P0424H7D28 কোন ধরণের বিয়ারিং ব্যবহার করে এবং এটি কীভাবে মাউন্টিং ওরিয়েন্টেশনকে প্রভাবিত করে?

সান এসই 40 সিরিজ উল্লম্ব, অনুভূমিক, বা বিপরীত ইনস্টলেশন সহ যে কোনও মাউন্টের দিকনির্দেশের জন্য উপযুক্ত একটি বল ভারবহন নির্মাণ ব্যবহার করে।বল বিয়ারিংগুলি ফ্যানের দিকনির্দেশনা নির্বিশেষে তৈলাক্তকরণ বজায় রাখে, স্লিভ লেয়ারের বিপরীতে যা সাধারণত নির্দিষ্ট মাউন্ট অবস্থানগুলিতে সীমাবদ্ধ থাকে।এই ওরিয়েন্টেশন নমনীয়তা শিল্প সরঞ্জাম ইনস্টলেশন সহজতর যেখানে ফ্যান অ-মানক অবস্থানে মাউন্ট করতে হবে.
