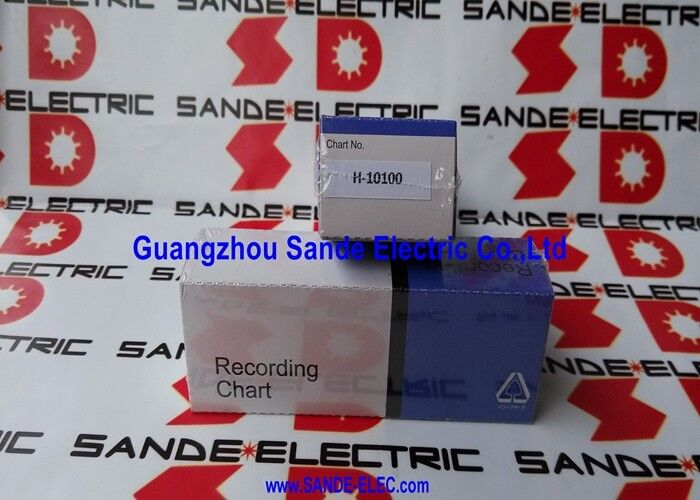

SHINKO রেকর্ড কাগজ H-10100

শিনকো এইচ-10100 | ভাঁজ করা চার্ট পেপার — 114mm × 16m / 40mm ফোল্ড পিচ / HR701 / HR706 / HR702 রেকর্ডার

ভাঁজ করা চার্ট পেপার — এটি কীভাবে একটি প্রক্রিয়া রেকর্ডারে কাজ করে

একটি স্ট্রিপ চার্ট রেকর্ডার কাগজ জুড়ে একটি ক্রমাগত ট্রেস আঁকে যখন কাগজটি রেকর্ডিং প্রক্রিয়ার মাধ্যমে ফিড করে। বর্ধিত রেকর্ডিং সময়কালের জন্য - ঘন্টা বা দিন - কাগজটি একটি কম্প্যাক্ট, অ্যাক্সেসযোগ্য আকারে একটি বড় মোট দৈর্ঘ্য ধরে রাখতে হবে।

ফ্যান-ভাঁজ (জেড-ভাঁজ) চার্ট পেপার একটি ঝরঝরে স্ট্যাকের মধ্যে অবিচ্ছিন্ন ফালা ভাঁজ করে এটি অর্জন করে। H-10100 প্যাকের 16-মিটার মোট দৈর্ঘ্য 40 মিমি পিচে প্রতিটি ভাঁজ সহ একটি স্ট্যাকের মধ্যে ভাঁজ করে — কাগজটি প্রায় 400 ভাঁজের একটি কম্প্যাক্ট গভীরতা দখল করে। রেকর্ডার স্ট্যাক থেকে কাগজ আঁকে যখন ভাঁজ স্ট্যাক রেকর্ডারের কাগজ ট্রেতে সুন্দরভাবে বসে।

কোন রিওয়াইন্ডিং বা রোল হ্যান্ডলিং প্রয়োজন হয় না. কাগজ ফুরিয়ে গেলে, কাগজের ট্রেতে একটি নতুন প্যাক পড়ে যায় এবং ক্রমাগত রেকর্ডিংয়ের জন্য পুরানো কাগজের লেজটি নতুনটির মাথায় সংযুক্ত থাকে।

কী স্পেসিফিকেশন

শিল্প এবং চিকিৎসা প্রক্রিয়া রেকর্ডিং

শিনকো রেকর্ডার এবং তাদের ভোগ্য সামগ্রী শিল্প প্রক্রিয়া পর্যবেক্ষণ এবং চিকিৎসা পর্যবেক্ষণ অ্যাপ্লিকেশন উভয়ই পরিবেশন করে:

শিল্প প্রক্রিয়া পর্যবেক্ষণ:চুল্লি, ওভেন, অটোক্লেভ এবং শুকানোর চেম্বারে তাপমাত্রা রেকর্ডিং। সংকুচিত বায়ু এবং গ্যাস সিস্টেমে চাপ রেকর্ডিং। প্রক্রিয়া লাইনে প্রবাহ পর্যবেক্ষণ. চার্ট পেপার একটি অবিচ্ছিন্ন শারীরিক রেকর্ড সরবরাহ করে যা তারিখ-স্ট্যাম্পযুক্ত এবং গুণমান নিশ্চিতকরণ এবং নিয়ন্ত্রক সম্মতির জন্য সংরক্ষণাগারভুক্ত।

চিকিৎসা এবং পরীক্ষাগার রেকর্ডিং:ক্লিনিকাল পরিবেশে শারীরবৃত্তীয় পরামিতি রেকর্ডিং। ফার্মাসিউটিক্যাল স্টোরেজ এবং ল্যাবরেটরি ইনকিউবেটরগুলিতে পরিবেশগত পর্যবেক্ষণ। চার্ট পেপার রেকর্ড নমুনা, বিকারক, এবং সমাপ্ত পণ্যের তাপমাত্রা-নিয়ন্ত্রিত স্টোরেজের জন্য সন্ধানযোগ্যতা প্রদান করে।

উভয় প্রয়োগের ধরণেই, H-10100 এর কাগজের গুণমান — মুদ্রণ গ্রহণযোগ্যতা, কালি স্থায়িত্ব, আর্দ্রতার পরিবর্তনের অধীনে মাত্রিক স্থায়িত্ব — রেকর্ডের পাঠযোগ্যতা এবং সংরক্ষণাগার স্থায়িত্ব নির্ধারণ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

অটোক্লেভ তাপমাত্রা রেকর্ডিং:একটি মেডিকেল জীবাণুমুক্তকরণ সুবিধার একটি অটোক্লেভ প্রতিটি জীবাণুমুক্তকরণ চক্র নথিভুক্ত করার জন্য একটি শিনকো HR706 রেকর্ডার ব্যবহার করে। H-10100 চার্ট পেপার প্রতিটি চক্রের জন্য শারীরিক তাপমাত্রা রেকর্ড প্রদান করে, নিয়ন্ত্রক ডকুমেন্টেশনের প্রয়োজনীয়তা পূরণ করে।

চুল্লি প্রক্রিয়া পর্যবেক্ষণ:একটি শিল্প তাপ চিকিত্সা চুল্লি 24/7 চলে। Shinko HR701 চুল্লির তাপমাত্রা ক্রমাগত রেকর্ড করে। প্রতি প্যাকে 16 মিটারে, H-10100 রেকর্ডারের কাগজের ফিড গতির উপর নির্ভর করে, কাগজ পরিবর্তনের প্রয়োজন হওয়ার আগে প্রায় 2-3 দিনের একটানা রেকর্ডিং প্রদান করে।

কোল্ড স্টোরেজ পর্যবেক্ষণ:একটি ফার্মাসিউটিক্যাল কোল্ড স্টোর সম্মতির জন্য তাপমাত্রার রেকর্ড বজায় রাখে। HR702 রেকর্ডার একটি ক্রমাগত কাগজের রেকর্ড সরবরাহ করতে H-10100 কাগজ ব্যবহার করে যা ডিজিটাল তাপমাত্রা লগিং সিস্টেমকে পরিপূরক করে, একটি শারীরিক ব্যাকআপ রেকর্ড প্রদান করে।

FAQ

প্রশ্ন 1: H-10100 কি শিনকো ছাড়া অন্য নির্মাতাদের চার্ট রেকর্ডারের সাথে ব্যবহার করা যেতে পারে?

H-10100 শিনকো HR701, HR706, এবং HR702 রেকর্ডারগুলির জন্য নির্দিষ্ট করা হয়েছে৷ অন্যান্য নির্মাতাদের থেকে রেকর্ডারের সাথে এটি ব্যবহার করার জন্য তিনটি মাত্রা যাচাই করা প্রয়োজন: কাগজের প্রস্থ (114 মিমি), ভাঁজ পিচ (40 মিমি) এবং কাগজের বেধ। যদি তিনটিই লক্ষ্য রেকর্ডারের কাগজের স্পেসিফিকেশনের সাথে মিলে যায়, তাহলে H-10100 যান্ত্রিকভাবে সামঞ্জস্যপূর্ণ হতে পারে। যাইহোক, H-10100-এ মুদ্রিত গ্রিড স্কেল এবং রেফারেন্স লাইনগুলি শিনকো এইচআর-সিরিজ রেকর্ডার চার্টের গতি এবং চ্যানেল স্পেসিংয়ের জন্য ক্যালিব্রেট করা হয়েছে — একটি নন-শিনকো রেকর্ডারে রেকর্ড করা ট্রেসগুলি মুদ্রিত গ্রিডের সাথে সারিবদ্ধ নাও হতে পারে।

প্রশ্ন 2: রেকর্ডিং সময়কালের জন্য 16-মিটার মোট দৈর্ঘ্যের অর্থ কী?

রেকর্ডিংয়ের সময়কাল রেকর্ডারের কাগজ ফিড গতির উপর নির্ভর করে। শিনকো রেকর্ডারগুলি সাধারণত নির্বাচনযোগ্য ফিড গতি অফার করে — সাধারণত 1mm/মিনিট, 2mm/মিনিট, 5mm/min, 10mm/min, অথবা মডেলের উপর নির্ভর করে দ্রুত বিকল্পগুলি। 1 মিমি/মিনিট ফিড গতিতে, 16 মিটার (16,000 মিমি) প্রায় 267 ঘন্টা একটানা রেকর্ডিং প্রদান করে। 10mm/মিনিট এ, একই প্যাকটি প্রায় 27 ঘন্টা স্থায়ী হয়। উপলব্ধ গতি সেটিংসের জন্য নির্দিষ্ট শিনকো এইচআর-সিরিজ রেকর্ডারের ম্যানুয়ালটি দেখুন।

প্রশ্ন 3: Shinko H-10100 কাগজ - তাপ বা কালি কলমে কি ধরনের মার্কিং ব্যবহার করা হয়?

শিনকো এইচআর-সিরিজ রেকর্ডারগুলি চার্ট পেপার চিহ্নিত করতে কালি কলম (ফাইবার-টিপড বা কৈশিক পেন উপাদান) ব্যবহার করে। H-10100 হল প্লেইন (আনকোটেড) কাগজ যা কালি কলম লেখার জন্য ডিজাইন করা হয়েছে - এটি তাপীয় কাগজ নয় এবং তাপীয় রেকর্ডিং হেডের সাথে ব্যবহার করা যাবে না। একটি থার্মাল রেকর্ডারে প্লেইন চার্ট পেপার ব্যবহার করলে কোনো দৃশ্যমান ট্রেস তৈরি হয় না।

Q4: H-10100 চার্ট পেপার প্যাকগুলি ব্যবহার না করার সময় কীভাবে সংরক্ষণ করা উচিত?

চার্ট পেপার প্যাকগুলি সরাসরি আলো, আর্দ্রতা চরম এবং রাসায়নিক ধোঁয়া থেকে দূরে একটি শীতল, শুষ্ক স্থানে সংরক্ষণ করুন। উচ্চ আর্দ্রতার কারণে কাগজ আর্দ্রতা শোষণ করতে পারে, পার্শ্বীয়ভাবে প্রসারিত হতে পারে এবং রেকর্ডারে জ্যাম হতে পারে। সরাসরি আলো বা UV এক্সপোজার কাগজ হলুদ করতে পারে এবং মুদ্রিত গ্রিড অবনমিত করতে পারে। রেকর্ডারে লোড না হওয়া পর্যন্ত প্যাকগুলিকে তাদের আসল সিল করা প্যাকেজিংয়ে রাখুন।

প্রশ্ন 5: H-10100 কীভাবে রেকর্ডারে লোড করা হয় এবং প্যাকের মধ্যে সংযুক্ত হয়?

নতুন H-10100 প্যাকটিকে রেকর্ডারের পেপার ট্রেতে স্ট্যাকের উপরে থেকে কাগজ খাওয়ানোর সাথে রাখুন। রেকর্ডিং হেড এবং পেপার ড্রাইভের মাধ্যমে কাগজের অগ্রবর্তী প্রান্তটি থ্রেড করুন। একটি চলমান প্যাক ফুরিয়ে গেলে, প্রান্তগুলিকে ওভারল্যাপ করে এবং টেপ করে (অথবা রেকর্ডারের পেপার যোগ করার পদ্ধতি ব্যবহার করে) নতুন H-10100 প্যাকের অগ্রবর্তী প্রান্তের সাথে ক্ষয়প্রাপ্ত প্যাকের লেজটিকে সংযুক্ত করুন। ক্রমাগত যোগদান প্যাক পরিবর্তন জুড়ে নিরবচ্ছিন্নভাবে রেকর্ডিং চালিয়ে যাওয়ার অনুমতি দেয়।
