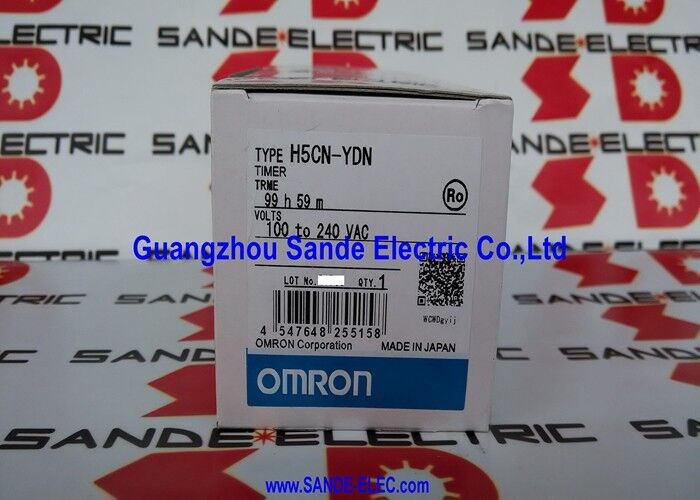

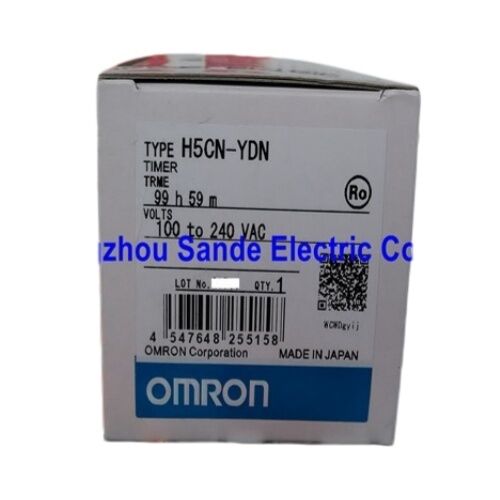

Omron H5CN-YDN H5CNYDN টাইমার U

Omron H5CN-YDN ডিজিটাল ON-Delay টাইমার, 8-পিন

পণ্যের বর্ণনা

Omron H5CN-YDN হল একটি কম্প্যাক্ট ডিজিটাল টাইমার যা শিল্প নিয়ন্ত্রণ প্যানেলগুলির জন্য নির্মিত যা স্পষ্ট সময় সেটিং, স্থিতিশীল ON- বিলম্ব অপারেশন এবং বিদ্যমান মেশিন লজিকের সাথে সহজেই সংহত করার প্রয়োজন।

এটি ক্ষুদ্র 48 × 48 মিমি টাইমারগুলির H5CN সিরিজের অন্তর্গত এবং একটি কাউন্টডাউন প্রদর্শন ব্যবহার করে যা ইউনিটটি শূন্যের দিকে চলে যাওয়ার সময় অবশিষ্ট সময় দেখায়,যা অপারেটরদের জন্য বিশেষভাবে উপযোগী যারা সেটআপ এবং দৈনিক অপারেশন সময় প্রক্রিয়া সময়কালের একটি তাত্ক্ষণিক চাক্ষুষ অনুভূতি চান.

ব্যবহারিক প্রয়োগে এই মডেলটি প্যাকেজিং সরঞ্জাম, ছোট প্রক্রিয়া মেশিন, সমাবেশ স্টেশন, ইউটিলিটি প্যানেল,এবং সাধারণ অটোমেশন সিস্টেম যেখানে একটি সহজ এবং নির্ভরযোগ্য পাওয়ার-অন বিলম্ব ফাংশন আরও জটিল মাল্টিফাংশন টাইমিং ডিভাইসের চেয়ে পছন্দসই.

এইচ৫সিএন-ইউডিএন এন মোড অপারেশন ব্যবহার করে, একটি ৪ ডিজিটের ৭ সেগমেন্টের এলইডি ডিসপ্লে যার উচ্চতা ১০ মিমি।এবং একটি থাম্বহুইল-স্টাইল টাইম সেটিং ইন্টারফেস যা কারখানার মেঝেতে পড়তে এবং সামঞ্জস্য করা সহজ.

এই টাইমারের প্রধান শক্তি হল এর কম্প্যাক্ট আকার এবং শিল্প ব্যবহারিকতার মধ্যে তার ভারসাম্য।

H5CN সিরিজটি একটি বিস্তৃত সরবরাহ পরিসীমা সমর্থন করে এবং H5CN-YDN মডেলটি ডাউন ডিসপ্লে, যোগাযোগ আউটপুট এবং 8-পিন ফর্ম্যাটের সাথে 1 মিনিট থেকে 99 ঘন্টা 59 মিনিটের পরিসরে তালিকাভুক্ত করা হয়েছে।

নিয়ন্ত্রণ প্রকৌশলী এবং রক্ষণাবেক্ষণ দলগুলির জন্য, এটি ইনস্টল করা প্যানেল টাইমারগুলি প্রতিস্থাপন করার সময় বা রিলে-ভিত্তিক বা পিএলসি-সহায়িত সরঞ্জামগুলিতে সহজ বিলম্ব ফাংশনগুলি তৈরি করার সময় এটি একটি দরকারী পছন্দ করে।

হার্ডওয়্যার দৃষ্টিকোণ থেকে, টাইমারটি যোগাযোগের আউটপুট ব্যবহার করে, পৃষ্ঠ বা ফ্লাশ মাউন্ট সমর্থন করে এবং হালকা দায়িত্বের ভোক্তা ব্যবহারের পরিবর্তে শিল্প পরিষেবা অবস্থার জন্য ডিজাইন করা হয়েছে।প্রকাশিত এইচ৫সিএন স্পেসিফিকেশনেও হালকা ধূসর রঙের একটি ক্যাসেট রয়েছে।, অপারেটিং তাপমাত্রা -১০°সি থেকে ৫৫°সি, স্টোরেজ তাপমাত্রা -২৫°সি থেকে ৬৫°সি এবং অপারেটিং আর্দ্রতা ৩৫% থেকে ৮৫%যা এটিকে সঠিকভাবে ইনস্টল করা হলে স্ট্যান্ডার্ড কন্ট্রোল ক্যাবিনেটের পরিবেশের জন্য উপযুক্ত করে তোলে.

প্রযুক্তিগত তথ্য

নীচের প্রযুক্তিগত তথ্য প্রকাশিত H5CN সিরিজের ডেটা শীট এবং H5CN-YDN মডেল লাইনআপ এন্ট্রি অনুসরণ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ এইচ৫সিএন-ইউডিএন কোন প্রয়োগের জন্য সবচেয়ে উপযুক্ত?
H5CN-YDN মেশিন এবং কন্ট্রোল প্যানেলগুলির জন্য উপযুক্ত যা একটি সহজ, নির্ভরযোগ্য ON-delay ফাংশন প্রয়োজন যা দৃশ্যমান অবশিষ্ট সময় নির্দেশ করে।

সাধারণ ব্যবহারগুলির মধ্যে রয়েছে ক্যানভেয়ার স্টার্ট বিলম্ব, পাম্প বা ফ্যান ক্রম, রিলে ইন্টারলকিং, হিটার স্টার্ট টাইমিং, ছোট প্যাকেজিং সরঞ্জাম,এবং সাধারণ প্যানেল সময় নির্ধারণের কাজ যেখানে অপারেটররা বিলম্বিত সময়ের পরিবর্তে একটি কাউন্টডাউন প্রদর্শন থেকে উপকৃত হয়.

প্রশ্ন ২ঃ কাউন্টডাউন ডিসপ্লে এর ব্যবহারিক সুবিধা কি?
কাউন্টডাউন ফর্ম্যাটটি অপারেটরকে অবশিষ্ট বিলম্বের সময়টি এক নজরে দেখতে দেয়, যা প্রায়শই কমিশনিং, সমস্যা সমাধান এবং ম্যানুয়াল প্রক্রিয়া চেকগুলির সময় আরও স্বজ্ঞাত।অ্যাপ্লিকেশন যেখানে একটি প্রযুক্তিবিদ একটি আউটপুট পরিবর্তন রাষ্ট্র আগে কত সময় বাকি জানতে প্রয়োজন, একটি ডাউন ডিসপ্লে শূন্য থেকে উপরে গণনা করা একটি পেরিয়ে যাওয়া সময় প্রদর্শনের চেয়ে বেশি দরকারী হতে পারে।

প্রশ্ন 3: এই টাইমারটি ইনস্টল করার আগে ইঞ্জিনিয়ারদের কী পরীক্ষা করা উচিত?
সর্বাধিক গুরুত্বপূর্ণ চেকগুলি হ'ল প্রয়োজনীয় সরবরাহের ভোল্টেজ, সকেট প্রকার, প্যানেল কাটা বা মাউন্ট পদ্ধতি, যোগাযোগের বোঝা এবং রিসেট বা গেট ইনপুটের জন্য নিয়ন্ত্রণ লজিক।

যেহেতু এইচ৫সিএন-ইউডিএন একটি ৮ পিনের কন্টাক্ট-আউটপুট মডেল, ইঞ্জিনিয়ারকে তারের বিন্যাসটিও নিশ্চিত করতে হবে, যাচাই করতে হবে যে নিয়ন্ত্রিত লোড রিলে রেটিংয়ের মধ্যে রয়েছে,এবং নিশ্চিত করুন যে নির্বাচিত সংস্করণ মেশিনের উপলব্ধ শক্তির উৎস মেলে.

প্রশ্ন 4: এই টাইমারটি কি শিল্প নিয়ন্ত্রণ সার্কিটে সরাসরি আউটপুট স্যুইচিংয়ের জন্য উপযুক্ত?
হ্যাঁ, অনেক স্ট্যান্ডার্ড টাইমিং টাস্কের জন্য। প্রকাশিত যোগাযোগ আউটপুট রেটিং SPDT, প্রতিরোধী লোডের জন্য 250 VAC এ 3 A, যা অনেক রিলে লজিক এবং নিয়ন্ত্রণ ইন্টারফেস অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

ব্যবহারিকভাবে, ইঞ্জিনিয়ারদের এখনও ইনরুশ বর্তমান, ইন্ডাক্টিভ লোড আচরণ, এবং বহিরাগত দমন বিবেচনা করা উচিত যখন সোলেনয়েড, যোগাযোগকারী, বা অন্যান্য প্রতিক্রিয়াশীল লোড স্যুইচ করা হয়।

প্রশ্ন ৫ঃ H5CN-YDN কে বিদ্যমান সরঞ্জামগুলির একটি কার্যকর প্রতিস্থাপন পছন্দ করে তোলে?
এটি একটি পরিচিত মিনিয়েচার ডিআইএন আকারের ফর্ম্যাট, সহজ থাম্বহুইল সেটিং, পরিষ্কার এলইডি ডিসপ্লে এবং একটি সরল অন-ডিলে অপারেটিং মোড সরবরাহ করে।

রক্ষণাবেক্ষণ দলের জন্য, এই সমন্বয় মূল্যবান কারণ এটি সেটআপ জটিলতা হ্রাস করে এবং সার্ভিস কাজের সময় টাইমারটি সহজেই বুঝতে পারে,বিশেষ করে পুরোনো প্যানেলগুলিতে যেখানে একটি উন্নত মাল্টিফাংশন ইউনিটের চেয়ে একটি ডেডিকেটেড একক-ফাংশন টাইমার পছন্দ করা হয়.
