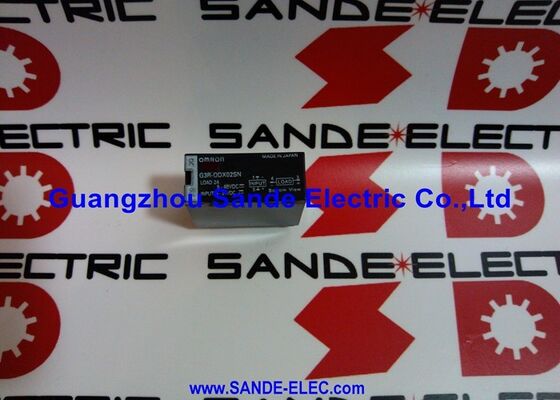

OMRON G3R-ODX02SN সলিড স্টেট রিলে 5-48VDC লোড 2A মাউন্ট বেস সহ G3RODX02SN G3R-ODXOP2SN

ওম্রন জি৩আর-ওডিএক্স০২এসএন∙ G3R-আই/ও সিরিজ ডিসি সলিড স্টেট রিলে ∙ ২ এ / ৪৬০ ভি ডিসি লোড / ৫২৪ ভি ডিসি কন্ট্রোল / ৪০০০ ভি আইসোলেশন / এলইডি

আই/ও ইন্টারফেস এসএসআর ∙ সরাসরি সেন্সর-টু-লোড স্যুইচিং

জি৩আর-ওডিএক্স০২এসএন ওম্রনের জি৩আর-আই/ও সিরিজ ০ সলিড স্টেট রিলে থেকে এসেছে যা বিশেষভাবে আই/ও ইন্টারফেসের জন্য ডিজাইন করা হয়েছেঃইন্টারমিডিয়েট রিলে বা সিগন্যাল এম্প্লিফায়ার ছাড়াই সরাসরি সেন্সর আউটপুট সিগন্যাল থেকে ডিসি লোড স্যুইচ করা. নিয়ন্ত্রণ ইনপুটটি সাধারণ সেন্সর আউটপুট ভোল্টেজ পরিসরে 5 ′′ 24V ডিসি গ্রহণ করে। একটি পিএনপি প্রক্সিমিটি সেন্সর আউটপুট, একটি পিএলসি ট্রানজিস্টর আউটপুট,অথবা একটি মাইক্রোকন্ট্রোলার GPIO সমস্ত তাদের নেটিভ সংকেত ভোল্টেজ এ G3R-ODX02SN নিয়ন্ত্রণ ইনপুট সরাসরি সংযোগ.

লোড আউটপুট 4 ′′ 60V ডিসি 2 এ পর্যন্ত স্যুইচ করে। এটি একটি একক রিলে টাইপ থেকে 5V লজিক লোড, 12V ডিসি actuators, 24V ডিসি solenoids, এবং 48V ডিসি শিল্প লোডের সম্পূর্ণ পরিসীমা জুড়ে।এলোমেলো টার্ন-অন মোড ️ অ-শূন্য-ক্রস ️ বর্তমান শূন্য-ক্রসিংয়ের অপেক্ষা না করে নিয়ন্ত্রণ ইনপুট সক্রিয়করণের সাথে সাথে লোডটি স্যুইচ করেডিসি লোডের জন্য, শূন্য-ক্রস সুইচিং প্রযোজ্য নয় (ডিসির কোনও এসি শূন্য-ক্রস নেই), তাই এলোমেলো সুইচিং সঠিক অপারেটিং মোড।

মূল বৈশিষ্ট্যাবলী

4,000V I/O বিচ্ছিন্নতা এবং G2R-1-S সকেট সামঞ্জস্য

ইনপুট এবং আউটপুট সার্কিটগুলির মধ্যে ফটোক্যাপলার বিচ্ছিন্নতা 4,000V ডায়েলেক্ট্রিক শক্তি প্রদান করে ′′ VDE 0884 ক্যাপলার প্রয়োজনীয়তা মেনে চলতে।এই বিচ্ছিন্নতা স্তরটি এমন সার্কিটগুলির সাথে সংযোগ সমর্থন করে যেখানে নিয়ন্ত্রণ ইনপুট এবং লোড আউটপুট উল্লেখযোগ্যভাবে ভিন্ন রেফারেন্স সম্ভাব্যতার সাথে কাজ করে, এবং কন্ট্রোল সার্কিট পৌঁছানোর লোড পাশ থেকে transients বিরুদ্ধে সুরক্ষা প্রদান করে।

G3R-ODX02SN ওম্রনের G2R-1-S পাওয়ার রিলি হিসাবে একই 5-পিন প্লাগ-ইন সকেট পদচিহ্ন ব্যবহার করে। প্যানেল ইতিমধ্যে G2R-1-S সকেট ব্যবহার করে (P2RF-05, P2RFZ-05,অথবা P2RF-05-PU push-in) সরাসরি G3R-ODX02SN গ্রহণএই সামঞ্জস্যতা বিদ্যমান প্যানেল বিন্যাসে পুনরায় তারের ছাড়াই যান্ত্রিক যোগাযোগের সুইচিংয়ের জন্য সলিড-স্টেট সুইচিংয়ের প্রতিস্থাপন করতে দেয়।G70A I/O টার্মিনাল ব্লক সরাসরি G3R I/O মডিউল গ্রহণ করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: G3R-ODX02SN এবং G3R-OD201SN এর মধ্যে পার্থক্য কী?

উভয়ই ডিসি আউটপুট G3R-I/O সলিড স্টেট রিলে, একই 5-24VDC নিয়ন্ত্রণ ইনপুট এবং 2A লোড বর্তমানের সাথে। G3R-ODX02SN 4 ′′ 60V ডিসি লোড ভোল্টেজ পরিচালনা করে;G3R-OD201SN 40 ¢ 200V DC লোড ভোল্টেজ 1 এ পরিচালনা করে.5A. লোড সাপ্লাই ভোল্টেজের উপর ভিত্তি করে নির্বাচন করুন 5V/12V/24V/48V ডিসি লোডের জন্য ODX02SN, 48V200V ডিসি লোডের জন্য OD201SN।

প্রশ্ন ২: G3R-ODX02SN-এ LED ইন্ডিকেটর কি দেখায়?

যখন নিয়ন্ত্রক ইনপুট সক্রিয় হয় তখন LED আলোকিত হয় ∙ রিলেটি চালু অবস্থায় থাকে এবং লোডের সাথে বর্তমানটি স্যুইচ করে। এই চাক্ষুষ সূচকটি পরীক্ষার সরঞ্জাম ছাড়াই রিলে সক্রিয়করণ নিশ্চিত করে,কমিশনিং এবং ত্রুটি নির্ণয়ের সময় উপযোগী. কোন লোড বর্তমান প্রবাহিত সঙ্গে একটি LED নির্দেশ করে রিলে কমান্ড চালু কিন্তু লোড সার্কিট খোলা হয়।

প্রশ্ন ৩ঃ জি৩আর-ওডিএক্স০২এসএন সরাসরি পিএলসি ট্রানজিস্টর আউটপুট দিয়ে ব্যবহার করা যেতে পারে?

হ্যাঁ. পিএলসি এনপিএন বা পিএনপি ট্রানজিস্টর আউটপুটগুলি 24 ভি ডিসিতে সরাসরি নিয়ন্ত্রণ ইনপুটের সাথে সংযুক্ত হয়। ইনপুটটি 5 ′′ 24 ভি ডিসির জন্য রেট করা হয় এবং স্ট্যান্ডার্ড পিএলসি ট্রানজিস্টর আউটপুটগুলির পরিসরের মধ্যে একটি ছোট বর্তমান আঁকে।৫২৪ ভি ডিসি নিয়ন্ত্রক ভোল্টেজ পরিসরের মধ্যে কোনও বর্তমান-সীমাবদ্ধ প্রতিরোধের প্রয়োজন নেই.

প্রশ্ন 4: রিলে বন্ধ করতে ব্যর্থ হওয়ার কারণ কী (লোড চালু থাকে)?

সাধারণ কারণঃ ড্রাইভিং ডিভাইস থেকে ট্রানজিস্টর ফুটোর কারণে 1V DC এর উপরে নিয়ন্ত্রণ ইনপুট ভোল্টেজ (নিয়ন্ত্রণ ইনপুটটিতে একটি টান-ডাউন প্রতিরোধক যুক্ত করুন);ক্যাবল বান্ডেলের সংলগ্ন কন্ডাক্টর থেকে প্ররোচিত ভোল্টেজ যখন নিয়ন্ত্রণ এবং লোড ক্যাবল একই ক্যানেল ভাগ করে (বিভিন্ন নিয়ন্ত্রণ এবং লোড ক্যাবল). অভ্যন্তরীণ এসএসআর ব্যর্থতা (সাধারণত দীর্ঘস্থায়ী ওভারলোড বা অত্যধিক জর্জ বর্তমান থেকে) একটি স্থায়ীভাবে চালিত আউটপুটও হতে পারে।

প্রশ্ন ৫ঃ G3R-ODX02SN এর সর্বোচ্চ ঢোকার স্রোত কত?

রিলেটি 10 এমএস সার্জ বর্তমানের জন্য 8 এ সহ্য করে। এটি ক্যাপাসিটিভ এবং ছোট ইন্ডাক্টিভ ডিসি লোড থেকে ইনরুশকে কভার করে। উচ্চতর ইনরুশের সাথে লোডের জন্য √ বড় ডিসি মোটর,বড় ক্যাপাসিটর ব্যাংক এই রেটিং বিরুদ্ধে পিক ইনরশ বর্তমান এবং সময়কাল যাচাই. রেটিংয়ের সীমাতে পুনরাবৃত্তি ইনরশ ইভেন্টগুলি আউটপুট স্যুইচিং উপাদানটির উপর সমষ্টিগত তাপ চাপের মাধ্যমে এসএসআর পরিষেবা জীবন হ্রাস করে।
