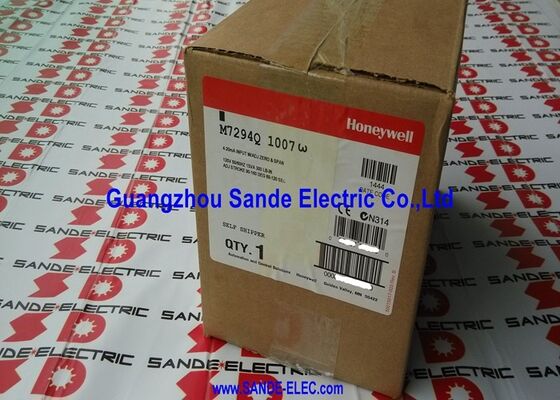

M7294Q1007 মোটরযুক্ত ACTUATOR W/BRACKET 120-240 VAC M7294Q1007 M7294Q1OO7

হানিওয়েল এম৭২৯৪কিউ১০০৭∙ মডুট্রোল ৪ নং নন-স্প্রিং রিটার্ন অ্যাকুয়েটর মোটর ∙ ৩০০ পাউন্ড ইন / ১২০ ভিএসি / ৪২০ এমএ / ৬০ এস / এনইএমএ ৩ / ডুয়াল শ্যাফ্ট

300 পাউন্ড-ইন টর্ক, 4 ¢ 20mA যথার্থ নিয়ন্ত্রণ

হানিওয়েল এম৭২৯৪কিউ১০০৭ হল সিরিজ ৭২ মডুট্রোল ৪-এর মোটর ফ্যামিলির ৩০০ পাউন্ডের স্প্রিংবিহীন রিটার্ন ভেরিয়েন্ট।ডিমপার এবং ভালভ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে উল্লেখযোগ্য যান্ত্রিক প্রতিরোধের অতিক্রম করা উচিত এবং সুনির্দিষ্ট আনুপাতিক অবস্থান প্রয়োজন.

Modutrol IV actuator একটি ইলেকট্রনিক নিয়ামক থেকে একটি 4 ¢ 20mA বর্তমান সংকেত গ্রহণ করে এবং সম্পূর্ণরূপে খোলা এবং সম্পূর্ণরূপে বন্ধ মধ্যে যে কোন বিন্দুতে ডাম্পার বা ভালভ অবস্থান,সিগন্যালের মানের সমানুপাতিক৪ এম এ এক্টুয়েটর তার যাত্রার এক প্রান্তে চালিত হয়; ২০ এম এ এক্টুয়েটর তার যাত্রার অন্য প্রান্তে চালিত হয়; মধ্যবর্তী বর্তমানের মানগুলি শ্যাফ্টকে সংশ্লিষ্ট আনুপাতিক কোণে স্থাপন করে। The adjustable zero and span allow the signal range to be calibrated to match the controller's output and the valve or damper's physical requirements — the start and end positions of the stroke can be independently adjusted to achieve the correct response for the application.

একটি নন-স্প্রিং রিটার্ন মোটর হিসাবে, M7294Q1007 পাওয়ার বিচ্ছিন্ন হলে তার সর্বশেষ কমান্ডযুক্ত অবস্থান ধরে রাখে। আউটপুট শ্যাফ্টটি স্বয়ংক্রিয়ভাবে একটি নিরাপদ অবস্থানে স্থানান্তরিত হয় না।এটি এমন অ্যাপ্লিকেশনগুলির জন্য সঠিক নির্বাচন যেখানে ডাম্পার বা ভালভকে বিদ্যুৎ বিচ্ছিন্নতার সময় তার শেষ অবস্থান বজায় রাখতে হবে , একটি সরবরাহ বায়ু সিস্টেমে যেখানে ক্ষমতা হ্রাস বন্ধ ভালভ সমালোচনামূলক বায়ু প্রবাহ বিরতি হবে।এমন অ্যাপ্লিকেশনের জন্য যেখানে পাওয়ার হ্রাসের সময় অ্যাকচুয়েটরকে একটি সংজ্ঞায়িত নিরাপদ অবস্থানে (সম্পূর্ণ খোলা বা সম্পূর্ণ বন্ধ) স্থানান্তর করতে হবে, 72 সিরিজের স্প্রিং রিটার্ন ভেরিয়েন্টগুলি নির্দিষ্ট করা হয়েছে।

The integral junction box provides NEMA 3 weather protection when the motor is mounted in the upright position — rain resistance and solid object protection for outdoor or semi-exposed HVAC equipment installationsএকটি কারখানায় ইনস্টল করা ট্রান্সফরমার 120VAC সরবরাহকে 24VAC তে রূপান্তর করে যা মোটর এবং এর নিয়ন্ত্রণ সার্কিটগুলি অভ্যন্তরীণভাবে কাজ করে।

মূল বৈশিষ্ট্যাবলী

সামঞ্জস্যযোগ্য স্ট্রোক এবং জিরো/স্প্যান ∙ কমিশনিংয়ের নমনীয়তা

M7294Q1007 তিনটি নিয়মিত পরামিতি সরবরাহ করে যা নির্দিষ্ট ডাম্পার বা ভালভ ইনস্টলেশনের সাথে মেলে এমন সুনির্দিষ্ট কমিশনিংয়ের অনুমতি দেয়ঃ

স্ট্রোক সামঞ্জস্য (90 ̊160°):আউটপুট শ্যাফ্টের মোট কৌণিক ভ্রমণ সেট করে। ডাম্পার বা ভালভের যান্ত্রিক ভ্রমণের প্রয়োজনীয়তার সাথে মেলে।

শূন্য (স্টার্ট) সমন্বয়ঃ4mA (সিগন্যাল পরিসীমা শুরু) কমান্ডে শ্যাফট অবস্থান সেট করে

স্প্যান সামঞ্জস্যঃ20mA (পুরো স্কেল) কমান্ডে শ্যাফট অবস্থান সেট করে নিশ্চিত করে যে সম্পূর্ণ ভালভ বা ড্যাম্পার ভ্রমণ সম্পূর্ণ 4 20mA সংকেত পরিসীমা অনুরূপ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: M7294Q1007 এবং M7284 সিরিজের Modutrol IV মোটরগুলির মধ্যে পার্থক্য কী?

M7294 সিরিজ এবং M7284 সিরিজ উভয়ই স্প্রিংহীন রিটার্ন Modutrol IV মোটর। M7284 সিরিজ একটি অভ্যন্তরীণ ট্রান্সফরমার ছাড়া সরাসরি 24VAC থেকে কাজ করে;M7294 সিরিজটিতে সরাসরি 120VAC সংযোগের জন্য কারখানায় ইনস্টল করা স্টেপ-ডাউন ট্রান্সফরমার রয়েছে. M7294Q1007 বিশেষভাবে 120VAC ইনপুট নেয় এবং এটিকে মোটর এবং নিয়ন্ত্রণ ইলেকট্রনিক্সের জন্য অভ্যন্তরীণভাবে 24VAC তে রূপান্তর করে। 24VAC ইনস্টলেশনের জন্য, M7284 সমতুল্য নির্দিষ্ট করা হয়।

প্রশ্ন ২ঃ বিদ্যুৎ বিপর্যয়ের ক্ষেত্রে একটি ভালভকে স্বাভাবিকভাবে খোলা অবস্থানে নিয়ন্ত্রণ করতে M7294Q1007 ব্যবহার করা যেতে পারে?

একটি নন-স্প্রিং রিটার্ন মোটর হিসাবে, M7294Q1007 ক্ষমতা ক্ষতিতে তার শেষ অবস্থান ধরে রাখে এটি স্বয়ংক্রিয়ভাবে খুলতে বা বন্ধ করতে ড্রাইভ করতে পারে না।স্প্রিং রিটার্ন ভেরিয়েন্ট (M7282), M7285, M7286 সিরিজ) সঠিক নির্বাচন। স্প্রিং রিটার্ন মোটর একটি ইন্টিগ্রেটেড স্প্রিং প্রক্রিয়া মাধ্যমে, পাওয়ার বন্ধ করা হয় যখন একটি সংজ্ঞায়িত ভ্রমণের শেষ অবস্থানে ড্রাইভ।

প্রশ্ন 3: 300 পাউন্ড-ইন টর্ক কোন এইচভিএসি এবং প্রক্রিয়া অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত?

300 পাউন্ড-ইন টর্ক স্যুট বড় বাণিজ্যিক HVAC dampers (সাধারণত 50 ফুট 2 এবং মাঝারি ফুটো dampers জন্য উপরে), বড় প্রজাপতি ভালভ,চাপ-নিরপেক্ষ নিয়ন্ত্রক ভালভ উচ্চ চালিত শক্তির প্রয়োজনীয়তা সহ, এবং প্রসেস কন্ট্রোল অ্যাপ্লিকেশনগুলির জন্য যা ভ্যালভ ডিস্কের উপর উল্লেখযোগ্য যান্ত্রিক ঘর্ষণ বা প্রবাহ-প্ররোচিত বাহিনী রয়েছে।কম টর্ক Modutrol IV ভেরিয়েন্ট খরচ কমাতে এবং দ্রুত প্রতিক্রিয়া প্রদান করতে পারে.

প্রশ্ন ৪ঃ M7294Q1007 এর 2 টি সহায়ক সুইচ নির্দিষ্ট অবস্থানে কারখানায় কনফিগার করা আছে?

সহায়ক সুইচ ক্যামগুলি ক্ষেত্র-নিয়মিত হয়। প্রতিটি সুইচে একটি ক্যাম রয়েছে যা মোটরের স্ট্রোক পরিসরের যে কোনও সময়ে সুইচটি সক্রিয় করতে সেট করা যেতে পারে।এই সহায়ক সুইচ একটি নিয়ামক দূরবর্তী অবস্থান সংকেত করতে পারবেনউদাহরণস্বরূপ, একটি বিল্ডিং ম্যানেজমেন্ট সিস্টেম, যখন ডিমপারটি সর্বনিম্ন বায়ুচলাচল অবস্থানের বাইরে খোলা থাকে বা যখন ভালভটি সম্পূর্ণ বন্ধ হয়ে যায় তখন সংকেত দেয়।

প্রশ্নঃ M7294Q1007 এর উৎস কোথায়?

হানিওয়েলের বিল্ডিং কন্ট্রোল বিতরণ নেটওয়ার্কের মাধ্যমে, এইচভিএসি / কন্ট্রোল বিতরণকারী, বিল্ডিং অটোমেশন সরবরাহকারী এবং প্রক্রিয়া নিয়ন্ত্রণের পরে বাজার।মডুট্রোল IV সিরিজ 72 মোটর পরিবার একটি দীর্ঘ প্রতিষ্ঠিত পণ্য লাইন যা বিস্তৃত বিতরণকারী কভারেজM7294Q1007 একটি সক্রিয় (বিরতিহীন) পণ্য এবং স্ট্যান্ডার্ড হানিওয়েল বিতরণ চ্যানেলের মাধ্যমে স্টক করা হয়।
