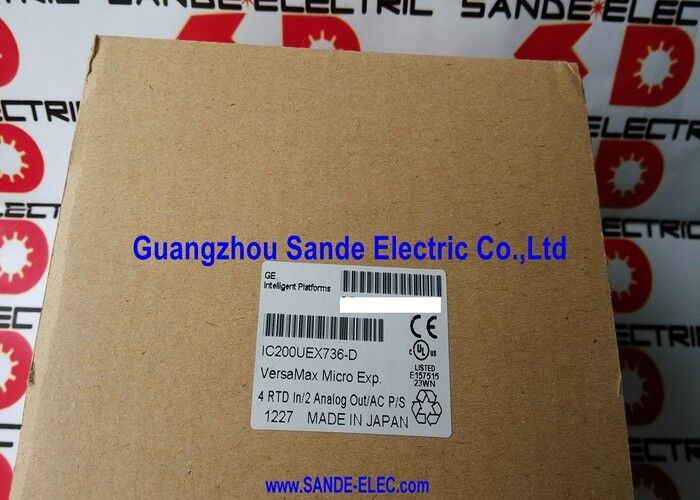

GE Fanuc IC200UEX736-D | VersaMax মাইক্রো RTD সম্প্রসারণ মডিউল — Pt100 / −100 থেকে +600°C / 2/3-ওয়্যার / 2 এনালগ আউটপুট / রিভিশন D

এক ভার্সাম্যাক্স মাইক্রো মডিউলে RTD এবং অ্যানালগ আউটপুট সম্প্রসারণ

IC200UEX736-D হল VersaMax Micro PLC প্ল্যাটফর্মের RTD সম্প্রসারণ মডিউল, যা Pt100 রেজিস্ট্যান্স টেম্পারেচার ডিটেক্টর (RTD) পরিমাপের ক্ষমতা প্রদান করে পাশাপাশি দুটি অ্যানালগ আউটপুট - সবই কমপ্যাক্ট স্ন্যাপ-অন এক্সপেনশন মডিউল ফরম্যাটে যা VersaMax মাইক্রো রেঞ্জের বৈশিষ্ট্য।

Pt100 RTD সেন্সর হল ইন্ডাস্ট্রিয়াল প্রসেস তাপমাত্রা পরিমাপের মান - খাদ্য প্রক্রিয়াকরণ থেকে রাসায়নিক উদ্ভিদ থেকে HVAC সিস্টেম পর্যন্ত প্রতিটি সেক্টরে পাওয়া যায়। Pt100 উপাধির অর্থ হল সেন্সরের 0°C তাপমাত্রায় 100 ওহমের নামমাত্র প্রতিরোধ ক্ষমতা রয়েছে, যার প্রতিরোধ তাপমাত্রার সাথে রৈখিকভাবে বৃদ্ধি পাচ্ছে। IC200UEX736-D এই প্রতিরোধের পরিবর্তনটি পড়ে এবং এটিকে VersaMax মাইক্রো PLC প্রোগ্রামে অ্যাক্সেসযোগ্য একটি তাপমাত্রা মানতে রূপান্তর করে।

কভার করা তাপমাত্রার স্প্যান — −100°C থেকে +600°C — বেশিরভাগ আদর্শ শিল্প প্রক্রিয়া তাপমাত্রা পরিমাপের প্রয়োজনীয়তাগুলিকে কভার করে। নিম্ন-তাপমাত্রার অ্যাপ্লিকেশন যেমন কোল্ড স্টোরেজ, ক্রায়োজেনিক প্রক্রিয়া পর্যবেক্ষণ, এবং রেফ্রিজারেশন সিস্টেমগুলি নীচের প্রান্তে আচ্ছাদিত। উচ্চ-তাপমাত্রার অ্যাপ্লিকেশন যেমন ফার্নেস মনিটরিং, তাপ চিকিত্সা প্রক্রিয়া, এবং বাষ্প সিস্টেমের তাপমাত্রা পরিসীমার উপরের প্রান্তের দিকে আচ্ছাদিত।

দুই-আউটপুট বিভাগটি ভোল্টেজ এবং বর্তমান অ্যানালগ আউটপুট উভয়ই সরবরাহ করে। ভোল্টেজ আউটপুট স্পিড কন্ট্রোলারে অ্যানালগ সেটপয়েন্ট ইনপুট, আনুপাতিক হিটারে তাপমাত্রা সেটপয়েন্ট ইনপুট বা যেকোনো ভোল্টেজ-ইনপুট প্রক্রিয়া ডিভাইস চালায়। বর্তমান আউটপুটগুলি (সাধারণত 4-20mA) স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল কারেন্ট লুপ ডিভাইসগুলি পরিবেশন করে — আনুপাতিক ভালভ, পরিবর্তনশীল গতির ড্রাইভ এবং প্রক্রিয়া ট্রান্সমিটার — যেখানে তারের প্রতিরোধের ত্রুটির বিরুদ্ধে বর্তমান লুপের অনাক্রম্যতা দীর্ঘ তারের দূরত্বের উপর নির্ভরযোগ্য সংকেত সংক্রমণ প্রদান করে।

কী স্পেসিফিকেশন

আরটিডি ওয়্যারিং — 2-ওয়্যার বনাম 3-ওয়্যার

IC200UEX736-D 2-ওয়্যার এবং 3-ওয়্যার Pt100 RTD সংযোগ উভয়ই সমর্থন করে:

2-তার:সেন্সর দুটি তারের মাধ্যমে সংযোগ করে। তারের রোধ পরিমাপ করা সেন্সর প্রতিরোধের সাথে সরাসরি যোগ করে, তারের দৈর্ঘ্য এবং প্রতিরোধের সমানুপাতিক তাপমাত্রা পড়ার ত্রুটির প্রবর্তন করে। সংক্ষিপ্ত তারের জন্য উপযুক্ত যেখানে পরিমাপের নির্ভুলতা প্রয়োজনীয়তা এই ত্রুটির জন্য অনুমতি দেয়।

3-তার:একটি তৃতীয় তারটি মডিউলটিকে তারের প্রতিরোধের জন্য পরিমাপ এবং ক্ষতিপূরণ দেওয়ার অনুমতি দেয়। তৃতীয় তারটি তারের প্রতিরোধের পরিমাপ করে সিগন্যাল তারের মতো একই পথ অনুসরণ করে এবং মডিউলটি মোট প্রতিরোধের পরিমাপ থেকে এটিকে বিয়োগ করে। এটি নাটকীয়ভাবে তারের প্রতিরোধের ত্রুটি হ্রাস করে, 3-ওয়্যারকে দীর্ঘতর তারের জন্য উপযুক্ত করে তোলে যেখানে 2-ওয়্যার অগ্রহণযোগ্য তাপমাত্রা রিডিং অফসেট চালু করবে।

FAQ

প্রশ্ন 1: কয়টি IC200UEX736-D মডিউল একটি VersaMax মাইক্রো PLC এর সাথে সংযোগ করতে পারে?

VersaMax মাইক্রো প্ল্যাটফর্ম মোট 4টি সম্প্রসারণ মডিউল সমর্থন করে। IC200UEX736-D একটি সম্প্রসারণ মডিউল হিসাবে গণনা করে। যদি অন্যান্য সম্প্রসারণ প্রকারের সাথে RTD সম্প্রসারণের প্রয়োজন হয় (বিচ্ছিন্ন I/O, অ্যানালগ I/O), সমস্ত সম্প্রসারণ মডিউল 4-মডিউল সর্বাধিক ভাগ করে। একাধিক সম্প্রসারণ মডিউল প্রকার উল্লেখ করার আগে এই সীমার মধ্যে সম্প্রসারণ কনফিগারেশনের পরিকল্পনা করুন।

প্রশ্ন 2: IC200UEX736-D কি Pt100 নির্ভুলতা প্রদান করে?

অনুশীলনে Pt100 RTD পরিমাপের নির্ভুলতা মডিউলের ADC রেজোলিউশন, RTD ক্লাস (DIN ক্লাস A বা ক্লাস B), এবং তারের মানের উপর নির্ভর করে। 3-তারের তারের বিকল্পটি তারের প্রতিরোধের ত্রুটি দূর করে; 2-তার তারের দৈর্ঘ্যের সমানুপাতিক তারের প্রতিরোধের ত্রুটি যুক্ত করে। তাপমাত্রা পরিমাপ অ্যাপ্লিকেশনের দাবিতে সর্বোত্তম নির্ভুলতার জন্য ক্লাস A Pt100 সেন্সর এবং 3-তারের তার ব্যবহার করুন।

প্রশ্ন 3: IC200UEX736-D কি Pt1000 বা Ni100 RTDs, নাকি শুধুমাত্র Pt100 পরিমাপ করতে পারে?

IC200UEX736-D Pt100 RTD সেন্সরগুলির জন্য নির্দিষ্ট করা হয়েছে৷ Pt1000 এবং Ni100 RTD-এর বিভিন্ন প্রতিরোধের বৈশিষ্ট্য রয়েছে এবং Pt100-এর জন্য ক্যালিব্রেট করা মডিউলের সাথে সামঞ্জস্যপূর্ণ নয়। Pt1000 বা অন্যান্য RTD প্রকারের জন্য, VersaMax মাইক্রো প্ল্যাটফর্ম একটি বিকল্প সম্প্রসারণ মডিউল অফার করে যা প্রয়োজনীয় সেন্সর প্রকার সমর্থন করে কিনা তা যাচাই করুন।

Q4: VersaMax মাইক্রো PLC-তে IC200UEX736-D সংযুক্ত করার জন্য কোন সংযোগ তারের প্রয়োজন?

VersaMax মাইক্রো সম্প্রসারণ মডিউলগুলি মডিউলের সাথে অন্তর্ভুক্ত একটি ছোট সম্প্রসারণ তারের মাধ্যমে বেস PLC ইউনিটের সাথে সংযোগ করে (সাধারণত IC200CBL501 বা সমতুল্য)। কেবলটি সম্প্রসারণ মডিউলটিকে সম্প্রসারণ চেইনের শেষ মডিউলের সাথে বা সরাসরি বেস পিএলসি-এর সম্প্রসারণ পোর্টের সাথে সংযুক্ত করে। মডিউলের ডকুমেন্টেশন থেকে তারের অংশ নম্বর নিশ্চিত করুন।

প্রশ্ন 5: IC200UEX736-D কোথায় পাওয়া যায়?

এমারসনের অটোমেশন সলিউশন পণ্য সরবরাহের মাধ্যমে (পূর্বে জিই ফানুক) এবং ভার্সাম্যাক্স মাইক্রো আফটারমার্কেটের মাধ্যমে — শিল্প অটোমেশন ডিস্ট্রিবিউটর এবং পরীক্ষিত উদ্বৃত্ত সরবরাহকারী। -ডি সংশোধন হার্ডওয়্যার প্রজন্মকে চিহ্নিত করে; একটি প্রত্যয়িত ইনস্টলেশন প্রতিস্থাপনের জন্য রিভিশন ম্যাচিং প্রয়োজন হলে ইনস্টল করা মডিউল থেকে বিশেষভাবে D সংশোধন নিশ্চিত করুন।
