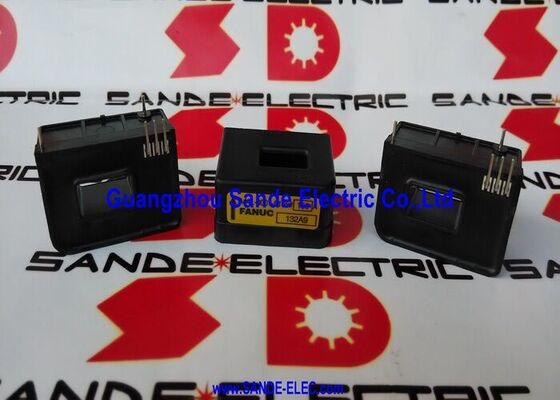

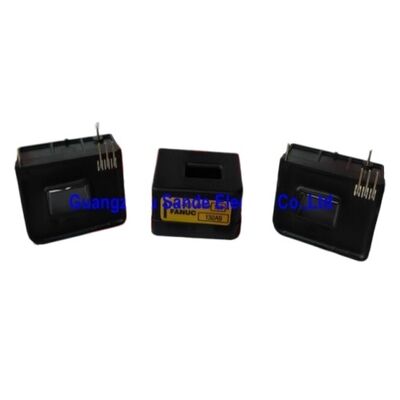

FANUC মিউচুয়াল ইন্ডাক্টর A44L-0001-0165#150A A44L-0001-0165/150A A44L-0001-0165#150A

FANUC A44L-0001-0165#150A | বর্তমান সেন্সর (কুণ্ডলী) — 150A / সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ারের জন্য বর্তমান ডিটেক্টর

মোটর কারেন্ট — এখানে পরিমাপ করা হয়েছে, সর্বত্র নিয়ন্ত্রিত

A44L-0001-0165#150A হল FANUC-এর 150A কারেন্ট সেন্সর — কয়েল-টাইপ ডিটেক্টর যা একটি FANUC সার্ভো বা স্পিন্ডেল এমপ্লিফায়ারে প্রবাহিত প্রকৃত মোটর ফেজ কারেন্ট পরিমাপ করে। প্রত্যয় #150A বর্তমান রেটিং নির্দিষ্ট করে: এই সেন্সরটি 150A RMS পর্যন্ত স্রোত নির্ভুলভাবে পরিমাপ করার জন্য ডিজাইন করা হয়েছে, যা এই সেন্সর প্রয়োজন এমন নির্দিষ্ট সার্ভো বা স্পিন্ডল এমপ্লিফায়ার ক্লাসের বর্তমান পরিসরের সাথে মিলে যায়।

একটি FANUC সার্ভো বা স্পিন্ডল ড্রাইভ সিস্টেমে, ড্রাইভের ক্লোজড-লুপ কারেন্ট নিয়ন্ত্রণ মোটর কারেন্টের সঠিক রিয়েল-টাইম পরিমাপের উপর নির্ভর করে। বর্তমান সেন্সরটি পাওয়ার সার্কিটে বসে — মোটর ফেজ তারগুলি সেন্সরের টরয়েডাল কোরের মধ্য দিয়ে যায় এবং সেন্সরটি ড্রাইভের বর্তমান ফিডব্যাক সার্কিটে একটি আনুপাতিক সংকেত দেয়। এই সংকেতটি এমপ্লিফায়ারকে বলে যে প্রতি মুহূর্তে মোটরটিতে কতটা কারেন্ট প্রবাহিত হচ্ছে। সার্ভো কন্ট্রোল অ্যালগরিদম CNC অক্ষ গতি এবং টাকু গতি নিয়ন্ত্রণের জন্য প্রয়োজনীয় নির্ভুলতার সাথে টর্ক নিয়ন্ত্রণ করতে এই পরিমাপ ব্যবহার করে।

যদি বর্তমান সেন্সর ব্যর্থ হয় বা ভুলভাবে পড়ে, তাহলে পরিবর্ধক তার বর্তমান নিয়ন্ত্রণ লুপটি সঠিকভাবে বন্ধ করতে পারে না। ফলাফলটি সাধারণত একটি ওভারকারেন্ট অ্যালার্ম হয় — ড্রাইভটি হয় একটি জাল কারেন্ট রিডিংয়ে ট্রিপ করে যা ওভারকারেন্ট হিসাবে প্রদর্শিত হয়, অথবা প্রকৃত কারেন্ট অনিয়ন্ত্রিত এবং সত্যিকার অর্থে ওভারকারেন্টে পরিণত হয়। ব্যর্থতার মোড নির্ভর করে সেন্সরটি শূন্য (ওপেন সার্কিট ব্যর্থতা) বা অনিয়মিত মান পড়ছে কিনা তার উপর।

কী স্পেসিফিকেশন

সঠিক বর্তমান রেটিং নির্বাচন করা

#150A প্রত্যয়টি নির্বিচারে নয় — বর্তমান রেটিংটি অবশ্যই সেন্সরটি পরিবেশন করা নির্দিষ্ট পরিবর্ধক মডিউলটির সাথে মেলে। প্রতিটি FANUC সার্ভো এবং স্পিন্ডল পরিবর্ধক মডেলের একটি সংজ্ঞায়িত বর্তমান রেটিং রয়েছে এবং সেই রেটিংটির জন্য বর্তমান সেন্সর অবশ্যই নির্দিষ্ট করা উচিত। পরিবর্ধক এর সর্বোচ্চ বর্তমান আউটপুট নীচে রেট করা একটি সেন্সর স্যাচুরেশন বা ক্ষতিগ্রস্ত হতে পারে। প্রকৃত কারেন্টের তুলনায় উল্লেখযোগ্যভাবে বেশি রেট দেওয়া একটি সেন্সর আনুপাতিকভাবে কম সংকেত রেজোলিউশন প্রদান করে।

A44L-0001-0165 ফ্যামিলি কভারে উপলব্ধ রেটিং: 50A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, এবং 600A। প্রতিস্থাপনের অর্ডার দেওয়ার আগে FANUC পরিবর্ধকের রক্ষণাবেক্ষণ ম্যানুয়াল বা ইনস্টল করা সেন্সরের লেবেল থেকে প্রয়োজনীয় রেটিং নিশ্চিত করুন৷

FAQ

প্রশ্ন 1: কিভাবে একটি FANUC ড্রাইভ সিস্টেমে একটি ব্যর্থ বর্তমান সেন্সর নির্ণয় করা হয়?

একটি ব্যর্থ কারেন্ট সেন্সর সাধারণত একটি ওভারকারেন্ট অ্যালার্ম তৈরি করে যা ড্রাইভ এনার্জাইজেশনের সাথে সাথেই প্রদর্শিত হয় - উল্লেখযোগ্য কারেন্ট আসলে প্রবাহিত হওয়ার আগে - বা একটি অক্ষ/স্পিন্ডল তৈরি করে যা অনিয়মিতভাবে কাজ করে এবং গতি ধরে রাখতে পারে না। ক্র্যাকিং, পোড়া চিহ্ন বা যান্ত্রিক ক্ষতির জন্য সেন্সরটি শারীরিকভাবে পরিদর্শন করুন। নির্দিষ্ট পরীক্ষার মতো একই বর্তমান রেটিং-এর পরিচিত-ভাল সেন্সর দিয়ে প্রতিস্থাপন করুন। যদি ওভারকারেন্ট অ্যালার্ম প্রতিস্থাপন সেন্সর দিয়ে সাফ হয়ে যায়, তবে আসলটি ব্যর্থ হয়েছে।

প্রশ্ন 2: A44L-0001-0165#150A কি একটি ভিন্ন বর্তমান রেটিং এর সেন্সর দিয়ে প্রতিস্থাপন করা যেতে পারে?

না। বর্তমান রেটিং অবশ্যই এমপ্লিফায়ারের স্পেসিফিকেশনের সাথে মেলে। একটি 150A পরিবর্ধক অবস্থানে একটি 200A সেন্সর হ্রাস সংকেত স্তরে কাজ করবে এবং পর্যাপ্ত প্রতিক্রিয়া রেজোলিউশন প্রদান করতে পারে না। একটি 150A পরিবর্ধক অবস্থানে একটি 100A সেন্সর পরিবর্ধক এর সর্বোচ্চ কারেন্টে পরিপূর্ণ হবে। ইনস্টল করা পরিবর্ধকের জন্য সর্বদা সঠিক বর্তমান রেটিং ব্যবহার করুন।

Q3: A44L-0001-0165 একটি হল ইফেক্ট সেন্সর নাকি বর্তমান ট্রান্সফরমার?

A44L-0001-0165 একটি কয়েল-টাইপ কারেন্ট ডিটেক্টর - একটি বর্তমান ট্রান্সফরমার ফর্ম্যাট হিসাবে বর্ণনা করা হয়েছে। মোটর ফেজ কেবল টরয়েডাল কোরের মধ্য দিয়ে যায় এবং সেন্সরটি আনয়নের মাধ্যমে একটি আনুপাতিক সংকেত দেয়। হল ইফেক্ট কারেন্ট সেন্সরগুলি সাধারণত তাদের আউটপুটকে ডিসি-সঠিক সংকেত হিসাবে বর্ণনা করে (ডিসি এবং এসি স্রোত পরিমাপ করতে সক্ষম), যখন ট্রান্সফরমার-ভিত্তিক ডিটেক্টরগুলি এসি মোটর কারেন্ট পরিমাপ করে — FANUC সার্ভো এবং স্পিন্ডেল এম্প্লিফায়ারে এসি মোটর ফেজ কারেন্টের জন্য উপযুক্ত।

Q4: A44L-0001-0165 সিরিজ এবং অন্যান্য FANUC বর্তমান সেন্সর সিরিজের মধ্যে সামঞ্জস্যের পার্থক্য আছে কি?

হ্যাঁ। FANUC তাদের ড্রাইভ প্রজন্ম জুড়ে বেশ কয়েকটি বর্তমান সেন্সর সিরিজ ব্যবহার করে। A44L-0001-0165 হল তার নির্দিষ্ট পরিবর্ধক পরিবারের জন্য সেন্সর সিরিজ — অন্যান্য সেন্সর সিরিজ (বিভিন্ন A44L সংখ্যা) শারীরিকভাবে একই রকম হতে পারে কিন্তু আলাদা আউটপুট বৈশিষ্ট্য বা মাউন্টিং ব্যবস্থা থাকতে পারে। প্রতিস্থাপনের অর্ডার দেওয়ার আগে ইনস্টল করা সেন্সরের সম্পূর্ণ অংশ নম্বর নিশ্চিত করুন।

প্রশ্ন 5: A44L-0001-0165#150A কোথায় পাওয়া যায়?

FANUC ড্রাইভ কম্পোনেন্ট আফটারমার্কেটের মাধ্যমে — FANUC পরিবর্ধক যন্ত্রাংশ ডিলার, মেরামত বিশেষজ্ঞ এবং পরীক্ষিত উদ্বৃত্ত সরবরাহকারী। একাধিক বর্তমান রেটিং-এ A44L-0001-0165 সিরিজ হল FANUC সার্ভো এবং স্পিন্ডল ড্রাইভ আফটারমার্কেটে একটি আদর্শ প্রতিস্থাপন আইটেম। #150A প্রত্যয় নির্দিষ্ট করুন — বর্তমান রেটিং নির্বাচন নির্ধারণ করে।
