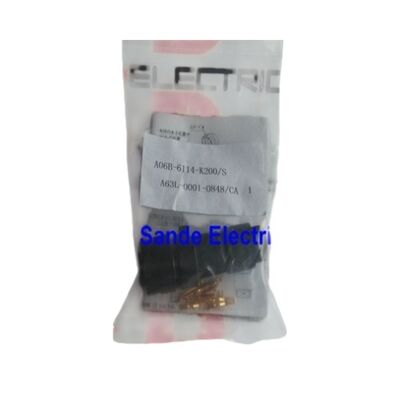

FANUC এনকোডার সাইড কানেক্টর A06B-6114-K200S / A63L-0001-0848CA

10-পিন | স্ট্রেইট এন্ট্রি | মোটর ফিডব্যাক প্লাগ | আলফা i সিরিজ সার্ভো মোটর সামঞ্জস্যপূর্ণ

যে কানেক্টর ফিডব্যাক লুপ সম্পন্ন করে

প্রতিটি FANUC CNC সার্ভো সিস্টেম একটি অবিচ্ছিন্ন যোগাযোগ শৃঙ্খলের উপর নির্ভর করে: CNC কন্ট্রোলার থেকে, সার্ভো এমপ্লিফায়ারের মাধ্যমে, এনকোডার কেবল ধরে, এবং মোটরের বিল্ট-ইন পালস কোডারে প্রবেশ করে। সেই শৃঙ্খলটি কেবল তার দুর্বলতম শারীরিক সংযোগের মতোই নির্ভরযোগ্য। A06B-6114-K200S — যা FANUC কম্পোনেন্ট নম্বর A63L-0001-0848CA হিসাবেও উল্লেখ করা হয় — হল এনকোডার-সাইড কানেক্টর প্লাগ যা এনকোডার ফিডব্যাক কেবল এবং সার্ভো মোটরের মধ্যে গুরুত্বপূর্ণ ইন্টারফেস তৈরি করে।

এগুলি হল সেই কানেক্টরগুলি যা রক্ষণাবেক্ষণের সময় ক্ষতিগ্রস্ত হয়, বছরের পর বছর কুল্যান্টের সংস্পর্শে এসে ক্ষয়প্রাপ্ত হয়, বা কেবল বারবার কেবল অ্যাসেম্বলি চক্রের কারণে ক্ষয়প্রাপ্ত হয়। সঠিক প্রতিস্থাপন হাতে থাকলে একটি ফিডব্যাক ত্রুটি কয়েক মিনিটের মধ্যে সমাধান করা যায়, কয়েক দিনের মধ্যে নয়।

পণ্যের সংক্ষিপ্ত বিবরণ

CA বনাম CB — দুটি ভ্যারিয়েন্ট, একটি উদ্দেশ্য

A63L-0001-0848 পরিবার দুটি কেবল এক্সিট কনফিগারেশনে আসে। CA ভ্যারিয়েন্ট (এই কানেক্টর) কানেক্টর বডির অক্ষ বরাবর কেবলটিকে সোজাভাবে বের করে দেয় — কেবলটি মোটর এন্ড ফেস থেকে সরাসরি দূরে চলে যায়। CB ভ্যারিয়েন্ট 90 ডিগ্রি কোণে বের হয় — কেবলটি কানেক্টর অক্ষের সাথে লম্বভাবে বেঁকে যায়।

কোন মেশিনটির প্রয়োজন তা নির্ভর করে মোটর এনকোডার পোর্টে উপলব্ধ ক্লিয়ারেন্সের উপর। টাইট ইনস্টলেশনে যেখানে অ্যাক্সিয়ালভাবে চলমান একটি কেবল সংলগ্ন কাঠামোর সাথে ধাক্কা খাবে, সেখানে এলবো (CB) স্টাইলটি ব্যবহারিক পছন্দ। যেখানে অ্যাক্সিয়াল কেবল রুটিং পরিষ্কার এবং বাধাহীন, সেখানে স্ট্রেইট CA স্টাইলটি স্ট্যান্ডার্ড। মেরামতের সময় এটি ভুল করা মানে কানেক্টর বডিতে কেবলটি যান্ত্রিক চাপের মধ্যে থাকে, যা কানেক্টর এবং কেবল উভয়েরই ক্ষয়কে ত্বরান্বিত করে।

এই কানেক্টর কী বহন করে

10-পিন কনফিগারেশন FANUC আলফা i সিরিজ সার্ভো মোটরগুলিতে লাগানো পালস কোডারের (এনকোডার) জন্য প্রয়োজনীয় সমস্ত সংকেত বহন করে। এর মধ্যে রয়েছে:

• অবস্থান ফিডব্যাক সংকেত — উচ্চ-রেজোলিউশন পালস ডেটা যা সার্ভো এমপ্লিফায়ারকে সর্বদা মোটরের শ্যাফটের সঠিক অবস্থান বলে দেয়
• ব্যাটারি ব্যাকআপ লাইন — কম-কারেন্ট সরবরাহ যা মূল পাওয়ার বন্ধ থাকা অবস্থায় এনকোডারের মেমরিতে অ্যাবসোলিউট পজিশন ডেটা সংরক্ষণ করে (অ্যাবসোলিউট পালস কোডার মোটরের জন্য গুরুত্বপূর্ণ যা পাওয়ার-আপে রেফারেন্স রিটার্নের প্রয়োজনীয়তা দূর করে)
• সিরিয়াল যোগাযোগ লাইন — FANUC সিরিয়াল এনকোডার ইন্টারফেস প্রোটোকলের জন্য যা আলফা i পালস কোডার দ্বারা ব্যবহৃত হয়
• শিল্ড/গ্রাউন্ড সংযোগ — নয়েজ ইমিউনিটির জন্য অপরিহার্য, যেহেতু এই সিগন্যাল লাইনগুলি একই কেবল ডাক্টে উচ্চ-কারেন্ট মোটর পাওয়ার কেবলগুলির পাশে চলে

এই 10টি কন্টাক্টের প্রত্যেকটি অবশ্যই পরিষ্কার, সম্পূর্ণরূপে বসে থাকা এবং যান্ত্রিকভাবে সুরক্ষিত থাকতে হবে। একটি একক ক্ষয়প্রাপ্ত পিন বা পিছলে যাওয়া কন্টাক্ট এনকোডার অ্যালার্ম, অনিয়মিত অবস্থান ফিডব্যাক, বা সম্পূর্ণ অক্ষের ক্ষতি তৈরি করতে পারে — এবং ত্রুটির উপস্থাপনা প্রায়শই বিরতিহীন হয়, যা একটি প্রান্তিক কানেক্টরকে নির্ণয় করা কঠিন ত্রুটিগুলির মধ্যে একটি করে তোলে।

সামঞ্জস্যপূর্ণ সার্ভো মোটর এবং সিস্টেম

A06B-6114-K200S কানেক্টরটি FANUC আলফা i সিরিজ এসি সার্ভো মোটর এনকোডার সংযোগের জন্য ডিজাইন করা হয়েছে, যা FANUC বিটা সিরিজ এবং আলফা i সিরিজ সার্ভো মোটর বিবরণ ম্যানুয়ালে নথিভুক্ত করা হয়েছে। নথিভুক্ত সামঞ্জস্যপূর্ণ মোটর সিরিজ যেখানে এই কানেক্টর স্টাইলটি দেখা যায় তার মধ্যে রয়েছে:

• FANUC আলফা i সিরিজ সার্ভো মোটর (αiS এবং αiF পরিবার)
• FANUC বিটা i সিরিজ সার্ভো মোটর (βiS সিরিজ — যেখানে L এবং M অক্ষ সংযোগগুলি A06B-6114-H304 এবং সম্পর্কিত এমপ্লিফায়ারের জন্য নির্দিষ্ট করা হয়েছে)
• FANUC সার্ভো মোটর যা αi সিরিজ SVM এমপ্লিফায়ার মডিউলগুলির সাথে ব্যবহৃত হয় (A06B-6114 সিরিজ)
• FANUC রোবট কন্ট্রোলারে রোবট সার্ভো মোটর যা স্ট্যান্ডার্ড FSSB-ভিত্তিক সার্ভো সিস্টেম ব্যবহার করে

কানেক্টরটি একটি স্ট্যান্ডার্ড ল্যাচিং মেটাল শেল মেকানিজমের মাধ্যমে সংশ্লিষ্ট এমপ্লিফায়ার-সাইড কেবল অ্যাসেম্বলির সাথে যুক্ত হয়, যা বৈদ্যুতিক ধারাবাহিকতা এবং দুর্ঘটনাজনিত সংযোগ বিচ্ছিন্ন হওয়ার বিরুদ্ধে যান্ত্রিক ধারণ উভয়ই সরবরাহ করে।

কখন এই কানেক্টরটি একটি ওয়ার্ক অর্ডারে দেখা যায়

একটি ব্যস্ত মেশিন শপে, এই কানেক্টরটি সাধারণত তিনটি পরিস্থিতিতে দেখা যায়:

পরিকল্পিত কেবল প্রতিস্থাপন। এনকোডার কেবলগুলির নির্দিষ্ট ফ্লেক্স লাইফ সাইকেল রয়েছে। একটি পুরানো এনকোডার কেবল অ্যাসেম্বলি প্রতিস্থাপন করার সময়, মোটর-সাইড কানেক্টরটি এর সাথে আসে — অথবা যদি কেবল বডি এখনও ব্যবহারযোগ্য থাকে তবে কানেক্টর প্রান্তটি ক্ষতিগ্রস্ত হলে আলাদাভাবে প্রতিস্থাপন করা হয়।

ক্র্যাশ বা যান্ত্রিক ক্ষতি। একটি মেশিন ক্র্যাশ যা এনকোডার কেবলটিকে টানটান করে টানতে পারে কানেক্টর বডি, পিনগুলিকে হাউজিংয়ের পিছনে ঠেলে দিতে পারে, বা ল্যাচিং শেলটি ভেঙে দিতে পারে। পুরো কেবল রান প্রতিস্থাপন করার পরিবর্তে, কেবল মোটর-এন্ড কানেক্টর প্রতিস্থাপন এবং পুনরায় টার্মিনেট করা প্রায়শই দ্রুততর, সস্তা সমাধান।

ক্ষয় এবং যোগাযোগ দূষণ। কুল্যান্ট মিস্টযুক্ত পরিবেশে, এনকোডার কানেক্টরটি মোটর প্রান্তে উন্মুক্ত থাকে। ধাতব হাউজিং এবং সঠিক বসার অর্থপূর্ণ সুরক্ষা প্রদান করে, তবে বছরের পর বছর ধরে, যোগাযোগ দূষণ সংকেত অবনতির কারণ হতে পারে। কানেক্টর প্রতিস্থাপন মূল যোগাযোগ গুণমান পুনরুদ্ধার করে।

বিকল্প এবং গুণমান সম্পর্কে একটি শব্দ

FANUC এনকোডার সিগন্যাল প্রোটোকল সংবেদনশীল। পালস কোডার উচ্চ ফ্রিকোয়েন্সিতে সিরিয়াল ডেটা আউটপুট করে, এবং যেকোনো বর্ধিত যোগাযোগ প্রতিরোধ, একটি দুর্বলভাবে শিল্ডেড কানেক্টর শেল থেকে অতিরিক্ত ক্যাপাসিট্যান্স, বা মাত্রিক অমিল যা যোগাযোগ ইন্টারফেসে যান্ত্রিক খেলাকে অনুমতি দেয় তা সংকেত অখণ্ডতাকে অবনমিত করবে। একটি মাত্রিকভাবে সামঞ্জস্যপূর্ণ কিন্তু বৈদ্যুতিকভাবে নিকৃষ্ট বিকল্প ব্যবহার করলে প্রাথমিকভাবে কাজ করতে পারে, তারপর তাপীয় প্রসারণ, কম্পন, বা কয়েকশ ফ্লেক্স চক্রের পরে বিরতিহীন এনকোডার অ্যালার্ম তৈরি করতে পারে।

একটি প্রোডাকশন মেশিনের জন্য, সঠিকভাবে নির্দিষ্ট করা কানেক্টরের খরচ একটি পুনরাবৃত্ত মেরামতের খরচ বা একটি অপরিকল্পিত স্পিন্ডল-ডাউন ইভেন্টের তুলনায় নগণ্য।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: A06B-6114-K200S এবং A06B-6114-K200E এর মধ্যে পার্থক্য কী?

পার্থক্য হল কেবল এক্সিট দিক। S সাফিক্স একটি স্ট্রেইট (অ্যাক্সিয়াল) কেবল এক্সিট নির্দেশ করে — কেবলটি মোটর প্রান্ত থেকে বের হওয়ার সময় কানেক্টর অক্ষের সমান্তরালভাবে চলে। E সাফিক্স একটি এলবো (90-ডিগ্রি) কনফিগারেশন নির্দেশ করে যেখানে কেবলটি লম্বভাবে বাঁকানো হয়। A63L-0001-0848CA স্ট্রেইট সংস্করণের সাথে সামঞ্জস্যপূর্ণ। আপনার মোটরের এনকোডার পোর্টে উপলব্ধ স্থান এবং মেশিনে এনকোডার কেবলটি কীভাবে রুটেড করা হয়েছে তার উপর ভিত্তি করে নির্বাচন করুন।

প্রশ্ন ২: A06B-6114-K200S কি সমস্ত FANUC আলফা i সার্ভো মোটরে ব্যবহৃত একই কানেক্টর?

এই কানেক্টর পরিবারটি আলফা i এবং বিটা i সিরিজের মোটরগুলির একটি বিস্তৃত পরিসরকে কভার করে, তবে FANUC মোটর প্রজন্ম এবং পরিবার জুড়ে বিভিন্ন কানেক্টর স্পেসিফিকেশন ব্যবহার করে। অর্ডার করার আগে সর্বদা আপনার নির্দিষ্ট মোটরের ডকুমেন্টেশন বা মোটরের বিদ্যমান কানেক্টর বডির সাথে সামঞ্জস্যতা যাচাই করুন। 6114-সিরিজ এমপ্লিফায়ার মডিউলগুলির সাথে যুক্ত αiS এবং βiS পরিবারের মোটরগুলির জন্য, A06B-6114-K200S / A63L-0001-0848CA হল নথিভুক্ত মোটর-সাইড ফিডব্যাক কানেক্টর।

প্রশ্ন ৩: এই কানেক্টরটি কি ফিল্ডে পুনরায় টার্মিনেট করা যেতে পারে, নাকি এর জন্য সম্পূর্ণ কেবল অ্যাসেম্বলি প্রতিস্থাপনের প্রয়োজন?

পুনরায় টার্মিনেশন সম্ভব এবং কেবল মেরামতের সময় এটি একটি স্ট্যান্ডার্ড অনুশীলন। পিনগুলি কানেক্টর হাউজিংয়ে সোল্ডার করা বা ক্রিম্প করা হয়, এবং একজন দক্ষ টেকনিশিয়ান হাউজিংটি সরাতে পারে, কেবলের প্রান্তগুলি পুনরায় প্রস্তুত করতে পারে এবং পুনরায় টার্মিনেট করতে পারে। তবে, টার্মিনেশনের গুণমান — বিশেষ করে শিল্ডিং ধারাবাহিকতা এবং পিন বসার গভীরতা — অত্যন্ত গুরুত্বপূর্ণ। একটি খারাপভাবে পুনরায় টার্মিনেট করা কানেক্টর প্রায়শই মূল ত্রুটির চেয়ে খারাপ হয়। প্রোডাকশন মেশিনগুলির জন্য, একটি প্রি-অ্যাসেম্বল করা কেবল বা একটি নতুন কানেক্টর কিট ব্যবহার করা সাধারণত সময়ের চাপের মধ্যে ফিল্ড পুনরায় টার্মিনেশনের চেয়ে বেশি নির্ভরযোগ্য।

প্রশ্ন ৪: কোন FANUC এনকোডার অ্যালার্মগুলি সাধারণত পালস কোডার ত্রুটির পরিবর্তে একটি কানেক্টর সমস্যা নির্দেশ করে?

একটি প্রান্তিক কানেক্টরের সাথে যুক্ত সবচেয়ে সাধারণ অ্যালার্ম প্যাটার্ন হল একটি বিরতিহীন SV0358 (ডিসকানেক্টেড এনকোডার) বা অনুরূপ যোগাযোগ ত্রুটি যা পাওয়ার সাইক্লিংয়ে পরিষ্কার হয় বা যখন কেবলটি শারীরিকভাবে আলোড়িত হয়। একটি এনকোডার অ্যালার্ম যা ধারাবাহিকভাবে উপস্থিত হয়, কেবল নড়াচড়া ছাড়াই, সম্ভবত একটি পালস কোডার ব্যর্থতা বা ব্যাটারি সমস্যার ইঙ্গিত দেয়। যদি অ্যালার্মটি মোটরের কানেক্টরের কাছে কেবলটি বাঁকিয়ে পুনরুত্পাদনযোগ্য হয়, তবে কানেক্টর বা কেবলের প্রান্তটিই প্রথম জিনিস যা পরিদর্শন এবং প্রতিস্থাপন করা উচিত।

প্রশ্ন ৫: A06B-6114-K200S এবং A63L-0001-0848CA পার্ট নম্বরগুলির মধ্যে সম্পর্ক কী?

উভয় নম্বর একই শারীরিক কানেক্টরকে নির্দেশ করে। A06B-6114-K200S হল FANUC সিস্টেম-লেভেল অর্ডারিং নম্বর যা এমপ্লিফায়ার এবং কেবল আনুষঙ্গিক ক্যাটালগে ব্যবহৃত হয় — এটি একটি অনুমোদিত খুচরা যন্ত্রাংশ হিসাবে এর প্রেক্ষাপটের সাথে কানেক্টরকে বান্ডিল করে। A63L-0001-0848CA হল কানেক্টরটির নিজস্ব কম্পোনেন্ট-লেভেল FANUC পার্ট নম্বর, যা অন্তর্নিহিত JAE কানেক্টর সিরিজ নামকরণের (JN2DS10SL2-R) সাথে ক্রস-রেফারেন্স করে। FANUC আফটারমার্কেট সরবরাহকারীদের কাছ থেকে সোর্সিং করার সময়, উভয় নম্বরই সঠিক অংশ সনাক্ত করবে, তবে সর্বদা CA (স্ট্রেইট) বনাম CB (এলবো) সাফিক্স আপনার ইনস্টলেশন প্রয়োজনীয়তার সাথে মেলে কিনা তা নিশ্চিত করুন।
