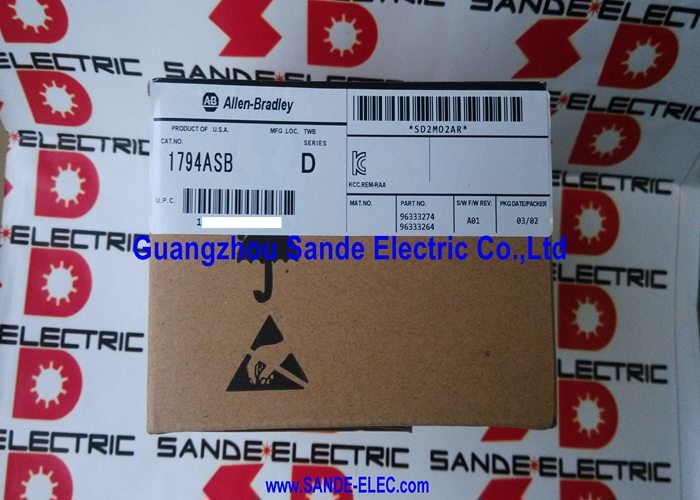

ফ্লেক্স রিমোট I/O অ্যাডাপ্টার 1794ASB 1794 ASB 1794ASB

1794-ASB | FLEX I/O 1794 রিমোট I/O অ্যাডাপ্টার মডিউল — 8 মডিউল / 5 অ্যাড্রেসিং মোড / 19.2–31.2VDC / 4.6W / FlexBus / 0.17kg

অ্যাডাপ্টার প্রথম — 1794-ASB কী করে

প্রতিটি FLEX I/O সমাবেশ একটি অ্যাডাপ্টার মডিউল দিয়ে শুরু হয়। এটি FlexBus এবং কন্ট্রোল সিস্টেমের নেটওয়ার্কের I/O মডিউলগুলির মধ্যে যোগাযোগের ইন্টারফেস। একটি অ্যাডাপ্টার ছাড়া, I/O মডিউলগুলির একটি PLC-তে যোগাযোগের পথ নেই৷

1794-ASB হল রিমোট I/O (RIO) ভেরিয়েন্ট। এটি একটি দূরবর্তী I/O নেটওয়ার্কের সাথে আটটি FLEX I/O মডিউলের একটি ব্যাঙ্ককে সংযুক্ত করে — PLC-5 এবং SLC-500 সিরিজ কন্ট্রোলার সিস্টেমের সাথে ব্যবহৃত সিরিয়াল I/O নেটওয়ার্ক। অ্যাডাপ্টারটি FlexBus (ফ্লেক্স I/O মডিউলের সাথে সংযোগকারী স্থানীয় ব্যাকপ্লেন) এবং RIO তারের মধ্যে অনুবাদ করে, প্রতিটি স্ক্যানার আপডেট চক্রের উভয় দিকে I/O ডেটা বহন করে।

রিমোট I/O নেটওয়ার্কের সাথে পুরানো PLC-5 বা SLC-500 কন্ট্রোলারের আশেপাশে নির্মিত ইনস্টলেশনের জন্য, 1794-ASB হল অ্যাডাপ্টার যা FLEX I/O কে পুরানো 1771 ফিক্সড I/O র্যাক বা অন্যান্য RIO-সংযুক্ত ডিভাইসের পাশাপাশি একই নেটওয়ার্কে অংশগ্রহণ করতে দেয়।

কী স্পেসিফিকেশন

পাঁচটি অ্যাড্রেসিং মোড — বিদ্যমান RIO নেটওয়ার্কগুলিতে ফিটিং

দূরবর্তী I/O নেটওয়ার্কগুলি PLC-5 এবং SLC-500 প্ল্যাটফর্মের জীবনকাল ধরে বিকশিত নির্দিষ্ট I/O অ্যাড্রেসিং কনভেনশনগুলির চারপাশে তৈরি করা হয়েছিল। 1794-ASB সমস্ত পাঁচটি অ্যাড্রেসিং মোড সমর্থন করে যা এই কন্ট্রোলাররা স্বীকৃত:

স্ট্যান্ডার্ড:ক্লাসিক RIO অ্যাড্রেসিং ফর্ম্যাট। প্রতিটি র্যাক ঠিকানা 16-বিট ইনপুট এবং আউটপুট ইমেজ শব্দগুলিতে I/O ডেটা ম্যাপ করে।

কমপ্যাক্ট:আরও কমপ্যাক্ট ইমেজ ম্যাপিং যা অ্যাড্রেসিং স্পেস দক্ষতার সাথে ব্যবহার করে যখন I/O মডিউলের সংখ্যা ছোট হয়।

পরিপূরক:একটি বৈচিত্র যা ইনপুট এবং আউটপুট ডেটা উভয়কে একটি পরিপূরক বিন্যাসে একটি র্যাক ঠিকানা ভাগ করার অনুমতি দেয়।

স্ট্যান্ডার্ড-32 এবং পরিপূরক-32:উচ্চ-ক্ষমতা PLC-5 কনফিগারেশনে ব্যবহৃত 32-বিট চিত্র বিন্যাসের জন্য বর্ধিত ঠিকানা।

অ্যাডাপ্টারের অ্যাড্রেসিং মোডটি 1794-ASB-তে ডিআইপি সুইচ বা রোটারি নির্বাচকদের দ্বারা সেট করা হয়। একটি চলমান সিস্টেমে একটি বিদ্যমান অ্যাডাপ্টার প্রতিস্থাপন করার সময়, আসলটির সাথে ঠিকানা এবং মোড সেটিংসের সাথে মিল করা অপরিহার্য — একটি অমিলের কারণে স্ক্যানার I/O ডেটা ভুল ম্যাপ করে, যা ভুল প্রোগ্রাম প্রতিক্রিয়া তৈরি করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

বিতরণকৃত I/O ড্রপ সহ PLC-5 সিস্টেম:একটি PLC-5 কন্ট্রোলার একাধিক মেশিন স্টেশনে I/O পয়েন্টে পৌঁছানোর জন্য একটি দূরবর্তী I/O নেটওয়ার্ক ব্যবহার করে। প্রতিটি স্টেশনে একটি 1794-ASB অ্যাডাপ্টার রয়েছে যা RIO তারের সমাপ্তি এবং স্থানীয় I/O সংযোগের জন্য আটটি FLEX I/O মডিউল পর্যন্ত। PLC-5 স্ক্যানার প্রতিটি স্টেশনের I/O এর I/O চিত্র টেবিলে ম্যাপ করে।

FLEX I/O সম্প্রসারণ সহ SLC-500:1747-SN RIO স্ক্যানার মডিউল সহ একটি SLC-5/04 I/O কে 1794-ASB এর মাধ্যমে দূরবর্তী স্টেশনে প্রসারিত করে। দূরবর্তী স্টেশনে আটটি পর্যন্ত FLEX I/O অ্যানালগ এবং ডিজিটাল মডিউলগুলি SLC-এর I/O-কে স্থানীয় র্যাকের বাইরে নিয়ে আসে।

বিদ্যমান RIO-নেটওয়ার্কযুক্ত স্টেশনগুলির জন্য রক্ষণাবেক্ষণ প্রতিস্থাপন:একটি 1794-ASB একটি চলমান বিতরণকৃত I/O স্টেশনে ব্যর্থ হয়। একটি প্রতিস্থাপন 1794-ASB, মূল হিসাবে একই ঠিকানা এবং ঠিকানা মোডে কনফিগার করা, নেটওয়ার্ক পুনর্বিন্যাস ছাড়াই PLC স্ক্যানারের সাথে স্টেশনের যোগাযোগ পুনরুদ্ধার করে।

FAQ

প্রশ্ন 1: 1794-ASB কোন RIO নেটওয়ার্ক কেবল এবং ডিভাইসের সাথে সংযোগ করে?

1794-ASB রিমোট I/O (নীল পায়ের পাতার মোজাবিশেষ বা সমতুল্য) নেটওয়ার্কের জন্য ব্যবহৃত একটি Belden 9463 বা সমতুল্য ঢালযুক্ত টুইন-অক্ষীয় তারের সাথে সংযোগ করে। এটি যেকোনো রিমোট I/O স্ক্যানারের সাথে যোগাযোগ করে — বিল্ট-ইন RIO পোর্ট সহ PLC-5 প্রসেসর, অনবোর্ড RIO সহ SLC-5/02 এবং 5/03, 1747-SN স্ক্যানারের মাধ্যমে SLC-5/04 এবং 5/05, বা স্বতন্ত্র RIO স্ক্যানার মডিউল। স্ক্যানারের কনফিগার করা গতির (57.6K, 115.2K, বা 230.4K বড) সাথে মেলে বউড রেট 1794-ASB-তে সেট করা হয়েছে।

প্রশ্ন 2: 1794-ASB-তে I/O অ্যাড্রেসিং কীভাবে কনফিগার করা হয়?

র্যাক অ্যাড্রেস এবং অ্যাড্রেসিং মোড অ্যাডাপ্টারের বডিতে রোটারি ডিপ সুইচ বা জাম্পারগুলির মাধ্যমে সেট করা হয়। র্যাক নম্বর (সাধারণত একটি সাধারণ PLC-5 নেটওয়ার্কে 1–7), শুরুর গোষ্ঠী (0, 2, 4, বা 6 মডিউল পরিপূরকের উপর নির্ভর করে), এবং ঠিকানা মোড (স্ট্যান্ডার্ড, কমপ্যাক্ট, পরিপূরক, স্ট্যান্ডার্ড-32, বা পরিপূরক-32) অবশ্যই PLC/স্ক্যানারের কনফিগারেশনে কনফিগার করা সেটিংসের সাথে মেলে। একটি ভুল সেটিং এর ফলে যোগাযোগের ব্যর্থতা বা I/O ডেটা মিসলাইনমেন্ট হয়।

প্রশ্ন 3: 1794-ASB কি একই ফ্লেক্সবাসে 1794-AENT ইথারনেট/আইপি অ্যাডাপ্টারের সাথে প্রতিস্থাপন করা যেতে পারে?

FlexBus সংযোগকারী FLEX I/O অ্যাডাপ্টারের মধ্যে শারীরিকভাবে সামঞ্জস্যপূর্ণ, কিন্তু একটি ভিন্ন অ্যাডাপ্টারের ধরন নেটওয়ার্ক ইন্টারফেসকে সম্পূর্ণরূপে পরিবর্তন করে। 1794-ASB (RIO) কে 1794-AENT (EtherNet/IP) দিয়ে প্রতিস্থাপন করার জন্য EtherNet/IP I/O স্ক্যানিং সমর্থন করার জন্য নিয়ন্ত্রণকারী PLC-এর প্রয়োজন এবং PLC প্রোগ্রামে একটি সম্পূর্ণ I/O পুনর্বিন্যাস প্রয়োজন। এটি একটি সরাসরি প্লাগ-ইন প্রতিস্থাপন নয় - এটি একটি নেটওয়ার্ক মাইগ্রেশন যার জন্য ইঞ্জিনিয়ারিং কাজ প্রয়োজন৷

প্রশ্ন 4: 1794-ASB কতগুলি FLEX I/O মডিউল সমর্থন করতে পারে এবং কি ধরনের?

1794-ASB তার FlexBus-এ 8টি FLEX I/O মডিউল সমর্থন করে। সামঞ্জস্যপূর্ণ মডিউলগুলির মধ্যে রয়েছে 1794-সিরিজ ডিজিটাল ইনপুট, ডিজিটাল আউটপুট, রিলে আউটপুট, অ্যানালগ ইনপুট, অ্যানালগ আউটপুট এবং সংমিশ্রণ অ্যানালগ মডিউল। প্রতিটি মডিউল মোট I/O গণনা যোগ করে; আট-মডিউল সীমা হল হার্ডওয়্যার সীমাবদ্ধতা। নির্বাচিত ঠিকানা মোডে উপলব্ধ ঠিকানা স্থান আট-মডিউল শারীরিক সীমা পৌঁছানোর আগে মোট মডিউল সংখ্যা সীমিত করতে পারে।

প্রশ্ন 5: 1794-ASB এখনও সক্রিয় উৎপাদনে আছে?

1794-ASB হল একটি উত্তরাধিকার পণ্য যা RIO-ভিত্তিক PLC-5 এবং SLC-500 কন্ট্রোলার ইকোসিস্টেমের সাথে সংযুক্ত, যেটি নিজেই একটি দেরী জীবনচক্র পর্যায়ে রয়েছে। ইনস্টল করা সিস্টেমের রক্ষণাবেক্ষণের জন্য শিল্প খুচরা যন্ত্রাংশ চ্যানেলের মাধ্যমে অ্যাডাপ্টার উপলব্ধ থাকে। নতুন সিস্টেম ডিজাইনের জন্য, EtherNet/IP (1794-AENT) বা কন্ট্রোলনেট ইন্টারফেসের সাথে বর্তমান FLEX I/O অ্যাডাপ্টারগুলি হল বর্তমান প্ল্যাটফর্মের দিকনির্দেশ।
