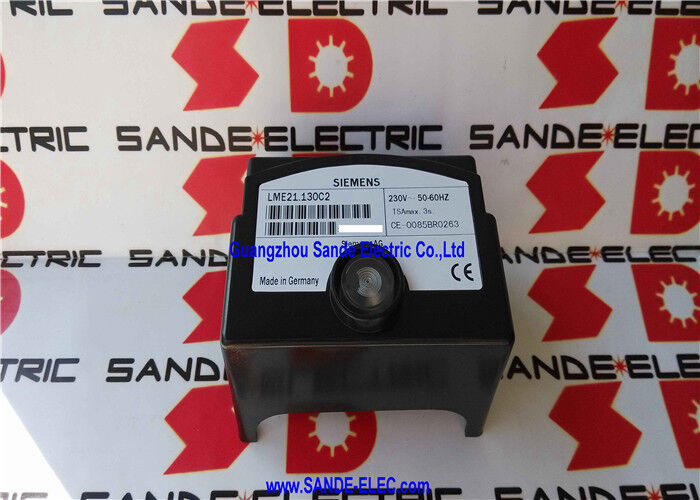

| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | LME21.130C2 |
মেইন ভোল্টেজ:AC230V
প্রাক-পার্জিং সময় (t1):৭ সেকেন্ড
নিরাপত্তা সময় (টিএসএ):৩ সেকেন্ড
অপারেশন মোডঃঅন্তর্বর্তীকালীন (নিয়ন্ত্রিত পুনরায় চালু 24 ঘন্টা অবিচ্ছিন্ন অপারেশন পরে)
নিরাপত্তা বৈশিষ্ট্যঃ
দ্যসিমেন্স LME21.130C2এটি একটি মাইক্রোপ্রসেসর ভিত্তিক বার্নার কন্ট্রোল ইউনিট ∙ ইলেকট্রনিক মস্তিষ্ক যা জ্বালানির ক্রম নিয়ন্ত্রণ করে, পুরো অপারেশন জুড়ে শিখা পর্যবেক্ষণ করে,এবং একটি 2-স্তরের জোরপূর্বক ড্রাফ্ট গ্যাস বা গ্যাস / তেল বার্নারের নিরাপদ বন্ধ পরিচালনা করেজ্বলন প্রকৌশলে, এই শ্রেণীর ডিভাইসকে অগ্নি সুরক্ষা বা বার্নার প্রোগ্রামার বলা হয়ঃএটি একটি সুনির্দিষ্টভাবে সময়সূচীযুক্ত ক্রিয়াকলাপ অনুসরণ করে যা প্রাক-পার্জিং থেকে শুরু করে ইগনিশন এবং স্থিতিশীল ক্রিয়াকলাপে, এবং এটি বার্নারকে লক করে দেবে, যখনই এটি নিরাপদ অপারেটিং পরামিতিগুলির বাইরে একটি অবস্থা সনাক্ত করে তখনই সমস্ত জ্বালানী সরবরাহ বন্ধ করে দেবে এবং একটি ম্যানুয়াল রিসেট প্রয়োজন হবে।
এলএমই২১ সিরিজটি সিমেন্সের মাইক্রোপ্রসেসর-ভিত্তিক জেনারেশন বার্নার কন্ট্রোলগুলির প্রতিনিধিত্ব করে, পুরানো ইলেক্ট্রোমেকানিকাল ক্যাম-টাইমার ডিজাইনগুলি প্রতিস্থাপন করে।
যেখানে যান্ত্রিক প্রোগ্রামার একটি ঘূর্ণনশীল ক্যামের উপর নির্ভর করে রেলের পরিচিতিগুলি ক্রমানুসারে খুলতে এবং বন্ধ করতে, LME21.130C2 একই ক্রম ডিজিটালি সম্পাদন করে,ফার্মওয়্যারে নির্ধারিত এবং মাইক্রোপ্রসেসর দ্বারা অভ্যন্তরীণভাবে যাচাই করা টাইমিং মান সহ.
এই ডিজিটাল পদ্ধতির মাধ্যমে যান্ত্রিক পরিধান এবং টাইমিং ড্রিফট দূর হয় যা ক্যাম-ভিত্তিক নিয়ন্ত্রণে অন্তর্নিহিত ছিল, এর বহু রঙের LED ডিসপ্লে এর মাধ্যমে অনেক বেশি বিস্তারিত ডায়াগনস্টিক তথ্য তৈরি করে,এবং এমন বৈশিষ্ট্যগুলি সক্ষম করে যা পুরানো সিস্টেমগুলিতে পৃথক বাহ্যিক উপাদানগুলির প্রয়োজন হত.
২-পর্বের নামকরণটি বার্নারের আউটপুট ক্ষমতা নিয়ন্ত্রণকে বোঝায়ঃ একটি একক অন / অফ বার্নারের (1-পর্ব) পরিবর্তে, একটি 2-পর্বের বার্নারের একটি কম আগুনের পর্যায়ে এবং একটি উচ্চ আগুনের পর্যায়ে রয়েছে।
LME21.130C2 এই পর্যায়গুলির মধ্যে রূপান্তর পরিচালনা করে ′′ প্রথম পর্যায়ে বার্নারটি শুরু করে এবং চাহিদা অনুসারে দ্বিতীয় পর্যায়টি সক্ষম করে ′′ তবে অ্যাকচুয়েটর নিয়ন্ত্রণ ছাড়াই,যার অর্থ স্টেজ পরিবর্তন হচ্ছে আন/অফ সুইচিং (দ্বিতীয় স্টেজের গ্যাস ভালভ বা এয়ার ডাম্পার সুইচ থেকে রিলে যোগাযোগ বন্ধ) বরং আনুপাতিক মডুলেশন.
এটি বেশিরভাগ বাণিজ্যিক এবং ছোট শিল্প বার্নারগুলির জন্য উপযুক্ত যেখানে দুটি তাপ আউটপুট স্তর যথেষ্ট লোড-পরবর্তী ক্ষমতা সরবরাহ করে।
| প্যারামিটার | মূল্য |
|---|---|
| বার্নারের ধরন | ১ বা ২ ধাপের গ্যাস/গ্যাস+তেল |
| অ্যাকচুয়েটর কন্ট্রোল | না. |
| শিখা সনাক্তকরণ | আইওনাইজেশন / QRA+AGQ3 |
| প্রধান ভোল্টেজ | AC230V |
| প্রাক-পার্জিং সময় (t1) | ৭ সেকেন্ড |
| নিরাপত্তা সময় (টিএসএ) | ৩ সেকেন্ড |
| অপারেশন | বিরতিপূর্ণ |
| নিম্ন ভোল্টেজ সনাক্তকরণ | হ্যাঁ। |
| বায়ু চাপ তত্ত্বাবধান | হ্যাঁ (ফাংশনাল চেক সহ) |
| রিমোট রিসেট | হ্যাঁ (বৈদ্যুতিক) |
| রোগ নির্ণয় | বহু রঙের এলইডি ডিসপ্লে |
| ওজন | 0.143 কেজি |
| অবস্থা | সক্রিয় পণ্য |
LME21.130C2 তার থার্মোস্ট্যাট বা নিয়ামক ইনপুট এ একটি তাপ চাহিদা সংকেত পৌঁছানোর প্রতিটি সময় একটি নির্ধারিত ক্রম অনুসরণ করেঃ
প্রাক-পার্জ (t1 = 7 সেকেন্ড):ব্রানার ফ্যানটি পুরো গতিতে ৭ সেকেন্ডের জন্য চলতে থাকে, আগুন বা জ্বালানী প্রবেশের আগে।
This pre-purge clears the combustion chamber and flue of any residual unburned gas from a previous shutdown — eliminating the explosive hazard that would arise from igniting a fuel-air mixture that has accumulated during the off period. প্রাক-পার্জিংয়ের সময়, LME21.130C2 পর্যাপ্ত জ্বলন বায়ু প্রবাহ নিশ্চিত করার জন্য বায়ু চাপ সুইচ চেক করে।
ইগনিশন এবং জ্বালানী প্রবেশ (নিরাপত্তা সময় TSA = 3 সেকেন্ড):প্রাক-পার্জ করার পর, ইগনিশন ট্রান্সফরমার সক্রিয় হয় এবং প্রথম স্তরের জ্বালানী ভালভ একই সাথে খোলা হয়।
আইওনাইজেশন প্রোব বা কিউআরএ ডিটেক্টর জ্বলন চেম্বারকে একটি শিখা সংকেতের জন্য পর্যবেক্ষণ করে।৩ সেকেন্ডের নিরাপদ সময় হল ৩ সেকেন্ডের মধ্যে যদি একটি বৈধ শিখা সংকেত পাওয়া না যায় তবে শিখা প্রতিষ্ঠার জন্য অনুমোদিত সময়।, LME21.130C2 সব জ্বালানী ভালভ বন্ধ এবং লক আউট।
অগ্নি পর্যবেক্ষণঃএকটি স্থিতিশীল শিখা প্রতিষ্ঠিত হলে, LME21.130C2 অবিচ্ছিন্নভাবে শিখা সনাক্তকারী সংকেত পর্যবেক্ষণ করে। অপারেশন চলাকালীন যে কোনও সময়ে শিখা হ্রাস তাত্ক্ষণিকভাবে জ্বালানী ভালভ বন্ধ এবং লকআউট ট্রিগার করে।2-পর্যায়ের রূপান্তর (দ্বিতীয় পর্যায়ের ভালভ বা ডাম্পার সুইচকে শক্তি দেয়) চাহিদা অনুযায়ী ঘটে, স্টেজ পরিবর্তনের আগে এবং পরে নিয়ামক শিখা উপস্থিতি নিশ্চিত করে।
বন্ধ এবং মাঝে মাঝে পুনরায় চালুঃ24 ঘন্টা অবিচ্ছিন্ন অপারেশনের পরে, অনির্দিষ্টকালের জন্য অনিয়ন্ত্রিত অপারেশন রোধ করার জন্য একটি সুরক্ষা প্রয়োজনীয়তা, LME21.130C2 একটি নিয়ন্ত্রিত বন্ধ করে দেয় এবং জ্বালানির ক্রমটি পুনরায় শুরু করে।
This controlled intermittent operation ensures that the pre-purge and ignition safety checks are repeated on a regular cycle rather than allowing the burner to run indefinitely without a supervised restart.
LME21.130C2 দুটি মৌলিকভাবে ভিন্ন শিখা সনাক্তকরণ প্রযুক্তি সমর্থন করে, যা জ্বালানীর ধরণ এবং শিখা বৈশিষ্ট্যগুলির সাথে মেলেঃ
আইওনাইজেশন প্রোবঃএকটি ধাতব রড আগুনের জোনের মধ্যে ঢোকানো হয় যা আগুনের আয়নিক মেঘের মধ্য দিয়ে একটি ছোট বৈদ্যুতিক স্রোত পরিচালনা করে।
কারণ শুধুমাত্র একটি সক্রিয় শিখা এই স্রোতটি পাস করার জন্য পর্যাপ্ত আয়োনাইজেশন উত্পাদন করে, বর্তমান প্রবাহের উপস্থিতি শিখাটি নিশ্চিত করে।
আইওনাইজেশন প্রোবগুলি সহজ, সস্তা এবং অত্যন্ত নির্ভরযোগ্য, তবে তারা কেবল গ্যাসের শিখা দিয়ে কাজ করে, কারণ তেলের শিখা প্রোবটির চূড়ার চারপাশে একটি অ-পরিবাহী সুট জোন তৈরি করে।
শুধুমাত্র গ্যাস-চালিত বার্নারগুলির জন্য, আইওনাইজেশন হ'ল স্ট্যান্ডার্ড প্রথম পছন্দ।
কিউআরএ... সিরিজ ইউভি ফ্লেম ডিটেক্টর AGQ3...A27:অতিবেগুনী ফটোসেল সেন্সর যা হাইড্রোকার্বন জ্বলন দ্বারা উত্পাদিত ইউভি বিকিরণ সনাক্ত করে।এবং এটি শিখা ক্ষতির দ্রুত প্রতিক্রিয়া প্রদান করে.
সহায়ক ইউনিট AGQ3...A27 QRA ডিটেক্টরের আউটপুটকে LME21.130C2 এর শিখা সংকেত ইনপুটের সাথে ইন্টারফেস করে। নীল-শিখা ডিটেক্টর (QRC সিরিজ) নীল,প্রায় অদৃশ্য অগ্নি যা উল্লেখযোগ্য ইউভি নির্গত করে না যেমন বিশুদ্ধ হাইড্রোজেন বা খুব পাতলা গ্যাস জ্বলন.
একটি স্ট্যান্ডার্ড বায়ু চাপ সুইচ নিশ্চিত করে যে জ্বলন বায়ু ফ্যানটি চালু হয়েছে এবং সর্বনিম্ন প্রান্তিকের উপরে বায়ু প্রবাহ সরবরাহ করছে।
LME21.130C2 এর বায়ু চাপ তদারকি আরও এগিয়ে যায়ঃ এটি প্রতিটি স্টার্ট সিকোয়েন্সের সময় বায়ু চাপ সুইচ নিজেই একটি কার্যকরী চেক সঞ্চালন করে,সুইচটি সঠিকভাবে খোলা এবং বন্ধ হওয়ার পরিবর্তে এক অবস্থানে আটকে থাকা যাচাই করা.
একটি আটকে থাকা বন্ধ চাপ সুইচ যা ফ্যানের ব্যর্থতা সনাক্ত করতে পারে না তা পর্যাপ্ত জ্বলন বায়ু ছাড়াই জ্বালানী প্রবেশের অনুমতি দেবে ‡ একটি অত্যন্ত বিপজ্জনক অবস্থা।কার্যকরী চেক প্রতিটি স্টার্টআপ আগে এই ব্যর্থতা মোড ধরা, শুধু প্রাথমিক ইনস্টলেশনের সময় নয়।
প্রশ্ন ১ঃ LME21.130C2 ক্রমের মধ্যে t1 এবং TSA এর মধ্যে পার্থক্য কি?
t1 (7 সেকেন্ড) হল প্রাক-পার্জিং সময় √ ফ্যানটি কোনও জ্বলন প্রচেষ্টা করার আগে চলার সময়কাল, যা জ্বলন চেম্বারকে অবশিষ্ট গ্যাস থেকে পরিষ্কার করে।টিএসএ (3 সেকেন্ড) হল নিরাপত্তা সময় ∙ জ্বালানী ভালভ খোলার পর এবং জ্বালানী ট্রান্সফরমার সক্রিয় হওয়ার পর সর্বোচ্চ সময় যা একটি শিখা সনাক্ত করার জন্য অনুমোদিত হয়.
যদি TSA-এর ভিতরে কোন অগ্নি সংকেত না থাকে, তাহলে কন্ট্রোল লক আউট হয়ে যাবে।
এই দুটি টাইমিং বিভিন্ন নিরাপত্তা ফাংশন পরিবেশন করেঃ t1 বিদ্যমান গ্যাস পকেটগুলিকে বিস্ফোরকভাবে জ্বলতে বাধা দেয়,যখন TSA জ্বালানী কক্ষের মধ্যে প্রবেশ করতে পারে অজ্বলিত জ্বালানী মোট ভলিউম সীমাবদ্ধ একটি লকআউট ক্রম বন্ধ করার আগে.
প্রশ্ন ২ঃ এলএমই ২১.১৩০সি ২ কে "অ্যাক্টিভেশন কন্ট্রোল ছাড়াই" হিসাবে বর্ণনা করা হয়েছে। এই প্রসঙ্গে অ্যাক্টিভেশন কন্ট্রোল বলতে কী বোঝায়?
Actuator control refers to modulating control of a servomotor-driven air damper or fuel valve — used in fully modulating burners that continuously vary fuel and air to match the exact heat demand rather than stepping between fixed stages.
LME21.130C2 শুধুমাত্র রিলে পরিচিতির মাধ্যমে 2-পদক্ষেপ অপারেশন (দুটি বিচ্ছিন্ন আউটপুট স্তর) পরিচালনা করে, অ্যানালগ বা ডিজিটাল আউটপুট সংকেত ছাড়াই যা একটি সার্ভো অ্যাকুয়েটর চালিত করবে।
অনুপাতীয় মডুলেশন প্রয়োজন পোড়ানোর জন্য একটি ভিন্ন নিয়ন্ত্রণ ইউনিট প্রয়োজন, উদাহরণস্বরূপ, LME22 বা LME71 সিরিজ, যা actuator অবস্থান নিয়ন্ত্রণ আউটপুট অন্তর্ভুক্ত।
প্রশ্ন ৩ঃ নিয়ন্ত্রণে বলা হয়েছে, "২৪ ঘণ্টার অবিচ্ছিন্ন অপারেশনের পর বিরতিপূর্ণ অপারেশন"। এটা কি বাধ্যতামূলক এবং এর কারণ কী?
হ্যাঁ, এটি বাধ্যতামূলক এটি LME21 এর ফার্মওয়্যারের একটি প্রোগ্রামযুক্ত ফাংশন যা নিষ্ক্রিয় করা যায় না। নিয়ন্ত্রণটি 24 ঘন্টা ধরে অবিচ্ছিন্নভাবে কাজ করার পরে (বার্নার চলমান)এটি একটি নিয়ন্ত্রিত শাটডাউন আরম্ভ এবং প্রাক-পার্জ থেকে স্টার্টআপ ক্রম পুনরায় আরম্ভ.
এটি ইউরোপীয় গ্যাস যন্ত্রপাতি মানদণ্ডে একটি নিয়ন্ত্রক নিরাপত্তা প্রয়োজনীয়তা,নিশ্চিত করা যে জ্বলন ক্রম এবং শিখা ডিটেক্টর অন্তত প্রতিদিন পরীক্ষা করা হয় এমনকি অ্যাপ্লিকেশন যেখানে বার্নার অবিচ্ছিন্নভাবে চালিত হয় (যেমন ধ্রুবক তাপমাত্রা গরম জল সিস্টেম).
২৪ ঘণ্টার টাইমারটি প্রতিদিন যখনই থার্মোস্ট্যাট-কমান্ডযুক্ত স্বাভাবিক অফ/অন চক্র ঘটে তখনই রিসেট হয়।
প্রশ্ন ৪ঃ বহু রঙের এলইডি ডায়াগনস্টিক ডিসপ্লে কী নির্দেশ করে এবং এটি কীভাবে পড়া যায়?
LME21.130C2 এর বহু রঙের LED বিভিন্ন রঙের (স্বাভাবিক অপারেশন ধাপের জন্য সবুজ,লকডাউন এবং ত্রুটি অবস্থার জন্য লাল বা ফ্ল্যাশিং লাল) এবং ফ্ল্যাশ প্যাটার্ন.
প্রতিটি রঙ এবং ফ্ল্যাশ সংমিশ্রণ একটি নির্দিষ্ট অপারেটিং অবস্থা বা LME21 তথ্য শীটে নথিভুক্ত ত্রুটি টাইপ অনুরূপঃ সবুজ অবিচ্ছিন্ন অপারেশন জন্য,নির্দিষ্ট ক্রমের পর্যায়ে সবুজ ঝলকানি, লকডাউনের জন্য লাল, এবং নির্দিষ্ট ত্রুটির ধরন (জ্বলন্ত ত্রুটি, বায়ু চাপ ত্রুটি, অভ্যন্তরীণ ত্রুটি) নির্দেশ করে।
ডিভাইসে এই ডিসপ্লেটি একটি সার্ভিস ইঞ্জিনিয়ারকে একটি পৃথক ডায়াগনস্টিক সরঞ্জামের প্রয়োজন ছাড়াই ত্রুটির কারণ নির্ণয় করতে দেয়।
প্রশ্ন ৫ঃ এলএমই২১.১৩০সি২ কি সরাসরি পুরোনো এলজিবি বা এলএমজি সিরিজের কন্ট্রোল ইউনিটকে প্রতিস্থাপন করতে পারে?
সিমেন্স এলএমই 21 হাউজিংটি পুরানো এলজিবি এবং এলএমজি সিরিজের নিয়ন্ত্রণগুলির সাথে শারীরিকভাবে অভিন্ন করার জন্য ডিজাইন করেছে, বিশেষত ড্রপ-ইন প্রতিস্থাপনের অনুমতি দেওয়ার জন্য।
মাউন্টিং ফুটপ্রিন্ট, ওয়্যারিং টার্মিনাল লেআউট, এবং প্লাগ সংযোগকারী সামঞ্জস্যপূর্ণ, তাই একটি LME21।130C2 একটি বার্নারে ইনস্টল করা যেতে পারে যা পূর্বে একটি এলজিবি বা এলএমজি নিয়ন্ত্রণ ব্যবহার করে সামান্য বা কোনও তারের পরিবর্তন ছাড়াই.
কার্যকরী পার্থক্য ∙ ডিজিটাল প্রসেসিং ইলেক্ট্রোমেকানিক্যাল টাইমার প্রতিস্থাপন করে, অতিরিক্ত ডায়াগনস্টিক বৈশিষ্ট্য ∙ একই শারীরিক আকারে আসে।
তবে LGB/LMG এর পরিবর্তে LME21 ব্যবহার করার আগে নিয়ন্ত্রণ সিকোয়েন্স টাইমিং (t1, TSA) এবং অনুমোদিত ডিটেক্টর প্রকারগুলি নির্দিষ্ট ব্রানার প্রস্তুতকারকের প্রয়োজনীয়তার সাথে মেলে তা যাচাই করতে হবে।যেহেতু বার্নার অনুমোদন নির্দিষ্ট নিয়ন্ত্রণ ইউনিট প্রকারের সাথে যুক্ত.
