| উৎপত্তি স্থল | ফ্রান্স |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 7NG3211-1NN00 |

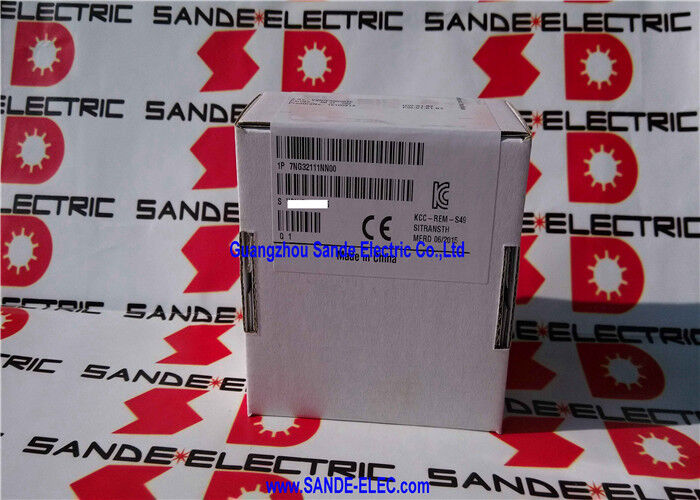

দ্যসিমেন্স 7NG3211-1NN00এটি একটি কম্প্যাক্ট, হেড-মাউন্ট তাপমাত্রা ট্রান্সমিটার যা সেন্সর ইনস্টলেশন পয়েন্টে সংযোগ হেডের ভিতরে অবস্থিত, কন্ট্রোল ক্যাবিনেটের পরিবর্তে।
TH200 এর ধারণাটি সহজঃ সেন্সর থেকে অপরিশোধিত মিলিভোল্ট বা প্রতিরোধের সংকেতকে সরাসরি প্যানেল-মাউন্ট করা ট্রান্সমিটার বা সরাসরি ডিসিএস ইনপুট কার্ডে চালানোর পরিবর্তে,ট্রান্সমিটারটি সিগন্যালকে 4 ′′ 20mA বর্তমানের দিকে পরিমাপ পয়েন্টে রূপান্তর করে.
৪২০ এমএ লুপ সিগন্যাল তারপর কন্ট্রোল রুমে চলে যায়, একটি সিগন্যাল যা বৈদ্যুতিক শব্দ, ক্যাবল প্রতিরোধের,এবং ইলেকট্রোম্যাগনেটিক হস্তক্ষেপ মাইক্রোভোল্ট বা কম প্রতিরোধের সেন্সর সংকেত যে এটি প্রতিস্থাপন.
DIN 43729 টাইপ বি সংযোগ মাথা ইউরোপীয় এবং অনেক বিশ্বব্যাপী প্রক্রিয়া শিল্পে প্রক্রিয়া তাপমাত্রা সেন্সর জন্য মান আবরণ।এটা তোলে সিলিন্ডারিকাল ধাতু মাথা যা পরিমাপ বিন্দুতে thermowell বা তারের গ্রন্থি caps, সেন্সর টার্মিনাল ব্লক ভিতরে আবাসন.
SITRANS TH200 এর ফর্ম ফ্যাক্টরটি এই স্ট্যান্ডার্ড হেডের সাথে মেলে। √ ট্রান্সমিটার পিসিবি হেডের অভ্যন্তরীণ মাত্রার মধ্যে ফিট করে, ভিতরে DIN রেল বা টার্মিনাল ব্লকের সাথে ক্ল্যাম্প করে,এবং মাথা টার্মিনাল স্ট্রিপ উভয় সেন্সর এবং লুপ তারের জন্য অ্যাক্সেসযোগ্য ছেড়ে.
কোন অতিরিক্ত প্যানেল স্পেস, কোন অতিরিক্ত অভ্যন্তর, এবং কোন অতিরিক্ত তারের রান প্রয়োজন হয় √ ট্রান্সমিটার পরিমাপ বিন্দুতে হয়।
ইউনিভার্সাল ইনপুট স্টেজটি TH200 কে প্রক্রিয়া উদ্ভিদ অ্যাপ্লিকেশনগুলিতে সত্যিকারের নমনীয় করে তোলে।
একটি উদ্ভিদে RTD সেন্সর থাকতে পারে (স্ট্যান্ডার্ড তাপমাত্রা পরিমাপের জন্য Pt100), থার্মোকপল (উচ্চ তাপমাত্রার অ্যাপ্লিকেশনের জন্য টাইপ K),এবং বিভিন্ন নির্মাতার বিভিন্ন সংকেত প্রকারের সাথে পুরানো সেন্সর ✅ প্রতিটি সেন্সর প্রকারের জন্য উপযুক্তভাবে কনফিগার করা TH200 ট্রান্সমিটারগুলির সাথে সংযুক্ত.
প্রতিস্থাপিত অংশের ইনভেন্টরিতে একটি একক যন্ত্রের ধরণটি প্রতিটি সেন্সর প্রযুক্তির জন্য পৃথক ট্রান্সমিটার মডেলের প্রয়োজনের পরিবর্তে উদ্ভিদের সমস্ত সেন্সর প্রকারকে কভার করে।
| প্যারামিটার | মূল্য |
|---|---|
| আউটপুট | ৪ ০২০ এমএ, দুই তারের |
| ইনস্টলেশন | সংযোগের মাথা, টাইপ B (DIN 43729) |
| প্রোগ্রামযোগ্য | হ্যাঁ (SIPROM T সফটওয়্যার / HART মডেম) |
| গ্যালভানিক বিচ্ছিন্নতা | হ্যাঁ (ইনপুট থেকে আউটপুট) |
| বিস্ফোরণ সুরক্ষা | নেই (স্ট্যান্ডার্ড) |
| সেন্সর ইনপুট | ইউনিভার্সাল (RTD, TC, mV, Ω) |
| নেট ওজন | ~ ১২০ গ্রাম |
| অবস্থা | বন্ধ |
TH200-এর ইউনিভার্সাল ইনপুট স্টেজ শিল্প প্রক্রিয়া পরিমাপে ব্যবহৃত তাপমাত্রা সেন্সর টাইপের সম্পূর্ণ পরিসীমা গ্রহণ করেঃ
RTD সেন্সর (প্রতিরোধ তাপমাত্রা ডিটেক্টর):শিল্প প্রক্রিয়া তাপমাত্রা পরিমাপের সবচেয়ে সাধারণ প্রকার।
Pt100 (০°C এ ১০০Ω প্ল্যাটিনাম স্ট্যান্ডার্ড) ইউরোপীয় অনুশীলনে প্রভাবশালী; Pt1000 (1000Ω) সংক্ষিপ্ত ক্যাবল রানগুলিতে উচ্চতর নির্ভুলতা সরবরাহ করে; Ni100 এবং Ni1000 নিকেল RTD নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়.
TH200 কম সাধারণ Cu10 তামার RTD এবং বিশেষ রৈখিককরণ বক্ররেখা সহ সমস্ত স্ট্যান্ডার্ড RTD প্রকারগুলি পরিচালনা করে।
থার্মোকপলঃউচ্চতর তাপমাত্রার জন্য যেখানে RTDs কাজ করতে পারে না (প্রায় 600 °C এর উপরে), বা খরচ-সংবেদনশীল বড় সেন্সর গণনার জন্য, থার্মোকপলগুলি স্ট্যান্ডার্ড।
TH200 সমস্ত সাধারণ থার্মোকপল প্রকার গ্রহণ করেঃ K (সবচেয়ে ব্যাপকভাবে ব্যবহৃত সাধারণ-উদ্দেশ্য প্রকার, -২০০ থেকে +1300 °C), J (লোহা-কনস্ট্যান্টান, সাধারণ উদ্দেশ্য), T (রৌপ্য-কনস্ট্যান্টান, নিম্ন তাপমাত্রা), E, N, R,S (উচ্চ নির্ভুলতা এবং উচ্চ তাপমাত্রার জন্য প্ল্যাটিনাম প্রকার), বি (১৮০০ ডিগ্রি সেলসিয়াস পর্যন্ত খুব উচ্চ তাপমাত্রার জন্য) এবং বিশেষত্বের প্রকারগুলি এল, সি, ডি এবং ইউ।
মিলিভোল্ট এবং প্রতিরোধের সংকেতঃনামযুক্ত সেন্সর প্রকারের বাইরে, TH200 কাস্টম লিনিয়ারাইজেশনের সাথে কাঁচা মিলিভোল্ট এবং প্রতিরোধের ইনপুট গ্রহণ করে যা এটিকে অ-মানক সেন্সর, চাপ-তাপমাত্রা ট্রান্সডুসার,এবং অন্যান্য প্রক্রিয়া যন্ত্রপাতি যার আউটপুট বৈশিষ্ট্যগত বক্ররেখা ট্রান্সমিটারে সংরক্ষিত 30 X-Y মান জোড়া পর্যন্ত সংজ্ঞায়িত করা যেতে পারে.
এই ইনপুট প্রস্থের অর্থ হল 7NG3211-1NN00 ইউনিটের একটি স্টক একটি উদ্ভিদের সম্পূর্ণ তাপমাত্রা পরিমাপ অবকাঠামো জুড়ে।
TH200 এর সেন্সর ইনপুট সার্কিট এবং এর 4 ¢ 20mA আউটপুট লুপের মধ্যে গ্যালভানিক বিচ্ছিন্নতা একটি বিপণন বৈশিষ্ট্য নয় ¢ এটি অনেক প্রক্রিয়া উদ্ভিদ অ্যাপ্লিকেশনগুলিতে পরিমাপের অখণ্ডতার প্রয়োজনীয়তা।
প্রক্রিয়া তাপমাত্রা সেন্সরগুলি প্রায়শই তারা পরিমাপ করে এমন সরঞ্জামগুলির স্থানীয় গ্রাউন্ড রেফারেন্স ভাগ করে নেয়।যা বড় বড় প্ল্যান্টের সাইটের মধ্যে গ্রাউন্ড সম্ভাব্যতার পার্থক্যের কারণে কন্ট্রোল রুমের গ্রাউন্ড সম্ভাব্যতা থেকে বেশ কয়েকটি ভোল্টের মধ্যে ভিন্ন হতে পারে.
বিচ্ছিন্নতা ছাড়াই, এই গ্রাউন্ড সম্ভাব্য পার্থক্যটি পরিমাপে একটি সাধারণ-মোড ত্রুটি ভোল্টেজ ইনজেক্ট করে, ভুল তাপমাত্রা রিডিং তৈরি করে।
গ্যালভানিক বিচ্ছিন্নতার সাথে, TH200 এর ইনপুট সার্কিট আউটপুট লুপ থেকে বৈদ্যুতিকভাবে ভাসমান ¢ সেন্সর ইনপুট এবং 4 ¢ 20mA লুপ পৃথক রেফারেন্সের উপর কাজ করে,সেন্সর ইনস্টলেশন এবং কন্ট্রোল রুমের মধ্যে গ্রাউন্ড সম্ভাব্য পার্থক্য কোনও পরিমাপ ত্রুটি সৃষ্টি করে না.
বিচ্ছিন্নতা বজ্রপাত, উদ্ভিদ ত্রুটি অবস্থা দ্বারা সৃষ্ট surge voltages বিরুদ্ধে সুরক্ষা প্রদান করে,এবং বড় মোটর স্টার্টিং ইভেন্ট যা অনিরাপদ ইনস্টলেশনের সেন্সর সার্কিটগুলিতে ধ্বংসাত্মক ভোল্টেজ প্রদর্শিত হতে পারে.
TH200 এর বিচ্ছিন্ন ইনপুটটি ট্রান্সমিটার নিজেই এবং ডাউনস্ট্রিম ডিসিএস ইনপুট কার্ড উভয়কেই এই ট্রানজিয়ান্ট থেকে রক্ষা করে।
SITRANS TH200 এর অপারেটিং প্যারামিটারগুলি ¢ সেন্সর টাইপ নির্বাচন, পরিমাপ পরিসীমা (উপরে এবং নীচের সীমা), আউটপুট সিগন্যাল বৈশিষ্ট্য এবং ত্রুটি প্রতিক্রিয়া ¢ অ-অস্থির মেমরিতে সংরক্ষণ করে।
এই পরামিতিগুলি একটি পিসিতে ইনস্টল করা SIPROM T সফ্টওয়্যার ব্যবহার করে কনফিগার করা হয়, যা একটি RS-232 মডেমের মাধ্যমে TH200 এর সাথে সংযুক্ত হয় যা 4 ′′ 20mA লুপের সাথে ইন্টারফেস করে।একটি হার্ট কমিউনিকেটার (হ্যান্ডহেল্ড বা মডেম ভিত্তিক) বর্তমান আউটপুট উপর superimposed হার্ট প্রোটোকল মাধ্যমে TH200 এর পরামিতি অ্যাক্সেস করতে পারেন.
কনফিগারেশন প্রক্রিয়াটি পরিমাপ পরিসীমা নির্ধারণ করেঃ 0 °C থেকে 150 °C এর মধ্যে পরিমাপ করা Pt100 RTD এর জন্য, ট্রান্সমিটারটি 0 °C এ 4mA এবং 150 °C এ 20mA আউটপুট করার জন্য কনফিগার করা হয়।
এই সীমাগুলির মধ্যে যেকোনো তাপমাত্রা একটি আনুপাতিক বর্তমান আউটপুট উত্পাদন করে যা ডিসিএস বা নিয়ামক তাপমাত্রা মান হিসাবে পড়ে।
The full-scale span can be adjusted within the limits of the sensor type's measurement range — narrowing the span to match the process variable's actual operating window increases the effective resolution of the 4–20mA output for that specific application.
প্রশ্ন 1: TH200 এর জন্য সর্বনিম্ন পরিমাপ স্প্যান (তাপমাত্রা পরিসীমা) কনফিগার করা যায়?
ন্যূনতম পরিমাপযোগ্য স্প্যান সেন্সর প্রকারের উপর নির্ভর করে। পিটি 100 এর মতো আরটিডি সেন্সরগুলির জন্য, ন্যূনতম স্প্যানটি সাধারণত নির্দিষ্ট কনফিগারেশন এবং প্রয়োজনীয় নির্ভুলতার উপর নির্ভর করে 10 °C থেকে 50 °C হয়।
খুব সংকীর্ণ স্প্যানগুলি পরিবেষ্টিত তাপমাত্রা প্রভাব এবং গোলমালের সংবেদনশীলতা বাড়ায়, যার কারণে ব্যবহারিক সর্বনিম্ন স্প্যানগুলি SITRANS TH200 প্রযুক্তিগত তথ্যগুলিতে সংজ্ঞায়িত করা হয়।
বেশিরভাগ প্রক্রিয়া অ্যাপ্লিকেশনের জন্য, 50 °C বা তার বেশি স্প্যান রেজোলিউশন এবং স্থিতিশীলতার সেরা সমন্বয় সরবরাহ করে।
প্রশ্ন ২ঃ সিট্রান্স TH200 কি তিন-ক্যার বা চার-ক্যার Pt100 সংযোগের সাথে কাজ করতে পারে, অথবা শুধুমাত্র দুই-ক্যার?
সিট্রান্স TH200 দুই-ক্যার, তিন-ক্যার এবং চার-ক্যার RTD সংযোগ সমর্থন করে।তিন তারের এবং চার তারের কনফিগারেশন ক্যাবল প্রতিরোধের ক্ষতিপূরণ প্রদান করে transmitter পরিমাপ এবং সংযোগ তারের প্রতিরোধের বিয়োগ, তাপমাত্রা পরিমাপের ত্রুটি দূর করে দেয় যা দুটি তারের সংযোগগুলি দীর্ঘ ক্যাবল চলার সময় প্রবর্তন করে।
Pt100 পরিমাপের জন্য যেখানে কয়েক মিটার অতিক্রমকারী তারের দৈর্ঘ্যের উপর ± 1 °C এর চেয়ে ভাল নির্ভুলতা প্রয়োজন, তিন তারের সংযোগটি সর্বনিম্ন প্রস্তাবিত।
চারটি তারের সংযোগ সবচেয়ে সঠিক ক্ষতিপূরণ প্রদান করে এবং পরীক্ষাগার-গ্রেড পরিমাপে ব্যবহৃত হয়।
প্রশ্ন 3: 7NG3211-1NN00 এর কোন বিস্ফোরণ সুরক্ষা নেই। ATEX জোন 1 বা জোন 2 বিপজ্জনক এলাকায় ব্যবহারের জন্য সঠিক অংশ নম্বর কি?
ATEX জোন ২ অ্যাপ্লিকেশনের জন্য (গ্যাস বায়ুমণ্ডল, সাধারণত উপস্থিত নয়), উপযুক্ত বৈকল্পিক 7NG3211-1AN00 (ATEX অন্তর্নিহিত নিরাপত্তা সার্টিফিকেশন) ।
FM/cFMUS (উত্তর আমেরিকা) অনুমোদনের জন্য, 7NG3211-1BN00 সমতুল্য বৈকল্পিক।
উভয়ই স্ট্যান্ডার্ড 7NG3211-1NN00 এর সাথে একই পরিমাপ কার্যকারিতা সরবরাহ করে তবে সংশ্লিষ্ট নিয়ন্ত্রক কাঠামোর অধীনে বিপজ্জনক বায়ুমণ্ডলে ব্যবহারের জন্য প্রত্যয়িত।
স্ট্যান্ডার্ড 7NG3211-1NN00 শুধুমাত্র নিরাপদ এলাকায় ইনস্টল করা যেতে পারে (কোনও বিপজ্জনক বায়ুমণ্ডল শ্রেণীবিভাগ নেই) ।
প্রশ্ন ৪ঃ TH200 কিভাবে একটি সেন্সর ত্রুটি নির্দেশ করে, উদাহরণস্বরূপ, একটি ওপেন সার্কিট থার্মোকপল?
যখন TH200 একটি সেন্সর ত্রুটি সনাক্ত করে (ওপেন সার্কিট, শর্ট সার্কিট, বা রেঞ্জের বাইরে সংকেত), এটি একটি নির্দিষ্ট ত্রুটি আউটপুট বর্তমানের সাথে প্রতিক্রিয়া জানায় যা প্যারামিটার বরাদ্দের সময় কনফিগার করা হয়।
স্ট্যান্ডার্ড বিকল্পগুলি হলঃ আউটপুটটি 3.6mA এ ড্রাইভ করুন (4mA এর লাইভ শূন্যের নীচে, ডিসিএস ইনপুটের ত্রুটি নির্দেশ করে), 21mA এ ড্রাইভ করুন (পুরো স্কেলের উপরে, উচ্চতর ত্রুটি নির্দেশ করে),অথবা সর্বশেষ বৈধ মান ধরে রাখুন.
নির্দিষ্ট ত্রুটি প্রতিক্রিয়াটি উদ্ভিদের নিয়ন্ত্রণ ব্যবস্থার যুক্তি এবং একটি স্পষ্টভাবে চিহ্নিত ত্রুটি প্রবাহের তুলনায় একটি মিথ্যা পাঠের নিরাপত্তা প্রভাবের উপর ভিত্তি করে নির্বাচিত হয়।
বেশিরভাগ ডিসিএস সিস্টেমগুলি আপস্কেল এবং ডাউনস্কেল ফল্ট উভয়ই সনাক্ত করতে পারে এবং উপযুক্ত অ্যালার্ম তৈরি করতে পারে।
প্রশ্ন ৫: সিমেন্সের বর্তমান পণ্য পরিসরে বন্ধ করা সিট্রান্স TH200-এর প্রতিস্থাপন কী?
সিমেন্সের বর্তমান তাপমাত্রা ট্রান্সমিটার পোর্টফোলিওতে সিট্রান্স TH200 এর পরে সিট্রান্স TH300 (7NG3212-0NN00 নন-এক্স স্ট্যান্ডার্ড সংস্করণের জন্য) এসেছে।
TH300 একই সংযোগ মাথা ইনস্টলেশন, 4 ¢ 20mA দুই তারের আউটপুট এবং TH200 হিসাবে galvanic বিচ্ছিন্নতা প্রদান করে,এইচএইচ২০০-এর নিজস্ব মডেম ভিত্তিক প্যারামিটারাইজেশনের তুলনায় একটি উল্লেখযোগ্য সুবিধা।.
বিদ্যমান TH200 ইনস্টলেশনের জন্য রক্ষণাবেক্ষণ প্রতিস্থাপনের প্রয়োজন, উদ্বৃত্ত বাজার 7NG3211-1NN00 ইউনিট সরবরাহ করে।
নতুন ইনস্টলেশন বা সিস্টেম আপগ্রেডের জন্য, TH300 হল বর্তমান সিমেন্সের সুপারিশ।
