| উৎপত্তি স্থল | কানাডা |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE ROHS |

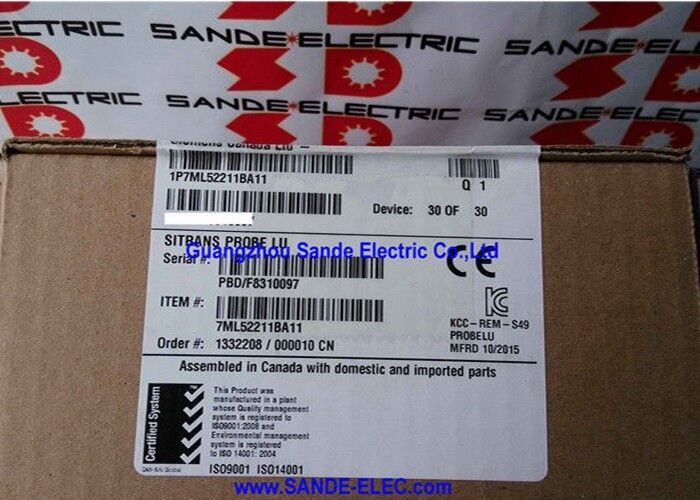

| মডেল নম্বার | 7ML5221-1BA11 |
Siemens 7ML5221-1BA11 হল SITRANS Probe LU এর 6-মিটার PVDF কোপলিমার কনফিগারেশন — একটি কমপ্যাক্ট, 2-তারের লুপ-পাওয়ার্ড আল্ট্রাসনিক লেভেল ট্রান্সমিটার যা জল, বর্জ্য জল এবং রাসায়নিক স্টোরেজ শিল্পে বহু বছর ধরে একটি ব্যবহারিক, ইনস্টলেশন-বান্ধব যন্ত্র হিসাবে ব্যবহৃত হচ্ছে অবিচ্ছিন্ন নন-কন্টাক্ট লেভেল পর্যবেক্ষণের জন্য।
Probe LU-এর মৌলিক ডিজাইন দর্শন হল সরলতা, পরিমাপের বুদ্ধিমত্তা বিসর্জন না দিয়ে: এটি সম্পূর্ণরূপে 4–20mA লুপ কারেন্ট থেকে চলে, কোনও পৃথক পাওয়ার সাপ্লাই কেবলের প্রয়োজন হয় না, বেশিরভাগ শিল্প পাত্রে সাধারণ 2" NPT নজেলের সাথে ফিট করে এবং একটি সাধারণ ইংরেজি স্থানীয় ডিসপ্লে সহ স্বজ্ঞাত মেনু নেভিগেশন এর মাধ্যমে কনফিগার করা যায় যা মৌলিক সেটআপ কাজের জন্য ম্যানুয়াল দেখার প্রয়োজন হয় না।
এই ভ্যারিয়েন্টে PVDF কোপলিমার ট্রান্সডিউসার এটিকে ETFE-ট্রান্সডিউসার সংস্করণ থেকে আলাদা করে। PVDF এবং ETFE উভয়ই বিস্তৃত রাসায়নিকের বিরুদ্ধে চমৎকার প্রতিরোধ ক্ষমতা প্রদান করে, তবে PVDF-এর উচ্চতর রাসায়নিক নিষ্ক্রিয়তা এবং শক্তিশালী অ্যাসিড, ক্ষার, হ্যালোজেন এবং অক্সিডাইজিং এজেন্টগুলির বিরুদ্ধে প্রতিরোধ ক্ষমতা এটিকে নির্দিষ্ট পছন্দ করে তোলে যখন প্রক্রিয়া পরিবেশ আরও আক্রমণাত্মক মাধ্যম অন্তর্ভুক্ত করে বা যখন তরলের উপরের বাষ্পের স্থান ক্ষয়কারী হয়।
রাসায়নিক স্টোরেজ অ্যাপ্লিকেশন — অ্যাসিড ট্যাঙ্ক, কস্টিক ভেসেল, সলভেন্ট হোল্ডিং ট্যাঙ্ক, রাসায়নিক প্রক্রিয়া সাম্প — PVDF-সজ্জিত Probe LU-এর স্বাভাবিক আবাসস্থল।
2-তারের লুপ-পাওয়ার্ড আর্কিটেকচার একটি ব্যবহারিক সুবিধা বহন করে যা শিল্প যন্ত্রপাতির তারের সাথে পরিচিত যে কেউ প্রশংসা করবে: একই দুটি কন্ডাক্টর যা 4–20mA পরিমাপ সংকেত বহন করে তা ট্রান্সমিটার ইলেকট্রনিক্সকেও শক্তি সরবরাহ করে। ট্রান্সমিটারের জন্য একটি পৃথক 24V পাওয়ার সাপ্লাই কেবল চালানোর প্রয়োজন নেই।
এটি প্যানেল ওয়্যারিং সহজ করে, নতুন ইনস্টলেশনে তারের খরচ কমায় এবং বিদ্যমান অ্যানালগ 4–20mA ইন্সট্রুমেন্ট লুপগুলিতে লেভেল পরিমাপের রেট্রোফিটিং সহজ করে তোলে — ট্রান্সমিটারটি কেবল লুপের সাথে পূর্বে সংযুক্ত যেকোনো ডিভাইসকে প্রতিস্থাপন করে।
| প্যারামিটার | মান |
|---|---|
| পরিমাপ নীতি | আল্ট্রাসনিক, নন-কন্টাক্ট |
| পরিমাপের পরিসীমা | 6 মিটার (20 ফুট) পর্যন্ত |
| ট্রান্সডিউসার উপাদান | PVDF কোপলিমার |
| প্রক্রিয়া সংযোগ | 2" NPT (ANSI/ASME B1.20.1) |
| যোগাযোগ | 4–20mA অ্যানালগ + HART |
| তারের সংযোগ | 2-তারের, লুপ-পাওয়ার্ড |
| এনক্লোজার | PBT প্লাস্টিক, 2 × M20×1.5 |
| নির্ভুলতা | পরিসীমার 0.15% বা 6 মিমি |
| ইকো প্রসেসিং | সনিক ইন্টেলিজেন্স® + AFES |
| তাপমাত্রা ক্ষতিপূরণ | অভ্যন্তরীণ, স্বয়ংক্রিয় |
| অনুমোদন | GM, CCSAUS, CE, UKCA, RCM, KC |
| ফেজ স্ট্যাটাস | ফেজ-আউট (উত্তরাধিকারী: Probe LU240) |
Probe LU-এর সিগন্যাল প্রসেসিং ইঞ্জিন হল Siemens-এর সনিক ইন্টেলিজেন্স, অ্যালগরিদমের একটি স্যুট যা সাধারণ টাইম-অফ-ফ্লাইট পরিমাপের বাইরে গিয়ে বাস্তব শিল্প পাত্রে ইকো সংকেতের জটিলতাগুলি পরিচালনা করে।
একটি আল্ট্রাসনিক ট্রান্সমিটার তরলের পৃষ্ঠের দিকে একটি পালস পাঠায় এবং ইকো ফিরে আসতে কত সময় লাগে তা পরিমাপ করে — নীতিগতভাবে সহজ, কিন্তু বাস্তবে ফিরে আসা ইকো পাত্রের দেয়াল, অভ্যন্তরীণ কাঠামো, ইনলেট পাইপিং এবং টার্বুলেন্স দ্বারা সৃষ্ট স্থির তরঙ্গ থেকে প্রতিফলনের সাথে প্রতিযোগিতা করে।
বুদ্ধিমান প্রসেসিং ছাড়া, এই প্রতিযোগিতামূলক ইকো গুলির যেকোনোটিকে তরলের পৃষ্ঠ হিসাবে ভুল করা যেতে পারে।
সনিক ইন্টেলিজেন্স ইকো আত্মবিশ্বাস মূল্যায়ন করে — প্রকৃত তরলের পৃষ্ঠকে সনাক্ত করার জন্য প্রার্থী ইকো গুলির আকার, শক্তি এবং ধারাবাহিকতা বিশ্লেষণ করে।
অটো ফলস ইকো সাপ্রেশন (AFES) এর সাথে মিলিত, যা কনফিগারেশনের সময় রেকর্ড করা স্থির পাত্রের বাধা থেকে ইকো ম্যাপ করে এবং ফিল্টার করে, প্রসেসিং ইঞ্জিনটি নোংরা পাত্রগুলিতেও নির্ভরযোগ্য পরিমাপ বজায় রাখে যেখানে সহজ যন্ত্রগুলি সংগ্রাম করবে।
অভ্যন্তরীণ তাপমাত্রা সেন্সর পরিমাপের অখণ্ডতার আরেকটি স্তর যোগ করে। বাতাসে শব্দের গতি — যে মাধ্যমে আল্ট্রাসনিক পালস ভ্রমণ করে — তাপমাত্রার সাথে পরিবর্তিত হয়।
একটি ট্রান্সমিটার যা 20°C তাপমাত্রায় শব্দের একটি নির্দিষ্ট গতি ধরে নেয়, পরিবেষ্টিত তাপমাত্রা পরিবর্তনের সাথে সাথে ত্রুটি জমা করবে।
Probe LU-এর অভ্যন্তরীণ তাপমাত্রা সেন্সর ক্রমাগত পরিবেষ্টিত তাপমাত্রা পরিমাপ করে এবং সেই অনুযায়ী টাইম-অফ-ফ্লাইট গণনা সংশোধন করে, শিল্প ইনস্টলেশনের সাধারণ তাপমাত্রা পরিসীমার মধ্যে পরিমাপের নির্ভুলতা নির্দিষ্ট সীমার মধ্যে রাখে।
সাধারণ লেভেল পরিমাপের বাইরে, Probe LU সরাসরি পাত্রের আয়তন গণনা করতে পারে — যদি পাত্রের আকৃতি (ফ্ল্যাট-বটমড সিলিন্ডার, অনুভূমিক সিলিন্ডার, শঙ্কু, প্যারাবোলিক, বা একটি কাস্টম ব্রেকপয়েন্ট টেবিল) প্রোগ্রাম করা থাকে, ট্রান্সমিটার পরিমাপ করা লেভেলকে আয়তনে রূপান্তরিত করে এবং লেভেলের পরিবর্তে আয়তন প্রতিনিধিত্বকারী একটি 4–20mA সংকেত আউটপুট করে।
এটি ইনভেন্টরি ম্যানেজমেন্ট অ্যাপ্লিকেশনগুলিতে বিশেষভাবে মূল্যবান যেখানে অপারেটররা ফিলিং উচ্চতার পরিবর্তে পণ্যের পরিমাণ ট্র্যাক করে।
খোলা চ্যানেলে (ফ্লুম, উইয়ার) প্রবাহ পরিমাপের জন্য, Probe LU প্রবাহ কাঠামোর উপরে ইনস্টল করা যেতে পারে এবং উপযুক্ত লেভেল-টু-ফ্লো রূপান্তর সূত্র (আয়তক্ষেত্রাকার উইয়ার, ভি-নচ উইয়ার, পারশাল ফ্লুম, বা অন্যান্য স্ট্যান্ডার্ড জ্যামিতি) দিয়ে প্রোগ্রাম করা যেতে পারে।
ট্রান্সমিটার একটি প্রবাহ হার সংকেত আউটপুট করে, একটি সাধারণ লেভেল পরিমাপকে কোনও অতিরিক্ত হার্ডওয়্যার বা গণনা ছাড়াই একটি প্রবাহ পরিমাপ যন্ত্রে পরিণত করে।
PVDF কোপলিমার এবং ETFE (ইথিলিন টেট্রাফ্লুরোইথিলিন) উভয়ই বিস্তৃত রাসায়নিক প্রতিরোধের সাথে ফ্লুরোপলিমার-ফ্যামিলি উপাদান।
PVDF ক্লোরিন যৌগ, ঘনীভূত অ্যাসিড (হাইড্রফ্লুরিক অ্যাসিড সহ) এবং অনেক জৈব দ্রাবকগুলির বিরুদ্ধে উন্নত প্রতিরোধ ক্ষমতা প্রদান করে যা উচ্চতর ঘনত্বে ETFE-কে আক্রমণ করে।
এটির আরও ভাল UV প্রতিরোধ ক্ষমতাও রয়েছে, যা বহিরঙ্গন ইনস্টলেশনের জন্য গুরুত্বপূর্ণ যেখানে ট্রান্সডিউসার সূর্যের আলোতে উন্মুক্ত থাকে।
ETFE, PVDF-এর চেয়ে কিছুটা কম রাসায়নিকভাবে প্রতিরোধী হলেও, সাধারণ-উদ্দেশ্য লেভেল পরিমাপে সম্মুখীন হওয়া বিভিন্ন ধরণের প্রক্রিয়া রাসায়নিক পরিচালনা করে এবং উচ্চ-ফ্রিকোয়েন্সি অ্যাকোস্টিক অ্যাপ্লিকেশনগুলিতে নির্দিষ্ট যান্ত্রিক ক্লান্তি প্রক্রিয়াগুলির প্রতি কম সংবেদনশীল।
আক্রমণাত্মক রাসায়নিক বাষ্প পরিবেশ, উচ্চ অ্যাসিড ঘনত্ব, বা পাত্রের ক্রিয়াকলাপের সময় প্রক্রিয়া তরলের সাথে ঘন ঘন সংস্পর্শে আসা ট্রান্সডিউসারগুলির জন্য, PVDF হল রক্ষণশীল স্পেসিফিকেশন।
সাধারণ জল, বর্জ্য জল এবং হালকা রাসায়নিক অ্যাপ্লিকেশনগুলির জন্য, ETFE একটি সাশ্রয়ী বিকল্প।
প্রশ্ন ১: Probe LU হল 2-তারের লুপ-পাওয়ার্ড। প্রয়োজনীয় লুপ সাপ্লাই ভোল্টেজ এবং কারেন্ট রেঞ্জ কত?
SITRANS Probe LU-এর জন্য লুপ সাপ্লাই ভোল্টেজ হল 14.5 থেকে 35V DC (অ-বিপজ্জনক অ্যাপ্লিকেশনের জন্য)।
ট্রান্সমিটার লুপ থেকে তার অপারেটিং পাওয়ার গ্রহণ করে এবং পরিমাপ সংকেত দেওয়ার জন্য 4mA (0% লেভেল প্রতিনিধিত্ব করে) এবং 20mA (100% লেভেল প্রতিনিধিত্ব করে) এর মধ্যে কারেন্ট পরিবর্তন করে।
লুপ পাওয়ার সাপ্লাইকে ট্রান্সমিটারের সর্বনিম্ন অপারেটিং ভোল্টেজে — 14.5V — কমপক্ষে 20mA সরবরাহ করতে সক্ষম হতে হবে, একই সাথে লুপে যেকোনো সিরিজ প্রতিরোধের (তারের প্রতিরোধ, বাধা, আইসোলেটর) জুড়ে ভোল্টেজ ড্রপ বিবেচনা করতে হবে।
উপযুক্ত লুপ প্রতিরোধের বাজেট সহ স্ট্যান্ডার্ড 24V DC লুপ পাওয়ার সাপ্লাইগুলি Probe LU-এর সাথে সামঞ্জস্যপূর্ণ।
প্রশ্ন ২: একটি নির্দিষ্ট ট্যাঙ্কের জন্য Probe LU কিভাবে প্রোগ্রাম করা হয়, এবং এটি কি HART কমিউনিকেটর ছাড়াই করা যায়?
হ্যাঁ — Probe LU-এর বিল্ট-ইন ডিসপ্লে এবং পুশবাটনগুলি কোনও বাহ্যিক সরঞ্জাম ছাড়াই কনফিগারেশন মেনুতে সম্পূর্ণ অ্যাক্সেস সরবরাহ করে।
প্রোগ্রামিং পদ্ধতি একটি সহজ, ইংরেজি-ভাষার নির্দেশিত ক্রম অনুসরণ করে: অপারেটর খালি দূরত্ব (সেন্সর মুখ থেকে ট্যাঙ্কের নীচে), পূর্ণ দূরত্ব (সেন্সর মুখ থেকে উচ্চ-লেভেল সেটপয়েন্ট পর্যন্ত) সংজ্ঞায়িত করে, পরিমাপের একক নির্বাচন করে এবং ঐচ্ছিকভাবে আয়তন আউটপুটের জন্য পাত্রের আকৃতি প্রোগ্রাম করে।
ডিসপ্লে প্রতিটি এন্ট্রি নিশ্চিত করে এবং সেটআপ জুড়ে পরিমাপ করা লেভেলের উপর তাৎক্ষণিক প্রতিক্রিয়া প্রদান করে।
একটি HART কমিউনিকেটর বা SIMATIC PDM সহ একটি পিসি অতিরিক্ত প্যারামিটার এবং ডায়াগনস্টিক্সে অ্যাক্সেস করতে পারে, তবে মৌলিক কমিশন সম্পূর্ণভাবে স্ব-অন্তর্ভুক্ত।
প্রশ্ন ৩: Probe LU ফেজ-আউট হচ্ছে। আমার কি এখনও এটি নির্দিষ্ট করা উচিত, নাকি সরাসরি উত্তরাধিকারী Probe LU240-এ যাওয়া উচিত?
চলমান প্রকল্পগুলির জন্য যেখানে Probe LU ইতিমধ্যেই নির্দিষ্ট করা হয়েছে এবং 7ML5221-1BA11 এখনও অর্ডারের জন্য উপলব্ধ, মূল স্পেসিফিকেশনে অর্ডার সম্পন্ন করা ব্যবহারিক। নতুন প্রকল্প প্রকৌশলের জন্য, SITRANS Probe LU240 (7ML51 সিরিজ) নির্দিষ্ট করা আরও অর্থপূর্ণ — এটি আপডেট করা ইলেকট্রনিক্স, অব্যাহত সফ্টওয়্যার সমর্থন এবং দীর্ঘতর অবশিষ্ট পণ্য জীবনচক্র সহ বর্তমান প্ল্যাটফর্ম।
LU240 সিরিজ Probe LU-এর একটি কার্যকরী প্রতিস্থাপন হিসাবে ডিজাইন করা হয়েছে এবং সামঞ্জস্যপূর্ণ শারীরিক মাউন্টিং মাত্রা সহ একই মূল লেভেল পরিমাপ অ্যাপ্লিকেশনগুলি কভার করে।
সামঞ্জস্যপূর্ণ 6m PVDF 2" NPT HART কনফিগারেশনের জন্য Siemens-এর সাথে LU240 অর্ডারিং কোড নিশ্চিত করুন।
প্রশ্ন ৪: SITRANS Probe LU কি টার্বুলেন্ট বা এরেটেড তরল পৃষ্ঠ সহ ট্যাঙ্কগুলিতে লেভেল পরিমাপ করতে পারে?
টার্বুলেন্স এবং এয়ারেশন উভয়ই আল্ট্রাসনিক লেভেল পরিমাপকে প্রভাবিত করে।
টার্বুলেন্ট পৃষ্ঠগুলি আল্ট্রাসনিক পালসকে বিক্ষিপ্ত করে এবং রিটার্ন ইকো-এর শক্তি কমাতে পারে। এয়ারেশন — তরলে ছড়িয়ে থাকা এয়ার বাবল — আল্ট্রাসনিক পরিমাপকে উল্লেখযোগ্যভাবে প্রভাবিত করে না যতক্ষণ পর্যন্ত পরিমাপটি এরেটেড জোনের উপরে তরল-এয়ার ইন্টারফেসে করা হয়, যা Probe LU উপর থেকে করে।
খুব ভারী পৃষ্ঠের আলোড়ন, ফেনা স্তর যা তরলের পৃষ্ঠকে সম্পূর্ণরূপে ঢেকে রাখে, বা অত্যন্ত টার্বুলেন্ট ইনলেট প্রবাহ ইকো প্রসেসিংকে চ্যালেঞ্জ করতে পারে।
এই ক্ষেত্রে, সনিক ইন্টেলিজেন্সের ইকো কনফিডেন্স মূল্যায়ন এবং AFES একটি স্থিতিশীল রিডিং বজায় রাখতে সহায়তা করে, তবে যদি টার্বুলেন্স গুরুতর হয়, ড্যাম্পিং সেটিং বৃদ্ধি করা এবং ট্রান্সমিটার কনফিগারেশনে অতিরিক্ত গড় সক্ষম করা প্রতিক্রিয়া সময়ের খরচে স্থিতিশীলতা উন্নত করে।
প্রশ্ন ৫: Probe LU-এর নীচে ন্যূনতম ব্ল্যাঙ্কিং দূরত্ব কত, এবং এটি উচ্চ-লেভেল সেটপয়েন্ট নির্বাচনকে কীভাবে প্রভাবিত করে?
SITRANS Probe LU-এর একটি ব্ল্যাঙ্কিং দূরত্ব রয়েছে — ট্রান্সডিউসার মুখের ঠিক নীচে অঞ্চল যার মধ্যে ইকো নির্ভরযোগ্যভাবে প্রক্রিয়া করা যায় না।
6-মিটার Probe LU-এর জন্য, ব্ল্যাঙ্কিং জোন ট্রান্সডিউসার মুখ থেকে প্রায় 0.25 মিটার (10 ইঞ্চি) নীচে প্রসারিত হয়।
এই অঞ্চলের মধ্যে থাকা যেকোনো তরল পৃষ্ঠ সঠিকভাবে পরিমাপ করা যায় না।
ট্রান্সমিটার পজিশনিং করার সময়, সর্বোচ্চ উচ্চ-লেভেল অ্যালার্ম সেটপয়েন্ট ট্রান্সডিউসার মুখ থেকে কমপক্ষে 0.25 মিটার নীচে হওয়া উচিত, এবং ট্রান্সমিটারটি যথেষ্ট উঁচুতে মাউন্ট করা উচিত যাতে পাত্রের সর্বোচ্চ ফিলিং লেভেল ব্ল্যাঙ্কিং জোনের বাইরে পড়ে।
খুব লম্বা পাত্রের জন্য, ব্ল্যাঙ্কিং জোন ইনস্টলেশনকে খুব কমই সীমাবদ্ধ করে; অগভীর পাত্র বা সাম্পের জন্য, এটি একটি গুরুত্বপূর্ণ সাইটিং প্যারামিটার হয়ে ওঠে।
