| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6SN1146-1AB00-0BA1 |

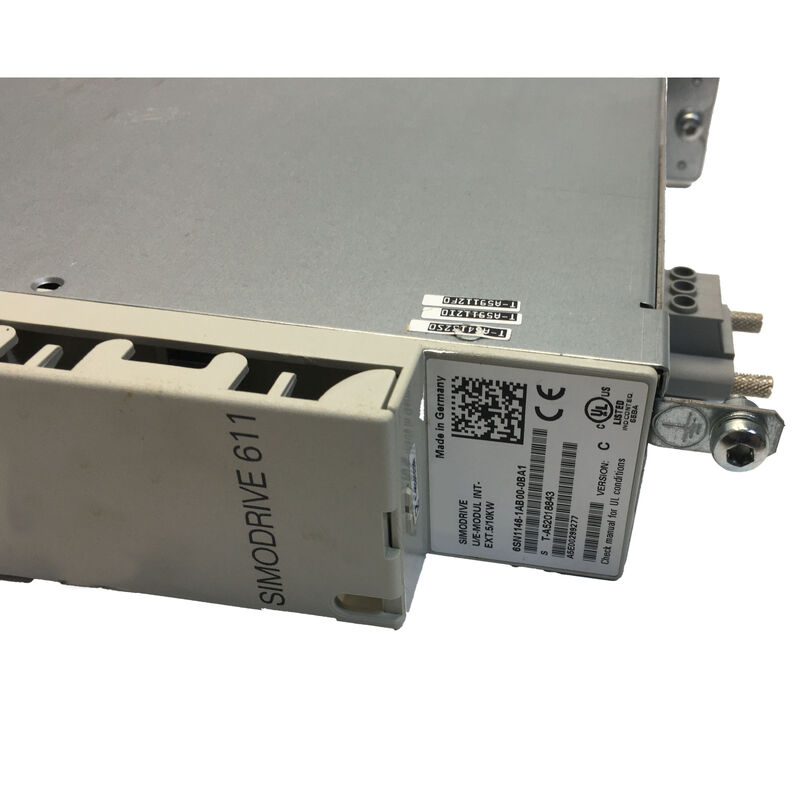

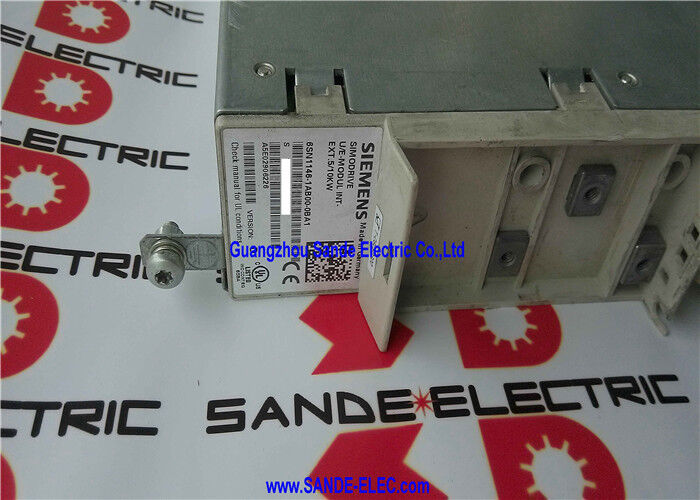

দ্যসিমেন্স 6SN1146-1AB00-0BA1is the 5/10kW unregulated infeed module for the SIMODRIVE 611 drive system — the module that converts three-phase AC mains into the DC bus voltage that all SIMODRIVE 611 axis modules and spindle modules draw their energy from.
একটি SIMODRIVE 611 মাল্টি-অক্ষ ড্রাইভ ক্যাবিনেটে, ইনফিড মডিউল পাওয়ার গেটওয়েঃ ডিসি লিঙ্ক বাস এর ডানদিকে সবকিছু ¢ ইনফিড অক্ষ মডিউল X, Y, Z ড্রাইভিং,এবং স্পিন্ডল মডিউল √ ইনফিড মডিউল এর rectifier এবং ডিসি লিঙ্ক capacitor ব্যাংক মাধ্যমে তার শক্তি পায়.
সিমোড্রাইভ ৬১১ হল সিমেন্সের সিএনএমআরআইসি মেশিন টুলস এর জন্য ১৯৯০ এর দশকের মাঝামাঝি থেকে ২০০০ এর দশক পর্যন্ত সিমোড্রাইভ ৬১১।এবং এটি এখনও প্রচুর সংখ্যক ইনস্টল করা মেশিনিং সেন্টারে সক্রিয়, টার্নিং মেশিন, গ্রাইন্ডিং মেশিন, এবং বিশ্বব্যাপী উত্পাদন লাইন।
যখন ইনফিড মডিউলটি ব্যর্থ হয়, সাধারণত ক্যাপাসিটর অবনতি, রেক্টিফায়ার ডায়োড ব্যর্থতা, বা নিয়ন্ত্রণ বোর্ডের সমস্যাগুলি অনেক বছর ধরে অপারেশনের পরে, পুরো ড্রাইভ ক্যাবিনেট তার ডিসি লিঙ্ক সরবরাহ হারায়,এবং মেশিনের প্রতিটি অক্ষ থামে।
ইনফিড মডিউলটি একটি সিমোড্রাইভ 611 সিস্টেমের সবচেয়ে গুরুত্বপূর্ণ একক ব্যর্থতার পয়েন্টগুলির মধ্যে একটি এবং একটি নির্ভরযোগ্য রিপ্লে রক্ষণাবেক্ষণ মেশিন অপারেটরদের জন্য স্ট্যান্ডার্ড অনুশীলন।
অনিয়ন্ত্রিত নামকরণ এই মডিউলটিকে নিয়ন্ত্রিত ফিড ভেরিয়েন্ট থেকে আলাদা করে।
নিয়ন্ত্রিত ইনফিড মডিউলে (যেমন 6SN1145 সিরিজ), সক্রিয় নিয়ন্ত্রণ সার্কিটগুলি ইনপুট সরবরাহের পরিবর্তনের নির্বিশেষে একটি স্থিতিশীল মানের DC লিঙ্ক ভোল্টেজ নিয়ন্ত্রণ করে, and enable energy regeneration back to the mains when the servo axes are braking (the kinetic energy of decelerating machine axes returns to the grid rather than being dissipated as heat in braking resistors).
অনিয়ন্ত্রিত 6SN1146 ইনফিড একটি প্যাসিভ ডায়োড রেক্টিফায়ারের মাধ্যমে এসিকে ডিসিতে রূপান্তর করেকিন্তু ডিসি লিঙ্ক ভোল্টেজ এসি ইনপুট ভোল্টেজ সঙ্গে পরিবর্তিত হয় এবং কোন পুনর্জন্ম সম্ভব; ব্রেকিং এনার্জি পলস রেজিস্টারে ছড়িয়ে দিতে হবে।
| প্যারামিটার | মূল্য |
|---|---|
| অবিরাম শক্তি | ৫ কিলোওয়াট |
| শীর্ষ ক্ষমতা | ১০ কিলোওয়াট |
| ইনপুট | ৩ ফেজ ৩৮০-৪৮০ ভিসি |
| ডিসি লিংক আউটপুট | ০৪৯০ ভি ডিসি (৩৮০ ভি এসি) থেকে ০৬৮০ ভি ডিসি (৪৮০ ভি এসি) |
| কার্যকারিতা | 0৯৮% |
| মডিউলের প্রস্থ | ৫০ মিমি |
| ডিসি লিঙ্ক ক্যাপ (সর্বোচ্চ) | ১২০০ μF |
| ঠান্ডা | অভ্যন্তরীণ + বাহ্যিক |
| অপারেটিং টেম্প। | 0 থেকে +45°C |
| ওজন | 6.5 কেজি |
| অবস্থা | বন্ধ |
ডিসি লিঙ্ক (Zwischenkreis) হল উচ্চ-ভোল্টেজ ডিসি বাস যা সিমোড্রাইভ 611 ক্যাবিনেটের মধ্য দিয়ে অনুভূমিকভাবে চলে, বাম দিকে ইনফিড মডিউলটি ডানদিকে সমস্ত অক্ষ মডিউলগুলির সাথে সংযুক্ত করে।একটি সম্পূর্ণরূপে জনবহুল SIMODRIVE 611 ক্যাবিনেটে, এর অর্থ চার থেকে আটটি অক্ষের মডিউল হতে পারে, প্রতিটি এক বা দুটি সার্ভো অক্ষ পরিচালনা করে, সব একই ডিসি লিঙ্ক থেকে আঁকা।
ইনফিড মডিউলের কাজ হল এই বাসটিতে পর্যাপ্ত ভোল্টেজ এবং উপলব্ধ বর্তমান বজায় রাখা যাতে প্রতিটি অক্ষ মডিউল তার কমান্ডযুক্ত গতির জন্য প্রয়োজনীয় শক্তি পায়।
স্থিতিশীল অবস্থায়, যখন মেশিনের অক্ষগুলি ত্বরান্বিত হয় না, অক্ষ মডিউলগুলি ঘর্ষণের বিরুদ্ধে অবস্থান বজায় রাখতে, সরঞ্জাম কাটার শক্তির বিরুদ্ধে গতি বজায় রাখতে প্রয়োজনীয় শক্তি গ্রহণ করে।এবং অক্ষের নিয়ন্ত্রণ ইলেকট্রনিক্স শক্তি.
ডিসি লিংকের বর্তমান চাহিদা কম।একটি দ্রুত ট্রাভার্স ত্বরণের সময় যখন সমস্ত অক্ষ একযোগে তাদের সর্বোচ্চ দ্রুত ফিড রেটে ত্বরান্বিত হয় তখন ডিসি লিঙ্কের শীর্ষ শক্তি চাহিদা তীব্রভাবে বৃদ্ধি পায়.
The 10kW peak rating of the 6SN1146-1AB00-0BA1 defines the module's ability to supply these brief peak demands from the DC link capacitor bank (up to 1200µF) without the DC link voltage collapsing below the axis modules' minimum operating voltage.
The 5kW continuous rating defines the average power the infeed can sustain indefinitely — appropriate for SIMODRIVE 611 installations where the axes collectively require no more than 5kW of continuous input power.
ভারী অবিচ্ছিন্ন যন্ত্রপাতি লোডের সাথে মেশিনগুলির জন্য, বৃহত্তর ইনফিড মডিউল (6SN1145 বা উচ্চতর রেটযুক্ত 6SN1146 রূপগুলি) উচ্চতর অবিচ্ছিন্ন রেট প্রদান করে।
6SN1146-1AB00-0BA1 অভ্যন্তরীণ এবং বাহ্যিক উভয় শীতল সমর্থন করে, মেশিন নির্মাতারা এবং সার্ভিস ইঞ্জিনিয়ারদের মডিউল ইনস্টল করার পদ্ধতিতে নমনীয়তা দেয়ঃ
অভ্যন্তরীণ শীতলমডিউলটির সামনের বা পিছনের পৃষ্ঠের তাপ সিঙ্ক ফিনের মাধ্যমে বায়ু উত্তোলনের জন্য মডিউলের ভিতরে লাগানো একটি ফ্যান ব্যবহার করে।এটি ডিফল্ট ইনস্টলেশন পদ্ধতি ফ্যান 50mm মডিউল প্রস্থ মধ্যে স্বয়ংসম্পূর্ণ হয়, এবং কোন বহিরাগত শীতল পরিকাঠামো প্রয়োজন হয় না।
অভ্যন্তরীণ কুলিং ফ্যানটি সিমোড্রাইভ 611 ক্যাবিনেটের মাধ্যমে পর্যাপ্ত বায়ু প্রবাহের প্রয়োজন সাধারণত নীচে একটি ক্যাবিনেটের ফ্যান ইউনিট দিয়ে শীতল বাতাস আঁকতে এবং উপরের থেকে উষ্ণ বাতাস বের করে দেয়।
বাহ্যিক শীতলকরণমডিউলের পাওয়ার সেমিকন্ডাক্টর হিট সিঙ্ককে কন্ট্রোল ক্যাবিনেটের বাইরের অংশে মাউন্ট করা হয়, সাধারণত ক্যাবিনেটের পিছনের প্যানেলে একটি কাটআউট দিয়ে।
হিট সিঙ্কটি ক্যাবিনেটের বাইরে প্রসারিত হয় যেখানে এটি তার তাপকে সরাসরি ক্যাবিনেটের বাইরে পরিবেষ্টিত বায়ুতে (বা তরল শীতল সার্কিটে সংযুক্ত একটি শীতল প্লেটে) ছড়িয়ে দেয়।
এই বিন্যাস ইনফিড মডিউল এর rectifier সার্কিট দ্বারা উত্পাদিত তাপ নিয়ন্ত্রণ ক্যাবিনেট বাইরে রাখে,ক্যাবিনেটের অভ্যন্তরে তাপমাত্রা বৃদ্ধি হ্রাস এবং ক্যাবিনেটের এয়ার কন্ডিশনারের প্রয়োজন হ্রাস বা নির্মূল করা.
এমন ইনস্টলেশনে বাইরের শীতলকরণকে অগ্রাধিকার দেওয়া হয় যেখানে ক্যাবিনেটের পরিবেষ্টিত তাপমাত্রা সীমিত থাকে,অথবা যেখানে একাধিক ড্রাইভ মডিউল থেকে মোট তাপ লোড অন্যথায় একটি বড় এবং ব্যয়বহুল ক্যাবিনেট এয়ার কন্ডিশনার প্রয়োজন হবে.
6SN1146-1AB00-0BA1 এর 98% দক্ষতার পরিসংখ্যান বর্ণনা করে যে মডিউলটি কীভাবে কার্যকরভাবে এসি ইনপুট পাওয়ারকে ডিসি লিঙ্ক পাওয়ারে রূপান্তর করে।ইনপুট পাওয়ারের 2% মডিউলের ভিতরে তাপ হিসাবে ছড়িয়ে পড়ে approximately প্রায় 100W.
এই 100W মডিউলের অভ্যন্তরীণ উপাদান এবং আশেপাশের ক্যাবিনেটের বায়ু গরম করে, এবং শীতল সিস্টেম দ্বারা অপসারণ করা আবশ্যক।
১০ কিলোওয়াট শীর্ষে,তাপ অপসারণ প্রায় 200W পর্যন্ত বৃদ্ধি পায়, যা শীর্ষ সময়কালের জন্য যথেষ্ট সংক্ষিপ্ত, যাতে তাপমাত্রা নিরাপদ সীমা অতিক্রম না করে মডিউলটির তাপীয় ভরকে শোষণ করে.
The 98% efficiency reflects the low forward voltage drop of the rectifier diodes (typically Schottky or ultra-fast recovery diodes in modern drive rectifiers) and the absence of active regulation circuitry that would introduce additional losses.
একটি নিয়ন্ত্রিত ইনফিড মডিউল যা সক্রিয় নিয়ন্ত্রক পর্যায়ে স্যুইচিং কনভার্টারগুলির মাধ্যমে ডিসি লিঙ্ক ভোল্টেজকে সক্রিয়ভাবে নিয়ন্ত্রণ করে স্যুইচিং ক্ষতির কারণে কিছুটা কম দক্ষতা থাকবে।
প্রশ্ন 1: 6SN1146 (নিয়ন্ত্রিত নয়) এবং 6SN1145 (নিয়ন্ত্রিত) ইনফিড মডিউলগুলির মধ্যে পার্থক্য কী এবং কখন উভয়ই উপযুক্ত?
The 6SN1145 regulated infeed module contains an active front-end (AFE) rectifier that uses IGBT switching to regulate the DC link voltage precisely and enable energy regeneration to the mains when drives brake.
এটি স্পন্দন প্রতিরোধক (ব্রেইকিং প্রতিরোধক) দূর করে এবং ব্রেইকিং শক্তিকে গ্রিডে ফিরিয়ে দেয়, যা অপারেটিং খরচ এবং ক্যাবিনেটে তাপ হ্রাস করে।6SN1146 অনিয়ন্ত্রিত ইনফিড একটি প্যাসিভ ডায়োড সংশোধনকারী ব্যবহার করে, কোন পুনর্জন্ম নেই এবং ব্রেকিং শক্তি শোষণের জন্য ইমপ্লাস প্রতিরোধের প্রয়োজন।
অনিয়ন্ত্রিত মডিউলটি সহজ, আরও শক্তিশালী এবং প্রাথমিক ব্যয়ে কম। হালকা ব্রেকিংয়ের প্রয়োজনীয়তার সাথে মেশিন টুলগুলির জন্য (সংক্ষিপ্ত ভ্রমণ অক্ষ, কম ইনার্টি),অনিয়ন্ত্রিত ফিড সম্পূর্ণরূপে পর্যাপ্ত.
ঘন ঘন পুনরুজ্জীবিত ব্রেকিং সহ উচ্চ ইনার্সিয়া স্পিন্ডল বা অক্ষের জন্য (বড় মেশিনিং সেন্টার, ভারী কাজের টার্নিং মেশিন)নিয়ন্ত্রিত ফিডের পুনর্জন্ম ক্ষমতা পরিমাপযোগ্য শক্তি এবং খরচ সঞ্চয় প্রদান করে.
প্রশ্ন 2: 6SN1146-1AB00-0BA1 উভয় রৈখিক অক্ষ এবং স্পিন্ডল জন্য একই সময়ে SIMODRIVE 611 অক্ষ মডিউল সরবরাহ করতে পারেন?
হ্যাঁ, সিমোড্রাইভ 611 ডিসি লিঙ্ক বাসটি সমস্ত মডিউল দ্বারা ভাগ করা হয় ∙ ফিড অক্ষ মডিউল এবং স্পিন্ডল মডিউল একই বাস থেকে ইনফিড মডিউল সরবরাহ করে।
ইনফিড মডিউলটি অক্ষের ধরনগুলির মধ্যে পার্থক্য করে না; এটি ডিসি লিঙ্ক ভোল্টেজ বজায় রাখে এবং সংযুক্ত মডিউলগুলির চাহিদা অনুযায়ী, সর্বোচ্চ নামমাত্র পর্যন্ত সরবরাহ করে।
The infeed module's continuous and peak ratings must be sized against the total power demand of all connected axis and spindle modules under the worst-case duty cycle for the specific machine application.
প্রশ্ন 3: মডিউলটি 0 °C থেকে +45 °C অপারেটিং তাপমাত্রা নির্ধারণ করা হয়েছে। যদি ক্যাবিনেটের পরিবেশে 45 °C অতিক্রম করে তবে কী হবে?
Operation above +45°C ambient requires derating of the infeed module's continuous power rating — the module's cooling system cannot maintain the internal component temperatures within safe limits at full power when ambient is above the design limit.
বাস্তবে, SIMODRIVE 611 drive cabinets with adequate ventilation or air conditioning rarely exceed +45°C internally unless the cabinet door is left open in a hot environment or the cabinet ventilation is inadequate.
যদি ক্যাবিনেটের পরিবেশে ক্রমাগত +45°C এর কাছাকাছি বা অতিক্রম করে, নির্ভরযোগ্য অপারেশন বজায় রাখার জন্য বাহ্যিক শীতলকরণ (উপরে বর্ণিত) বা অতিরিক্ত ক্যাবিনেটের শীতলকরণ বাস্তবায়ন করা উচিত।
প্রশ্ন 4: মডিউলটি বন্ধ হয়ে গেছে। প্রতিস্থাপন ইউনিট এবং মেরামত এখনও পাওয়া যায়?
6SN1146-1AB00-0BA1 প্রায় 2015 সালে সিমেন্সের OEM উত্পাদন বন্ধ করে দেওয়া হয়েছিল। তবে, SIMODRIVE 611 মেশিনগুলির ইনস্টল করা বেসটি এখনও বিস্তৃত,এবং শিল্প উদ্বৃত্ত এবং মেরামত বাজার এই মডিউল নির্ভরযোগ্য অ্যাক্সেস প্রদান করে.
নামকরা ইন্ডাস্ট্রিয়াল ইলেকট্রনিক্স মেরামতের প্রতিষ্ঠানগুলি ব্যর্থ ইউনিটগুলি পুনর্নবীকরণ করতে পারে, ডিসি লিঙ্ক ক্যাপাসিটারগুলি প্রতিস্থাপন করে (প্রায়শই বয়সের সাথে সম্পর্কিত ব্যর্থতা), সংশোধনকারী ডায়োডগুলি পরীক্ষা করে,এবং কন্ট্রোল বোর্ড পুনর্নির্মাণ.
Refurbished units with warranty from specialised SIMODRIVE repair facilities are a practical and cost-effective maintenance solution for machines where a full drive system upgrade (to SINAMICS S120) is not justified.
Q5: এই অনিয়ন্ত্রিত ইনফিড মডিউলটির সাথে কোন ইমপ্লাস রেজিস্টার (ব্রেকিং রেজিস্টার) প্রয়োজন?
6SN1146-1AB00-0BA1 এর মধ্যে একটি ইমপলস রেজিস্টার নেই ∙ ইমপলস রেজিস্টারটি SIMODRIVE 611 সিস্টেমের একটি পৃথক মডিউল।
উপযুক্ত ইমপ্লাস রেজিস্টারটি সংযুক্ত অক্ষ মডিউলগুলির মোট ব্রেকিং শক্তি এবং শীর্ষ ব্রেকিং শক্তির উপর ভিত্তি করে নির্বাচিত হয়।সিমেন্সের সিমোড্রাইভ ৬১১ ড্রাইভ কনফিগারেশন ডকুমেন্টেশনে ইনফেক্ট মডিউল রেটিংয়ের সাথে সম্পর্কিত নির্বাচন টেবিল রয়েছে, সংযুক্ত অক্ষের মোটরের আকার এবং উপযুক্ত ইমপ্লাস রেজিস্টর মডিউলের ক্যাটালগ নম্বর।
ইমপ্লাস রেজিস্টার মডিউলটি একই ক্যাবিনেটের ডিসি লিঙ্ক বাসের সাথে সংযুক্ত হয় এবং সমস্ত সংযুক্ত অক্ষ মডিউলগুলি থেকে ব্রেকিং শক্তি শোষণ করে যখন তারা হ্রাস পায়।
