| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6GK1562-2AA00 |
যোগাযোগ সেবা:

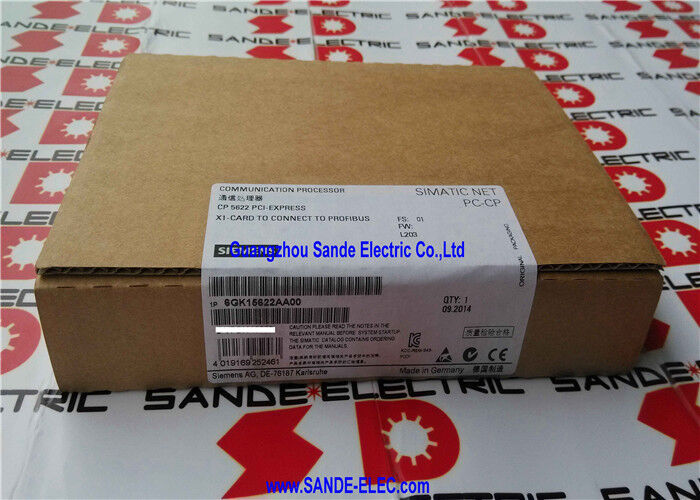

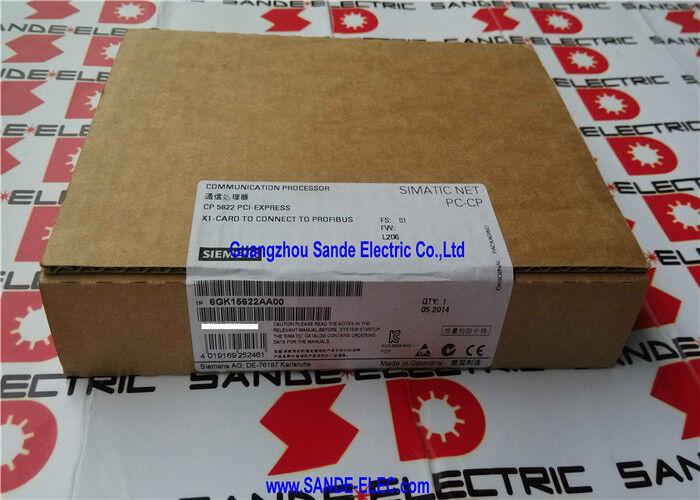

দ্যসিমেন্স 6GK1562-2AA00CP 5622 একটি PCI এক্সপ্রেস এক্স 1 যোগাযোগ প্রসেসর কার্ড যা একটি স্ট্যান্ডার্ড পিসি বা সিমেন্স পিজি (প্রোগ্রামিং ডিভাইস) কে PROFIBUS এবং MPI শিল্প নেটওয়ার্কগুলিতে সংযুক্ত করে।
এটি ইঞ্জিনিয়ারিং জগতের মধ্যে একটি ব্যবহারিক হার্ডওয়্যার সেতু যেখানে STEP 7, TIA পোর্টাল, SIMATIC PDM,এবং স্টার্টার উইন্ডোজ কম্পিউটারে চালানো এবং কারখানার তল ক্ষেত্রবাস অবকাঠামো যেখানে পিএলসি, ড্রাইভ, যন্ত্রপাতি, এবং প্রক্রিয়া নিয়ামক PROFIBUS DP এবং MPI এর মাধ্যমে যোগাযোগ করে।
প্রোফিবাস ডিপি, ১৯৯০ এবং ২০০০ এর দশকে ইউরোপীয় এবং বিশ্বব্যাপী প্রক্রিয়া এবং কারখানার অটোমেশন ইনস্টলেশনের মধ্যে প্রভাবশালী ফিল্ডবাস,এটি বিশ্বব্যাপী ইনস্টল করা অটোমেশন সরঞ্জামগুলির বিশাল পরিমাণের যোগাযোগের মেরুদণ্ড হিসাবে অব্যাহত রয়েছে.
প্রতিটি সিমেন্স এস৭-৩০০, এস৭-৪০০, এস৭-১৫০০, ডিস্ট্রিবিউটেড আই/ও মডিউল, সিমরেগ ডিসি ড্রাইভ, এবং সিনামিক্স ড্রাইভ প্রোফিবাসের জন্য কনফিগার করা এই প্রোটোকল ব্যবহার করে।
প্রোগ্রামিং, কমিশনিং, ডায়াগনস্টিকের জন্য সেই নেটওয়ার্কে একটি পিসি সংযোগ করা,অথবা সম্পদ পরিচালনার জন্য CP 5622 এর মতো হার্ডওয়্যার প্রয়োজন ¢ একটি কার্ড যার ছোট পদচিহ্ন এবং PCIe ইন্টারফেস এটিকে আধুনিক ইঞ্জিনিয়ারিং ওয়ার্কস্টেশনের জন্য স্বাভাবিক পছন্দ করে তোলে.
PCIe X1 শারীরিক বিন্যাস হার্ডওয়্যার সামঞ্জস্যের মূল উপাদান।
যদিও মূল সিপি ৫৬১১ এবং সিপি ৫৬১৩ কার্ডগুলি প্রচলিত পিসিআই স্লট ব্যবহার করেছিল (যা এখনকার বেশিরভাগ ডেস্কটপ এবং ওয়ার্কস্টেশন মাদারবোর্ডে আর নেই),PCIe X1 স্লটটি 2000 এর দশকের মাঝামাঝি থেকে নির্মিত কার্যত প্রতিটি ডেস্কটপ এবং ওয়ার্কস্টেশন প্ল্যাটফর্মে স্ট্যান্ডার্ড.
CP 5622 কোন PCIe স্লটে ফিট করে, ব্যতীত লেনের সংখ্যা ¢ একটি X1 কার্ড X1, X4, X8 এ সঠিকভাবে চালায়,অথবা X16 মেকানিক্যাল স্লটস ∙ এটিকে কোনো স্ট্যান্ডার্ড পিসি বা ইঞ্জিনিয়ারিং ওয়ার্কস্টেশনের সাথে সামঞ্জস্যপূর্ণ করে তোলে নির্দিষ্ট স্লট নির্বাচন করার প্রয়োজন ছাড়াই.
| প্যারামিটার | মূল্য |
|---|---|
| পণ্যের নামকরণ | সিপি ৫৬২২ |
| ইন্টারফেস | 9-পিন ডি-সাব (প্রোফিবাস / এমপিআই) |
| স্থানান্তর হার | 9.6 কেবিট/সেকেন্ড ∙ 12 এমবিট/সেকেন্ড |
| স্লট টাইপ | PCIe X1 (x4, x8, x16 এর জন্য উপযুক্ত) |
| প্রোটোকল | প্রোফিবাস ডিপি এবং এমপিআই |
| অপারেটিং সিস্টেম সমর্থন | ৩২-বিট ও ৬৪-বিট উইন্ডোজ |
| ডিপি মাস্টার ক্লাস ১ | হ্যাঁ (চক্রীয়, স্থানীয়) |
| ডিপি মাস্টার ক্লাস ২ | হ্যাঁ (SOFTNET-PB DP এর সাথে) |
| ডিপি স্লেভ | হ্যাঁ (SOFTNET-PB DP Slave এর সাথে) |
| এস৭ যোগাযোগ | হ্যাঁ (SOFTNET-PB S7-এর সাথে) |
| FDL উন্মুক্ত যোগাযোগ | হ্যাঁ। |
| সুরক্ষা | আইপি ২০ |
| অপারেটিং তাপমাত্রা | +৫ থেকে +৫৫°সি |
| মাত্রা (H×W×D) | ১১২×১৮×১০১ মিমি |
| ওজন | 0.১৬ কেজি |
| উৎপত্তি দেশ | জার্মানি |
সিপি ৫৬২২-এর মূল্য হল এটি যথাযথ সিমেন্স সফটওয়্যার প্যাকেজগুলির সাথে সংযুক্ত হলে এটি সমর্থন করে এমন যোগাযোগ পরিষেবাগুলির বিস্তৃততা।কোন পরিষেবাগুলির জন্য কোন সফ্টওয়্যার প্রয়োজন তা বোঝা হার্ডওয়্যারটি একা কী সরবরাহ করে এবং কী অতিরিক্ত লাইসেন্সিং প্রয়োজন তা স্পষ্ট করতে সহায়তা করে:
পিজি/ওপি যোগাযোগঅতিরিক্ত সফটওয়্যার লাইসেন্স ছাড়াই কার্ডের বেসিক ড্রাইভার দ্বারা সরবরাহ করা হয়। এটি STEP 7 (ক্লাসিক), TIA পোর্টাল, ড্রাইভমনিটর, STARTER,এবং সিএমএটিক পিডিএম পিএলসিতে পৌঁছানোর জন্য, ড্রাইভ এবং প্রোগ্রামিং, প্যারামিটারাইজেশন এবং লাইভ মনিটরিংয়ের জন্য স্মার্ট ফিল্ড ডিভাইস।
STEP 7 বা TIA পোর্টাল ইনস্টল করা যে কোন ইঞ্জিনিয়ার, তাদের পিসিতে একটি CP 5622 এবং নেটওয়ার্কে চলমান একটি PROFIBUS ক্যাবল অবিলম্বে PLC প্রোগ্রাম পড়তে এবং লিখতে পারে, পরিবর্তনশীল টেবিল পর্যবেক্ষণ করতে পারে,এবং অ্যাক্সেস ড্রাইভ প্যারামিটার সেট.
প্রোফিবাস ডিপি মাস্টার ক্লাস ১ডিপি স্লেভের সাথে চক্রীয় ডেটা বিনিময়ও নেটিভভাবে সমর্থিত।
এটি এমন একটি যোগাযোগের মোড যা পিসিতে রানটাইম অ্যাপ্লিকেশনটি প্রফিবাস স্লেভের সাথে রিয়েল টাইমে প্রক্রিয়া ডেটা বিনিময় করতে ব্যবহার করে, যা পিএলসি ডিপি মাস্টারের সাথে অভিন্ন।
এসসিএডিএ/এইচএমআই সিস্টেম, ডেটা সংগ্রহের সরঞ্জাম এবং ওপিসি সার্ভারগুলির মতো অ্যাপ্লিকেশনগুলি এই মোডটি ব্যবহার করতে পারে সেন্সর, যন্ত্রপাতি,এবং ড্রাইভ অবস্থা শব্দ PROFIBUS ক্রীতদাস হিসাবে সংযুক্ত.
প্রোফিবাস ডিপি মাস্টার ক্লাস ২রানটাইম চলাকালীন ডায়াগনস্টিক এবং প্যারামিটারাইজেশনের জন্য অ্যাসাইক্লিক অ্যাক্সেসের জন্য SOFTNET-PB DP সফটওয়্যার প্যাকেজ প্রয়োজন।
এই মোডটি যন্ত্রপাতি এবং ড্রাইভের অনলাইন প্যারামিটার পরিবর্তনকে অনুমতি দেয় যখন তারা স্বাভাবিক চক্রীয় ক্রিয়াকলাপে থাকে,যা ফিল্ড ডিভাইস ম্যানেজমেন্ট এবং লাইভ অপারেশনের সময় পরামিতি সামঞ্জস্য করার জন্য ড্রাইভ কমিশনিং সরঞ্জামগুলির জন্য SIMATIC PDM দ্বারা ব্যবহৃত যোগাযোগ মডেল.
এস৭ যোগাযোগ(S7 কন্ট্রোলার এবং PC এর মধ্যে PUT/GET) এর জন্য SOFTNET-PB S7 প্রয়োজন।ডিপি স্লেভ অপারেশনPROFIBUS মাস্টার থেকে চক্রীয় তথ্য গ্রহণের জন্য CP 5622 কে একটি দাস ভূমিকায় স্থাপন করার জন্য SOFTNET-PB DP Slave প্রয়োজন।
শারীরিক ইনস্টলেশনের জন্য পিসি শ্যাসি খুলতে হবে এবং পিসিআইএলই (PCIe) এর যেকোনো উপলব্ধ স্লটে সিপি ৫৬২২ সন্নিবেশ করানো হবে।
কার্ডের নিম্ন-প্রোফাইল ক্রেট স্ট্যান্ডার্ড অর্ধ-উচ্চতা পিসিআইই স্লট ফিট করে; পূর্ণ আকারের ক্ষেত্রে একটি পূর্ণ উচ্চতা ক্রেট নিশ্চিত করা উচিত। 9-পিন ডি-সাব প্রোফিবাস সংযোগকারীটি পিছনের প্যানেল থেকে বেরিয়ে আসে,যেখানে একটি স্ট্যান্ডার্ড PROFIBUS ক্যাবল 9-পিন D-Sub পুরুষ সংযোগকারী সংযুক্ত করা হয়.
PROFIBUS টার্মিনেশন রেজিস্টারগুলি অবশ্যই PROFIBUS ক্যাবল সেগমেন্টের উভয় শারীরিক প্রান্তে সক্ষম করা উচিত ¢ সিপি 5622 এর সংযোগকারী সাধারণত পিসি-এন্ড টার্মিনেশন সরবরাহ করে।
অপারেটিং সিস্টেমের সামঞ্জস্যতা বর্তমান 64-বিট উইন্ডোজ সংস্করণগুলির পাশাপাশি পুরানো 32-বিট পরিবেশগুলি জুড়ে।
সিমেন্স এন্ট্রি আইডি ২২৬১১৫০৩-এর অধীনে একটি আপডেট করা ওএস সামঞ্জস্যের তালিকা পরিচালনা করে, যা ইনস্টলেশনের আগে ব্যবহৃত নির্দিষ্ট উইন্ডোজ সংস্করণের জন্য যাচাই করা উচিত,বিশেষ করে নতুন উইন্ডোজ রিলিজের জন্য যা ড্রাইভার আপডেট প্রয়োজন হতে পারে.
Multiple CP 5622 cards can be installed in the same PC simultaneously — relevant for multi-network engineering workstations serving as PROFIBUS commissioning hubs on projects with multiple independent PROFIBUS segments that must be accessed from the same laptop or desktop.
প্রশ্ন ১ঃ পিএলসি প্রোগ্রামিংয়ের জন্য সিপি ৫৬২২ কে STEP ৭ বা টিআইএ পোর্টালের সাথে ব্যবহার করার জন্য কি কোন অতিরিক্ত সফটওয়্যার প্রয়োজন?
প্রাথমিক পিজি/ওপি যোগাযোগের জন্য √ যা সমস্ত STEP 7 এবং TIA পোর্টাল প্রোগ্রামিং, পর্যবেক্ষণ,এবং অনলাইন ডায়াগনস্টিকের কাজ ✓ কার্ডের নিজস্ব ড্রাইভার প্যাকেজ এবং STEP 7 / TIA পোর্টাল ছাড়াও কোন অতিরিক্ত সফটওয়্যার প্রয়োজন হয় না.
ড্রাইভারটি উইন্ডোজের মাধ্যমে ইনস্টল করে এবং সিমেন্স ইঞ্জিনিয়ারিং সরঞ্জামগুলির জন্য প্রোফিবাস ইন্টারফেসের মতো কার্ডটি উপলব্ধ করে।
SOFTNET সফটওয়্যার প্যাকেজ শুধুমাত্র অতিরিক্ত যোগাযোগ পরিষেবার জন্য প্রয়োজন হয় (ডিপি মাস্টার / দাস রানটাইম,S7 যোগাযোগ PUT/GET) স্ট্যান্ডার্ড ইঞ্জিনিয়ারিং সফটওয়্যার ফাংশনের বাইরে রানটাইম অ্যাপ্লিকেশন বা নির্দিষ্ট ডায়াগনস্টিক সরঞ্জাম দ্বারা ব্যবহৃত হয়.
প্রশ্ন ২ঃ কার্ডটি PCIe X1, X4, X8 এবং X16 স্লটগুলির সাথে ফিট করে। একটি বড় স্লট ব্যবহার করে কোনও পারফরম্যান্স সুবিধা প্রদান করে?
না. পিসিআইই কার্ডের পারফরম্যান্স কার্ডের নিজস্ব ইন্টারফেস ডিজাইনের দ্বারা নির্ধারিত হয়, এটি ইনস্টল করা স্লটের প্রস্থ দ্বারা নয়।
সিপি ৫৬২২ একটি পিসিআইই এক্স১ ইন্টারফেস ব্যবহার করে, যা ১২ এমবিট/সেকেন্ড পর্যন্ত সমস্ত ডেটা রেটে প্রোফিবাসের জন্য পর্যাপ্ত ব্যান্ডউইথ প্রদান করে।
এটি একটি এক্স 4 বা এক্স 16 স্লটে ইনস্টল করা কার্ডটি প্রকৃতপক্ষে ব্যবহারের চেয়ে বেশি শারীরিক স্লট ব্যবহার করে ¢ এটি যান্ত্রিক এবং বৈদ্যুতিকভাবে সামঞ্জস্যপূর্ণ এবং উভয় দিকের কর্মক্ষমতাকে প্রভাবিত করে না।
প্রশ্ন 3: CP 5622 কি ল্যাপটপের সাথে ব্যবহার করা যায়, নাকি শুধুমাত্র ডেস্কটপ পিসিতে?
সিপি ৫৬২২ এর জন্য একটি অভ্যন্তরীণ পিসিআইই স্লট প্রয়োজন, যা ডেস্কটপ পিসি এবং ওয়ার্কস্টেশনে পাওয়া যায় তবে স্ট্যান্ডার্ড ল্যাপটপগুলিতে নয় (যার মধ্যে পিসিআইই মিনি, এম।2, অথবা থান্ডারবোল্ট ইন্টারফেসের পরিবর্তে) ।
ল্যাপটপ প্রোফিবাস সংযোগের জন্য, সিমেন্স সিপি 5711 (ইউএসবি থেকে প্রোফিবাস অ্যাডাপ্টার) বা ইউএসবি বা থান্ডারবোল্টের মাধ্যমে সংযোগকারী বাহ্যিক ইন্টারফেস ডিভাইস সরবরাহ করে।
CP 5622 হল স্থায়ীভাবে নিয়ন্ত্রণ কক্ষ বা কর্মশালায় ইনস্টল করা স্থির ইঞ্জিনিয়ারিং ওয়ার্কস্টেশন এবং ডেস্কটপ কমিশনিং পিসিগুলির জন্য উপযুক্ত পছন্দ।
প্রশ্ন 4: CP 5622 কি MPI যোগাযোগের পাশাপাশি PROFIBUS DP সমর্থন করে এবং এর মধ্যে কি কোন সীমাবদ্ধতা আছে?
হ্যাঁ, এমপিআই (মাল্টি-পয়েন্ট ইন্টারফেস) হল সিমেন্সের মালিকানাধীন প্রোগ্রামিং এবং যোগাযোগ ইন্টারফেস যা S7-300 এবং পুরোনো সিমরেগ ড্রাইভ দ্বারা স্থানীয়ভাবে ব্যবহৃত হয়।
এমপিআই একই শারীরিক আরএস-৪৮৫ ক্যাবলে প্রফিবাসের মতো চালিত হয় এবং বিভিন্ন হার্ডওয়্যারের পরিবর্তে সফ্টওয়্যার কনফিগারেশন স্তরে নির্বাচন করা হয়।
সিপি ৫৬২২-এর ডি-সাব সংযোগকারীটি প্রোফিবাস এবং এমপিআই সংযোগ উভয়ই পরিচালনা করে। প্রোটোকলটি সিম্যাটিক সফটওয়্যারের ইন্টারফেস কনফিগারেশনে নির্বাচন করা হয়।
মনে রাখবেন যে এমপিআই কম ডেটা রেট (নামমাত্র 12 এমবিট / সেকেন্ড পর্যন্ত, তবে সাধারণত 187.5 কেবিট / সেকেন্ড বা 1.5 এমবিট / সেকেন্ডে বাস্তবে) এবং প্রোফিবাস ডিপি এর চেয়ে কম নোডের সাথে সীমাবদ্ধ,এবং এর ব্যবহার প্রধানত পুরানো S7-300 সিপিইউ সংযোগ এবং ড্রাইভ যোগাযোগ যেখানে PROFIBUS DP কনফিগার করা হয় না.
প্রশ্ন ৫ঃ পিপি ৫৬২২ ডিপি মাস্টার হিসেবে একই সময়ে কতজন প্রোফিবাস স্লেভ পরিচালনা করতে পারে?
একটি PROFIBUS DP মাস্টার হিসাবে, CP 5622 একটি PROFIBUS সেগমেন্টের উপর 125 টি পর্যন্ত অ্যাড্রেসযোগ্য দাস নোড সমর্থন করে (প্রোফিবাস স্ট্যান্ডার্ড দ্বারা সংজ্ঞায়িত সর্বোচ্চ) ।
ব্যবহারিক নেটওয়ার্কের আকার সংযুক্ত অ্যাপ্লিকেশনের মোট চক্রীয় ইনপুট / আউটপুট ডেটা কনফিগার, ডেটা রেট এবং আপডেট চক্র সময়ের প্রয়োজনীয়তার দ্বারা সীমাবদ্ধ।
In a typical engineering workstation application — where the CP 5622 is used for commissioning and diagnostics rather than runtime process control — the number of simultaneously active slaves is determined by the scope of the project being worked on rather than by a hard hardware limit.
