| উৎপত্তি স্থল | জার্মানি |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

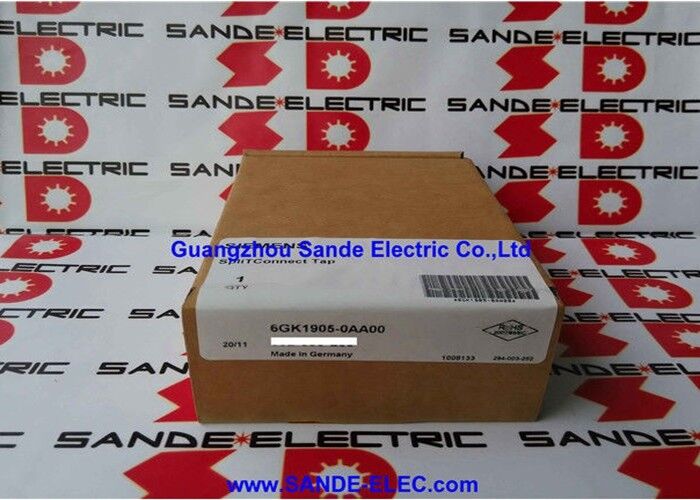

| মডেল নম্বার | 6GK1905-0AA00 |
সেগমেন্ট ট্রাঙ্ক কেবলSiemens 6GK1905-0AA00 হল PROFIBUS PA SpliTConnect TAP — ফিল্ড কানেকশন নোড যা মূল PROFIBUS PA ট্রাঙ্ক কেবল থেকে পৃথক প্রসেস ইন্সট্রুমেন্টগুলিকে শাখা তৈরি করে, কেবল কাটা, জোড়া লাগানো বা ট্রাঙ্ক বাধাগ্রস্ত না করেই।
প্রতিটি TAP ট্রাঙ্ক কেবলের সেই বিন্দুতে মাউন্ট করা হয় যেখানে একটি ফিল্ড ডিভাইস সংযোগের প্রয়োজন হয়, কেবলের ইনসুলেশন ভেদ করতে এবং কন্ডাক্টরগুলির সাথে সংযোগ স্থাপন করতে ইনসুলেশন ডিসপ্লেসমেন্ট প্রযুক্তি ব্যবহার করে, এবং ফিল্ড ডিভাইসের জন্য একটি স্ট্যান্ডার্ডাইজড স্পার সংযোগ পয়েন্ট সরবরাহ করে।
এর ফলে একটি কাঠামোগত, সামঞ্জস্যপূর্ণ এবং যান্ত্রিকভাবে শক্তিশালী PROFIBUS PA সেগমেন্ট অ্যাসেম্বলি তৈরি হয় যা ফ্লো মিটার, প্রেসার ট্রান্সমিটার, লেভেল গেজ, টেম্পারেচার সেন্সর এবং অ্যানালিটিক্যাল ইন্সট্রুমেন্টগুলিকে ডিজিটাল ফিল্ডবাসের সাথে সংযুক্ত করে, যা প্রচলিত T-বক্স বা জংশন বক্স ওয়্যারিংয়ের চেয়ে অনেক কম সময় এবং ঝুঁকিতে সম্পন্ন হয়।
PROFIBUS PA হল PROFIBUS ফিল্ডবাস পরিবারের প্রসেস ইন্সট্রুমেন্টেশন ভ্যারিয়েন্ট, যা IEC 61158-2 দ্বারা ফিজিক্যাল লেয়ারে স্ট্যান্ডার্ডাইজড এবং 1990-এর দশকের মাঝামাঝি থেকে তেল ও গ্যাস, রাসায়নিক, ফার্মাসিউটিক্যাল, জল শোধন এবং খাদ্য ও পানীয় প্রক্রিয়াকরণে ব্যাপকভাবে ব্যবহৃত হচ্ছে।
এটি 31.25 kbit/s গতিতে একটি দুই-তারের কেবলের মাধ্যমে ডিজিটাল যোগাযোগ প্রেরণ করে যা একই সাথে ফিল্ড ইন্সট্রুমেন্টগুলিকে পাওয়ার সরবরাহ করে — প্রচলিত 4-20mA অ্যানালগ ওয়্যারিংকে একই দুই-তারের রুটে এক-এক করে প্রতিস্থাপন করে, সাথে দ্বিমুখী ডিজিটাল যোগাযোগ, ডিভাইস ডায়াগনস্টিকস, প্যারামিটারাইজেশন অ্যাক্সেস এবং প্রতিটি ইন্সট্রুমেন্টের জন্য পৃথক কেবল চালানোর পরিবর্তে একটি একক কেবল জোড়াতে একাধিক ইন্সট্রুমেন্ট সংযোগ করার ক্ষমতা যোগ করে।
TAP-এর ইনসুলেশন ডিসপ্লেসমেন্ট সংযোগ প্রক্রিয়া এর ইনস্টলেশন দক্ষতার মূল চাবিকাঠি।
PROFIBUS PA ট্রাঙ্ক কেবল — একটি শিল্ডেড দুই-তারের টুইস্টেড পেয়ার — কাটা ছাড়াই TAP বডির মধ্য দিয়ে যায়। যখন TAP বন্ধ করা হয়, তখন এর IDC কন্টাক্টগুলি কেবলের বাইরের ইনসুলেশন এবং শীথ ভেদ করে সিগন্যাল কন্ডাক্টরগুলির সাথে সংযোগ স্থাপন করে, একই সাথে বৈদ্যুতিক সংযোগ এবং যান্ত্রিক ধারণ উভয়ই স্থাপন করে।
কোনো স্ট্রিপিং, টিনিং, ক্রিম্পিং বা স্ক্রু ড্রাইভারের প্রয়োজন নেই — সংযোগটি সম্পূর্ণরূপে TAP হাউজিং বন্ধ করার যান্ত্রিক ক্রিয়ার মাধ্যমে তৈরি হয়।
এই সামঞ্জস্য গুরুত্বপূর্ণ: নির্দিষ্টকরণ অনুযায়ী সঠিকভাবে তৈরি IDC সংযোগগুলি প্রতিবার একই নির্ভরযোগ্য যোগাযোগ প্রতিরোধ ক্ষমতা তৈরি করে, যেখানে হাতে স্ট্রিপ করা এবং স্ক্রু-টার্মিনাল সংযোগগুলি ইনস্টলারের কৌশলের উপর ব্যাপকভাবে নির্ভর করে।
| প্যারামিটার | মান |
|---|---|
| সংযোগ পদ্ধতি | ইনসুলেশন ডিসপ্লেসমেন্ট (IDC), কেবল স্ট্রিপিং ছাড়াই |
| ডেটা রেট | 31.25 kbit/s |
| সুরক্ষা | IP67 |
| মাত্রা (H×W×D) | 54×84×49mm |
| পরিবেষ্টিত তাপমাত্রা | −40 থেকে +85°C |
| উপাদান | প্লাস্টিক |
| ডিজাইন | সিলিকন-মুক্ত |
| মাউন্টিং | ওয়াল / DIN রেল |
| প্যাকের বিষয়বস্তু | প্রতি প্যাকে 10 ইউনিট |
| ওজন (10-প্যাক) | 2.29 কেজি |
| উৎপাদন দেশ | জার্মানি |
| স্ট্যাটাস | সক্রিয় পণ্য |
SpliTConnect TAP-এর IP67 রেটিং নিশ্চিত করে যে অ্যাসেম্বল করা ডিভাইসটি ধুলোর সম্পূর্ণ প্রবেশ প্রতিরোধ করে (IP6X — ডাস্ট-টাইট) এবং 30 মিনিটের জন্য 1 মিটার গভীরতায় পানিতে অস্থায়ীভাবে ডুবে যাওয়া সহ্য করতে পারে (IPX7)।
এই স্তরের সুরক্ষা TAP-কে সরাসরি ফিল্ডে ইন্সট্রুমেন্ট সংযোগ পয়েন্টগুলিতে প্রসেস প্ল্যান্ট পরিবেশে মাউন্ট করার জন্য উপযুক্ত করে তোলে, সংযোগ নোডের উপর অতিরিক্ত সুরক্ষামূলক ঘেরের প্রয়োজন ছাড়াই।
প্রসেস প্ল্যান্টগুলি ফিল্ড-মাউন্টেড উপাদানগুলির জন্য পরিবেশগত চাপের একটি বিস্তৃত পরিসর উপস্থাপন করে। আউটডোর ইনস্টলেশনগুলি বৃষ্টি, আর্দ্রতা চক্র, তাপমাত্রার চরম অবস্থা এবং সরঞ্জামের ট্রেগুলির মাঝে মাঝে বন্যার সম্মুখীন হয়।
রাসায়নিক প্ল্যান্টের অভ্যন্তরীণ প্রসেস এলাকাগুলিতে স্বাস্থ্যবিধি বা নিরাপত্তা পরিষ্কারের জন্য চাপযুক্ত জল দিয়ে নিয়মিত ধোয়ার ব্যবস্থা থাকতে পারে এবং সংশ্লিষ্ট জলের স্প্রে সমস্ত উন্মুক্ত পৃষ্ঠে পৌঁছাতে পারে।
IP67 রেটিং উভয় পরিস্থিতি কভার করে — TAP-এর সিল করা হাউজিং স্বাভাবিক পরিষ্কার এবং প্রতিকূল আবহাওয়ার সময় অভ্যন্তরীণ সংযোগ পয়েন্টগুলিতে জল এবং দূষক পৌঁছানো প্রতিরোধ করে।
−40 থেকে +85°C অপারেটিং তাপমাত্রা পরিসীমা TAP-এর ব্যবহারযোগ্য পরিবেশকে সাধারণ শিল্প পরিসীমার বাইরে প্রসারিত করে।
−40°C তাপমাত্রায়, TAP আর্কটিক আউটডোর ইনস্টলেশনগুলিতে উত্তপ্ত ঘের ছাড়াই কার্যকর থাকে। +85°C তাপমাত্রায়, এটি চুল্লি, হিট এক্সচেঞ্জার এবং অনুরূপ উচ্চ-তাপমাত্রার সরঞ্জামের কাছাকাছি প্রসেস এলাকায় উচ্চ পরিবেষ্টিত তাপমাত্রা সহ্য করে, ছায়া বা তাপীয় ইনসুলেশনের প্রয়োজন ছাড়াই।
বিস্তৃত পরিসীমা Siemens-এর SpliTConnect সিস্টেমের জন্য প্রসেস প্ল্যান্ট ফোকাসকে প্রতিফলিত করে — প্রসেস ইন্সট্রুমেন্টগুলিকে ঋতু এবং প্রসেস তাপমাত্রার চরম অবস্থার মধ্যে যোগাযোগ বজায় রাখতে হবে, এবং সংযোগ পরিকাঠামোকে ইন্সট্রুমেন্টের পরিবেশগত রেটিংয়ের সাথে মিলতে হবে।
6GK1905-0AA00 সিলিকন-মুক্ত হিসাবে নির্দিষ্ট করা হয়েছে — যার অর্থ হাউজিং, সিল এবং উপাদানগুলিতে ব্যবহৃত উপকরণগুলিতে সিলিকন যৌগ থাকে না।
এটি ফার্মাসিউটিক্যাল উৎপাদন এবং খাদ্য ও পানীয় প্রক্রিয়াকরণে ইনস্টলেশনের জন্য একটি নির্দিষ্ট প্রয়োজনীয়তা, যেখানে পণ্যের প্রবাহে সিলিকন দূষণ পণ্যের গুণমান এবং নিয়ন্ত্রক উদ্বেগের বিষয়।
সিলিকন যৌগগুলি সিলিং উপকরণ এবং গ্যাসকেট থেকে প্রক্রিয়া তরল, উপাদান বা পণ্যের প্যাকেজিংয়ের সংস্পর্শে আসা পৃষ্ঠগুলিতে স্থানান্তরিত হতে পারে এবং ফলস্বরূপ দূষণ সনাক্ত করা কঠিন হতে পারে এবং পণ্যের গুণমান পরীক্ষা বা নিয়ন্ত্রক সম্মতিতে প্রভাব ফেলতে পারে।
পুরো জুড়ে সিলিকন-মুক্ত নির্মাণ নির্দিষ্ট করে, SpliTConnect TAP সংবেদনশীল এলাকায় অতিরিক্ত মূল্যায়ন বা সিলিকন স্থানান্তরের বিরুদ্ধে সুরক্ষামূলক ব্যবস্থার প্রয়োজন ছাড়াই ইনস্টল করা যেতে পারে।
ফার্মাসিউটিক্যাল অ্যাপ্লিকেশনগুলির জন্য যেখানে সুবিধা FDA, EU GMP, বা সমতুল্য নিয়ন্ত্রক কাঠামোর অধীনে কাজ করে, সিলিকন-মুক্ত স্পেসিফিকেশন প্রায়শই একটি ক্রয় প্রয়োজনীয়তা যা সরবরাহকারীর ডকুমেন্টেশনের বিরুদ্ধে যাচাই করা হয়।
6GK1905-0AA00-এর পণ্য স্পেসিফিকেশন স্পষ্টভাবে এই বৈশিষ্ট্যটি চিহ্নিত করে, নিয়ন্ত্রিত পরিবেশের জন্য উপাদানের যোগ্যতা সহজ করে তোলে।
6GK1905-0AA00 TAP একটি সম্পূর্ণ কাঠামোগত ফিল্ডবাস অ্যাসেম্বলি ইকোসিস্টেমের মধ্যে ফিট করে:
সেগমেন্ট ট্রাঙ্ক কেবল(PROFIBUS PA FC কেবল, Siemens টাইপ বা সমতুল্য) সেগমেন্ট হেড থেকে দূরবর্তী টার্মিনেটর পর্যন্ত চলে, যার দৈর্ঘ্য বরাবর প্রতিটি ফিল্ড ডিভাইস অবস্থানে পৃথক TAP সংযুক্ত থাকে।SpliTConnect TAP
(এই ইউনিট) ট্রাঙ্কের সাথে প্রতিটি ইন্সট্রুমেন্টের স্পার টেক-অফ পয়েন্টে সংযোগ করে। প্রতিটি TAP ট্রাঙ্ক কেবল পাস-থ্রু এবং পৃথক ইন্সট্রুমেন্টের জন্য স্পার ড্রপ-অফকে সমর্থন করে।স্পার সংযোগগুলি স্ট্যান্ডার্ড M12 রাউন্ড কানেক্টর ইন্টারফেস (SpliTConnect M12 আউটলেট ইনসার্ট সহ) বা সরাসরি টার্মিনাল সংযোগ ব্যবহার করতে পারে।
SpliTConnect কাপলার
(6GK1905-0AB00) দুটি বা ততোধিক TAP অ্যাসেম্বলিকে একটি কেন্দ্রীয় নোডে সংযুক্ত করে শাখা-পয়েন্ট বা নিউট্রাল-পয়েন্ট টপোলজি সক্ষম করে, যা স্টার বা হাইব্রিড সেগমেন্ট স্ট্রাকচার তৈরি করে যখন ইন্সট্রুমেন্টগুলি ভৌগলিকভাবে ক্লাস্টার করা হয়।SpliTConnect টার্মিনেটর
(নিরাপদ এলাকার জন্য 6GK1905-0AE00, Ex এলাকার জন্য 6GK1905-0AD00) প্রয়োজনীয় 100Ω/1μF টার্মিনেশন নেটওয়ার্ক সহ অ্যাসেম্বল করা সেগমেন্ট কেবলের উভয় শারীরিক প্রান্ত বন্ধ করে দেয়।একসাথে, এই উপাদানগুলি একটি PROFIBUS PA সেগমেন্ট তৈরি করে যা ওয়ার্কশপে প্রি-অ্যাসেম্বল করা, পরীক্ষা করা এবং ফিল্ডে ইনস্টল করা যেতে পারে — ফিল্ড টার্মিনেশন ত্রুটিগুলি হ্রাস করে এবং প্ল্যান্ট লেআউট অপারেশন বা সম্প্রসারণের সময় পরিবর্তিত হলে সহজ সেগমেন্ট পুনর্গঠন সক্ষম করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
IDC সংযোগগুলি কেবলের ইনসুলেশন ভেদ করে এবং কন্ডাক্টরের সাথে সংযোগ স্থাপন করে।
সংযোগটি শারীরিকভাবে সরানো গেলেও, পূর্বের সংযোগ পয়েন্টে ছিদ্রযুক্ত ইনসুলেশন আর্দ্রতা প্রবেশের জন্য একটি সম্ভাব্য দুর্বল স্থান উপস্থাপন করে এবং যদি TAP স্থায়ীভাবে সরানো হয় তবে এটি সিল করা উচিত বা কেবলের অংশটি প্রতিস্থাপন করা উচিত।
বাস্তবে, SpliTConnect TAP ইনস্টল হওয়ার পর সেগমেন্ট থেকে খুব কমই সরানো হয় — যদি কোনও ইন্সট্রুমেন্টের অবস্থান পরিবর্তন হয়, তবে নতুন অবস্থানে একটি নতুন TAP সংযোগ তৈরি করা হয় এবং পুরানো TAP বন্ধ করে দেওয়া হয়।
IDC ধারণাটি একই কেবল পয়েন্টে ঘন ঘন পুনরায় সংযোগের পরিবর্তে ফিল্ড-স্থায়ী ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
প্রশ্ন 2: TAP +85°C পর্যন্ত রেট করা হয়েছে। এটি কি পরিবেষ্টিত তাপমাত্রা এবং কেবলের পৃষ্ঠের তাপমাত্রা উভয়ের জন্য প্রযোজ্য?
+85°C রেটিং TAP-এর ইনস্টলেশন অবস্থানের পরিবেষ্টিত বায়ু তাপমাত্রার জন্য প্রযোজ্য।
ট্রাঙ্ক কেবল নিজেই 31.25 kbit/s সিগন্যাল বহন করে এবং ফিল্ড ইন্সট্রুমেন্টগুলিকে পাওয়ার সরবরাহ করে — কেবলের স্থির-অবস্থার কারেন্ট কম এবং কেবলে তাপ উৎপাদন নগণ্য।
স্বাভাবিক অপারেশনে কেবলের তাপমাত্রা মূলত পরিবেষ্টিত তাপমাত্রা দ্বারা নির্ধারিত হয়, স্ব-উত্তাপ দ্বারা নয়।
তবে, যদি TAP একটি উত্তপ্ত পৃষ্ঠের (একটি পাইপ, ভেসেল ওয়াল, বা সরঞ্জামের পৃষ্ঠ) সাথে লাগানো থাকে যা পরিবেষ্টিত বায়ু তাপমাত্রার উপরে TAP-এ তাপ পরিবহন করে, তবে TAP-এর কার্যকর অপারেটিং তাপমাত্রা পরিবেষ্টিত রিডিংয়ের চেয়ে বেশি হবে এবং +85°C সীমার বিরুদ্ধে মূল্যায়ন করা উচিত।
প্রশ্ন 3: SpliTConnect TAP কি PROFIBUS DP ইনস্টলেশনে ব্যবহার করা যেতে পারে, নাকি শুধুমাত্র PROFIBUS PA-তে?
SpliTConnect TAP বিশেষভাবে PROFIBUS PA-এর জন্য ডিজাইন করা হয়েছে, যা IEC 61158-2 কারেন্ট-মডুলেশন ফিজিক্যাল লেয়ার ব্যবহার করে দুই-তারের কেবলের উপর 31.25 kbit/s গতিতে কাজ করে। PROFIBUS DP সম্পূর্ণ ভিন্ন ডেটা রেটে (12 Mbit/s পর্যন্ত) ভোল্টেজ-মোড RS-485 ফিজিক্যাল লেয়ার ব্যবহার করে ভিন্ন কেবল টাইপের সাথে ভিন্ন বৈশিষ্ট্যযুক্ত ইম্পিডেন্স (PROFIBUS DP-এর জন্য 150Ω বনাম PROFIBUS PA-এর জন্য 100Ω) ব্যবহার করে কাজ করে।
SpliTConnect TAP-এর IDC কন্টাক্ট জ্যামিতি, ইম্পিডেন্স বৈশিষ্ট্য এবং সিগন্যাল হ্যান্ডলিং শুধুমাত্র PROFIBUS PA কেবলের জন্য অপ্টিমাইজ করা হয়েছে এবং PROFIBUS DP কেবলের সাথে ব্যবহার করা উচিত নয়।
প্রশ্ন 4: TAP-এর মাত্রা 54×84×49mm। এটি কীভাবে PROFIBUS PA কেবলের উপর শারীরিকভাবে মাউন্ট করা হয়?
ট্রাঙ্ক কেবল TAP হাউজিংয়ের একটি কেবল এন্ট্রি খোলার মধ্য দিয়ে যায়। যখন হাউজিংটি কেবলের চারপাশে একত্রিত করা হয়, তখন IDC কন্টাক্টগুলি হাউজিং বন্ধ এবং সুরক্ষিত হওয়ার সাথে সাথে ইনসুলেশন ভেদ করে কেবলের কন্ডাক্টরগুলির সাথে সংযোগ স্থাপন করে।
অ্যাসেম্বল করা TAP তখন ওয়াল-মাউন্ট করা যেতে পারে (হাউজিংয়ের মাউন্টিং লগ ব্যবহার করে) বা উপযুক্ত DIN রেল অ্যাডাপ্টার সহ DIN রেল-মাউন্ট করা যেতে পারে।
মাউন্টিং কেবল সংযোগ থেকে স্বাধীন — কেবলটি মাউন্টিংয়ে লোড-বহনকারী নয়, এবং TAP-কে অতিরিক্তভাবে মাউন্টিং পৃষ্ঠে সুরক্ষিত করা উচিত যাতে IDC সংযোগ পয়েন্টে কেবলের উপর যান্ত্রিক চাপ এড়ানো যায়।
প্রশ্ন 5: একটি একক SpliTConnect TAP এর মাধ্যমে কতগুলি ফিল্ড ডিভাইস সংযোগ করা যেতে পারে এবং TAP থেকে ইন্সট্রুমেন্ট পর্যন্ত সর্বোচ্চ স্পার দৈর্ঘ্য কত?
প্রতিটি SpliTConnect TAP একটি ফিল্ড ডিভাইসের জন্য একটি স্পার সংযোগ পয়েন্ট সরবরাহ করে (বা একটি শাখা সাব-সেগমেন্টের সাথে সংযোগকারী একটি SpliTConnect কাপলার নোডের জন্য)।
একই ভৌত অবস্থানে একাধিক ইন্সট্রুমেন্টের জন্য, একাধিক TAP ক্যাসকেড করা যেতে পারে বা একটি কাপলারের মাধ্যমে সংযুক্ত করা যেতে পারে।
ট্রাঙ্ক (TAP) থেকে একটি পৃথক ইন্সট্রুমেন্ট পর্যন্ত সর্বোচ্চ স্পার দৈর্ঘ্য সেগমেন্ট কনফিগারেশন এবং ইন্সট্রুমেন্টের সংখ্যার উপর নির্ভর করে — PROFIBUS PA স্পেসিফিকেশন একটি মোট সেগমেন্ট কারেন্ট বাজেট এবং কেবল দৈর্ঘ্য বাজেট সংজ্ঞায়িত করে যা অবশ্যই পালন করতে হবে।
একটি ব্যবহারিক নির্দেশিকা হিসাবে, ইন্সট্রুমেন্টগুলিতে পৃথক স্পারগুলি সাধারণত স্ট্যান্ডার্ড সেগমেন্ট কনফিগারেশনের জন্য 30 মিটার অতিক্রম করা উচিত নয়, এবং মোট ট্রাঙ্ক কেবল দৈর্ঘ্য সীমা (32টি ইন্সট্রুমেন্ট সহ একটি স্ট্যান্ডার্ড PA সেগমেন্টের জন্য 1,900 মিটার পর্যন্ত) পুরো সেগমেন্ট অ্যাসেম্বলি জুড়ে সম্মান করতে হবে।
