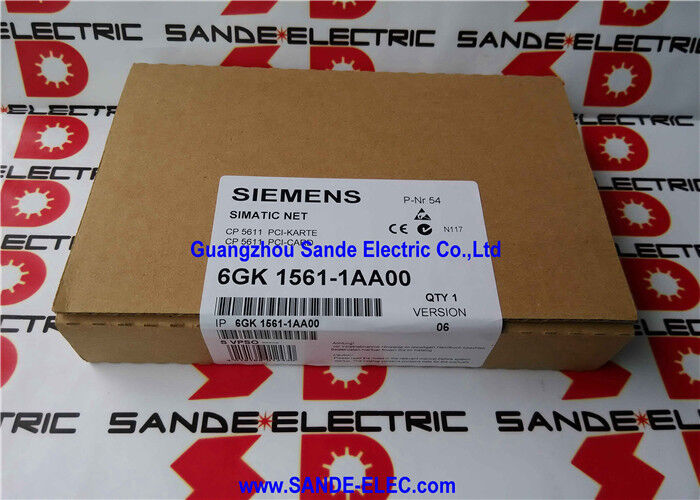

Siemens 6GK1561-1AA00হল CP 5611 — স্ট্যান্ডার্ড ৩২-বিট পিসিআই কমিউনিকেশন প্রসেসর যা একটি ইঞ্জিনিয়ারিং পিসি বা সিমেন্স পিজি (প্রোগ্রামিং ডিভাইস) কে PROFIBUS এবং MPI নেটওয়ার্কের সাথে সংযুক্ত করে।S7-300, S7-400, SIMOREG 6RA70, এবং SINAMICS ড্রাইভগুলির জন্য নির্মিত সিমেন্স অটোমেশন সরঞ্জামের প্রজন্মের জন্য MPI বা PROFIBUS DP ইন্টারফেস সহ, CP 5611 হল সেই কার্ড যা ইঞ্জিনিয়ারিং ওয়ার্কস্টেশনকে বাসে যুক্ত করে — STEP 7 প্রোগ্রামিং, STARTER বা DriveMonitor এর মাধ্যমে ড্রাইভ প্যারামিটার অ্যাক্সেস, SIMATIC PDM এর মাধ্যমে প্রসেস ডিভাইস ম্যানেজমেন্ট, এবং কাস্টম অ্যাপ্লিকেশন ইন্টিগ্রেশনের জন্য FDL SEND/RECEIVE এর মাধ্যমে ওপেন PROFIBUS কমিউনিকেশন সক্ষম করে।
কার্ডের মূল ইঞ্জিনিয়ারিং বৈশিষ্ট্য হল এর বৈদ্যুতিক বিচ্ছিন্নতা এবং সুরক্ষা আর্কিটেকচার।
RS-485 PROFIBUS ইন্টারফেসটি পিসির PCI বাস থেকে ১০০০VDC তে বিচ্ছিন্ন, যা শিল্প প্ল্যান্ট ওয়্যারিং-এ উপস্থিত গ্রাউন্ড লুপ কারেন্ট এবং কমন-মোড ভোল্টেজকে পিসির অভ্যন্তরীণ সার্কিটে পৌঁছাতে বাধা দেয়।
বিচ্ছিন্নতা ছাড়াও, RS-485 পোর্টে একটি ডেডিকেটেড সুরক্ষা সার্কিট রয়েছে যা Ipp = 100A (১০/৭০০µs ওয়েভফর্ম, ৪ kV ITU-T K.20/21 এবং VDE 0433 প্রতি) পর্যন্ত সার্জ কারেন্ট এবং ±১৫ kV ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ সুরক্ষার জন্য রেট করা হয়েছে।
এগুলি পরামর্শমূলক বৈশিষ্ট্য নয় — এগুলি উচ্চ-ক্ষমতার মোটর ড্রাইভ, ওয়েল্ডিং সরঞ্জাম এবং বড় কন্টাক্টরগুলির কাছাকাছি ইনস্টল করা PROFIBUS নেটওয়ার্কগুলির বাস্তবতাকে প্রতিফলিত করে, যেখানে বৈদ্যুতিক পরিবেশে পরিবাহী ট্রানজিয়েন্ট এবং ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ ইভেন্টগুলি অন্তর্ভুক্ত থাকে যা সাধারণ RS-485 ট্রান্সসিভারগুলি সহ্য করতে পারত না।
RS-485 পোর্টে অটো-রিকভারি ওভারকারেন্ট সুরক্ষা একটি নির্দিষ্ট ব্যর্থতার মোডকে সম্বোধন করে: একটি কেবল ত্রুটি বা ভুল ওয়্যারিং যা ডেটা লাইনগুলিতে একটি স্থায়ী ভোল্টেজ প্রয়োগ করে। CP 5611 এর সুরক্ষা সার্কিট পোর্টটিকে স্থায়ী ক্ষতি ছাড়াই ৬০V স্থায়ী ওভারকারেন্ট সহ্য করতে দেয়, এবং অটো-রিকভারি ফাংশন ত্রুটি সরানো হলে স্বাভাবিক অপারেশন পুনরুদ্ধার করে — কার্ড প্রতিস্থাপনের প্রয়োজন ছাড়াই।
মূল স্পেসিফিকেশন
| মান | কার্ডের ধরণ |
|---|---|
| ৩২-বিট PCI (PCI 2.1) | নেটওয়ার্ক ইন্টারফেস |
| ৯-পিন সাব-ডি, PROFIBUS / MPI / PPI | ট্রান্সফার রেট |
| ৯.৬ kbit/s – ১২ Mbit/s | আইসোলেশন ভোল্টেজ |
| ১০০০VDC | সার্জ সুরক্ষা |
| Ipp = ১০০A (১০/৭০০µs, ৪ kV) | ESD সুরক্ষা |
| ±১৫ kV | ওভারকারেন্ট রিকভারি |
| অটো-রিকভারি; ৬০V স্থায়ী | সাপ্লাই |
| +৫VDC, ২.০W | অপারেটিং তাপমাত্রা |
| ০ থেকে +৭০°C | মাত্রা (W×H) |
| ১০২×১৩০মিমি | ওজন |
| ১০০ গ্রাম | উত্তরসূরি |
| ৬GK1561-1AA01 (CP 5611 A2) | PROFIBUS DP বনাম MPI — কার্ড কী সমর্থন করে |
PROFIBUS DP
হল ডিস্ট্রিবিউটেড I/O এবং ড্রাইভ কমিউনিকেশনের জন্য হাই-স্পিড ফিল্ডবাস।১২ Mbit/s পর্যন্ত, এটি PLC এবং ডিস্ট্রিবিউটেড I/O র্যাক (ET 200 সিরিজ), PROFIBUS DP স্লেভ হিসাবে কনফিগার করা ভেরিয়েবল-স্পিড ড্রাইভ, এবং বুদ্ধিমান ফিল্ড ডিভাইসগুলির মধ্যে সাইক্লিক মাস্টার-স্লেভ ডেটা আদান-প্রদানের জন্য প্রোটোকল।
যখন CP 5611 SOFTNET-PB DP সফ্টওয়্যার ইনস্টল করা সহ PROFIBUS DP মাস্টার হিসাবে কাজ করে, তখন একটি পিসি রিয়েল-টাইমে PROFIBUS স্লেভগুলিতে IO ডেটা পড়তে এবং লিখতে পারে — SCADA কানেক্টিভিটি, ডেটা অধিগ্রহণ এবং কাস্টম কমিশনিং সরঞ্জামগুলির জন্য একটি দরকারী ফাংশন।
একটি DP স্লেভ হিসাবে (SOFTNET-PB DP স্লেভ সহ), পিসি একটি PROFIBUS মাস্টার কন্ট্রোলারের ডেটা এক্সচেঞ্জ পার্টনার হিসাবে প্রদর্শিত হয়।
MPI (মাল্টি-পয়েন্ট ইন্টারফেস)
হল সিমেন্সের মালিকানাধীন প্রোগ্রামিং এবং ইন্টার-CPU কমিউনিকেশন প্রোটোকল, যা S7-300 এবং পুরানো S7-400 CPU-গুলির জন্য নেটিভ। CP 5611 MPI নেটওয়ার্কগুলির সাথে সংযোগ স্থাপন করে STEP 7 অনলাইন প্রোগ্রামিং এবং S7-300 CPU-গুলির মনিটরিংয়ের অনুমতি দেয় যেগুলির MPI তাদের প্রাথমিক ইন্টারফেস হিসাবে রয়েছে — বিশেষ করে লিগ্যাসি মেশিনগুলির জন্য যেখানে CPU PROFIBUS-সক্ষম মডেলে আপডেট করা হয়নি।MPI কম ডেটা রেটে (সাধারণত ১৮৭.৫ kbit/s বা ১.৫ Mbit/s) কাজ করে এবং PROFIBUS DP এর চেয়ে কম নোড সমর্থন করে, তবে ইঞ্জিনিয়ারিং অ্যাক্সেসের জন্য যথেষ্ট।
PPI (পয়েন্ট-টু-পয়েন্ট ইন্টারফেস)
হল SIMATIC S7-200 (মাইক্রো-পিএলসি) সিস্টেমের কমিউনিকেশন প্রোটোকল।CP 5611 STEP 7 Micro/WIN প্রোগ্রামিং সফ্টওয়্যার সহ PC-টু-S7-200 কমিউনিকেশনের জন্য PPI সমর্থন করে — S7-200 PLC-গুলির প্রোগ্রামিং এবং মনিটরিং সক্ষম করে যা S7-300/400 অ্যাক্সেসের জন্য ব্যবহৃত একই কার্ড থেকে।
ড্রাইভ কমিউনিকেশন — STARTER এবং DriveMonitor
SINAMICS ড্রাইভ (G120, S120) এবং SIMOREG DC-MASTER 6RA70 ড্রাইভগুলি ইঞ্জিনিয়ারিং অ্যাক্সেসের জন্য PROFIBUS DP সংযোগ সমর্থন করে, এবং CP 5611 এই সরঞ্জামগুলির জন্য প্রয়োজনীয় ফিজিক্যাল পিসি-টু-PROFIBUS লিঙ্ক সরবরাহ করে।
ড্রাইভ কমিশনিং-এ, ইঞ্জিনিয়ার একটি ল্যাপটপ বা ওয়ার্কশপ পিসিতে CP 5611 ইনস্টল করে, ড্রাইভের বাস সংযোগে PROFIBUS কেবল দিয়ে সংযোগ স্থাপন করে, এবং ড্রাইভের প্যারামিটার সেট আপলোড করতে, গাইডড কমিশনিং উইজার্ড চালাতে, মোটর সনাক্তকরণ অটো-টিউন করতে এবং টেস্ট রান চলাকালীন রিয়েল-টাইমে প্রসেস ভ্যালু মনিটর করতে STARTER ব্যবহার করে।
DriveMonitor SIMOREG 6RA70 DC ড্রাইভগুলির জন্য অনুরূপ অ্যাক্সেস সরবরাহ করে।
উভয় সরঞ্জামই PG/OP কমিউনিকেশন লেয়ারের উপর নির্ভর করে যা CP 5611 নেটিভভাবে সরবরাহ করে, সরঞ্জামগুলি ছাড়াও অতিরিক্ত সফ্টওয়্যার লাইসেন্সের প্রয়োজন ছাড়াই।
SIMATIC PDM (প্রসেস ডিভাইস ম্যানেজমেন্ট) বুদ্ধিমান PROFIBUS ফিল্ড ইন্সট্রুমেন্টগুলিতে — ফ্লো মিটার, প্রেসার ট্রান্সমিটার, এবং পজিশনারগুলিতে যা EDD (ইলেকট্রনিক ডিভাইস ডেসক্রিপশন) প্রোফাইল সহ PROFIBUS PA বা PROFIBUS DP সমর্থন করে — একই পদ্ধতি প্রসারিত করে।
CP 5611 PDM এর ডিভাইস কনফিগারেশন এবং ডায়াগনস্টিকস অ্যাক্সেসের জন্য PROFIBUS সেগমেন্টে গেটওয়ে হিসাবে কাজ করে।
PCI স্লট এবং পিসি সামঞ্জস্যতা
কন্ট্রোল রুম এবং মেশিন ক্যাবিনেটে ব্যবহৃত ইন্ডাস্ট্রিয়াল পিসি এবং র্যাক-মাউন্টেড কম্পিউটারগুলি সাধারণত কনজিউমার ডেস্কটপের চেয়ে দীর্ঘ সময় ধরে PCI স্লট ধরে রাখে এবং নির্দিষ্ট ইন্ডাস্ট্রিয়াল মাদারবোর্ড প্ল্যাটফর্মে সেগুলি অন্তর্ভুক্ত করে।
CP 5611 PCIe (PCI Express) স্লটে ফিট করে না — পরবর্তী স্ট্যান্ডার্ড যা বেশিরভাগ আধুনিক মাদারবোর্ডে প্রচলিত PCI কে প্রতিস্থাপন করেছে।
PCIe-ভিত্তিক ইঞ্জিনিয়ারিং ওয়ার্কস্টেশনগুলির জন্য, উত্তরসূরি কার্ড হল CP 5622 (6GK1562-2AA00), যা PCIe X1 ইন্টারফেস ব্যবহার করে এবং সমতুল্য PROFIBUS এবং MPI কানেক্টিভিটি সরবরাহ করে।
FAQ
CP 5611 (6GK1561-1AA00) এবং এর সরাসরি উত্তরসূরি CP 5611 A2 (6GK1561-1AA01) ৩২-বিট PCI স্লট ব্যবহার করে, যা বেশিরভাগ বর্তমান-প্রজন্মের মাদারবোর্ডে অনুপস্থিত।
PCIe স্লট সহ নতুন ইঞ্জিনিয়ারিং ওয়ার্কস্টেশন এবং ল্যাপটপগুলির জন্য, উপযুক্ত কার্ড হল CP 5622 (6GK1562-2AA00), যা PCIe X1 কার্ডের মাধ্যমে একই PROFIBUS DP এবং MPI ফাংশন সরবরাহ করে যা যেকোনো PCIe স্লটে (x1, x4, x8, বা x16) ফিট করে।
CP 5622 ৩২-বিট এবং ৬৪-বিট উভয় উইন্ডোজ অপারেটিং সিস্টেম সমর্থন করে।
প্রশ্ন ২: একটি একক CP 5611 কি একই সাথে PROFIBUS DP এবং MPI উভয় নেটওয়ার্কের সাথে সংযোগ স্থাপন করতে পারে?
না। CP 5611 এর একটি ফিজিক্যাল RS-485 ইন্টারফেস রয়েছে যা একটি একক ৯-পিন সাব-ডি পোর্টের সাথে সংযুক্ত। এটি একবারে একটি নেটওয়ার্কের সাথে সংযোগ স্থাপন করে — হয় একটি PROFIBUS সেগমেন্ট বা একটি MPI সেগমেন্ট।
কার্ডের কমিউনিকেশন মোড (DP বা MPI) SIMATIC NET সফ্টওয়্যারে কনফিগারেশনের সময় সেট করা হয় এবং কেবলটি সংযুক্ত ফিজিক্যাল নেটওয়ার্কের সাথে সঙ্গতিপূর্ণ।
দুটি নেটওয়ার্কের জন্য একই সাথে অ্যাক্সেসের জন্য, দুটি কার্ডের প্রয়োজন।
প্রশ্ন ৩: PLC প্রোগ্রামিংয়ের জন্য STEP 7 এর সাথে CP 5611 ব্যবহার করার জন্য কোন সফ্টওয়্যার প্রয়োজন?
CP 5611 এর নিজস্ব ড্রাইভার প্রয়োজন, যা SIMATIC NET PC সফ্টওয়্যার প্যাকেজে অন্তর্ভুক্ত। ড্রাইভার ইনস্টল করা এবং SIMATIC NET এ কার্ড কনফিগার করার পরে, STEP 7 (ক্লাসিক) স্ট্যান্ডার্ড PG/OP ইন্টারফেসের মাধ্যমে কার্ড অ্যাক্সেস করে — বেসিক PLC প্রোগ্রামিং, মনিটরিং এবং ডায়াগনস্টিকসের জন্য কোনও অতিরিক্ত লাইসেন্সের প্রয়োজন নেই।
অতিরিক্ত SOFTNET প্যাকেজ (SOFTNET-PB DP, SOFTNET-PB S7) কাস্টম পিসি অ্যাপ্লিকেশন থেকে রানটাইম DP মাস্টার/স্লেভ অপারেশন এবং S7 PUT/GET কমিউনিকেশনের জন্য প্রয়োজন।
প্রশ্ন ৪: কার্ডটি ০ থেকে +৭০°C রেট করা হয়েছে। এটি কি একটি কন্ট্রোল ক্যাবিনেটে ব্যবহার করা যেতে পারে যেখানে তাপমাত্রা বেশি হতে পারে?
০-৭০°C অপারেটিং রেঞ্জ কার্ডের অভ্যন্তরীণ অপারেটিং তাপমাত্রার জন্য প্রযোজ্য, যা পিসি চ্যাসিসের ভিতরের পরিবেষ্টিত তাপমাত্রা এবং কার্ডের স্ব-উত্তাপ (২.০W) দ্বারা নির্ধারিত হয়।
গ্রীষ্মকালে বা দুর্বল বায়ুচলাচলযুক্ত ঘেরে কন্ট্রোল ক্যাবিনেটের তাপমাত্রা +৫০°C অতিক্রম করা সাধারণ — যদি কার্ড ধারণকারী পিসিটি এমন ক্যাবিনেটের ভিতরে অবস্থিত হয়, তবে অভ্যন্তরীণ পিসি তাপমাত্রা কার্ডের রেটিং অতিক্রম করতে পারে এবং নির্ভরযোগ্যতার সমস্যা সৃষ্টি করতে পারে।
উচ্চ-তাপমাত্রার পরিবেশের জন্য, কার্ডটি একটি পৃথকভাবে বায়ুচলাচলযুক্ত বা এয়ার-কন্ডিশন্ড পিসি এনক্লোজারে ইনস্টল করা উচিত, অথবা একটি উপযুক্ত থার্মাল রেটিং সহ একটি বিকল্প ইন্ডাস্ট্রিয়াল পিসি প্ল্যাটফর্ম ব্যবহার করা উচিত।
প্রশ্ন ৫: RS-485 পোর্টের সার্জ সুরক্ষা Ipp = ১০০A রেট করা হয়েছে। এটি কি PROFIBUS কেবলের সরাসরি বজ্রপাত থেকে রক্ষা করে?
সার্জ সুরক্ষা সার্কিটটি পরিবাহী ট্রানজিয়েন্টগুলির জন্য ডিজাইন করা হয়েছে যা কেবল শিল্ড এবং সিগন্যাল কন্ডাক্টর বরাবর ভ্রমণ করে — পাওয়ার সরঞ্জামগুলির কাছাকাছি কেবল রানগুলিতে প্ররোচিত বা বহিরাগত কেবল ইনস্টলেশন থেকে একটি ভবনে প্রবেশ করা সার্জের ধরণ।
Ipp = ১০০A (১০/৭০০µs) রেটিং এই পরিস্থিতিগুলির সাধারণ ইমপালস কারেন্টগুলি কভার করে।
কেবল বা কেবল ট্রেতে সরাসরি বজ্রপাত অনেক বেশি শক্তির স্তর জড়িত যা সুরক্ষা সার্কিটের রেটিং অতিক্রম করে।
যে PROFIBUS সেগমেন্টগুলি বাইরে বা বিল্ডিংগুলির মধ্যে চলে, সেগুলির জন্য কার্ডের অন্তর্নির্মিত সুরক্ষা ছাড়াও বিল্ডিং এন্ট্রি পয়েন্টগুলিতে ডেডিকেটেড সার্জ অ্যারেস্টার ইনস্টল করা উচিত।
