| উৎপত্তি স্থল | স্লোভাকিয়া |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6FX2003-0SA17 |

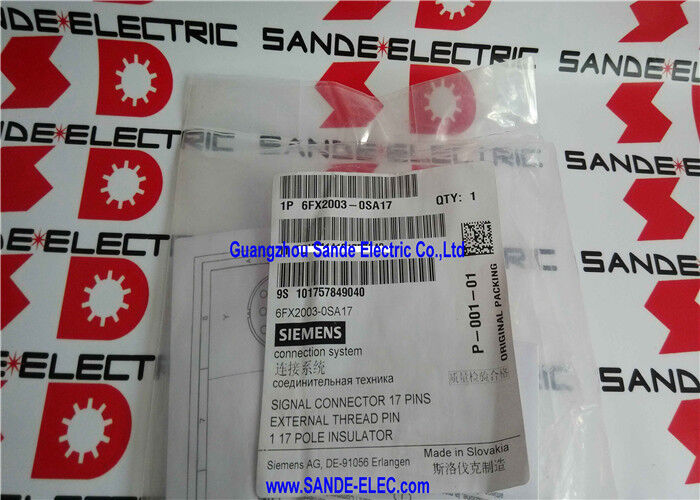

পার্ট নম্বরঃ6FX2003-0SA17
নির্মাতাঃসিমেন্স এজি (স্লোভাকিয়া)
প্রোডাক্ট লাইন:MOTION-CONNECT সেরভো ক্যাবলের আনুষাঙ্গিক
পণ্যের ধরনঃসিগন্যাল সংযোজক কিট (ফিল্ড-ম্যাসেঞ্জার, 17-পোল)
সংযোগের ধরনঃপুরুষ থ্রেড (বাহ্যিক থ্রেড পিন)
পল কাউন্টঃ১৭টি মেরু
কিটের বিষয়বস্তু:
দ্যসিমেন্স 6FX2003-0SA17মোশন-কানেক্ট আনুষাঙ্গিক পরিসীমা থেকে একটি ফিল্ড-ম্যাসেঞ্জার সংযোগকারী কিট। সংযোগকারী, যোগাযোগ উপাদান সংগ্রহ,এবং ক্যাবল টার্মিনেশন হার্ডওয়্যার যা রক্ষণাবেক্ষণ প্রকৌশলী এবং সিস্টেম ইন্টিগ্রেটরকে সঠিক দৈর্ঘ্যের সার্ভো সিগন্যাল ক্যাবলগুলি তৈরি বা মেরামত করতে দেয়সিমেন্সের প্রাক-মোটেড ক্যাবল ক্যাটালগে সীমাবদ্ধ থাকার পরিবর্তে।
একটি SINUMERIK বা SINAMICS সার্ভো ইনস্টলেশনে, সিগন্যাল ক্যাবলগুলি এনকোডার ফিডব্যাক, ব্রেক কন্ট্রোল, তাপমাত্রা সেন্সর,সার্ভো মোটর এবং ড্রাইভ এম্প্লিফায়ার বা সিএনসি মডিউলের মধ্যে অন্যান্য নিম্ন স্তরের সংকেত.
এই ক্যাবলগুলি সাধারণত পূর্ব-সমন্বিত ইউনিট হিসাবে ক্রয় করা হয় যার সাথে সংযোগকারীগুলি ইতিমধ্যে ইনস্টল করা, পরীক্ষিত এবং সুরক্ষিত হয় - একটি নতুন মেশিন বিল্ডের জন্য দ্রুততম এবং সবচেয়ে নির্ভরযোগ্য পদ্ধতি।
কিন্তু যেসব মেশিন বছরের পর বছর ধরে কাজ করছে, তাদের মধ্যে এমন অনেক পরিস্থিতি দেখা দেয় যেখানে একটি প্রাক-মোটেড ক্যাবল সঠিক উত্তর নয়: মেশিনটি সরানো হয়েছে এবং ক্যাবলটি ক্ষণস্থায়ী মেরামতের বাইরে ক্ষতিগ্রস্ত হয়েছে,মূল ক্যাবলটি একটি টাইট ক্যাবল ট্রে দিয়ে কাস্টম-রুট করা হয়েছিল এবং একটি স্ট্যান্ডার্ড দৈর্ঘ্যের প্রতিস্থাপন ফিট হবে না, অথবা তারের প্রসারিত করা প্রয়োজন এবং সঠিক দৈর্ঘ্যের কোন প্রাক-সমন্বিত প্রসারিত পাওয়া যায় না।
এই সমস্ত পরিস্থিতিতে, 6FX2003-0SA17 সংযোজক শেষ সরবরাহ করে - 17-পোল পুরুষ সংযোগকারী সমন্বয় যা সিগন্যাল ক্যাবল সংযোগের মোটর-সাইড বা ড্রাইভ-সাইড সকেটের সাথে মিলিত হয়।
এই কিটটিতে সংযোগকারী হাউজ, দুটি আকারের পিন যোগাযোগ রয়েছে যা MOTION-CONNECT সিগন্যাল ক্যাবলে পাওয়া যায় এমন তারের পরিমাপকে সামঞ্জস্য করতে পারে,এবং দুটি ক্যাবল টেনশন-রিলিফ টার্মিনেশন ক্যাবল বাইরের ব্যাসার্ধ 6 থেকে আবরণ.৫ মিলিমিটার থেকে ১৩ মিলিমিটার।
এই কিট এবং যথাযথ তারের সাহায্যে (MOTION-CONNECT ক্যাবল রেঞ্জ বা এর সমতুল্য) ইঞ্জিনিয়ার ইনস্টলেশনের প্রয়োজনীয় দৈর্ঘ্যের জন্য একটি প্রতিস্থাপন ক্যাবল তৈরি করে।
| প্যারামিটার | মূল্য |
|---|---|
| পল কাউন্ট | 17 |
| সংযোগের ধরন | পুরুষ গহনা (বাহ্যিক গহনা) |
| যোগাযোগের ধরন | পিন (পিন) |
| পিন যোগাযোগ (ছোট) | ১২ × ০.০৮ ০.২২ মিমি |
| পিন যোগাযোগ (বড়) | ১৭ × ০.২০ ০.৫৬ মিমি |
| ক্যাবল সমাপ্তি 1 | 6বাইরের ব্যাসার্ধ ৫.১০ মিমি |
| ক্যাবল সমাপ্তি 2 | 10বাইরের ব্যাসার্ধ ১.১৩ মিমি |
| প্যাকেজের বিষয়বস্তু | ১টি সম্পূর্ণ কিট |
| উৎপত্তি | স্লোভাকিয়া |
| অবস্থা | সক্রিয় |
সিমেন্সের MOTION-CONNECT প্রোগ্রামটি সার্ভো ড্রাইভ এবং সিএনসি ইনস্টলেশনের জন্য সম্পূর্ণ ক্যাবল এবং সংযোগকারী ইকোসিস্টেম জুড়ে।
The 6FX2003 series within MOTION-CONNECT is specifically the signal connector (Signalstecker) family — circular connectors for signal cables as opposed to power connectors for motor power cables (which belong to separate series).
6FX2003-0SA17 এর 17-পোল কনফিগারেশন এনকোডার ফিডব্যাক, সমন্বিত এনকোডার/ব্রেক,এবং অন্যান্য মাল্টি-সিগন্যাল ক্যাবল অ্যাপ্লিকেশন SINUMERIK এবং SINAMICS সার্ভো সিস্টেমে.
6FX2003-0SA17 এর 17 টি মেরুতে একাধিক সিগন্যাল কন্ডাক্টর রয়েছে যা একটি সম্পূর্ণ সার্ভো মোটর ফিডব্যাক ক্যাবল সাধারণত বহন করেঃ A, B,এবং এন (রেফারেন্স) চ্যানেলের জোড়া ইনক্রিমেন্টাল এনকোডার ফিডব্যাকের জন্য (৬টি তার), এনকোডার সাপ্লাই (+5V বা +15V এবং গ্রাউন্ড 2 তার), একটি শূন্য ভোল্ট রেফারেন্স, মোটর অতিরিক্ত তাপমাত্রা সুরক্ষার জন্য তাপ সেন্সর (2 তার),এবং পার্কিং ব্রেক সংকেত (2 তারের) একটি 17-পোল সংযোগকারী মধ্যে ফিট যে একটি সংখ্যা দ্রুত যোগ করা.
সঠিক পিন বরাদ্দ নির্দিষ্ট মোটর এবং ড্রাইভ সমন্বয় উপর নির্ভর করে এবং প্রতিটি অ্যাপ্লিকেশন জন্য SINUMERIK / SINAMICS তারের ডকুমেন্টেশনে সংজ্ঞায়িত করা হয়।
6FX2003-0SA17 কিটে দুটি তারের গ্যাজ রেঞ্জের পিন যোগাযোগ রয়েছে, যা একটি ব্যবহারিক প্রয়োজনীয়তা কারণ সার্ভো সিগন্যাল ক্যাবলগুলি কন্ডাক্টর ক্রস-সেকশনে অভিন্ন নয়ঃ
0.08 ০.২২ মিমি2 যোগাযোগ (12 টুকরা):এই সূক্ষ্ম পরিচিতিগুলি পাতলা কন্ডাক্টরগুলি পরিচালনা করে typically সাধারণত এনকোডার এ / বি / এন চ্যানেল, সিরিয়াল এনকোডার ডেটা লাইন এবং তাপীয় সেন্সর সংকেতগুলির জন্য সংকেত জোড়া।পৃথক কন্ডাক্টর ক্রস সেকশন প্রায়ই 0 মধ্যে পড়ে.08 ০.১৪ মিলিমিটার।
বড় কন্ডাক্টরের সাথে কম আকারের পরিচিতি ব্যবহার করে, অথবা ছোট কন্ডাক্টরের সাথে খুব বড় পরিচিতি ব্যবহার করে,অস্থায়ী ক্রাম্প তৈরি করে যা মেশিন টুল পরিবেশের কম্পন এবং তাপীয় চক্রের অধীনে ব্যর্থ হয়.
0.২০.০.৫৬ মিমি ২.১৭ টুকরাঃবৃহত্তর পরিচিতিগুলি ভারী কন্ডাক্টরকে সামঞ্জস্য করে √ এনকোডার সাপ্লাই পাওয়ার তারগুলি (যা তারের দৈর্ঘ্যের উপর সাপ্লাই ভোল্টেজ ড্রপ সীমাবদ্ধ করতে 0.25 √ 0.35 মিমি 2 হতে পারে), ব্রেক সাপ্লাই তারগুলি,এবং অন্যান্য কন্ডাক্টর যারা দীর্ঘ দূরত্বের উপর ছোট স্রোত বহন করে যেখানে সামান্য বৃহত্তর ক্রস-সেকশন নির্ভরযোগ্যতা উন্নত করে.
ডুয়াল-কন্টাক্ট সরবরাহের মাধ্যমে একটি কিট বিভিন্ন তারের গ্যাজেজের জন্য পৃথক সংযোগকারী কিটগুলির প্রয়োজন ছাড়াই মোশন-কানেক্ট সিগন্যাল ক্যাবল পরিবারের বিভিন্ন ধরণের তারের পরিবেশন করতে পারে।
দুটি ক্যাবল টেনশন-রিলিফ টার্মিনেশনের অন্তর্ভুক্তি (6.5 ′′ 10mm এবং 10.1 ′′ 13mm বাইরের ব্যাসার্ধের পরিসীমা) বাইরের ব্যাসার্ধের দিক থেকে MOTION-CONNECT সিগন্যাল ক্যাবলের বৈচিত্র্যকে প্রতিফলিত করেঃ
পাতলা সিগন্যাল তারের (শুধুমাত্র এনকোডার ফিডব্যাক, ব্রেক বা তাপ পরিবাহী ছাড়া) সাধারণত বাইরের ব্যাসার্ধ 6.5 ′′ 9 মিমি পরিসীমা থাকে ′′ ছোট টেনশন ত্রাণ এগুলি ফিট করে।
সংমিশ্রিত ক্যাবল (একটি জ্যাকেটে এনকোডার + ব্রেক + তাপ) এবং অতিরিক্ত কন্ডাক্টর বা আরও ভারী শেল্ডিং সহ ক্যাবলগুলি 10 ′′ 13 মিমি বাইরের ব্যাসার্ধে পৌঁছতে পারে ′′ বৃহত্তর টেনশন ত্রাণ এগুলিকে সামঞ্জস্য করে।
কিটটিতে উভয় স্ট্রেন রিলিফ থাকার অর্থ ইঞ্জিনিয়ারটি সমাবেশের সময় নির্দিষ্ট ক্যাবলের জন্য উপযুক্ত সমাপ্তি নির্বাচন করে,মেরামত শুরু করার আগে একটি পৃথক আনুষাঙ্গিক অংশ অর্ডার করার পরিবর্তে.
প্রশ্ন 1: 6FX2003-0SA17 একটি ক্ষেত্র-সম্মেলন কিট বা একটি সমাপ্ত সংযোগকারী?
এটি একটি ক্ষেত্র-সম্মিলন কিট ✓ সংযোগকারী একত্রিত করার জন্য উপাদান, একটি সমাপ্ত, ব্যবহারের জন্য প্রস্তুত সংযোগকারী নয়। প্রকৌশলী অন্তর্ভুক্ত হাউজিং, পিন যোগাযোগ,এবং ক্যাবল শেষে সংযোগকারী নির্মাণের জন্য চাপ ত্রাণ.
এর জন্য নির্দিষ্ট পিন যোগাযোগের আকারের জন্য উপযুক্ত ক্রাম্পিং সরঞ্জাম প্রয়োজন (0.08 ′′ 0.22 মিমি 2 এবং 0.20 ′′ 0.56 মিমি 2), সংযোগকারী সমাবেশ জ্ঞান,এবং অ্যাপ্লিকেশনের জন্য নির্দিষ্ট পিন বরাদ্দ সঙ্গে পরিচিত.
যান্ত্রিকদের জন্য যারা নিয়মিত তাদের নিজস্ব তারগুলি একত্রিত করে, কিটটি সহজ। মাঝে মাঝে ব্যবহারের জন্য, সিমেন্সের প্রাক-সম্মিলিত তারের ক্যাটালগ (6FX2 এবং 6FX5 সিরিজের তারগুলি) সমাপ্ত,পরীক্ষিত বিকল্প.
প্রশ্ন 2: এই কিটের পিন যোগাযোগের জন্য কোন ক্রিম্পিং সরঞ্জাম প্রয়োজন?
সিমেন্স মোশন-কানেক্ট ডকুমেন্টেশনে প্রতিটি যোগাযোগের আকারের জন্য উপযুক্ত ক্রাম্প সরঞ্জামগুলি নির্দিষ্ট করা হয়েছে।
০.০৮-০.২২ মিমি ব্যাসার্ধের যোগাযোগের জন্য,একটি নির্দিষ্ট যোগাযোগ জ্যামিতি জন্য সঠিক ডাই আকার সঙ্গে একটি স্পষ্টতা crimp টুল প্রয়োজন হয় ¢ স্ট্যান্ডার্ড সাধারণ উদ্দেশ্য crimp সরঞ্জাম সাধারণত এই ছোট পরিচিতি জন্য উপযুক্ত নয়.
০.২০ ০.৫৬ মিমি2 পরিচিতিগুলির জন্য, একটি স্ট্যান্ডার্ড শিল্প ক্রিম্প সরঞ্জামটিতে একটি সামঞ্জস্যপূর্ণ ডাই বৃহত্তর পরিসীমা পরিচালনা করে।
নির্দিষ্ট টুল ক্যাটালগ নম্বর সিমেন্সের মোশন-কানেক্ট ক্যাবল সমাবেশ ডকুমেন্টে তালিকাভুক্ত করা হয়েছে।
প্রশ্ন ৩: এই ১৭ মেরু সংযোগকারীটি কোথায় ব্যবহৃত হয়?
6FX2003-0SA17 এর পুরুষ থ্রেড পিন কনফিগারেশন (বাহ্যিক থ্রেড,পিন পরিচিতি) সাধারণত সংযোগকারী যা মোটর বা ড্রাইভ পরিবর্ধক উপর মহিলা-সকেট সংযোগের সাথে মিলিত হয়. সিনুমেরিক এবং সিনামিক্স সিস্টেম ডকুমেন্টেশন প্রতিটি মোটর এবং ড্রাইভ ইন্টারফেসের জন্য সমন্বয় সংযোগকারী লিঙ্গ এবং থ্রেড টাইপ প্রদান করে।
সমগ্র 6FX2003 সিরিজ বিভিন্ন সংযোগকারী কনফিগারেশন জুড়ে; -0SA17 বৈকল্পিকের থ্রেড এবং পিন ওরিয়েন্টেশন নির্দিষ্ট মোটর ফিডব্যাক ইন্টারফেসের সাথে মেলে।
জোড়া দেওয়ার ক্যাবল সংযোগকারী (সকেট পরিচিতি সহ) একটি সকেট/কপলিং নামকরণ সহ 6FX2003 সিরিজের অন্তর্গত।
প্রশ্ন 4: এই সংযোগকারীটি সিমেন্স ছাড়া অন্য মোটর এবং ড্রাইভগুলির সাথে ব্যবহার করা যেতে পারে, অথবা শুধুমাত্র সিমেন্স সিএনইউমেরিক/সিনামিক্স বাস্তুতন্ত্রের মধ্যে?
সংযোগকারীটির শারীরিক বিন্যাস ∙ একটি নির্দিষ্ট থ্রেড টাইপ সহ একটি ১৭ মেরাকার বৃত্তাকার সংযোগকারী ∙ এটি একটি স্ট্যান্ডার্ড শিল্প সংযোগকারী বিন্যাস।
যদি সিমেন্স নয় এমন একটি মোটর বা ড্রাইভ একই শারীরিক সংযোগকারী ইন্টারফেস ব্যবহার করে (একই থ্রেড টাইপ, একই মেরু সংখ্যা, একই যোগাযোগের বিন্যাস), 6FX2003-0SA17 যান্ত্রিকভাবে সামঞ্জস্যপূর্ণ।
যাইহোক, সিমেন্স ব্যতীত সরঞ্জামগুলির জন্য পিন বরাদ্দটি সেই সরঞ্জামগুলির ডকুমেন্টেশন এবং সংকেত সামঞ্জস্যতা (ভোল্টেজ স্তর,সিগন্যালের ধরন) স্বতন্ত্রভাবে যাচাই করতে হবে.
সিমেন্সের বাস্তুতন্ত্রের মধ্যে, সংযোগকারী ইন্টারফেস এবং পিন বরাদ্দ MOTION-CONNECT এবং SINUMERIK সিস্টেম ডকুমেন্টেশনে সম্পূর্ণরূপে নথিভুক্ত।
প্রশ্ন ৫ঃ কিটটিতে একটি ব্যাপ্তিতে ১৭টি পিন কন্টাক্ট রয়েছে এবং অন্য ব্যাপ্তিতে ১২টি পিন কন্টাক্ট রয়েছে ∙ এর মানে কি ১৭টি পল একই আকারের কন্টাক্ট ব্যবহার করে না?
ঠিক আছে, ১৭ পোলের হাউজিং ১৭ টি পর্যন্ত যোগাযোগের জায়গা দেয়, কিন্তু একটি নির্দিষ্ট ক্যাবল অ্যাপ্লিকেশনে কন্ডাক্টর গেজের উপর নির্ভর করে বিভিন্ন পলে বিভিন্ন যোগাযোগের আকার ব্যবহার করা যেতে পারে।
কিটটি সূক্ষ্ম কন্ডাক্টরদের জন্য 12 টি পরিচিতি সরবরাহ করে (0.08 ′′ 0.22 মিমি 2) এবং মাঝারি কন্ডাক্টরদের জন্য 17 টি পরিচিতি দেয় (0.20 ′′ 0.56 মিমি 2),একটি সাধারণ MOTION-CONNECT সিগন্যাল ক্যাবলে যোগাযোগের জনসংখ্যাকে কভার করে, ইঞ্জিনিয়ারকে যোগাযোগের পূর্ব-সরঞ্জাম করার প্রয়োজন ছাড়াই.
যে কোন একক মেশিনে, প্রকৌশলী প্রতিটি পৃথক কন্ডাক্টরের জন্য উপযুক্ত যোগাযোগের আকার নির্বাচন করে,এনকোডার সিগন্যাল জোড়া জন্য ছোট পরিচিতি এবং সরবরাহ এবং ব্রেক কন্ডাক্টর জন্য বড় পরিচিতি ব্যবহার করে ️ কিট এর বিষয়বস্তু এক প্যাকেজ উভয় চাহিদা আচ্ছাদন আকারের হয়.
