12 পিন পিএলসি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার সিগন্যাল সংযোগকারী 6FX2003-OSA12

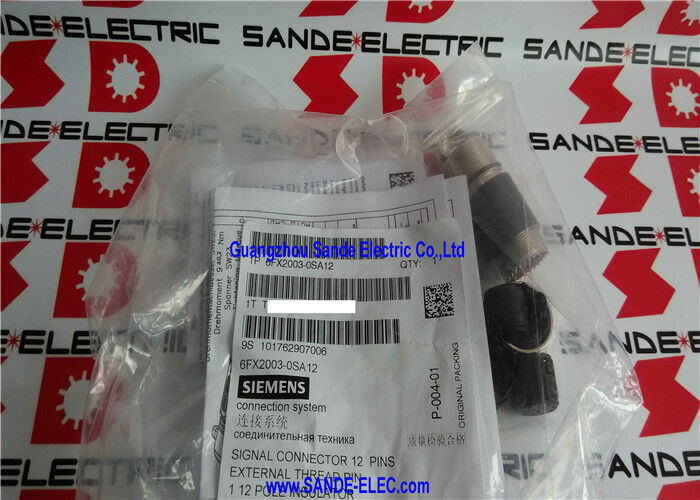

Siemens 6FX2003-0SA12 সিগন্যাল কানেক্টর

ওভারভিউ

The 6FX2003-0SA12 একটি 12-পোল সিগন্যাল কানেক্টর পুরুষ থ্রেড পিন সংস্করণে। Siemens পণ্যের ডেটা এটিকে 1 × 12-পোল ইনসুলেটর, 0.08–0.22 মিমি² কন্ডাক্টরের জন্য 12 পিন কন্টাক্ট, 0.20–0.56 মিমি² কন্ডাক্টরের জন্য 12 পিন কন্টাক্ট, এবং 6.5 থেকে 10 মিমি এবং 10.1 থেকে 13 মিমি তারের ব্যাসের জন্য 2 কেবল টার্মিনাল, 1 ইউনিট.

Siemens সাপোর্ট এবং ডেটাশিট তালিকা এটিকে একটি সক্রিয় ইলেকট্রনিক্স মডিউল হিসাবে নয়, বরং একটি সিগন্যাল-কানেক্টর আনুষঙ্গিক হিসাবেও উপস্থাপন করে।

এই কানেক্টরটি সেখানে ব্যবহৃত হয় যেখানে ইনস্টল করা কেবল সিস্টেমে 12-পোল সিগন্যাল ইন্টারফেসের পুরুষ থ্রেড পিন সংস্করণের প্রয়োজন হয়।

কেবল প্রতিস্থাপন এবং মেশিন সার্ভিসিংয়ের কাজে, সেই যান্ত্রিক পার্থক্যটি পোল সংখ্যার মতোই গুরুত্বপূর্ণ, কারণ সংযোগকারী পাশের এবং কেবল অ্যাসেম্বলির কাঠামো সঠিক কানেক্টর প্রকারের উপর নির্ভর করে। একই কানেক্টর স্টাইল বজায় রাখা মূল সিগন্যাল-সাইড সংযোগ বিন্যাস সংরক্ষণ করতে সাহায্য করে।

টেকনিক্যাল ডেটা

অ্যাপ্লিকেশন মান

এই কানেক্টরটি সিগন্যাল-কেবল টার্মিনেশন, সেন্সর বা এনকোডার কেবল অ্যাসেম্বলি, মোশন/কন্ট্রোল হারনেস প্রতিস্থাপন, এবং Siemens কানেক্টর-সিস্টেম রক্ষণাবেক্ষণ এর জন্য উপযুক্ত যেখানে মূল ইন্টারফেসে পুরুষ থ্রেড পিন সংস্করণের প্রয়োজন হয়।

যেহেতু এতে সঠিক ইনসুলেটর, পিন কন্টাক্ট এবং কেবল টার্মিনাল অন্তর্ভুক্ত রয়েছে, তাই এটি মিলযুক্ত যান্ত্রিক যন্ত্রাংশ সহ সম্পূর্ণ কানেক্টর-এন্ড অ্যাসেম্বলি সমর্থন করে।

যেখানে ইনস্টল করা মেশিন ইতিমধ্যেই এই কানেক্টর পরিবার ব্যবহার করে, সেখানে একই মডেল দিয়ে এটি প্রতিস্থাপন করা মূল সংযোগ কাঠামো এবং কেবল-এন্ড লেআউট সংরক্ষণ করতে সাহায্য করে।

এটি সেই সিস্টেমগুলিতে গুরুত্বপূর্ণ যেখানে কানেক্টর নিজেই একটি সংজ্ঞায়িত সিগন্যাল-কেবল স্ট্যান্ডার্ডের অংশ, কেবল একটি সাধারণ ফিল্ড প্লাগ নয়।

নির্বাচন নোট

প্রধান পরীক্ষাগুলি হল 12-পোল প্রয়োজনীয়তা, পুরুষ থ্রেড পিন কানেক্টর স্টাইল, সমর্থিত তারের ক্রস-সেকশন, এবং তারের বাইরের ব্যাসের পরিসীমা.

এই বিবরণগুলি নির্ধারণ করে যে কানেক্টরটি তারের সাথে সঠিকভাবে ফিট হবে কিনা এবং সিস্টেমে উদ্দিষ্ট প্রতিপক্ষের সাথে সংযোগ স্থাপন করবে কিনা।

FAQ

প্রশ্ন 1: 6FX2003-0SA12 কী?
এটি একটি 12-পোল Siemens সিগন্যাল কানেক্টর পুরুষ থ্রেড পিন সংস্করণে। Siemens পণ্যের ডেটা প্যাকেজে ইনসুলেটর, দুটি পিন-কন্টাক্ট আকারের গ্রুপ এবং কেবল-টার্মিনাল যন্ত্রাংশ তালিকাভুক্ত করে, তাই এটি সম্পূর্ণ সিগন্যাল-কানেক্টর অ্যাসেম্বলি বা প্রতিস্থাপনের জন্য উদ্দিষ্ট।

প্রশ্ন 2: এটি একটি সকেট-স্টাইলের কানেক্টর থেকে কীভাবে আলাদা?
এই মডেলটি পুরুষ থ্রেড পিন সংস্করণ, সকেট সংস্করণ নয়। এই পার্থক্যটি কানেক্টরের সংযোগকারী দিককে প্রভাবিত করে এবং তার এবং এর প্রতিপক্ষের মূল সংযোগ বিন্যাসের সাথে মিলতে হবে। এই পার্থক্যটি মূল পণ্যের পরিচয়ের অংশ।

প্রশ্ন 3: পিন-কন্টাক্ট আকারের পরিসীমা কেন গুরুত্বপূর্ণ?
অন্তর্ভুক্ত পিন কন্টাক্টগুলি 0.08–0.22 মিমি² এবং 0.20–0.56 মিমি² কন্ডাক্টরের জন্য নির্দিষ্ট করা হয়েছে। সঠিক টার্মিনেশন এবং সুরক্ষিত সিগন্যাল সংযোগের জন্য কন্টাক্টের আকার তারের আকারের সাথে মেলানো প্রয়োজন।

এটি কানেক্টর পুনর্গঠন বা কেবল প্রতিস্থাপনের সময় মূল পরীক্ষাগুলির মধ্যে একটি।

প্রশ্ন 4: এই কানেক্টরের জন্য কেবল টার্মিনাল পরিসীমা কেন গুরুত্বপূর্ণ?
এগুলি নির্ধারণ করে যে কোন তারের বাইরের ব্যাসগুলি কানেক্টর অ্যাসেম্বলির ভিতরে সঠিকভাবে ক্ল্যাম্প করা যেতে পারে।

Siemens তালিকাভুক্ত করে 6.5 থেকে 10 মিমি এবং 10.1 থেকে 13 মিমি, যা টার্মিনেশনের পরে সঠিক তারের সমর্থন এবং যান্ত্রিক স্থিতিশীলতা নিশ্চিত করতে সহায়তা করে।

প্রশ্ন 5: অর্ডার করার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা কানেক্টর কোড পরীক্ষা করুন, নিশ্চিত করুন যে সিস্টেমে 12-পোল পুরুষ থ্রেড পিন সংস্করণের প্রয়োজন, কন্ডাক্টরের আকার যাচাই করুন, এবং নিশ্চিত করুন যে তারের ব্যাস তালিকাভুক্ত টার্মিনাল পরিসীমাগুলির একটির সাথে ফিট করে।

এই বিষয়গুলি নির্ধারণ করে যে কানেক্টরটি বিদ্যমান কেবল অ্যাসেম্বলির সাথে মেলে কিনা।
