পাওয়ার সংযোগকারী 6FX2003-OLU00 6FX2 003-OLU00 6FX2OO3-OLUOO

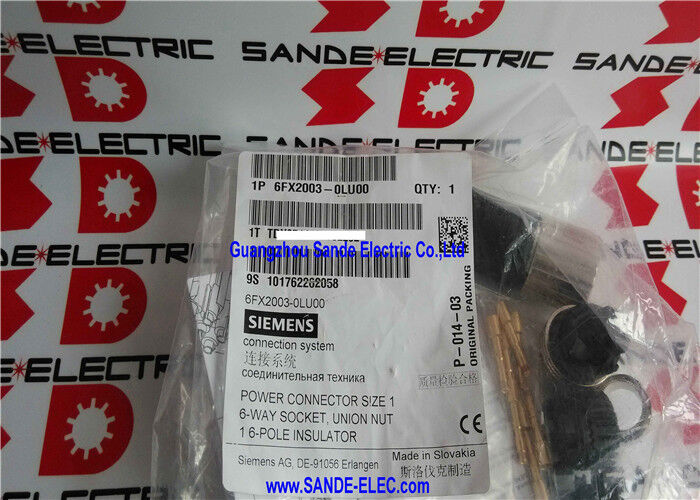

সিমেন্স 6FX2003-0LU00 ∙ MOTION-CONNECT পাওয়ার সংযোগকারী ∙ আকার 1, 6-পোল সকেট স্ক্রু ক্যাপ সহ

পার্ট নম্বরঃ6FX2003-0LU00

ক্রস রেফারেন্সঃ6FX20030LU00

নির্মাতাঃসিমেন্স এজি (জার্মানি)

পণ্যের ধরনঃপাওয়ার কানেক্টর ∙ সার্ভো ড্রাইভ মোটর ক্যাবলের জন্য সকেট ইনসার্ট

প্রোডাক্ট সিরিজঃMOTION-CONNECT এর জন্য

ড্রাইভগুলিকে মোটরগুলির সাথে সংযুক্ত করা

6FX2003-0LU00 হল সাইজ 1,সিমেন্সের MOTION-CONNECT পরিসরের 6-পোল পাওয়ার সংযোগকারী সকেট ∙ একটি সার্ভো ড্রাইভ এম্প্লিফায়ার এবং একটি এসি সার্ভো মোটরের মধ্যে চলা পাওয়ার ক্যাবলটি শেষ করতে ব্যবহৃত জুটি সংযোগকারীএটি একটি ক্ষেত্র-সমাপ্তি উপাদানঃ প্রকৌশলী এই সংযোগকারীটি মোটর ক্যাবলের শেষ প্রান্তে একত্রিত করে, প্লাগ তৈরি করে যা মোটরের পাওয়ার ইনপুট সকেটে সন্নিবেশ করে।

কিটের বিষয়বস্তু এক অংশে একটি সম্পূর্ণ সমাপ্তি সমাধান দেয়ঃ 6-পোল বিচ্ছিন্নকারী হাউজিং, 1 ′′ 2.5 মিমি 2 কন্ডাক্টরগুলির জন্য আটটি সকেট যোগাযোগ,এবং দুইটি ক্যাবল স্ট্রেন রিলিফ ক্ল্যাম্প যা বাইরের ব্যাসার্ধের পরিসীমা 7 জুড়ে.5 ∙12 মিমি এবং 9 ∙15 মিমি। বেতনের পরে স্ক্রু ক্যাপটি আইসোলেটরের উপর লক করে, সমাবেশটি সিল করে এবং টেনশন ত্রাণের ক্ল্যাম্পিং শক্তি সরবরাহ করে।

সিমেন্সের SINUMERIK এবং SINAMICS ড্রাইভ সিস্টেমে, MOTION-CONNECT পাওয়ার ক্যাবল সিস্টেমটি মডিউলার ক্যাবল সমাবেশের অনুমতি দেওয়ার জন্য মানক সংযোগকারী ব্যবহার করে।সংযোগকারীর আকার ∙ আকার ১ ∙ ক্যাবল এবং মোটর পাওয়ার ক্লাসের বর্তমান রেটিং-এর সাথে মেলে. আকার 1 নিম্ন থেকে মাঝারি শক্তি পরিসীমা জুড়ে; উচ্চতর শক্তির মোটর আকার 2 বা আকার 3 সংযোগকারী ব্যবহার করে।

মূল বৈশিষ্ট্যাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ ৬ মেরু মোটর পাওয়ার সংযোগকারী কয়টি কন্ডাক্টর বহন করে?

6-পোল সংযোগকারী তিনটি মোটর ফেজ কন্ডাক্টর (ইউ, ভি, ডাব্লু), সুরক্ষা জমি কন্ডাক্টর (পিই) এবং দুটি ব্রেক কন্ডাক্টর বহন করে (যদি মোটরটিতে একটি ইলেক্ট্রোম্যাগনেটিক ব্রেক থাকে) ।আটটি সকেট পরিচিতি এই সংযোগ স্থাপন, ব্রেক করা বা ব্রেক না করা মোটর ভেরিয়েন্টে অব্যবহৃত অবস্থান খোলা রেখে।

প্রশ্ন ২ঃ ক্যাবল টার্মিনেশনের পরিসীমা 7.512 মিমি এবং 915 মিমি বাইরের ব্যাসার্ধ জুড়ে। কোনটি কোন ক্যাবলের জন্য প্রযোজ্য?

The two cable termination entries are for two different cable outer diameter ranges in the same connector assembly — one clamp accommodates the motor cable (typically the power cable's overall outer jacket, যা তারের ধরণ অনুযায়ী পরিবর্তিত হয়), এবং অন্যটি একটি ভিন্ন তারের বৈকল্পিককে সামঞ্জস্য করে।

প্রশ্ন 3: 6FX2003-0LU00 বিশেষ সরঞ্জাম ছাড়া একত্রিত করা যেতে পারে?

হ্যাঁ. স্ক্রু টাইপ পরিচিতি শুধুমাত্র একটি স্ট্যান্ডার্ড স্লট বা ফিলিপস স্ক্রু ড্রাইভার এবং একটি তারের stripper প্রয়োজন। তারের বাইরের clamps একটি স্ট্যান্ডার্ড স্ক্রু fastener ব্যবহার করে। কোন crimping সরঞ্জাম প্রয়োজন হয়।সিমেন্সের MOTION-CONNECT সমাবেশ নির্দেশাবলী সঠিক সমাপ্তির জন্য কন্ডাক্টর স্ট্রিপ দৈর্ঘ্য এবং স্ক্রু টর্চ নির্দিষ্ট করে.

প্রশ্ন 4: কোন সিমেন্স সার্ভো মোটর সিরিজটি আকার 1 সংযোগকারীর সাথে সামঞ্জস্যপূর্ণ?

আকার 1 সংযোগকারীটি নিম্ন থেকে মাঝারি শক্তি শ্রেণীতে সিনুমেরিক এবং সিনামিক্স-সামঞ্জস্যপূর্ণ সার্ভো মোটরগুলির সাথে ব্যবহৃত হয়। মোটর সিরিজগুলি সাধারণত আকার 1 ব্যবহার করে 1FK7, 1FT7,এবং সম্পর্কিত সিরিজ 1 ¢ 2 দ্বারা পরিবেশন করা ক্ষমতা পরিসীমা মধ্যেমোটরের টার্মিনালের নামকরণ বা নির্দিষ্ট মোটর মডেলের MOTION-CONNECT ক্যাবল অর্ডার ডকুমেন্টেশন থেকে সংযোগকারী আকার নিশ্চিত করুন।

প্রশ্ন 5: 6FX2003-0LU00 সংযোগকারীটি যদি তারের পুনরায় শেষ হয় তবে পুনরায় ব্যবহারযোগ্য?

সকেট পরিচিতিগুলি স্ক্রু-সমাপ্তি টাইপ, যা তারের অপসারণ এবং পুনরায় সন্নিবেশ করার অনুমতি দেয়। তবে,SIEMENS পরামর্শ দেয় যে যদি কন্ডাক্টরটি অতিরিক্ত টর্কযুক্ত হয় বা স্ট্রিপ পয়েন্টে বিচ্ছিন্নতা ক্ষতিগ্রস্থ হয় তবে যোগাযোগগুলি প্রতিস্থাপন করুন. আইসোলেটর হাউজিং পুনরায় ব্যবহারযোগ্য যদি এটি ক্ষতিগ্রস্ত না হয়। সমালোচনামূলক ড্রাইভ সংযোগগুলির জন্য, পুনরায় সমাপ্তির সময় পুরো সংযোগকারী কিটটি প্রতিস্থাপন করা সবচেয়ে নিরাপদ অনুশীলন।
