সিগন্যাল সিমেন্স পিএলসি সংযোগকারী 12 পিন 12 মেরু বিচ্ছিন্নকারী 6FX2003-0SU12

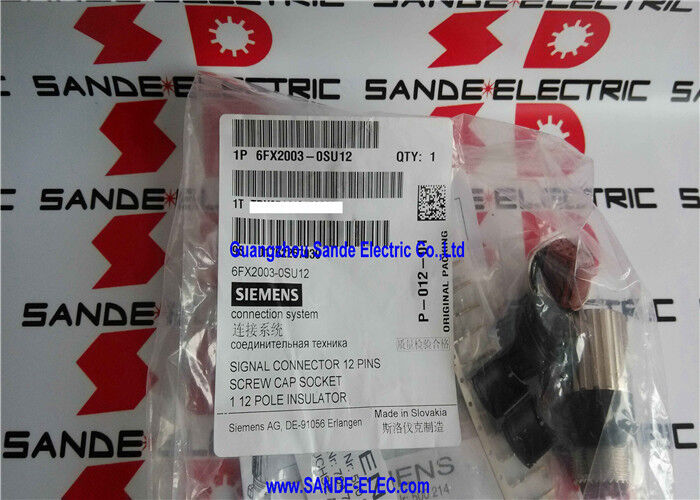

সিমেন্স 6FX2003-0SU12 সিগন্যাল সংযোগকারী

সংক্ষিপ্ত বিবরণ

দ্য6FX2003-0SU12একটি১২-পোল সিগন্যাল সংযোগকারীএকটি হিসাবে সরবরাহইউনিয়ন বাদামের সকেটসংযোগকারী সেট। সিমেন্স প্রোডাক্ট ডেটা এটি সনাক্ত করে১ × ১২ মেরু বিচ্ছিন্নকারী,০.০৮-০.২২ মিমি2 কন্ডাক্টরের জন্য ১২টি যোগাযোগ,০.২০ ০.৫৬ মিমি2 কন্ডাক্টরের জন্য ১২ টি যোগাযোগ, এবং৬.৫ থেকে ১০ মিমি এবং ১০.১ থেকে ১৩ মিমি ব্যাসের দুটি ক্যাবল টার্মিনালপ্যাকেজিংঃ১টি.

এটি একটি সক্রিয় ইলেকট্রনিক উপাদান নয় বরং সিগন্যাল ক্যাবল সমাপ্তির জন্য একটি সংযোগকারী সমাবেশ তৈরি করে।

এই ধরণের সংযোগকারীটি যে কোনও জায়গায় প্রাসঙ্গিক যেখানে মূল সিগন্যাল তারের কাঠামো সংরক্ষণ করা উচিত।

গতি এবং নিয়ন্ত্রণ ব্যবস্থায়, সংযোগকারীটি প্রায়শই এমন একটি বিন্দু যেখানে কন্ডাক্টরের আকার, তারের ব্যাসার্ধ এবং পরিষেবাযোগ্য সমাবেশগুলি মূল হার্ডওয়্যারের সাথে পুরোপুরি মেলে।সঠিক সংযোগকারী সেট ব্যবহার করে সিগন্যাল-পার্শ্ব সংযোগ বিন্যাস পরিবর্তন ছাড়া কাঙ্ক্ষিত ক্যাবল ফিট এবং টার্মিনাল সামঞ্জস্য বজায় রাখতে সাহায্য করে.

প্রযুক্তিগত তথ্য

অ্যাপ্লিকেশন মান

এই সংযোগকারীটি ফিট করেসিগন্যাল ক্যাবল একত্রিতকরণ, গতি নিয়ন্ত্রণ শৃঙ্খলা প্রতিস্থাপন, এনকোডার বা ফিডব্যাক সম্পর্কিত ক্যাবল কাজ এবং সাধারণ সিমেন্স নিয়ন্ত্রণ ক্যাবল পরিষেবাযেখানে মূল সংযোগকারী পরিবার বজায় রাখা আবশ্যক। কারণ প্যাকেজটিতে উভয় যোগাযোগের আকারের গ্রুপ এবং উভয় ক্যাবল-টার্মিনাল ব্যাপ্তি অন্তর্ভুক্ত রয়েছে,এটি অনুপযুক্ত সংযোগকারী অংশ মিশ্রিত না করে ব্যবহারিক ক্যাবল পুনর্নির্মাণ সমর্থন করে.

সার্ভিস কাজের ক্ষেত্রে, সংযোগকারীগুলির সঠিক মিল গুরুত্বপূর্ণ কারণ একটি তারের সমাবেশকে যান্ত্রিকভাবে পাশাপাশি বৈদ্যুতিকভাবে ফিট করতে হবে। কেবলমাত্র মেরু গণনা যথেষ্ট নয়ঃকন্ডাক্টর-আকার এবং ক্যাবল-দিয়ামিটার পরিসীমা এছাড়াও ক্যাবল সমাপ্ত হচ্ছে মেলে করতে হবে.

এই কানেক্টর সেটটি সরাসরি সরবরাহকৃত সামগ্রীতে এই প্রয়োজনীয়তাগুলি সম্বোধন করে।

বাছাইকৃত নোট

মূল পয়েন্টগুলি হল১২-পোলের বিন্যাস,সকেট-স্টাইল ইউনিয়ন বাদামের কনফিগারেশন,দুটি তারের আকারের পরিসীমা, এবংদুটি সমর্থিত ক্যাবল ব্যাসার্ধ পরিসীমা.

এই বিবরণগুলি নির্ধারণ করে যে সংযোগকারীটি বিদ্যমান তারের সাথে সঠিকভাবে একত্রিত করা যেতে পারে এবং এটি মূল সংযোগ কাঠামোর সাথে মিলবে কিনা।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: ৬এফএক্স ২০০৩-০এসইউ১২ আসলে কী?
এটি একটিসিমেন্স সিগন্যাল সংযোগকারী সেটমধ্যেইউনিয়ন বাদামের সকেটস্টাইল।

সিমেন্স এটিকে একটি বিচ্ছিন্নকারী, দুটি যোগাযোগের আকারের গ্রুপ এবং দুটি ক্যাবল-টার্মিনাল রেঞ্জের সাথে তালিকাভুক্ত করে, তাই এটি কেবলমাত্র একটি লস হাউজিংয়ের চেয়ে কেবল ক্যাবল-এন্ড সমাবেশ বা সংযোগকারী প্রতিস্থাপনের জন্য ডিজাইন করা হয়েছে।

প্রশ্ন ২ঃ এটি কি সক্রিয় মডিউল নাকি কেবল সংযোগকারী?
এটি একটিসংযোগকারী সমন্বয়, একটি সক্রিয় মডিউল নয়। প্রকাশিত পণ্যের বর্ণনাটি সকেট শরীর, বিচ্ছিন্নকারী, পরিচিতি এবং তারের টার্মিনালগুলিকে কভার করে।

এটি পিএলসি মডিউল, সেন্সর ইন্টারফেস বা ড্রাইভ ইলেকট্রনিক্স উপাদান হিসাবে কাজ করে না।

প্রশ্ন 3: কেন দুটি পরিচিতি আকারের গ্রুপ অন্তর্ভুক্ত করা হয়?
কারণ সংযোগকারীটি দুটি কন্ডাক্টর ক্রস-সেকশন পরিসীমা সমর্থন করেঃ0.08 ০.২২ মিমিএবং0.20 ০.৫৬ মিমি.

এটি তারের সমাবেশে গুরুত্বপূর্ণ, যেহেতু সঠিক ক্রাম্পিং এবং স্থিতিশীল দীর্ঘমেয়াদী সংযোগ মানের জন্য যোগাযোগের তারের আকারের সাথে মিলতে হবে।

প্রশ্ন ৪ঃ কেন ক্যাবল টার্মিনালের ব্যাপ্তি গুরুত্বপূর্ণ?
ক্যাবল টার্মিনালগুলি নির্ধারণ করে যে সংযোগকারীটি কোন ক্যাবল বাইরের ব্যাসার্ধগুলি সঠিকভাবে আবদ্ধ করতে পারে।

সিমেন্স তালিকা6.৫ থেকে ১০ মিমিএবং10.১ থেকে ১৩ মিমিক্যাবলটি সুরক্ষিতভাবে ধরে রাখা এবং সমাবেশের পরে শেষটি যান্ত্রিকভাবে স্থিতিশীল হতে সহায়তা করে।

প্রশ্ন 5: অর্ডার দেওয়ার আগে কী পরীক্ষা করা উচিত?
ইনস্টল সংযোগকারী কোড পরীক্ষা করুন, সিস্টেম একটি প্রয়োজন নিশ্চিত করুন১২ পোল সকেট স্টাইলের সংযোগকারী, যাচাই করুনতারের ক্রস-সেকশন, এবং নিশ্চিত করুন যে তারের ব্যাসার্ধ তালিকাভুক্ত টার্মিনাল পরিসরের মধ্যে পড়ে।

সঠিকভাবে একত্রিত করার জন্য এগুলোই মূল বিষয়।
