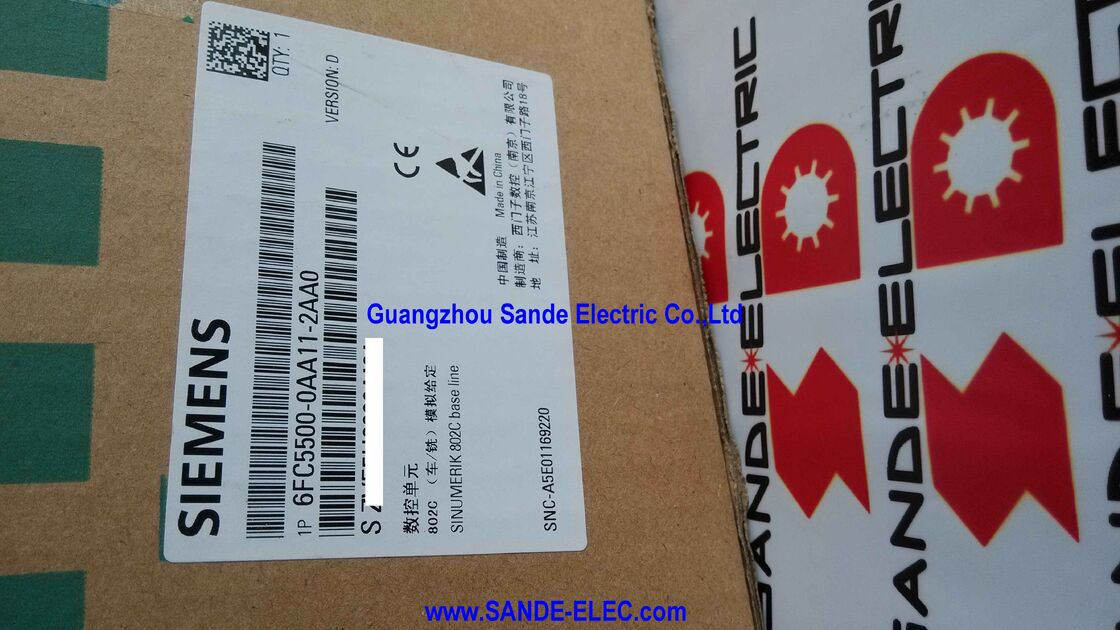

Siemens 6FC5500-0AA11-2AA0 | SINUMERIK 802C বেস লাইন — সম্পূর্ণ CNC বেসিক প্যাকেজ, 3 অ্যানালগ ড্রাইভ + 1 স্পিন্ডল, 48/16 DI/O, অপারেটর প্যানেল + MCP, টুলবক্স এবং লগবুক
সংক্ষিপ্ত বিবরণ
Siemens 6FC5500-0AA11-2AA0 হল SINUMERIK 802C বেস লাইন বেসিক প্যাকেজ — CNC বাজারের একেবারে সর্বনিম্ন সেগমেন্টে সিমেন্সের প্রবেশ, যা উচ্চ-স্তরের SINUMERIK প্ল্যাটফর্মের খরচ বা জটিলতা ছাড়াই সবচেয়ে সহজ মেশিন টুলের অ্যাপ্লিকেশনগুলিতে আসল CNC নিয়ন্ত্রণ আনার জন্য ডিজাইন করা হয়েছে।
"2AA0" প্রত্যয়টি এটিকে 802C বেস লাইনের চীন-বাজার সংস্করণ হিসাবে চিহ্নিত করে, যখন কার্যকারিতা এবং বিষয়বস্তু বিশ্বব্যাপী -1AA0 সংস্করণের সাথে অভিন্ন।
একটি মেশিন টুলকে CNC সিস্টেম হিসাবে কাজ করার জন্য যা প্রয়োজন তা এই প্যাকেজে রয়েছে।
অপারেটর প্যানেল কন্ট্রোল একটি একক কমপ্যাক্ট অ্যাসেম্বলিতে CNC প্রসেসর, PLC, ডিসপ্লে, কীবোর্ড এবং মেশিন কন্ট্রোল প্যানেলকে একীভূত করে — আলাদা কোনো র্যাক নেই, আলাদা কোনো মনিটর নেই, আলাদা কোনো কন্ট্রোলার ইউনিট নেই যা মাউন্ট এবং ওয়্যার করতে হবে।
পেরিফেরাল I/O মডিউলটি 48 ডিজিটাল ইনপুট এবং 16 ডিজিটাল আউটপুট পরিচালনা করে যা মেশিনের সেন্সর, লিমিট সুইচ, সোলেনয়েড এবং মোটর কন্টাক্টরকে CNC এর সাথে সংযুক্ত করে।
টুলবক্স CD-তে কমিশনিং সফ্টওয়্যার এবং ডকুমেন্টেশন রয়েছে। লগবুক সিস্টেমের কনফিগারেশন ইতিহাস ট্র্যাক করে।
SINUMERIK পণ্য শ্রেণিবিন্যাসে "বেস লাইন" অবস্থানটি ইচ্ছাকৃত: এটি সেই মেশিনগুলির জন্য কন্ট্রোল সিস্টেম যাদের CNC ক্ষমতা প্রয়োজন কিন্তু 808D, 828D, বা উচ্চতর প্ল্যাটফর্মে বিনিয়োগকে ন্যায্যতা দিতে পারে না।
একটি ছোট ওয়ার্কশপ যা একটি ম্যানুয়াল লেদকে CNC তে রূপান্তর করছে, একটি ভোকেশনাল ট্রেনিং সেন্টার যা শিক্ষার্থীদের তাদের প্রথম CNC মেশিন দিয়ে সজ্জিত করছে, একটি মেশিন নির্মাতা যারা খরচ-প্রতিযোগিতামূলক বাজারকে লক্ষ্য করছে — এইগুলি সেই পরিস্থিতি যেখানে 802C বেস লাইন ব্যবহারিক অর্থ বহন করে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| প্যাকেজ সামগ্রী |
OPC+MCP, 48/16 DI/O, টুলবক্স, লগবুক |
| ড্রাইভ অক্ষ |
3টি পর্যন্ত অ্যানালগ (±10V) |
| স্পিন্ডল |
1টি অ্যানালগ |
| এনকোডার প্রকার |
TTL / রিজলভার |
| প্রোগ্রামিং |
DIN 66025 (G-কোড) |
| মেশিন প্রকার |
টার্নিং + মিলিং |
| বাজার |
চীন (2AA0 প্রত্যয়) |
| অবস্থা |
বন্ধ |
অ্যানালগ ড্রাইভ ইন্টারফেস — রিট্রোফিট অ্যাপ্লিকেশনগুলিতে বিস্তৃত সামঞ্জস্য
প্রতিটি অক্ষের জন্য 802C বেস লাইনের ±10V অ্যানালগ স্পিড রেফারেন্স আউটপুট হল 1970 থেকে 2000 এর দশক পর্যন্ত সার্ভো ড্রাইভ সিস্টেমের সর্বজনীন ভাষা। সিমেন্স, ইন্ড্রম্যাট, ফ্যানুক, এলমো এবং অন্যান্য অনেক নির্মাতার প্রতিটি অ্যানালগ সার্ভো অ্যামপ্লিফায়ার ±10V-তে সাড়া দেয় — CNC এর আউটপুট ভোল্টেজ ড্রাইভের স্পিড রেফারেন্স কমান্ড করে, এবং মোটরের উপর মাউন্ট করা এনকোডার প্রকৃত অবস্থান CNC-তে রিপোর্ট করে।
এই অ্যানালগ ইন্টারফেস আর্কিটেকচারই 802C বেস লাইনকে রিট্রোফিট বাজারে কার্যকর করে তোলে।
1980-এর দশকে নির্মিত একটি ম্যানুয়াল লেদ যা প্রচলিত ড্রাইভ মোটর সহ, TTL এনকোডার সহ সার্ভো মোটর যুক্ত করে, একটি SIMODRIVE বেস লাইন ড্রাইভ অ্যামপ্লিফায়ার (বা সমতুল্য অ্যানালগ সার্ভো ড্রাইভ) এর সাথে সংযুক্ত করে এবং 802C বেস লাইনকে CNC কন্ট্রোলার হিসাবে ওয়্যারিং করে CNC নিয়ন্ত্রণে আপগ্রেড করা যেতে পারে।
মেশিনটি সম্পূর্ণ NC প্রোগ্রাম এক্সিকিউশন, স্বয়ংক্রিয় সাইকেল নিয়ন্ত্রণ এবং পজিশন নির্ভুলতা লাভ করে — মেশিনটি সম্পূর্ণরূপে প্রতিস্থাপন করার খরচের একটি ভগ্নাংশে।
TTL এনকোডার (ইনক্রিমেন্টাল A/B/Z সিগন্যাল) এবং রিজলভার (অ্যানালগ সাইন/কোসাইন সেন্সর) এর সাথে সামঞ্জস্য হার্ডওয়্যার নির্বাচনকে আরও বিস্তৃত করে।
রিজলভারগুলি সহজাতভাবে শক্তিশালী এবং দূষণ-প্রতিরোধী, প্রায়শই কুল্যান্ট এবং সোয়ার্ফ সহ ওয়ার্কশপ পরিবেশে পছন্দ করা হয়। TTL এনকোডারগুলি ব্যাপকভাবে উপলব্ধ এবং সুপ্রতিষ্ঠিত। উভয়ই 802C বেস লাইনের ফিডব্যাক ইনপুটগুলির সাথে সরাসরি সংযুক্ত হয়।
DIN প্রোগ্রামিং এবং ম্যানুয়াল মেশিন মোড
802C বেস লাইন DIN 66025-এ লেখা প্রোগ্রামগুলি কার্যকর করে — জার্মান জাতীয় মান (যা ISO 6983 এর সাথে অভিন্ন) যা বিশ্বব্যাপী প্রায় সমস্ত CNC মেশিন টুলে ব্যবহৃত G-কোড এবং M-কোড প্রোগ্রামিং ভাষা সংজ্ঞায়িত করে।
অন্য কোনো সিমেন্স CNC, বা ফ্যানুক, মিতসুবিশি, বা বেশিরভাগ অন্যান্য প্রধান CNC প্ল্যাটফর্মে প্রশিক্ষিত একজন প্রোগ্রামার ইতিমধ্যেই DIN 66025 এর মৌলিক বিষয়গুলি জানেন। দ্রুত ট্র্যাভার্সের জন্য G00, লিনিয়ার ফিডের জন্য G01, বৃত্তাকার ইন্টারপোলেশনের জন্য G02/G03, স্পিন্ডল নিয়ন্ত্রণের জন্য M03/M04/M05 — এগুলি সর্বজনীন।
স্ট্যান্ডার্ড G-কোড এক্সিকিউশনের বাইরে, 802C বেস লাইন টার্নিং মেশিনের জন্য বিশেষভাবে ডিজাইন করা একটি "ম্যানুয়াল মেশিন" ব্যবহারকারী ইন্টারফেস সরবরাহ করে।
এই মোডে, কন্ট্রোল অপারেটরকে হ্যান্ডহুইল দিয়ে ম্যানুয়ালি অক্ষগুলি ড্রাইভ করতে দেয় যখন CNC পজিশন ট্র্যাক করে, প্রচলিত অপারেশন এবং NC সাইকেল এক্সিকিউশনের মধ্যে মেশিন সেটআপ পরিবর্তন না করে নির্বিঘ্নে স্যুইচ করে, এবং সম্পূর্ণ NC প্রোগ্রামগুলির পরিবর্তে সহজ সফট কী নির্বাচনের মাধ্যমে ট্রিগার করা পূর্ব-প্রোগ্রাম করা সাইকেলগুলি (টার্নিং, ড্রিলিং, থ্রেড কাটিং) চালায়।
এই ডুয়াল অপারেশন মোড — একই কন্ট্রোলে CNC মেশিন এবং প্রচলিত মেশিন — ছোট-ব্যাচ ওয়ার্কশপগুলিতে বিশেষভাবে মূল্যবান যেখানে বেশিরভাগ কাজ প্রচলিত কিন্তু মাঝে মাঝে জটিল অংশগুলির জন্য CNC নির্ভুলতা প্রয়োজন।
48/16 ডিজিটাল I/O — মেশিন ইন্টিগ্রেশন স্কোপ
802C বেস লাইনের পেরিফেরাল মডিউলের 48 ডিজিটাল ইনপুট এবং 16 ডিজিটাল আউটপুট CNC এবং মেশিন টুলের যান্ত্রিক এবং বৈদ্যুতিক সিস্টেমগুলির মধ্যে সম্পূর্ণ বাইনারি ইন্টারফেস পরিচালনা করে:
48টি ইনপুট ধারণ করে: সমস্ত অক্ষের জন্য রেফারেন্স পয়েন্ট সুইচ (স্টার্টআপে মেশিনকে একটি পরিচিত অবস্থানে ফিরিয়ে আনা), ট্র্যাভেল লিমিট সুইচ (হার্ডওয়্যার লিমিট এবং সফটওয়্যার লিমিট মনিটরিং ইনপুট উভয়ই), স্পিন্ডল ওরিয়েন্টেশন সেন্সর (টুল পরিবর্তনের পজিশনিংয়ের জন্য), কুল্যান্ট লেভেল এবং প্রেসার মনিটরিং, ডোর ইন্টারলক এবং গার্ড মনিটরিং, টুল হোল্ডার ক্ল্যাম্পিং সেন্সর, এবং MCP দ্বারা সরাসরি পরিচালিত নয় এমন অপারেটর প্যানেল ইনপুট।
16টি আউটপুট কমান্ড করে: কুল্যান্ট পাম্প কন্টাক্টর, টুল পরিবর্তন অ্যাকচুয়েটর, স্পিন্ডল ব্রেক, গিয়ার পরিবর্তন সোলেনয়েড, ইন্ডিকেটর ল্যাম্প এবং অ্যালার্ম ডিভাইস।
বেস 48/16 এর বাইরে অতিরিক্ত I/O প্রয়োজন এমন মেশিনগুলির জন্য, বাহ্যিক রিলে প্যানেল বা উপলব্ধ সিরিয়াল ইন্টারফেসের মাধ্যমে সংযুক্ত অতিরিক্ত I/O ডিভাইসগুলির মাধ্যমে সম্প্রসারণ সিস্টেমের সামগ্রিক স্থাপত্যের মধ্যে একটি বিকল্প।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন 1: 6FC5500-0AA11-2AA0 (চীন) এবং 6FC5500-0AA11-1AA0 (বিশ্বব্যাপী) এর মধ্যে পার্থক্য কী?
-2AA0 প্রত্যয়টি SINUMERIK 802C বেস লাইন বেসিক প্যাকেজের চীন অভ্যন্তরীণ বাজার সংস্করণকে নির্দেশ করে।
কার্যকরী বিষয়বস্তু — হার্ডওয়্যার, সফ্টওয়্যার, I/O মডিউল, টুলবক্স, লগবুক — উভয় সংস্করণের মধ্যে অভিন্ন।
পার্থক্যটি সিমেন্সের আঞ্চলিক অর্ডার এবং বিতরণ ব্যবস্থায় রয়েছে: -2AA0 সংস্করণটি সিমেন্সের চীন বিতরণ চ্যানেলের মাধ্যমে বিক্রি হয় এবং চীন বাজারের জন্য টাইপ-অনুমোদিত এবং অভিযোজিত হয়েছে।
চীনের মধ্যে সংগ্রহের জন্য, -2AA0 হল উপযুক্ত অর্ডার নম্বর; আন্তর্জাতিক সংগ্রহের জন্য, -1AA0 ব্যবহৃত হয়। উভয় ভ্যারিয়েন্ট একই ডকুমেন্টেশন এবং প্রযুক্তিগত সহায়তা সংস্থানগুলির সাথে সামঞ্জস্যপূর্ণ।
প্রশ্ন 2: 802C বেস লাইন সর্বোচ্চ কতগুলি পার্ট প্রোগ্রাম ব্লক (NC ধাপ) সংরক্ষণ করতে পারে?
802C বেস লাইনের NC প্রোগ্রাম স্টোরেজ ইচ্ছাকৃতভাবে মেশিন টুলের বাজারের সাথে সামঞ্জস্যপূর্ণ সহজ, কম-জটিল প্রোগ্রামগুলির জন্য তৈরি করা হয়েছে।
সঠিক স্টোরেজ ক্ষমতা SINUMERIK 802C বেস লাইন সিস্টেম ডকুমেন্টেশনে সংজ্ঞায়িত করা হয়েছে, যা পার্ট প্রোগ্রামগুলির জন্য উপলব্ধ নন-ভোলাটাইল মেমরি নির্দিষ্ট করে।
এই কন্ট্রোলের উদ্দেশ্যযুক্ত অ্যাপ্লিকেশন পরিসরের জন্য সাধারণ টার্নিং সাইকেল এবং মিলিং কনট্যুরগুলির প্রোগ্রাম — সহজ শ্যাফ্ট টার্নিং, ফেস মিলিং, ড্রিলিং প্যাটার্ন — সাধারণত মাত্র কয়েকশ ব্লক প্রয়োজন হয়, যা উপলব্ধ স্টোরেজের মধ্যে রয়েছে।
খুব বড় প্রোগ্রাম (CAM দ্বারা তৈরি জটিল কনট্যুর) প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, 802C বেস লাইনের অবস্থান প্রোগ্রামগুলি বিভক্ত করার বা মেশিন টাইপ পুনর্বিবেচনা করার পরামর্শ দেয়।
প্রশ্ন 3: 802C বেস লাইন কি চতুর্থ অক্ষ নিয়ন্ত্রণ করতে পারে — উদাহরণস্বরূপ, একটি মিলিং মেশিনে একটি রোটারি টেবিল?
স্ট্যান্ডার্ড 802C বেস লাইন তিনটি ফিড অক্ষ এবং একটি স্পিন্ডল পর্যন্ত সমর্থন করে।
এই কন্ট্রোল জেনারেশনে চতুর্থ অক্ষের জন্য কোনো সফ্টওয়্যার বিকল্প নেই, SINUMERIK 808D এর বিপরীতে যা একটি অতিরিক্ত অক্ষ বিকল্প সরবরাহ করে।
যদি একটি মিলিং অ্যাপ্লিকেশনের জন্য চতুর্থ অক্ষের প্রয়োজন হয়, তবে উপযুক্ত পছন্দ হল অতিরিক্ত অক্ষ সফ্টওয়্যার বিকল্প সহ 808D মিলিং ভ্যারিয়েন্ট, বা একটি উচ্চ-স্তরের SINUMERIK কন্ট্রোল।
802C বেস লাইন মূলত একটি তিন-ফিড-অক্ষ কন্ট্রোলার।
প্রশ্ন 4: টুলবক্স কি Windows 10 এবং বর্তমান পিসি অপারেটিং সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?
SINUMERIK 802C বেস লাইন টুলবক্স সফ্টওয়্যারটি Windows XP/2000 যুগে তৈরি করা হয়েছিল।
Windows 10 এবং পরবর্তী অপারেটিং সিস্টেমগুলির সাথে সামঞ্জস্য সীমিত হতে পারে বা সামঞ্জস্য মোড সেটিংসের প্রয়োজন হতে পারে।
বর্তমান কম্পিউটার ব্যবহার করে 802C বেস লাইন সিস্টেমের কমিশনিং এবং প্যারামিটারাইজেশনের জন্য, সর্বশেষ টুলবক্স সংস্করণ এবং এর Windows সামঞ্জস্য নোটগুলির জন্য Siemens Industry Online Support পরীক্ষা করার পরামর্শ দেওয়া হয়।
অনেক রক্ষণাবেক্ষণ প্রকৌশলী লিগ্যাসি SINUMERIK 802 সিরিজের কাজের জন্য বিশেষভাবে Windows XP বা Windows 7 সহ একটি ডেডিকেটেড পুরানো ল্যাপটপ বজায় রাখেন।
প্রশ্ন 5: 802C বেস লাইনের সাথে বিশেষভাবে কাজ করার জন্য কোন ড্রাইভগুলি ডিজাইন করা হয়েছে?
SIMODRIVE বেস লাইন ড্রাইভ পরিবার হল 802C বেস লাইনের জন্য সিমেন্সের বিশেষভাবে ডিজাইন করা ড্রাইভ পার্টনার — একটি খরচ-অপ্টিমাইজড অ্যানালগ সার্ভো ড্রাইভ যা 802C বেস লাইন আউটপুট করে একই ±10V সেটপয়েন্ট ইন্টারফেস TTL এনকোডার ফিডব্যাক সহ ব্যবহার করে।
SIMODRIVE বেস লাইন 802C বেস লাইন যে মেশিন টুলের ক্লাস নিয়ন্ত্রণ করে তার জন্য উপযুক্ত ম্যাচ করা পারফরম্যান্স (টর্ক, স্পিড রেঞ্জ, ডাইনামিক রেসপন্স) সরবরাহ করে।
তৃতীয় পক্ষের অ্যানালগ সার্ভো ড্রাইভগুলি ±10V ইনপুট এবং TTL এনকোডার ফিডব্যাক সহ সামঞ্জস্যপূর্ণ, যদি ড্রাইভের পারফরম্যান্স এনভেলপ এবং এনকোডার ইন্টারফেস স্পেসিফিকেশনগুলি নির্দিষ্ট মেশিন অক্ষের জন্য 802C বেস লাইনের প্রয়োজনীয়তার বিরুদ্ধে যাচাই করা হয়।
