| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |

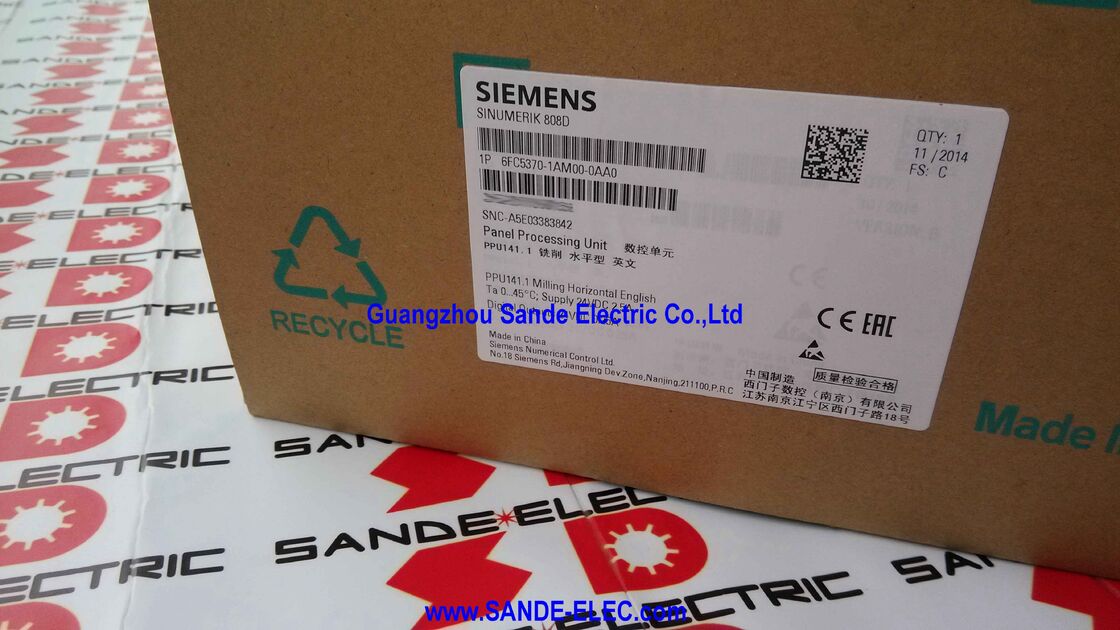

| মডেল নম্বার | 6FC5370-1AM00-0AA0 |
Siemens 6FC5370-1AM00-0AA0 হল SINUMERIK 808D-এর জন্য PPU141.1 মিলিং ভ্যারিয়েন্ট — সিমেন্সের এন্ট্রি-লেভেল সিএনসি কন্ট্রোল প্ল্যাটফর্ম যা সাশ্রয়ী মূল্যের মেশিন টুল অ্যাপ্লিকেশনগুলিতে পেশাদার-গ্রেডের সিএনসি ক্ষমতা নিয়ে আসার জন্য তৈরি করা হয়েছে।
PPU (প্যানেল প্রসেসিং ইউনিট) ধারণাটি সিএনসি কন্ট্রোলার, অপারেটর ডিসপ্লে, মেশিন কীবোর্ড এবং I/O ইন্টারফেসকে একটি একক কমপ্যাক্ট ইউনিটে প্যাকেজ করে যা সরাসরি মেশিন টুলের প্যানেলে মাউন্ট করা হয়।
কোনও পৃথক র্যাক-মাউন্টেড সিএনসি কম্পিউটার নেই, কোনও পৃথক HMI ডিসপ্লে ইউনিট নেই — PPU141.1 হল সম্পূর্ণ সিএনসি ইউনিট, সামনের অংশ সহ।
SINUMERIK পরিবারের শ্রেণিবিন্যাসে, 808D জটিলতা এবং মূল্যের দিক থেকে 828D এবং 840D sl প্ল্যাটফর্মের নিচে অবস্থান করে, তবে এটি মৌলিক SINUMERIK প্রোগ্রামিং ভাষা এবং G-কোড কাঠামো ভাগ করে নেয়।
828D বা 840D প্রোগ্রামিং-এ পরিচিত একজন অপারেটর 808D-এর সাথে একটি ভিন্ন G-কোড উপভাষার উপর পৃথক প্রশিক্ষণের প্রয়োজন ছাড়াই কাজ করেন। 808D-এর জন্য ডিজাইন করা একজন মেশিন নির্মাতা একই DIN 66025 / ISO 6983 প্রোগ্রামিং কনভেনশন ব্যবহার করে পার্ট প্রোগ্রাম এবং মেশিন সাইকেল লেখেন যা SINUMERIK রেঞ্জ জুড়ে প্রযোজ্য — এটি একটি উল্লেখযোগ্য ব্যবহারিক সুবিধা যখন মেশিন নির্মাতারা এমন গ্রাহকদের পরিষেবা দেন যারা তাদের উৎপাদন সুবিধা জুড়ে একাধিক সিমেন্স সিএনসি প্ল্যাটফর্ম ব্যবহার করেন।
মিলিং ভ্যারিয়েন্ট (-AM অর্ডার নম্বরে) মেশিনিং সেন্টার এবং মিলিং মেশিনের জন্য কনফিগার করা হয়েছে — এটি তিনটি লিনিয়ার ফিড অ্যাক্সিস (X, Y, Z) এবং একটি স্পিন্ডেল চ্যানেল সমর্থন করে, যা স্ট্যান্ডার্ড ভার্টিকাল মেশিনিং সেন্টার কনফিগারেশনকে কভার করে।
টার্নিং ভ্যারিয়েন্ট (-AT) লেদ অ্যাপ্লিকেশনের জন্য দুটি ফিড অ্যাক্সিস এবং একটি স্পিন্ডেল সমর্থন করে।
এই পার্থক্যটি PPU-এর প্রি-লোড করা সফ্টওয়্যার কনফিগারেশনে প্রয়োগ করা হয়, হার্ডওয়্যারে নয় — একই PPU141.1 হার্ডওয়্যার অর্ডার নম্বরের প্রত্যয়ের উপর নির্ভর করে মিলিং বা টার্নিং সফ্টওয়্যার বিল্ড চালায়।
| প্যারামিটার | মান |
|---|---|
| সিএনসি ভ্যারিয়েন্ট | মিলিং (৩টি ফিড অ্যাক্সিস + ১টি স্পিন্ডেল) |
| ফিড অ্যাক্সিস | ৩টি পর্যন্ত (X, Y, Z) |
| স্পিন্ডেল | ১ চ্যানেল |
| ড্রাইভ ইন্টারফেস | SINAMICS V60 / থার্ড-পার্টি |
| ডিজিটাল ইনপুট | ৩ × ২৪V DC ব্যাংক (X100–X102) |
| ডিজিটাল আউটপুট | ২ × ব্যাংক (X200, X201) |
| DO কারেন্ট রেটিং | প্রতি চ্যানেলে ২৫০mA |
| হ্যান্ডহুইল | ২ (X10) |
| সিরিয়াল ইন্টারফেস | RS232 (X2) |
| সাপ্লাই | ২৪V DC |
| ওজন | ৪.১ কেজি |
| ভাষা | ইংরেজি |
| স্ট্যাটাস | সক্রিয় পণ্য |
SINUMERIK 808D কন্ট্রোল সিস্টেম তিনটি প্রধান উপাদানের সমন্বয়ে গঠিত যা একসাথে কাজ করে:
PPU141.1 (এই ইউনিট): NC (নিউমেরিক্যাল কন্ট্রোল) প্রসেসর, পিএলসি, ড্রাইভ সেটপয়েন্ট আউটপুট, এনকোডার ইনপুট এবং সমস্ত মেশিন I/O ইন্টারফেস ধারণ করে। PPU-এর সামনের অংশ অপারেটর ডিসপ্লে এবং সিএনসি কীবোর্ড উপস্থাপন করে।
প্রকৌশলী মেশিন অ্যাক্সিস কমিশন করেন, মেশিন ডেটা প্রবেশ করান এবং PPU-এর ইন্টারফেসের মাধ্যমে পার্ট প্রোগ্রাম লেখেন।
MCP (মেশিন কন্ট্রোল প্যানেল, 6FC5303-0AF35-0AA0): একটি পৃথক প্যানেল ইউনিট যা PPU-এর সাথে সংযুক্ত হয়, মেশিন অপারেটরের ফিজিক্যাল কন্ট্রোল বোতামগুলি সরবরাহ করে — স্পিন্ডেল স্টার্ট/স্টপ, ফিড হোল্ড, সাইকেল স্টার্ট, ইমার্জেন্সি স্টপ এবং মোড নির্বাচন। MCP একটি স্ট্যান্ডার্ড ইন্টারফেসের মাধ্যমে PPU-এর সাথে যোগাযোগ করে।
ড্রাইভ: PPU অ্যাক্সিস এবং স্পিন্ডেল ড্রাইভগুলিতে সেটপয়েন্ট কেবলগুলির মাধ্যমে স্পিড সেটপয়েন্ট আউটপুট করে।
ফিড অ্যাক্সিসের জন্য, SINAMICS V60 কন্ট্রোলড পাওয়ার মডিউল (CPM6.1) হল 808D সিস্টেমের জন্য সিমেন্সের মনোনীত ড্রাইভ, যা ৫মি, ৭মি, বা ১০মি সেটপয়েন্ট কেবলগুলির (6FC5548 সিরিজ) মাধ্যমে সংযুক্ত থাকে।
স্পিন্ডেলের জন্য, কোনও ইনভার্টার বা সার্ভো স্পিন্ডেল ড্রাইভ যার অ্যানালগ সেটপয়েন্ট ইনপুট আছে তা স্পিন্ডেল সেটপয়েন্ট কেবল (6FC5548-0BA05 সিরিজ) এর মাধ্যমে সংযুক্ত করা যেতে পারে।
PPU141.1 একটি ইন্টিগ্রেটেড পিএলসি ধারণ করে যা মেশিনের সহায়ক নিয়ন্ত্রণ লজিক কার্যকর করে — কুল্যান্ট পাম্প নিয়ন্ত্রণ, টুল চেঞ্জার সিকোয়েন্স, ডোর ইন্টারলক মনিটরিং, চাক এবং টেইলস্টক নিয়ন্ত্রণ, নিরাপত্তা ফাংশন এবং অপারেটর প্যানেল প্রতিক্রিয়া।
পিএলসি প্রোগ্রামটি NC-এর মতো একই প্রসেসরে চলে এবং এটি স্ট্যান্ডার্ড SINUMERIK 808D পিএলসি টুল ব্যবহার করে ল্যাডার ডায়াগ্রামে প্রোগ্রাম করা হয়।
পিএলসি যে ফিজিক্যাল I/O-এর সাথে ইন্টারঅ্যাক্ট করে তা PPU-এর I/O ইন্টারফেসের মাধ্যমে সংযুক্ত হয়:
ডিজিটাল ইনপুট (X100, X101, X102) সেন্সর, লিমিট সুইচ, সেফটি রিলে কন্টাক্ট, মেশিনের অপারেটর পুশবাটন এবং পিএলসি প্রোগ্রামকে পড়তে হবে এমন অন্য কোনও বাইনারি ফিল্ড সিগন্যাল থেকে ২৪V DC সিগন্যাল গ্রহণ করে।
ডিজিটাল আউটপুট ইন্টারফেস (X200, X201) প্রতি চ্যানেলে ২৫০mA পর্যন্ত ২৪V DC লোড চালায় — রিলে কয়েল কন্ট্রোল, সোলেনয়েড ভালভ পাইলট, ইন্ডিকেটর লাইট এবং অনুরূপ অ্যাকচুয়েটরগুলির জন্য যথেষ্ট।
ফাস্ট I/O ইন্টারফেস (X21) NC-নিয়ন্ত্রিত সিগন্যালগুলির জন্য উচ্চ-গতির ইনপুট এবং আউটপুট চ্যানেল সরবরাহ করে যার জন্য পিএলসি স্ক্যান সাইকেলের নিচে টাইমিং নির্ভুলতা প্রয়োজন — যেমন স্কিপ ইনপুট (টুল দৈর্ঘ্য পরিমাপ প্রোবিংয়ের জন্য), স্পিন্ডেল ওভাররাইডের জন্য NC আউটপুট এবং অন্যান্য সময়-সংবেদনশীল মেশিন ফাংশন।
PPU141.1-এর RS232 সিরিয়াল ইন্টারফেস একটি স্ট্যান্ডার্ড পিসি-সামঞ্জস্যপূর্ণ সিরিয়াল লিঙ্ক সরবরাহ করে যা CNC প্রোগ্রামগুলি পিসি থেকে এবং পিসিতে স্থানান্তর করার জন্য, একটি সিরিয়াল HMI টার্মিনাল সংযোগ করার জন্য, বা অন্যান্য সিরিয়াল ডিভাইসের সাথে ইন্টারফেস করার জন্য ব্যবহৃত হয়।
মেশিন টুলের অনুশীলনে, RS232 পোর্ট DNC (ডাইরেক্ট নিউমেরিক্যাল কন্ট্রোল) লিঙ্ক হিসাবে কাজ করে — একটি পিসি বা ওয়ার্কশপ কম্পিউটার পার্ট প্রোগ্রামগুলির লাইব্রেরি সংরক্ষণ করে এবং প্রতিটি উৎপাদন কাজের জন্য মেশিনে স্থানান্তর করে, জটিল বা বড় অংশগুলির জন্য মেশিনের কীবোর্ডে ম্যানুয়ালি প্রোগ্রাম প্রবেশ করার প্রয়োজনীয়তা দূর করে।
RS232 পোর্টের কনফিগারেশন — বড রেট, ডেটা বিট, স্টপ বিট, প্যারিটি — মেশিন ডেটাতে সেট করা হয় এবং সংযুক্ত পিসি DNC সফ্টওয়্যার বা অন্যান্য ডিভাইসের সেটিংসের সাথে মিলতে হবে। বেশিরভাগ আধুনিক পিসির জন্য একটি USB-to-RS232 অ্যাডাপ্টারের প্রয়োজন হয় কারণ RS232 নেটিভ পোর্টগুলি আর বিজনেস ল্যাপটপে স্ট্যান্ডার্ড নয়, এবং অ্যাডাপ্টারের পছন্দ উচ্চতর বড রেটে যোগাযোগের নির্ভরযোগ্যতাকে প্রভাবিত করে।
প্রশ্ন ১: 808D মিলিং ভ্যারিয়েন্ট ৩টি ফিড অ্যাক্সিস পর্যন্ত সমর্থন করে। একটি চতুর্থ অ্যাক্সিস (যেমন একটি রোটারি টেবিল) যোগ করা যেতে পারে?
বেস 808D মিলিং সফ্টওয়্যার তিনটি ফিড অ্যাক্সিস সমর্থন করে। চতুর্থ অ্যাক্সিস প্রয়োজন এমন মেশিনগুলির জন্য, সিমেন্স একটি সফ্টওয়্যার বিকল্প ("অতিরিক্ত অ্যাক্সিস") সরবরাহ করে যা কন্ট্রোলকে চতুর্থ সার্ভো অ্যাক্সিসে প্রসারিত করে, যা একটি রোটারি (A, B, বা C) বা অতিরিক্ত লিনিয়ার অ্যাক্সিস হিসাবে কাজ করতে পারে।
এই বিকল্পটি মেশিন ডেটাতে প্রবেশ করানো একটি সফ্টওয়্যার লাইসেন্স কী-এর মাধ্যমে সক্রিয় করা হয় — কোনও হার্ডওয়্যার পরিবর্তনের প্রয়োজন নেই। PPU141.1-এর হার্ডওয়্যারে অতিরিক্ত অ্যাক্সিসের জন্য ফিজিক্যাল সেটপয়েন্ট আউটপুট এবং এনকোডার ইনপুট অন্তর্ভুক্ত রয়েছে; এটি সফ্টওয়্যার যা চতুর্থ চ্যানেলটি সক্রিয় করে।
প্রশ্ন ২: 6FC5370-1AM00-0AA0 PPU141.1 কি SINAMICS V60 ছাড়া অন্য ড্রাইভের সাথে ব্যবহার করা যেতে পারে?
হ্যাঁ। PPU141.1 প্রতিটি ফিড অ্যাক্সিসের জন্য অ্যানালগ ±১০V স্পিড সেটপয়েন্ট আউটপুট করে এবং ইনক্রিমেন্টাল এনকোডার ফিডব্যাক পড়ে — একই ইন্টারফেস যা বিভিন্ন নির্মাতার অনেক সার্ভো ড্রাইভ অ্যামপ্লিফায়ার দ্বারা ব্যবহৃত হয়।
সেটপয়েন্ট কেবল (6FC5548 সিরিজ) PPU-এর সেটপয়েন্ট আউটপুটকে ড্রাইভের স্পিড রেফারেন্স ইনপুটের সাথে সংযুক্ত করে, এবং মোটরটির ইনক্রিমেন্টাল এনকোডার থেকে এনকোডার কেবল PPU-এর এনকোডার ইনপুটে ফিডব্যাক দেয়।
যেকোনো ড্রাইভ যা ±১০V অ্যানালগ স্পিড রেফারেন্স গ্রহণ করে এবং যার নিয়ন্ত্রিত মোটর ইনক্রিমেন্টাল এনকোডার ফিডব্যাক (TTL-সামঞ্জস্যপূর্ণ A/B/Z সিগন্যাল) সরবরাহ করে তা PPU141.1-এর সাথে কাজ করতে পারে। SINAMICS V60 হল 808D সিস্টেমের জন্য সিমেন্সের প্রস্তাবিত এবং পরীক্ষিত ড্রাইভ, যা অপ্টিমাইজড সামঞ্জস্যতা এবং কমিশন সহায়তা প্রদান করে।
প্রশ্ন ৩: PPU-কে ৪.১ কেজি ওজনের এবং চীনে তৈরি হিসাবে তালিকাভুক্ত করা হয়েছে। এটি কি একটি আসল সিমেন্স পণ্য?
হ্যাঁ। 6FC5370-1AM00-0AA0 হল একটি সিমেন্স OEM পণ্য যা সিমেন্সের চীনে উৎপাদন কেন্দ্রে তৈরি করা হয়েছে — সিমেন্স পণ্যের জন্য একটি সাধারণ উৎপাদন অবস্থান যা এশিয়ান এবং সাশ্রয়ী মূল্যের গ্লোবাল মেশিন টুল মার্কেটকে লক্ষ্য করে।
-0AA0 প্রত্যয়টি আন্তর্জাতিক বাজারের জন্য ইংরেজি ভাষার সংস্করণ নির্দেশ করে।
একই PPU হার্ডওয়্যার একটি চীনা-চরিত্র লেআউট সংস্করণ (6FC5370-1AM00-0CA0) হিসাবেও তৈরি করা হয় যা বিশেষভাবে চীনা অভ্যন্তরীণ বাজারের জন্য।
উভয় সংস্করণই আসল সিমেন্স SINUMERIK 808D উপাদান যা সিমেন্সের গ্লোবাল টেকনিক্যাল সাপোর্ট এবং ডকুমেন্টেশন পরিকাঠামো দ্বারা সমর্থিত।
প্রশ্ন ৪: SINUMERIK 808D-এর জন্য পিএলসি প্রোগ্রাম লিখতে কোন সফ্টওয়্যার ব্যবহার করা হয়?
SINUMERIK 808D-এর পিএলসি SINUMERIK 808D টুলবক্স সফ্টওয়্যারে অন্তর্ভুক্ত ল্যাডার ডায়াগ্রাম এডিটর ব্যবহার করে প্রোগ্রাম করা হয়, যা সিমেন্স প্রতিটি সিস্টেমের সাথে সরবরাহ করে।
টুলবক্স একটি উইন্ডোজ পিসিতে চলে এবং পিএলসি প্রোগ্রামিং পরিবেশ, মেশিন ডেটা এডিটর, পার্ট প্রোগ্রাম এডিটর এবং ড্রাইভ ইন্টারফেস এবং I/O অ্যাসাইনমেন্ট সেট আপ করার জন্য কনফিগারেশন সরঞ্জামগুলি অন্তর্ভুক্ত করে।
প্রোগ্রামগুলি টুলবক্সে কম্পাইল করা হয় এবং RS232 পোর্ট বা USB মেমরি স্টিকের মাধ্যমে PPU-তে ডাউনলোড করা হয়।
808D-এর পিএলসি STEP 7 বা TIA Portal-এর সাথে সামঞ্জস্যপূর্ণ নয় — এটি 808D প্ল্যাটফর্মের জন্য বিশেষভাবে ডিজাইন করা একটি সরলীকৃত পিএলসি পরিবেশ ব্যবহার করে।
প্রশ্ন ৫: PPU141.1 কি কনট্যুর মিলিং প্রোগ্রামগুলির জন্য DXF ফাইল আমদানি সমর্থন করে, নাকি শুধুমাত্র ম্যানুয়াল G-কোড এন্ট্রি?
SINUMERIK 808D-এর পার্ট প্রোগ্রাম এন্ট্রি প্রধানত PPU-এর কীবোর্ডের মাধ্যমে বা পিসিতে লেখা প্রোগ্রাম ডাউনলোড করার মাধ্যমে হয়। DXF আমদানি — CAD জ্যামিতি ফাইলগুলি পড়ার এবং কনট্যুর ডেটা থেকে স্বয়ংক্রিয়ভাবে NC প্রোগ্রাম তৈরি করার ক্ষমতা — বেসিক 808D সফ্টওয়্যারের একটি স্ট্যান্ডার্ড বৈশিষ্ট্য নয়।
CAM-জেনারেটেড প্রোগ্রামগুলির প্রয়োজন এমন জটিল মিলিং কনট্যুরের জন্য, সাধারণ ওয়ার্কফ্লো হল পিসি-ভিত্তিক CAM সিস্টেমে (Mastercam, Fusion 360, HSMWorks, ইত্যাদি) G-কোড তৈরি করা এবং ফলস্বরূপ NC প্রোগ্রাম ফাইলটি RS232 বা USB মেমরি স্টিকের মাধ্যমে 808D-তে স্থানান্তর করা।
বেসিক প্যাকেজে 808D-এর কনট্যুর প্রোগ্রামিং ক্ষমতাগুলি পকেট মিলিং, ড্রিলিং এবং স্ট্যান্ডার্ড কনট্যুর অপারেশনের জন্য তার সাইকেল সাপোর্ট ফাংশনের মাধ্যমে সাইকেলগুলি কভার করে।
