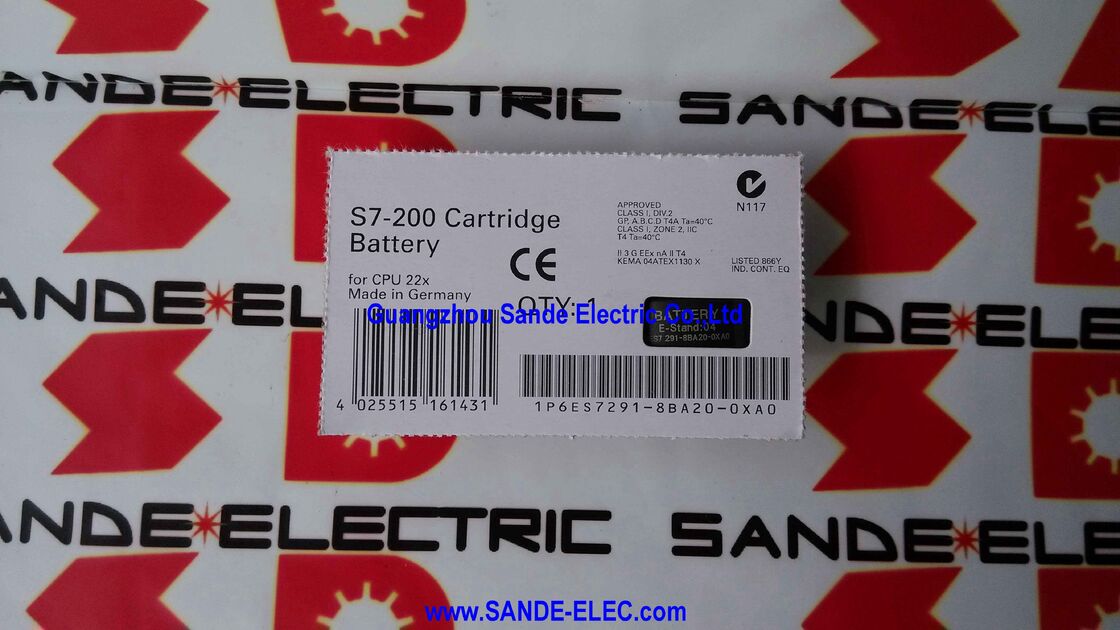

ব্যাটারি মডিউল 6ES7291-8BA20-0XA0 6ES7 291-8BA20-0XA0

6ES7291-8BA20-0XA0 | SIMATIC S7-200 ব্যাটারি মডিউল BC 291 — দীর্ঘমেয়াদী ডেটা বাফারিং / মেমরি মডিউল স্লট / S7-22X CPU

ব্যাটারি কী ডেটা রক্ষা করে — এবং কেন সময়কাল গুরুত্বপূর্ণ

SIMATIC S7-200 CPU RAM-তে নির্দিষ্ট ডেটা প্রকারগুলি ধরে রাখে: ডেটা ব্লক (DB) বিষয়বস্তু, টাইম-অফ-ডে-ক্লক ভ্যালু, রিটেনটিভ বিট মেমরি, রিটেনটিভ টাইমার এবং রিটেনটিভ কাউন্টার। এসবই নির্ভর করে বেঁচে থাকার ক্ষমতার ওপর। স্বাভাবিক ক্রিয়াকলাপের সময়, S7-22X CPU-তে একটি অন্তর্নির্মিত সুপারক্যাপাসিটর ছোট বাধাগুলির মাধ্যমে এই ডেটা বজায় রাখে - সাধারণত ঘরের তাপমাত্রায় কয়েক দিনের জন্য।

দীর্ঘ বিদ্যুৎ-অফ সময়ের জন্য — পরিকল্পিত শাটডাউন, মৌসুমী বিভ্রাট, বর্ধিত রক্ষণাবেক্ষণের জানালা, ঠান্ডা অতিরিক্ত হিসাবে সংরক্ষিত সরঞ্জাম — সুপারক্যাপাসিটরের চার্জ যথেষ্ট নয়। BC 291 ব্যাটারি মডিউল ডেটা ধরে রাখার সময়কালকে দিন থেকে মাস পর্যন্ত প্রসারিত করে। যখন ব্যাটারি ইনস্টল করা থাকে এবং CPU চালিত হয়, সমস্ত মনোনীত রিটেনটিভ ডেটা আউটেজের সময়কাল নির্বিশেষে অক্ষত থাকে।

এটি প্রোগ্রাম ধরে রাখার বিষয়ে নয়। S7-22X CPU-তে ব্যবহারকারী প্রোগ্রামটি EEPROM-এ সংরক্ষিত থাকে এবং ব্যাটারি ছাড়াই অনির্দিষ্টকালের জন্য পাওয়ার লস থেকে বেঁচে যায়। BC 291 বিশেষভাবে র‍্যামে থাকা রিটেনটিভ রান-টাইম ডেটা রক্ষা করে।

কী স্পেসিফিকেশন

অ্যাপ্লিকেশন দৃশ্যকল্প

ঋতু উত্পাদন লাইন:একটি প্যাকেজিং মেশিন ঋতু অনুসারে চলে - অফ-সিজনে তিন মাসের জন্য উত্পাদন বন্ধ থাকে। BC 291 শাটডাউনের মাধ্যমে সমস্ত রিটেনটিভ ডেটা (ব্যাচ কাউন্টার, রিটেনটিভ ডেটা ব্লকে সংরক্ষিত প্রসেস প্যারামিটার) বজায় রাখে। যখন উত্পাদন পুনরায় শুরু হয়, মেশিনটি তার ডেটা অক্ষত রেখে পুনরায় চালু হয়।

কোল্ড স্পেয়ার সিপিইউ ব্যবস্থাপনা:একটি রক্ষণাবেক্ষণ বিভাগ কোল্ড স্পেয়ার হিসাবে একটি পূর্ব-কনফিগার করা S7-224 CPU রাখে। BC 291 স্টোরেজে বসে থাকাকালীন অতিরিক্ত ইউনিটে রিটেনটিভ ডেটা বজায় রাখে, তাই এটি SCADA বা প্রোগ্রামিং পিসি থেকে সম্পূর্ণ ডেটা পুনরায় লোডের প্রয়োজন ছাড়াই মেশিনে লাগানো যেতে পারে।

বর্ধিত উদ্ভিদ পরিবর্তন:একটি প্রক্রিয়া উদ্ভিদ নিয়ন্ত্রণ প্যানেলের সম্পূর্ণ বৈদ্যুতিক বিচ্ছিন্নতার সাথে 6-সপ্তাহের বার্ষিক রক্ষণাবেক্ষণ বন্ধ করে। BC 291 শাটডাউন সময়কালের মাধ্যমে সমস্ত সংরক্ষণ প্রক্রিয়া ডেটা সংরক্ষণ করে।

FAQ

প্রশ্ন 1: BC 291 এর ব্যাটারি রসায়ন এবং শেলফ লাইফ কি?

BC 291 লিথিয়াম-ভিত্তিক ব্যাটারি রসায়ন ব্যবহার করে, যা ওজন দ্বারা 0.1% এর বেশি ঘনত্বে একটি নিয়ন্ত্রিত জৈব দ্রাবকের উপস্থিতির জন্য REACH ধারা 33 রেগুলেশনের অধীনে শ্রেণীবদ্ধ করা হয়েছে। ব্যাটারির পরিষেবা জীবন স্টোরেজ এবং অপারেশনের সময় পরিবেষ্টিত তাপমাত্রার উপর নির্ভর করে। মডিউল লেবেলে উত্পাদন তারিখ পরীক্ষা করুন; ইনস্টলেশনের আগে কয়েক বছর ধরে সংরক্ষিত মডিউলগুলি অবশিষ্ট ক্ষমতা হ্রাস করতে পারে। দীর্ঘমেয়াদী ডেটা ধারণ করা গুরুত্বপূর্ণ হলে প্রতিটি পরিকল্পিত রক্ষণাবেক্ষণ বিরতিতে একটি নতুন বিসি 291 ইনস্টল করুন।

প্রশ্ন 2: BC 291 কি ব্যবহারকারীর প্রোগ্রামটিকেও ধরে রেখেছে?

না। S7-22X CPU-তে ব্যবহারকারীর মই বা FBD প্রোগ্রামটি EEPROM-এ সংরক্ষিত থাকে এবং এটি অ-উদ্বায়ী — এটি কোনো শক্তির উৎস ছাড়াই অনির্দিষ্টকালের জন্য ধরে রাখা হয়। BC 291 শুধুমাত্র রিটেনটিভ RAM ডেটার ধারণকে প্রসারিত করে: রিটেনটিভ বিট মেমরি, ডেটা ব্লকের মান, রিটেনটিভ টাইমার এবং কাউন্টার এবং রিয়েল-টাইম ঘড়ি। আলাদাভাবে, একটি ঐচ্ছিক EEPROM মেমরি কার্টিজ (6ES7291-8GC00-0XA0 বা অনুরূপ) একটি অতিরিক্ত প্রোগ্রাম ব্যাকআপ স্তর প্রদান করে কিন্তু BC 291 এর মতো একই স্লট দখল করে।

প্রশ্ন 3: BC 291 ইনস্টলেশনের পরে কিভাবে CPU-এর রিটেনটিভ ডেটা নিশ্চিত করা যায়?

BC 291 এবং সাইক্লিং পাওয়ার ফিট করার পরে, প্রোগ্রামিং ক্যাবলের মাধ্যমে CPU-এর ডেটা ব্লক এবং রিটেনটিভ মেমরি বিষয়বস্তুগুলি পড়ার জন্য স্টেপ 7 মাইক্রো/উইন (বা স্মার্ট ভেরিয়েন্টের জন্য স্টেপ 7-মাইক্রোউইন স্মার্ট) ব্যবহার করুন। শাটডাউন করার আগে প্রত্যাশিত মানগুলির সাথে তুলনা করুন। এটি নিশ্চিত করে যে ব্যাটারি বাধার সময় ডেটা বজায় রেখেছিল।

প্রশ্ন 4: BC 291 কি CPU চালু করে হট-সোয়াপ করা যেতে পারে?

প্রস্তাবিত পদ্ধতি হল CPU বন্ধ করে BC 291 ইনস্টল বা অপসারণ করা। পাওয়ার অন করে ব্যাটারি ঢোকানো বা অপসারণ করা বাঞ্ছনীয় নয় — ব্যাটারি স্লট হাউজিং খোলার অংশ ভাগ করে যা CPU-এর অভ্যন্তরীণ সার্কিটগুলিতে অ্যাক্সেস সরবরাহ করে এবং সংলগ্ন সার্কিটগুলির পরিচালনার ঝুঁকি হট-সোয়াপের সুবিধার চেয়ে বেশি।

প্রশ্ন 5: নতুন S7-200 সিস্টেমের জন্য BC 291 কে প্রতিস্থাপন করবে কি?

6ES7291-8BA20-0XA0 এপ্রিল 2021-এ বন্ধ করা হয়েছিল, SIMATIC S7-200 প্ল্যাটফর্মের সামগ্রিক জীবনের শেষের সাথে সামঞ্জস্য রেখে। নতুন মেশিন ডিজাইনের জন্য, S7-200 SMART এবং SIMATIC S7-1200 প্ল্যাটফর্মের নিজস্ব ডেটা ধরে রাখার ব্যবস্থা রয়েছে — SMART CPU গুলি একটি অন্তর্নির্মিত ক্যাপাসিটর এবং ঐচ্ছিক মেমরি কার্টিজ ব্যবহার করে, যখন S7-1200 CPU গুলি লোড মেমরি কার্ড ব্যাকআপ সহ রিটেনটিভ মেমরি ব্যবহার করে৷ বিদ্যমান S7-200 ইনস্টলেশনগুলি শিল্প খুচরা যন্ত্রাংশ চ্যানেলগুলি থেকে BC 291 মডিউলগুলি উত্স করতে পারে।
