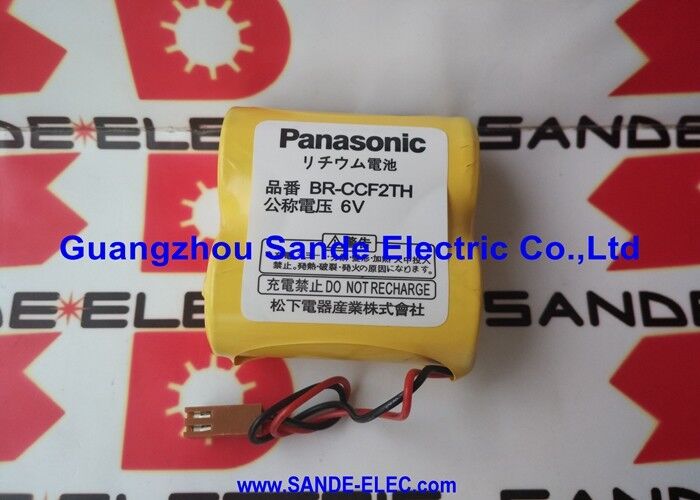

BR-CCF2TH∙ 6V 5000mAh লিথিয়াম ব্যাটারি ∙ ওয়্যার লিড এবং সংযোগকারী / 2-সেল সি-আকার / FANUC আলফা ABS ব্যাকআপ
ওয়্যার লিডস এবং সংযোগকারী field ক্ষেত্রের প্রমাণিত ইন্টারফেস
বিআর-সিসিএফ 2 টিএইচটি একটি সংযোগকারীতে শেষ হওয়া তারের ক্যাবলগুলির সাথে সরবরাহ করা হয়, ইন্টারফেস কনফিগারেশন যা ব্যাটারিটি তার হোস্ট ফ্যানুক আলফা সার্ভো এম্প্লিফায়ারের সাথে কীভাবে সংযুক্ত হয় তা নির্ধারণ করে।এই টার্মিনাল টাইপ বিশেষভাবে সার্ভো এম্প্লিফায়ার ইনস্টলেশন পরিবেশের জন্য ডিজাইন করা হয়:
কম্পনের অধীনে নমনীয়তাঃসেল প্যাক এবং সংযোগকারী ফ্লেক্সের মধ্যে তারের শোষণ করে যা মেশিন টুল অপারেশন থেকে যান্ত্রিক কম্পনকে সেল প্যাকের অভ্যন্তরীণ জয়েন্টগুলিতে কম্পন চাপ প্রেরণ না করে।সরাসরি শক্ত সংযোগের ফলে ক্রমাগত কম্পনের এক্সপোজারের বছরের পর বছর ধরে অভ্যন্তরীণ কোষ ক্লান্তির ঝুঁকি থাকবে.
পোলারাইজড সংযোগকারী:মোল্ডড 2-পিন সংযোগকারী সঠিক মেরুতা নিশ্চিত করে ⇒ এটি বিপরীতভাবে সন্নিবেশ করা যাবে না। এটি সার্ভো এম্প্লিফায়ার ব্যাটারি কম্পার্টমেন্টে গুরুত্বপূর্ণ যেখানে সংযোগকারীটি প্রায়ই অস্বাভাবিকভাবে অ্যাক্সেস করা হয়,রক্ষণাবেক্ষণের সময় দুর্বল আলোযুক্ত স্থান.
সংজ্ঞায়িত তারের দৈর্ঘ্যঃThe wire leads are sized for the standard depth of FANUC Alpha servo amplifier battery compartments — the cable length allows the cell pack to sit at the back of the compartment with the connector reaching the socket without excess cable that would need to be managed inside the compartment.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| ভোল্টেজ |
6.0V |
| সক্ষমতা |
5000mAh |
| রসায়ন |
লিথিয়াম (Li-CFx) |
| টার্মিনাল |
ওয়্যার লিড / সংযোগকারী |
| কোষের সংখ্যা |
2 × সি-সাইজ |
| তাপমাত্রা |
-40°C থেকে +85°C |
| শেল্ফ সময়কাল |
~ ১০ বছর |
| প্রয়োগ |
FANUC আলফা এবিএস সার্ভো এম্প্লিফায়ার |
FANUC সার্ভো ব্যাটারি প্রযুক্তির বিবর্তন
BR-CCF2TH FANUC এর সার্ভো ব্যাটারি বিবর্তনে একটি পূর্ববর্তী প্রজন্মের প্রতিনিধিত্ব করে
কোয়াড-প্যাক (BR-2/3AGCT4A) এবং এ-সাইজের জোড়া (BR-AGCF2W):
প্রথম প্রজন্মের আলফা এবিএস:FANUC আলফা ABS (Absolute Positioning System) সার্ভো এম্প্লিফায়ারগুলি A06B-6073, A06B-6079, A06B-6080, A06B-6096 সিরিজ C-আকারের সেল প্যাকের জন্য আকারযুক্ত ব্যাটারি বিভাগের সাথে ডিজাইন করা হয়েছিল।BR-CCF2TH এর ওয়্যার-লিড/কানেক্টর ফরম্যাট ছিল এই ড্রাইভগুলির জন্য মূল OEM ব্যাটারি.
কেন সি-মাপ বেছে নেওয়া হয়েছিল:আলফা সার্ভো এম্প্লিফায়ার ডিজাইনের সময়, সি-আকারের ফর্ম্যাটটি একটি একক সংযোগকারী ব্যাটারি প্যাকের মধ্যে 6V আউটপুট এবং উচ্চ ক্ষমতা (5000mAh) এর সমন্বয় সরবরাহ করেছিল।তারের-লেড সংযোগকারী ইন্টারফেসটি সরঞ্জাম বা লোডিং ছাড়াই ব্যাটারি প্রতিস্থাপনের অনুমতি দেয় ️ ড্রাইভগুলির জন্য একটি গুরুত্বপূর্ণ সার্ভিসযোগ্যতা মানদণ্ড যা 15-20 বছর ধরে উত্পাদন পরিষেবাতে থাকার আশা করা হয়.
সি-সাইজ ক্যাপাসিটি সুবিধাঃBR-CCF2TH এর 5000mAh (30Wh) শক্তির সামগ্রী পরবর্তী ছোট-ফর্ম্যাট প্যাকগুলির ক্ষমতা অতিক্রম করে ¢ একাধিক আলফা অক্ষ বা বর্ধিত শাটডাউন সময়ের সাথে ইনস্টলেশনগুলিতে ব্যাকআপের সময়কাল বাড়ায়.
যেখানে BR-CCF2TH এখনও ব্যবহৃত হয়
তাদের প্রবর্তনের তিন দশক পরে, FANUC আলফা সার্ভো এম্প্লিফায়ারগুলি বিশ্বব্যাপী পুরানো সিএনসি মেশিন টুলগুলিতে পরিষেবাতে রয়েছে। এই মেশিনগুলি কর্মশালাগুলিতে উত্পাদনশীলভাবে কাজ করে চলেছে,উপাদান প্রস্তুতকারক, এবং বিশেষায়িত মেশিনিং অপারেশন। BR-CCF2TH এই ইনস্টলেশনের সেবা অব্যাহত রাখেঃ
কাজের দোকান সিএনসি রক্ষণাবেক্ষণঃOlder machining centres and turning centres with FANUC Alpha drives require BR-CCF2TH battery replacement as part of periodic CNC preventive maintenance — keeping absolute encoder positions valid through planned and unplanned shutdowns.
উদ্ভিদের জীবনকাল বাড়ানোঃপ্রাচীনতম FANUC-সজ্জিত মেশিন টুলগুলির অপারেটিং লাইফকে দীর্ঘায়িত করা হয়েছে এমন ইনস্টলেশনগুলি পরিকল্পিত রক্ষণাবেক্ষণ ব্যবধানের জন্য BR-CCF2TH এর উপলব্ধতার উপর নির্ভর করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন ১ঃ কেন BR-CCF2TH অন্যান্য FANUC ব্যাটারিতে ব্যবহৃত ছোট A-size বা 2/3A-size কোষের পরিবর্তে C-size কোষ ব্যবহার করে?
The Alpha ABS amplifier battery compartment was designed for the C-size format when the Alpha drive was developed — before the subsequent miniaturisation of FANUC servo electronics that enabled smaller battery formats in later Beta and Alpha iSV productsসি-সাইজের সেলগুলি একই 3 ভি নামমাত্র সেল ভোল্টেজে এ-সাইজ (1800 এমএএইচ) বা 2/3 এ-সাইজ (1200 এমএএইচ) সেলগুলির তুলনায় উচ্চতর অভ্যন্তরীণ ক্ষমতা (2500 এমএএইচ প্রতি সেল) এর সুবিধা দেয়।
প্রশ্ন ২ঃ FANUC মেশিন চলার সময় BR-CCF2TH প্রতিস্থাপন করা যেতে পারে?
হ্যাঁ, সার্ভো এম্প্লিফায়ার আর সিএনসি চালু থাকলে এম্প্লিফায়ার মেমোরিতে এবিএস এনকোডার থাকে।তারের-লেড সংযোগকারী নিখুঁত অবস্থান তথ্য হারানোর ছাড়া বন্ধ করা যেতে পারে এবং নতুন ব্যাটারি সংযুক্ত. ব্যাটারি সংযোগের পুরো সময় ধরে ধনাত্মকভাবে বজায় রাখুন ️ এমন কোনও সময় এড়িয়ে চলুন যখন এম্প্লিফায়ার পাওয়ার এবং ব্যাটারি উভয়ই একই সাথে অনুপস্থিত থাকে।
প্রশ্ন ৩ঃ BR-CCF2TH কি BR-AGCF2W এর মতো ছোট FANUC সার্ভো ব্যাটারির সাথে বিনিময়যোগ্য?
বিআর-সিসিএফ২টিএইচ বিআর-এজিসিএফ২ডাব্লু (এ-আকারের কোষ) থেকে আলাদা শারীরিক প্যাকেজে সি-আকারের কোষ ব্যবহার করে।দুটি প্যাক বিভিন্ন FANUC এম্প্লিফায়ার পরিবারগুলিকে বিভিন্ন ব্যাটারি কম্পার্টমেন্টের আকার এবং বিভিন্ন শক্তির প্রয়োজনীয়তার সাথে পরিবেশন করে. সংযোগকারী অনুরূপ হতে পারে কিন্তু সেল প্যাকের দেহগুলি বিভিন্ন আকারের। শুধুমাত্র FANUC এম্প্লিফায়ারের রক্ষণাবেক্ষণ ডকুমেন্টেশনে নির্দিষ্ট ব্যাটারি ফিট করে।
প্রশ্ন ৪ঃ পরিকল্পিত বন্ধ হওয়ার আগে আমি কিভাবে BR-CCF2TH ব্যাটারির অবস্থা নিশ্চিত করব?
এম্প্লিফায়ার থেকে সংযোগ বিচ্ছিন্ন থাকাকালীন একটি মাল্টিমিটার দিয়ে সংযোগকারীটিতে ব্যাটারির ওপেন-সার্কিট ভোল্টেজ পরিমাপ করুন। একটি স্বাস্থ্যকর BR-CCF2TH প্রায় 6V পড়ে। ভোল্টেজ উল্লেখযোগ্যভাবে 5 এর নীচে।৫ ভি মানে জীবন শেষের দিকেFANUC CNC এর অ্যালার্ম ইতিহাসও পরীক্ষা করা উচিত ∙ ব্যাটারি অ্যালার্ম 9F এন্ট্রিগুলি ইঙ্গিত দেয় যে ব্যাটারি ইতিমধ্যে পূর্ববর্তী অপারেশনের সময় একটি নিম্ন ভোল্টেজ সতর্কতা সক্রিয় করেছে।
