| উৎপত্তি স্থল | চীন |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | 6ES7231-7PD22-0XA8 |

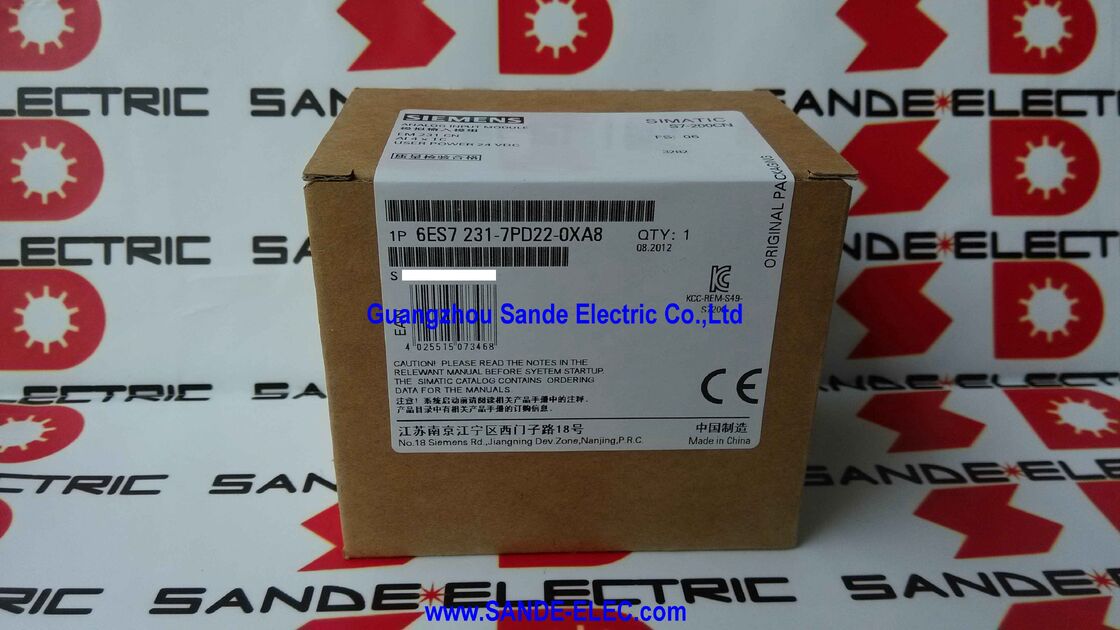

সিমেন্স 6ES7231-7PD22-0XA8 SIMATIC S7-200 CN এনালগ ইনপুট EM 231
দ্য6ES7231-7PD22-0XA8একটিSIMATIC S7-200 CN এনালগ ইনপুট EM 231সিমেন্স এটিকে একটি মডিউল হিসেবে চিহ্নিত করে।শুধুমাত্র S7-22X CPU এর জন্য, সঙ্গে৪টি এনালগ ইনপুট, সমর্থন±80 mVএবংথার্মোকপল সংকেত, এবং১৫ বিট + চিহ্নরিসোলিউশন। সিমেন্স প্রোডাক্ট ইনফরমেশন এছাড়াও সমর্থিত থার্মোকপল ধরনের তালিকাজে, কে, এস, টি, আর, ই, এবং এন, যদিও উল্লেখ করা হয়েছে যে মডিউল আছেপ্রচলিত শক্তি ক্ষতি 1.8 W.
এই মডিউলটি নিম্ন স্তরের ভোল্টেজ এবং থার্মোকপল পরিমাপের জন্য নিবেদিত। সিমেন্স এটিকে বর্তমান-ইনপুট মডিউল, প্রতিরোধ-থার্মোমিটার মডিউল বা প্রতিরোধ-ইনপুট মডিউল হিসাবে তালিকাভুক্ত করে না।এই ইনপুট প্রোফাইলটি এর অন্যতম সংজ্ঞায়িত বৈশিষ্ট্য এবং প্রতিস্থাপন কাজের ক্ষেত্রে সংরক্ষণের জন্য অন্যতম গুরুত্বপূর্ণ বিষয়।.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | 6ES7231-7PD22-0XA8 |
| নির্মাতা | সিমেন্স |
| পণ্যের ধরন | SIMATIC S7-200 CN এনালগ ইনপুট EM 231 |
| সামঞ্জস্যপূর্ণ সিপিইউ ক্লাস | শুধুমাত্র S7-22X CPU এর জন্য |
| পাওয়ার লস, টাইপ। | 1.8 W |
| অ্যানালগ ইনপুট সংখ্যা | 4 |
| ভোল্টেজ ইনপুট | হ্যাঁ। |
| বর্তমান ইনপুট | না. |
| থার্মোকপল ইনপুট | হ্যাঁ। |
| প্রতিরোধ থার্মোমিটার | না. |
| প্রতিরোধের ইনপুট | না. |
| সিগন্যাল রেঞ্জ | ±80 mV এবং থার্মোকপল |
| সমর্থিত থার্মোকপল প্রকার | জে, কে, এস, টি, আর, ই, এন |
| রেজোলিউশন | ১৫ বিট + চিহ্ন |
উপরের টেবিলে এই সঠিক EM 231 মডেলের জন্য সিমেন্স প্রোডাক্ট তথ্য এবং সিমেন্স-লিঙ্কড ডেটা শীটের বিষয়বস্তু প্রতিফলিত হয়েছে।
এই মডিউলটিতাপমাত্রা অর্জন এবং নিম্ন স্তরের অ্যানালগ পরিমাপS7-200 সিস্টেমে যা ব্যবহার করেএস৭-২২ এক্স সিপিইউ.এর 4-চ্যানেলের কাঠামো এবং থার্মোকপল সমর্থন এটিকে কমপ্যাক্ট কন্ট্রোল প্যানেলগুলির জন্য উপযুক্ত করে তোলে যেখানে বৃহত্তর নিয়ন্ত্রণ প্ল্যাটফর্মে স্থানান্তর না করেই একাধিক তাপমাত্রা সংকেতগুলি পিএলসিতে আনা উচিত.
এর প্রকাশিত সিগন্যাল প্রোফাইল সুনির্দিষ্ট এবং স্পষ্টঃভোল্টেজ এবং থার্মোকপল ইনপুট সমর্থিত; বর্তমান, প্রতিরোধ থার্মোমিটার এবং প্রতিরোধ ইনপুট সমর্থিত নয়এটি উপযুক্ত যেখানে মূল অ্যাপ্লিকেশনটি এই সঠিক পরিমাপ প্রকারের উপর নির্ভর করে।
নির্বাচন করার জন্য, সবচেয়ে গুরুত্বপূর্ণ পয়েন্টগুলি হলS7-22X CPU সামঞ্জস্য,৪ চ্যানেল ইনপুট গণনা,থার্মোকপল/±80 এমভি সিগন্যাল প্রোফাইল, এবং১৫ বিট + চিহ্নরূপান্তর বিন্যাসঃ এই বৈশিষ্ট্যগুলি এই EM 231 সংস্করণটি S7-200 পরিবারের অন্যান্য অ্যানালগ মডিউল থেকে আলাদা করে।
প্রশ্ন ১ঃ ৬এস৭২৩১-৭পিডি২২-০এক্সএ৮ কোন ধরনের মডিউল?
এটি একটিSIMATIC S7-200 CN এনালগ ইনপুট EM 231মডিউল। সিমেন্স এটিকে একটি৪ চ্যানেলের এনালগ ইনপুট মডিউলজন্যএস৭-২২ এক্স সিপিইউ, সঙ্গে±80 mVএবংথার্মোকপলএটি একটি মিশ্র অ্যানালগ I/O কার্ড নয় এবং একটি বর্তমান ইনপুট মডিউল নয়।
প্রশ্ন ২ঃ এই মডিউল কোন ইনপুট সিগন্যাল সমর্থন করে?
সিমেন্স এই মডেলটি নির্দিষ্ট করেভোল্টেজ ইনপুটএবংথার্মোকপল ইনপুটএটা করে।নাবর্তমান ইনপুট, প্রতিরোধ থার্মোমিটার ইনপুট, বা প্রতিরোধ ইনপুট সমর্থন। সমর্থিত থার্মোকপল ধরনের হয়জে, কে, এস, টি, আর, ই, এবং এন.
প্রশ্ন 3: এই মডেলটিতে সঠিক সংকেত টাইপ কেন গুরুত্বপূর্ণ?
কারণ এই মডিউল একটি নির্দিষ্ট পরিমাপ প্রোফাইলের চারপাশে নির্মিত হয়। ইনস্টল করা অ্যাপ্লিকেশন ব্যবহার করেথার্মোকপল বা ±80 mV নিম্ন স্তরের সংকেত, তাহলে প্রতিস্থাপকের একই ইনপুট ক্লাস বজায় রাখা উচিত। এটি একটি অ্যানালগ রিপেয়ার মডিউল নির্বাচন করার সময় সবচেয়ে গুরুত্বপূর্ণ চেকগুলির মধ্যে একটি।
প্রশ্ন 4: এখানে 15 বিট + সাইন রেজোলিউশন বলতে কি বোঝায়?
এটি এই মডিউলের জন্য সিমেন্স প্রকাশিত রূপান্তর বিন্যাস।এই স্পেসিফিকেশনটি EM 231 দ্বারা ব্যবহৃত অ্যানালগ রূপান্তর শ্রেণি সংজ্ঞায়িত করে এবং থার্মোকপল এবং নিম্ন স্তরের অ্যানালগ পরিমাপের জন্য মডিউলের পরিচয় অংশ।.
প্রশ্ন 5: অর্ডার দেওয়ার আগে কী পরীক্ষা করা উচিত?
ইনস্টল করা অংশ নম্বর চেক করুন, নিশ্চিত করুন যে CPU এর মধ্যে হয়S7-22Xক্লাস, প্রয়োজন যাচাই৪টি এনালগ ইনপুট, এবং ইনস্টল করা অ্যাপ্লিকেশন প্রয়োজন নিশ্চিত করুনথার্মোকপল / ±80 এমভি ইনপুট, বর্তমান বা প্রতিরোধের উপর ভিত্তি করে পরিমাপ নয়। এই মডেলের জন্য প্রধান সামঞ্জস্যের পয়েন্টগুলি।
