ET200M সিম্যাটিক ডিপি বাস ইউনিট সাবমডিউল 6ES7195-7HB00-0XA0

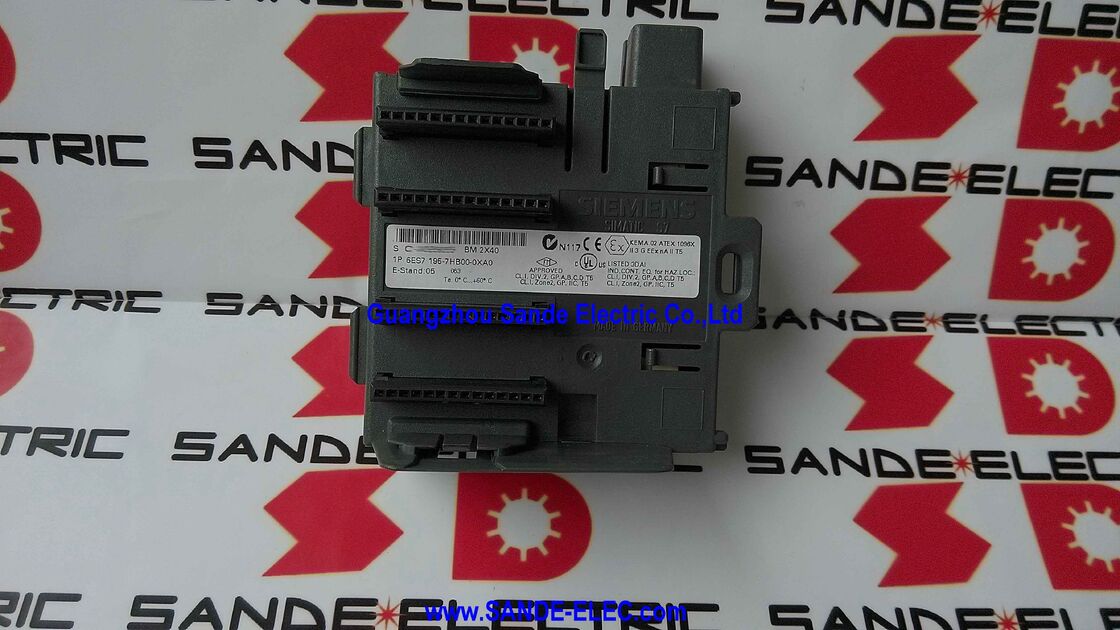

Siemens 6ES7195-7HB00-0XA0 | SIMATIC ET 200M বাস মডিউল BM 240 — দুটি 40mm I/O মডিউলের জন্য, হট-সোয়াপ অপসারণ/সন্নিবেশ, IP20, 97×92×30mm, 140g

সংক্ষিপ্ত বিবরণ

Siemens 6ES7195-7HB00-0XA0 হল BM 240 — SIMATIC ET 200M ডিস্ট্রিবিউটেড I/O সিস্টেমের জন্য একটি সক্রিয় বাস মডিউল।

বাস মডিউল ছাড়া একটি স্ট্যান্ডার্ড ET 200M স্টেশনে, S7-300 সিগন্যাল মডিউলগুলি সরাসরি স্টেশনের DIN রেল বাস সংযোগকারী সারিতে লাগানো হয় এবং এর যেকোনো একটি অপসারণের জন্য পুরো স্টেশনটিকে পাওয়ার ডাউন করতে হয়।

BM 240 এই সীমাবদ্ধতাকে মৌলিকভাবে পরিবর্তন করে: এটি দুটি 40mm-চওড়া সিগন্যাল মডিউলের জন্য একটি হট-সোয়াপ সকেট সরবরাহ করে এবং স্টেশনটির পাওয়ার বা এর PROFIBUS/PROFINET যোগাযোগ ব্যাহত না করে সেই মডিউলগুলিকে শারীরিকভাবে অপসারণ এবং পুনরায় সন্নিবেশ করার অনুমতি দেয়।

এর তাৎপর্য উচ্চ-উপলভ্যতা সম্পন্ন প্রক্রিয়া প্ল্যান্ট পরিবেশে সবচেয়ে বেশি স্পষ্ট।

একটি ফার্মাসিউটিক্যাল ব্যাচ চুল্লির PROFIBUS ET 200M স্টেশন হিটিং, কুলিং, ডোজিং এবং আলোড়ন নিয়ন্ত্রণ করতে পারে — প্রতিটি ফাংশন তার নিজস্ব I/O মডিউলের মাধ্যমে।

বাস মডিউল ছাড়া, এমনকি রুটিন রক্ষণাবেক্ষণ (একটি সন্দেহজনক ত্রুটিপূর্ণ অ্যানালগ ইনপুট মডিউল পরীক্ষা করা) করার জন্য পুরো I/O স্টেশন বন্ধ করতে হয়, যার মানে ব্যাচ চুল্লিটি অফলাইন হয়ে যাবে।

BM 240 ইনস্টল করা থাকলে, রক্ষণাবেক্ষণ প্রযুক্তিবিদ স্টেশনটি চালু থাকা অবস্থায় সন্দেহজনক মডিউলটি অদলবদল করতে পারেন, ব্যাচ চলতে থাকে এবং শুধুমাত্র অদলবদল করা মডিউলের সাথে সংযুক্ত দুটি চ্যানেল একটি সংক্ষিপ্ত বাধা অনুভব করে।

40mm চওড়া স্পেসিফিকেশন স্ট্যান্ডার্ড S7-300 সিগন্যাল মডিউল ফরম্যাটের সাথে মেলে — ET 200M সিস্টেমে সবচেয়ে সাধারণ মডিউল চওড়া।

80mm চওড়া সিগন্যাল মডিউলগুলির জন্য, BM 480 (6ES7195-7HF00-0XA0) হল সমতুল্য বাস মডিউল যা একটি 80mm বা দুটি 40mm মডিউল ধারণ করে।

মূল স্পেসিফিকেশন

ET 200M হট-সোয়াপ আর্কিটেকচার — এটি কিভাবে কাজ করে

ET 200M স্টেশন একটি সক্রিয় ব্যাকপ্লেন বাস ব্যবহার করে যা সমস্ত ইনস্টল করা মডিউলের মধ্যে 24V সরবরাহ এবং S7-300 I/O বাস সংকেত বিতরণ করে। বাস মডিউল ছাড়া একটি স্ট্যান্ডার্ড কনফিগারেশনে, এই ব্যাকপ্লেনটি নিষ্ক্রিয় এবং অবিচ্ছিন্ন — যেকোনো মডিউল অপসারণ করলে বাস ভেঙে যায় এবং পরবর্তী সমস্ত মডিউল ব্যাহত হয়।

BM 240 একটি সক্রিয় সেতু চালু করে: এটি দুটি হোস্ট করা মডিউলের সকেট পজিশনের জন্য ব্যাকপ্লেন বাস সংকেত বজায় রাখে, অভ্যন্তরীণ বাস রিপিটার ইলেকট্রনিক্স ব্যবহার করে যা একটি মডিউল অপসারণের সময় তৈরি হওয়া বাস ফাঁক সক্রিয়ভাবে সেতু করে।

যখন একটি মডিউল তার BM 240 সকেট থেকে সরানো হয়, তখন বাস মডিউলের অভ্যন্তরীণ ইলেকট্রনিক্স স্টেশনের অন্যান্য সমস্ত মডিউলের জন্য বাস ধারাবাহিকতা বজায় রাখে।

অপসারণ করা মডিউলের স্লটটি ET 200M ইন্টারফেস মডিউলের কাছে "মডিউল অনুপস্থিত" হিসাবে প্রদর্শিত হয়, যা PROFIBUS/PROFINET মাস্টারের কাছে একটি ডায়াগনস্টিক ইন্টারাপ্ট তৈরি করে।

মাস্টারের OB82 প্রোগ্রাম (ডায়াগনস্টিক ইন্টারাপ্ট হ্যান্ডলার) প্রতিক্রিয়া জানাতে পারে — অনুপস্থিত মডিউলের জন্য নিরাপদ আউটপুট মান প্রতিস্থাপন করা, একটি HMI অ্যালার্ম তৈরি করা, বা ঘটনাটি লগ করা — যখন স্টেশনটি অন্যান্য সমস্ত I/O-এর জন্য চালু থাকে।

যখন প্রতিস্থাপন মডিউলটি সন্নিবেশ করা হয়, তখন BM 240 এর উপস্থিতি সনাক্ত করে এবং মডিউলের ব্যাকপ্লেন সংযোগ পুনরায় স্থাপন করে।

ইন্টারফেস মডিউলটি আরেকটি OB82 ইন্টারাপ্টের মাধ্যমে পুনরায় সন্নিবেশের রিপোর্ট করে, এবং সেই মডিউলের ঠিকানাগুলির জন্য স্বাভাবিক I/O বিনিময় পুনরায় শুরু হয়।

PROFIBUS এবং PROFINET সিস্টেমে ET 200M

ET 200M সিমেন্স ডিস্ট্রিবিউটেড I/O সিস্টেমগুলির মধ্যে অস্বাভাবিক কারণ এটি SIMATIC S7-300 সিগন্যাল মডিউলগুলির সম্পূর্ণ পরিসীমা গ্রহণ করে — একটি ডেডিকেটেড ET 200-নির্দিষ্ট মডিউল পরিসীমা নয়।

একই ডিজিটাল ইনপুট মডিউল (6ES7321-1BH02-0AA0), অ্যানালগ ইনপুট মডিউল (6ES7331-7KF02-0AB0), বা ফাংশন মডিউল যা একটি S7-300 সেন্ট্রাল র্যাকে প্লাগ করে তা PROFIBUS বা PROFINET-এ একটি ET 200M স্টেশনে একইভাবে প্লাগ করে।

এই সাধারণতা একটি উল্লেখযোগ্য ইঞ্জিনিয়ারিং এবং রক্ষণাবেক্ষণ সুবিধা প্রদান করে: একটি স্পেয়ার মডিউল ইনভেন্টরি সেন্ট্রাল র্যাক এবং সমস্ত ডিস্ট্রিবিউটেড ET 200M স্টেশন উভয়ের জন্য কাজ করে।

BM 240 এই সামঞ্জস্যের সুবিধা রক্ষণাবেক্ষণ অপারেশনে প্রসারিত করে — এটি যে হট-সোয়াপ ক্ষমতা প্রদান করে তা যেকোনো 40mm-চওড়া S7-300 সিগন্যাল মডিউলের সাথে কোনো পরিবর্তন বা বিশেষ কনফিগারেশন ছাড়াই কাজ করে, কারণ মডিউল এবং বাস ইন্টারফেস স্ট্যান্ডার্ড S7-300 উপাদান।

বাস মডিউল সহ ET 200M স্টেশন পরিকল্পনা করা

ET 200M স্টেশনে প্রতিটি মডিউল পজিশনের বাস মডিউলের প্রয়োজন হয় না। বাস মডিউলগুলি সাধারণত সেই I/O মডিউলগুলির জন্য নির্দিষ্ট করা হয় যা ফিল্ড ওয়্যারিংয়ের সাথে সংযুক্ত থাকে যা ত্রুটির শিকার হয় (ট্রান্সমিটারগুলিতে অ্যানালগ ইনপুট মডিউলগুলি যা মাঝে মাঝে ক্যালিব্রেশনের প্রয়োজন হয়, মোটর স্টার্টার মডিউল, কন্টাক্ট ওয়্যার সহ রিলে আউটপুট মডিউল), এবং সেই মডিউলগুলির জন্য যা একটি পরিকল্পিত শাটডাউন ছাড়াই উৎপাদনের সময় প্রতিস্থাপনের প্রয়োজন হতে পারে।

একটি ET 200M স্টেশন স্ট্যান্ডার্ড ডাইরেক্ট-মাউন্ট পজিশন এবং BM 240 পজিশন মিশ্রিত করতে পারে — ডাইরেক্ট-মাউন্ট পজিশনের মডিউলগুলি হট-সোয়াপ করা যায় না, যখন BM 240 পজিশনের মডিউলগুলি করা যায়। STEP 7 বা TIA Portal-এ স্টেশনের লেআউট প্রতিটি স্লটকে হয় ডাইরেক্ট-মাউন্ট বা বাস-মডিউল-হোস্টেড হিসাবে চিহ্নিত করে এবং I/O ঠিকানাগুলি সেই অনুযায়ী বরাদ্দ করা হয়।

BM 240 নিজেই 80mm মাউন্টিং রেল দৈর্ঘ্য (ইনস্টল করা) দখল করে এবং দুটি হোস্ট করা মডিউল তাদের স্বাভাবিক 40mm প্রতিটি দখল করে — প্রতি BM 240 জোড়ার মোট ফুটপ্রিন্ট হল 80 + 40 + 40 = 160mm বনাম দুটি ডাইরেক্ট-মাউন্ট মডিউলের জন্য 80mm, একটি 80mm চওড়া জরিমানা যা স্টেশনের রেল দৈর্ঘ্য গণনায় হিসাব করতে হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: BM 240-এর জন্য কি STEP 7 বা TIA Portal-এ কোনো বিশেষ কনফিগারেশনের প্রয়োজন হয়?

হ্যাঁ। BM 240 দ্বারা হোস্ট করা প্রতিটি মডিউল পজিশনকে অবশ্যই STEP 7 (HW Config) বা TIA Portal-এ ET 200M স্টেশনের হার্ডওয়্যার কনফিগারেশনে স্পষ্টভাবে "হট-সোয়াপ স্লট" হিসাবে সংজ্ঞায়িত করতে হবে। কনফিগারেশন টুল এটি একটি মডিউল স্লট প্রপার্টি হিসাবে উপস্থাপন করে।

ইন্টারফেস মডিউল (IM 153-x) অবশ্যই সক্রিয় বাস মডিউল ফাংশন সমর্থন করতে হবে — সমস্ত ET 200M ইন্টারফেস মডিউল হট-সোয়াপ সমর্থন করে না। একটি স্টেশনে BM 240 মডিউল নির্দিষ্ট করার আগে ইন্টারফেস মডিউল সামঞ্জস্যতা নিশ্চিত করুন।

একবার কনফিগার করা হলে, সিস্টেম স্বয়ংক্রিয়ভাবে সন্নিবেশ/অপসারণ ইন্টারাপ্ট তৈরি করে এবং সেই স্লটগুলির জন্য OB82 বিজ্ঞপ্তি পরিচালনা করে।

প্রশ্ন ২: কোন ET 200M ইন্টারফেস মডিউলগুলি BM 240-এর সাথে সামঞ্জস্যপূর্ণ?

হট-সোয়াপ ফাংশন IM 153-2 (6ES7153-2BAxx-0XB0 সিরিজ) এবং IM 153-4 PN (6ES7153-4AA01-0XB0) ইন্টারফেস মডিউল দ্বারা সমর্থিত।

পুরানো IM 153-1 সক্রিয় বাস মডিউল অপারেশন সমর্থন করে না।

একটি নতুন স্টেশনের ডিজাইনে বাস মডিউল নির্দিষ্ট করার আগে সর্বদা ET 200M ম্যানুয়াল (A5E00427077-xx)-এ BM 240 সামঞ্জস্যতা ম্যাট্রিক্সের বিরুদ্ধে নির্দিষ্ট IM 153 ভ্যারিয়েন্ট এবং এর ফার্মওয়্যার সংস্করণ যাচাই করুন।

প্রশ্ন ৩: BM 240 কি একটি বিদ্যমান ET 200M স্টেশনে যোগ করা যেতে পারে যা মূলত বাস মডিউল ছাড়াই তৈরি হয়েছিল?

বিদ্যমান স্টেশনে BM 240 মডিউল যোগ করার জন্য যান্ত্রিক কাজের প্রয়োজন: প্রভাবিত মডিউল স্লটগুলি স্টেশনের DIN রেল বাস সংযোগকারী সারি থেকে সরানো উচিত, তাদের জায়গায় BM 240 ইনস্টল করা উচিত এবং হোস্ট করা মডিউলগুলি BM 240 সকেটে পুনরায় ইনস্টল করা উচিত।

স্টেশনের STEP 7 হার্ডওয়্যার কনফিগারেশন নতুন স্লট বিন্যাস প্রতিফলিত করার জন্য আপডেট করতে হবে। এই পরিবর্তনটি একটি পরিকল্পিত রক্ষণাবেক্ষণ শাটডাউনের সময় করা সবচেয়ে ভাল, কারণ মডিউল পজিশনগুলি যান্ত্রিকভাবে পুনর্বিন্যাস করার জন্য স্টেশনটিকে পাওয়ার ডাউন করতে হবে।

প্রশ্ন ৪: যখন একটি মডিউল BM 240 স্লট থেকে সরানো হয় তখন কী ঘটে — স্টেশনের বাকি অংশ কি চলতে থাকে?

হ্যাঁ। BM 240-এর অভ্যন্তরীণ বাস ব্রিজ একটি হোস্ট করা মডিউল অপসারণের সময় স্টেশনের অন্যান্য সমস্ত মডিউলের জন্য ব্যাকপ্লেন বাস ধারাবাহিকতা বজায় রাখে।

ET 200M ইন্টারফেস মডিউল একটি ডায়াগনস্টিক ইন্টারাপ্টের (S7 প্রোগ্রামে OB82) মাধ্যমে অপসারণের রিপোর্ট করে।

অপসারণ করা মডিউলের সাথে সংযুক্ত আউটপুটগুলি তাদের কনফিগার করা নিরাপদ অবস্থায় ডিফল্ট হয় (সাধারণত ডিজিটাল আউটপুটগুলির জন্য 0V, বা অ্যানালগ আউটপুটগুলির জন্য একটি প্যারামিটারাইজড ফলব্যাক মান)।

স্টেশনের অন্যান্য সমস্ত মডিউল — ডাইরেক্ট-মাউন্ট পজিশনের এবং অন্যান্য BM 240 স্লটের — স্বাভাবিকভাবে চলতে থাকে।

প্রশ্ন ৫: BM 240 (6ES7195-7HB00-0XA0) এবং BM 480 (6ES7195-7HF00-0XA0) এর মধ্যে পার্থক্য কী?

BM 240 দুটি 40mm-চওড়া স্ট্যান্ডার্ড S7-300 সিগন্যাল মডিউল হোস্ট করে এবং 80mm ইনস্টল করা রেল দৈর্ঘ্য দখল করে।

BM 480 একটি 80mm-চওড়া মডিউল (বা দুটি 40mm মডিউল, কনফিগারেশনের উপর নির্ভর করে) হোস্ট করে এবং 80mm-চওড়া ET 200M-নির্দিষ্ট মডিউলগুলির জন্য সঠিক পছন্দ যেমন SM 331 8AI (6ES7331-7KF02-0AB0 40mm এ) বা ফাংশন মডিউল এবং যোগাযোগ প্রসেসরগুলির জন্য যা 80mm ফরম্যাটে থাকতে পারে।

40mm এবং 80mm মডিউলগুলির মিশ্রণ সহ একটি স্টেশন নির্দিষ্ট করার সময়, হট-সোয়াপের প্রয়োজন প্রতিটি পজিশনে প্রতিটি মডিউলের চওড়ার সাথে মেলে এমন BM ভ্যারিয়েন্ট নির্বাচন করুন।
