| উৎপত্তি স্থল | ফ্রান্স |
| পরিচিতিমুলক নাম | SIMENS |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | 6DR5120-0NG00-0AA0 |

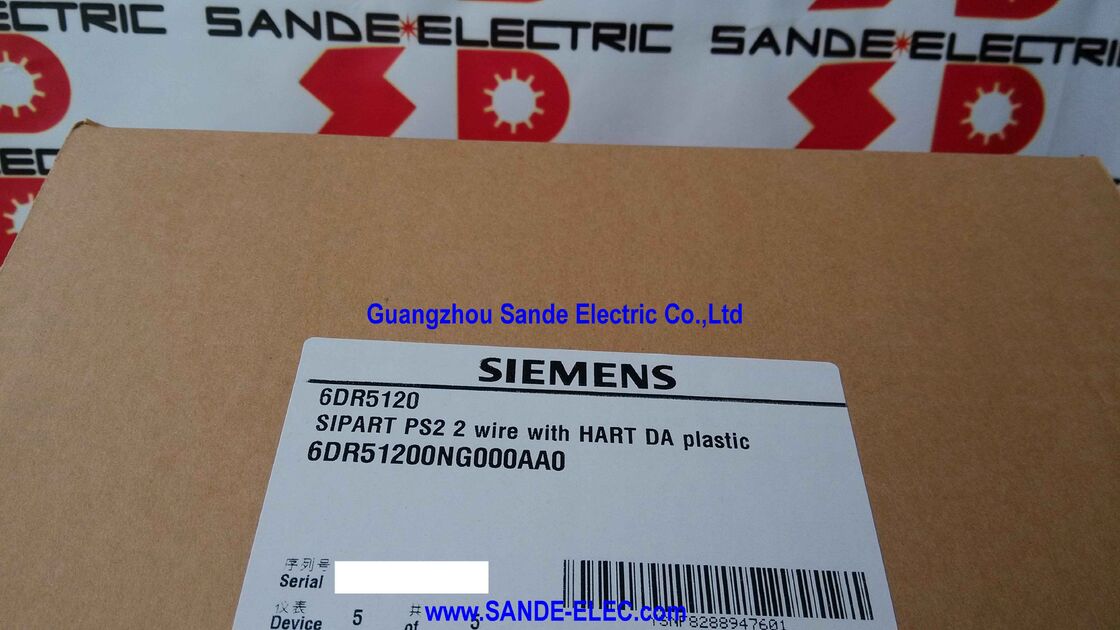

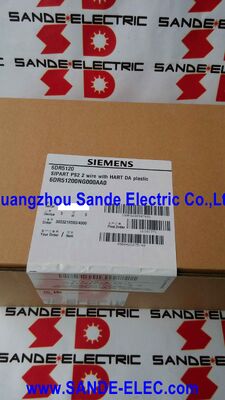

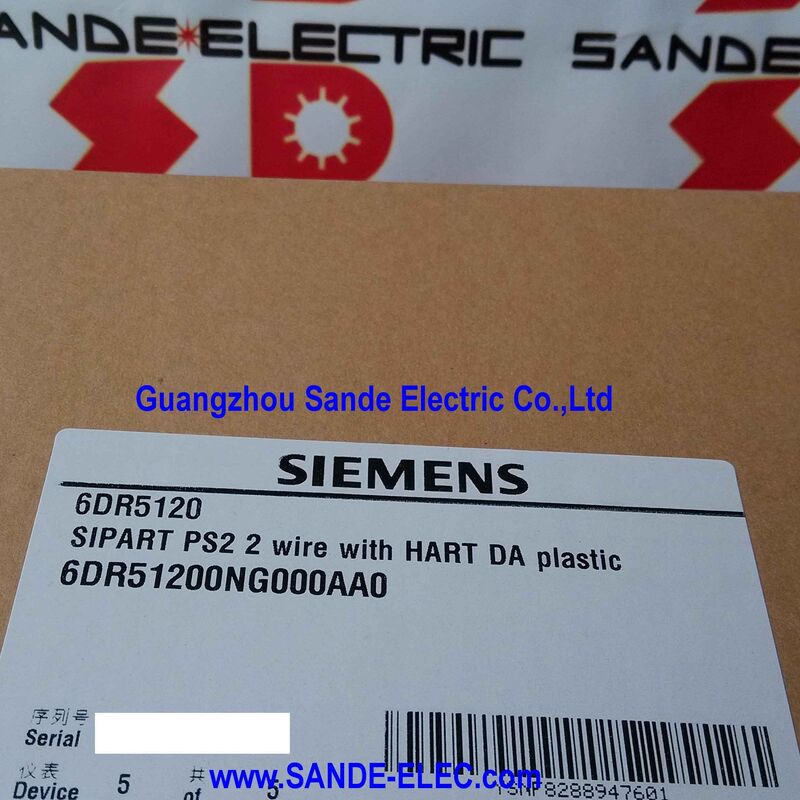

Siemens 6DR5120-0NG00-0AA0 হল SIPART PS2 স্মার্ট ইলেকট্রোপনিউম্যাটিক পজিশনার যা HART ডিজিটাল কমিউনিকেশন সহ ডাবল-অ্যাক্টিং নিউম্যাটিক অ্যাকচুয়েটরের জন্য কনফিগার করা হয়েছে, একটি স্ট্যান্ডার্ড 4–20mA দুই-তারের লুপের মাধ্যমে।
এটি প্রসেস অটোমেশনে সবচেয়ে বেশি ব্যবহৃত পজিশনার ভ্যারিয়েন্টগুলির মধ্যে একটি — ডাবল-অ্যাক্টিং আউটপুট HART প্রোটোকলের সাথে মিলিত হয়ে কন্ট্রোল ভালভ ইনস্টলেশনের বেশিরভাগ অংশকে কভার করে যেখানে খোলা এবং বন্ধ উভয় নড়াচড়ার জন্য নিউম্যাটিক ড্রাইভের প্রয়োজন হয় (স্প্রিং-রিটার্ন সিঙ্গেল-অ্যাক্টিং অ্যাকচুয়েটরের বিপরীতে), এবং যেখানে হ্যান্ডহেল্ড কমিউনিকেটর বা অ্যাসেট ম্যানেজমেন্ট সিস্টেমে ডিজিটাল কমিউনিকেশন একটি স্ট্যান্ডার্ড সাইট প্রয়োজনীয়তা।
SIPART PS2 সিরিজ কয়েক দশক ধরে প্রসেস প্ল্যান্টে একটি পরিচিত নাম, যা টাইট পজিশনিং অ্যাকুরেসি, একটি সেলফ-ক্যালিব্রেশন রুটিন যা ম্যানুয়াল স্প্যান বা জিরো অ্যাডজাস্টমেন্ট ছাড়াই পজিশনারকে অ্যাকচুয়েটরের সাথে মানিয়ে নেয়, এবং একটি বিস্তৃত ডায়াগনস্টিক প্যাকেজের জন্য মূল্যবান যা সময়ের সাথে সাথে ভালভ এবং অ্যাকচুয়েটরের অবস্থা ট্র্যাক করে।
এই পার্ট নম্বরের নির্দিষ্ট ভ্যারিয়েন্ট — পলিকার্বোনেট এনক্লোজার, M20×1.5 ইলেকট্রিক্যাল কানেকশন, G 1/4 নিউম্যাটিক কানেকশন, ফিক্সযোগ্য স্লিপিং ক্লাচ — এটি নন-হ্যাজার্ডাস এলাকায় ইনস্টলেশনের জন্য স্ট্যান্ডার্ড ইউরোপীয়-থ্রেড কনফিগারেশন।
ফিডব্যাক শ্যাফটের ফিক্সযোগ্য স্লিপিং ক্লাচ একটি ব্যবহারিক বৈশিষ্ট্য যা ইনস্টলেশন এবং রক্ষণাবেক্ষণে প্রভাব ফেলে।
ফিডব্যাক শ্যাফট অ্যাকচুয়েটরের অবস্থান পজিশনারের অভ্যন্তরীণ পটেনশিওমিটারে প্রেরণ করে।
ক্লাচটি ফিডব্যাক কাপলিং স্লিপ করতে দেয় যদি অ্যাকচুয়েটরের নড়াচড়া পজিশনারের যান্ত্রিক ট্র্যাভেল লিমিট অতিক্রম করে — পজিশন সেন্সরের যান্ত্রিক ক্ষতি প্রতিরোধ করে যদি ভালভ বা অ্যাকচুয়েটর তার হার্ড স্টপে পৌঁছায় পজিশনারের ফিডব্যাক মেকানিজমের আগে।
"ফিক্সযোগ্য" বৈশিষ্ট্যটি সঠিক রেঞ্জ সেট করার পরে ক্লাচটিকে অবস্থানে লক করার অনুমতি দেয়, যা ফিডব্যাকে প্লে দূর করে যা অন্যথায় কন্ট্রোল হিস্টেরেসিস সৃষ্টি করবে।
পলিকার্বোনেট এনক্লোজার (ম্যাক্রোলন) IP66 সুরক্ষা প্রদান করে — ধুলো-প্রতিরোধী এবং শক্তিশালী জলের জেট প্রতিরোধী — এবং NEMA 4X সমতুল্য।
পেট্রোকেমিক্যাল, রাসায়নিক, জল শোধন এবং সাধারণ প্রসেস প্ল্যান্টে বিস্ফোরণের ঝুঁকি ছাড়াই সাধারণ উপরের-মাটির প্রসেস ইনস্টলেশনের জন্য, পলিকার্বোনেট ভ্যারিয়েন্টটি স্ট্যান্ডার্ড পছন্দ। এটি অ্যালুমিনিয়াম সংস্করণের চেয়ে হালকা এবং ফিল্ডে কাজ করা সহজ।
| প্যারামিটার | মান |
|---|---|
| অ্যাকচুয়েটর টাইপ | ডাবল-অ্যাক্টিং নিউম্যাটিক |
| ইনপুট সিগন্যাল | 4–20mA, 2-তার |
| ডিজিটাল প্রোটোকল | HART |
| এনক্লোজার | পলিকার্বোনেট IP66 / NEMA 4X |
| ইলেকট্রিক্যাল কানেকশন | M20×1.5 |
| নি umatic কানেকশন | G 1/4 |
| ফিডব্যাক | ফিক্সযোগ্য স্লিপিং ক্লাচ |
| লিনিয়ার স্ট্রোক রেঞ্জ | 3–130mm (অনুরোধে 200mm পর্যন্ত) |
| পার্ট-টার্ন রেঞ্জ | 30°–100° |
| সর্বোচ্চ সাপ্লাই প্রেসার | 7 বার (101.5 PSI) |
| বিস্ফোরণ সুরক্ষা | নেই |
| লিমিট মনিটর | অন্তর্ভুক্ত নয় |
| সফটওয়্যার | SIMATIC PDM / HART কমিউনিকেটর |
6DR5120-0NG00-0AA0 স্পেসিফিকেশনে "ডাবল-অ্যাক্টিং" পদটি নিউম্যাটিক আউটপুট বিন্যাস বর্ণনা করে: পজিশনার একটি ডাবল-অ্যাক্টিং অ্যাকচুয়েটরের খোলা এবং বন্ধ উভয় চেম্বারে নিয়ন্ত্রিত এয়ার প্রেসার সরবরাহ করে, সক্রিয় নিউম্যাটিক শক্তির মাধ্যমে উভয় দিকে নড়াচড়া নিয়ন্ত্রণ করে।
এটি সিঙ্গেল-অ্যাক্টিং (স্প্রিং-রিটার্ন) অ্যাকচুয়েটরের বিপরীতে যেখানে এক দিক এয়ার প্রেসার দ্বারা এবং অন্যটি সংকুচিত স্প্রিং দ্বারা চালিত হয়।
ডাবল-অ্যাক্টিং অ্যাকচুয়েটরগুলি স্প্রিং-রিটার্ন ডিজাইনের তুলনায় বেশ কয়েকটি অ্যাপ্লিকেশন সুবিধা প্রদান করে: তারা উভয় দিকে উচ্চতর থ্রাস্ট বা টর্ক সরবরাহ করতে পারে, তারা সময়ের সাথে সাথে স্প্রিং অবক্ষয়ের শিকার হয় না যা ফেইল-সেফ আচরণকে প্রভাবিত করে, এবং যেখানে অ্যাকচুয়েটরের শারীরিক আকারের সীমাবদ্ধতা প্রয়োজনীয় শক্তির স্প্রিং প্যাকের জন্য অনুমতি দেয় না সেখানে তাদের নির্দিষ্ট করা যেতে পারে।
বড় ব্যাসের ভালভের জন্য যেখানে প্লাগ বা ডিস্ক সরানোর জন্য উভয় দিকেই যথেষ্ট শক্তি প্রয়োজন, ডাবল-অ্যাক্টিং হল স্ট্যান্ডার্ড অ্যাকচুয়েটর আর্কিটেকচার।
নির্দিষ্ট পার্ট নম্বর 6DR5120-0NG00-0AA0 ডাবল-অ্যাক্টিংয়ের জন্য (সাফিক্সে "NG" ডাবল-অ্যাক্টিং পলিকার্বোনেটকে স্লিপিং ক্লাচ এবং M20×1.5 কানেকশন সহ নির্দেশ করে)। স্প্রিং-রিটার্ন (সিঙ্গেল-অ্যাক্টিং) অ্যাকচুয়েটরের জন্য নির্দিষ্ট ব্যবহারকারীদের অর্ডার করার আগে সঠিক সাফিক্স কোড নিশ্চিত করা উচিত, কারণ সিঙ্গেল-অ্যাক্টিং ভ্যারিয়েন্টগুলির ভিন্ন সাফিক্স পদবি থাকে এবং নিউম্যাটিক আউটপুট সার্কিট্রিতে অভ্যন্তরীণভাবে ভিন্ন হয়।
4–20mA লুপের মাধ্যমে HART কমিউনিকেশন পজিশনারের ডায়াগনস্টিকস, কনফিগারেশন প্যারামিটার এবং অপারেটিং ডেটাতে একটি HART হ্যান্ডহেল্ড কমিউনিকেটর (যেমন Emerson 475 Field Communicator) ব্যবহার করে বা Siemens-এর নিজস্ব SIMATIC PDM (Process Device Manager) সহ অ্যাসেট ম্যানেজমেন্ট সফ্টওয়্যারের মাধ্যমে দূরবর্তীভাবে অ্যাক্সেস করার অনুমতি দেয়।
SIMATIC PDM থেকে, একজন অপারেটর পজিশনারের বর্তমান অবস্থান, সেটপয়েন্ট এবং রিয়েল-টাইমে বিচ্যুতি পড়তে পারে; কন্ট্রোল ভালভের ট্র্যাভেল অ্যাকুমুলেশন, জিরো-পয়েন্ট ড্রিফট এবং রেসপন্স টাইম হিস্টোরি পর্যালোচনা করতে পারে; ভালভ অফলাইন না নিয়ে ভালভ নড়াচড়া যাচাই করার জন্য ফুল স্ট্রোক টেস্ট (FST) এবং পার্শিয়াল স্ট্রোক টেস্ট (PST) চালাতে পারে; স্টেপ রেসপন্স ডায়াগনস্টিক অ্যাক্সেস করতে পারে, যা নিউম্যাটিক অ্যাকচুয়েটরের ডায়নামিক আচরণকে চিহ্নিত করে; এবং সমস্ত অভ্যন্তরীণ প্যারামিটার কনফিগার করতে পারে — ডেড ব্যান্ড, টাইট ক্লোজ ফাংশন, স্প্লিট রেঞ্জ সেটিংস, এবং সেটপয়েন্ট ক্যারেক্টারাইজেশন কার্ভ।
এই ডায়াগনস্টিক গভীরতা প্রসেস প্ল্যান্টগুলি SIPART PS2 পজিশনার নির্দিষ্ট করার অন্যতম প্রধান কারণ: HART ডেটা ভালভের অবস্থার একটি অবিচ্ছিন্ন মূল্যায়ন প্রদান করে যা প্রতিক্রিয়াশীল ব্রেকডাউন প্রতিক্রিয়ার পরিবর্তে ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সক্ষম করে।
SIPART PS2-এর অন্যতম অপারেশনালি মূল্যবান বৈশিষ্ট্য হল এর স্বয়ংক্রিয় ইনিশিয়ালাইজেশন রুটিন। ইনস্টল এবং পাওয়ার আপ করার পরে, পজিশনারকে AUTO (স্বয়ংক্রিয় ক্যালিব্রেশন) চালানোর জন্য কমান্ড করা যেতে পারে, যার সময় এটি:
সম্পূর্ণ রুটিনটি সাধারণত কয়েক মিনিটের মধ্যে সম্পন্ন হয়। ম্যানুয়াল স্প্যান এবং জিরো অ্যাডজাস্টমেন্ট পটেনশিওমিটারের প্রয়োজন হয় না — পজিশনার স্বয়ংক্রিয় ট্র্যাভেল পরিমাপ থেকে কম্পিউটেশনালি এই মানগুলি নির্ধারণ করে।
রক্ষণাবেক্ষণ দলগুলির জন্য একটি ব্যর্থ পজিশনার প্রতিস্থাপন করার সময়, এই সেলফ-ক্যালিব্রেশন একটি নতুন ইউনিট পরিষেবাতে আনার জন্য প্রয়োজনীয় সময়কে নাটকীয়ভাবে হ্রাস করে।
প্রশ্ন ১: এই পজিশনারটি ডাবল-অ্যাক্টিং অ্যাকচুয়েটরের জন্য নির্দিষ্ট করা হয়েছে। এটি কি কেবল একটি নিউম্যাটিক আউটপুট পোর্ট ব্যবহার না করে একটি সিঙ্গেল-অ্যাক্টিং (স্প্রিং-রিটার্ন) অ্যাকচুয়েটরের সাথে সংযুক্ত করা যেতে পারে?
না। ডাবল-অ্যাক্টিং ভ্যারিয়েন্টের অভ্যন্তরীণ নিউম্যাটিক সার্কিট দুটি নিউম্যাটিক আউটপুটের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
কন্ট্রোল অ্যালগরিদম ধরে নেয় যে উভয় চেম্বার নিউম্যাটিক্যালি চালিত হয়।
একটি স্প্রিং-রিটার্ন অ্যাকচুয়েটরের জন্য, সিঙ্গেল-অ্যাক্টিং ভ্যারিয়েন্টটি নির্দিষ্ট করতে হবে — অভ্যন্তরীণ সার্কিট্রি নিউম্যাটিক আউটপুটকে ভিন্নভাবে রুট করে, এবং বৈদ্যুতিক পাওয়ার হারানোর সময় ফেইল-সেফ ডিপ্রেসারাইজেশন লজিক শুধুমাত্র সিঙ্গেল-অ্যাক্টিং কনফিগারেশনে সঠিকভাবে কাজ করে।
প্রশ্ন ২: ফিক্সযোগ্য স্লিপিং ক্লাচ একটি মূল বৈশিষ্ট্য হিসাবে উল্লেখ করা হয়েছে। ইনস্টলেশনের সময় এটি কীভাবে সেট করা হয়?
অ্যাকচুয়েটরের উপর পজিশনার মাউন্ট করার পরে, ফিডব্যাক শ্যাফট কাপলিং অ্যাকচুয়েটরের ট্র্যাভেল ইন্ডিকেটর পিন বা ইয়োক আর্মের সাথে সংযুক্ত করা হয়।
অ্যাকচুয়েটরটি মিড-স্ট্রোক অবস্থানে রেখে, ক্লাচটি লকিং মেকানিজম টাইট করে নিযুক্ত করা হয়, ফিডব্যাক শ্যাফটটিকে সেই অবস্থানে স্থির করে যা অ্যাকচুয়েটরের প্রকৃত অবস্থানের সাথে সঙ্গতিপূর্ণ। ক্লাচটি তখন অ্যাকচুয়েটরের সম্পূর্ণ ট্র্যাভেল রেঞ্জ জুড়ে সঠিক পজিশন ফিডব্যাক প্রেরণ করবে।
যদি অ্যাকচুয়েটর একটি হার্ড মেকানিক্যাল স্টপে পৌঁছায়, ক্লাচটি অভ্যন্তরীণ পটেনশিওমিটারে ওভার-ট্র্যাভেল ফোর্স প্রেরণ করার পরিবর্তে স্লিপ করে।
SIPART PS2 অপারেটিং ম্যানুয়াল নির্দিষ্ট ক্লাচ এনগেজমেন্ট পদ্ধতি সরবরাহ করে।
প্রশ্ন ৩: 6DR5120-0NG00-0AA0-এর পলিকার্বোনেট (ম্যাক্রোলন) এনক্লোজার কি সরাসরি সূর্যালোকের অধীনে বাইরের ব্যবহারের জন্য উপযুক্ত?
পলিকার্বোনেট দীর্ঘস্থায়ী UV এক্সপোজারের সাথে ক্ষয়প্রাপ্ত হয়, যা বছরের পর বছর বাইরের ব্যবহারের ফলে ভঙ্গুরতা এবং রঙের পরিবর্তন ঘটাতে পারে।
বাইরের ইনস্টলেশনের জন্য, Siemens পলিকার্বোনেট এনক্লোজারের UV-স্থিতিশীল ভ্যারিয়েন্ট, একটি উপযুক্ত সান শিল্ড, বা অ্যালুমিনিয়াম হাউজিং ভ্যারিয়েন্ট সুপারিশ করে।
IP66 রেটিং UV উদ্বেগের নির্বিশেষে বৃষ্টি এবং জলের জেট থেকে রক্ষা করে, তবে উচ্চ-UV বহিরঙ্গন পরিবেশে এনক্লোজারের দীর্ঘমেয়াদী যান্ত্রিক অখণ্ডতা হল সেই বিবেচনা যা সাধারণত এই ধরনের ইনস্টলেশনে অ্যালুমিনিয়ামের পছন্দকে চালিত করে।
প্রশ্ন ৪: পজিশনার 4–20mA লুপ থেকে ন্যূনতম কত বৈদ্যুতিক সাপ্লাই কারেন্ট প্রয়োজন?
2-তার কনফিগারেশনে SIPART PS2 একটি লুপ-পাওয়ারড ডিভাইস — এটি 4–20mA কারেন্ট লুপ থেকেই এর বৈদ্যুতিক অপারেটিং পাওয়ার গ্রহণ করে।
পজিশনারের অপারেশন বজায় রাখার জন্য ন্যূনতম কারেন্ট প্রায় 3.6mA, যা সেটপয়েন্ট সিগন্যালের 4mA নিম্ন রেঞ্জ মানের সামান্য নিচে।
এর মানে হল যে পজিশনারটি সেটপয়েন্ট সর্বনিম্ন (4mA) মানে থাকলেও কার্যকর থাকে, অবশিষ্ট 3.6mA অপারেটিং পাওয়ার সরবরাহ করে।
SIPART PS2 অপারেটিং ম্যানুয়ালে নির্দিষ্ট করা সমস্ত লুপ কারেন্ট মানে লুপ রেজিস্ট্যান্স জুড়ে প্রয়োজনীয় ভোল্টেজ বজায় রাখতে লুপ সাপ্লাই সক্ষম হতে হবে।
প্রশ্ন ৫: SIMATIC PDM সফ্টওয়্যার ছাড়াই কি HART হ্যান্ডহেল্ড কমিউনিকেটর থেকে পার্শিয়াল স্ট্রোক টেস্ট (PST) শুরু করা যেতে পারে?
হ্যাঁ। SIPART PS2 HART ডিভাইস ডেসক্রিপশন (DD) পার্শিয়াল স্ট্রোক টেস্ট ফাংশন অন্তর্ভুক্ত করে, যা যেকোনো HART-সামঞ্জস্যপূর্ণ কমিউনিকেটর থেকে শুরু করা যেতে পারে যা SIPART PS2 DD ফাইল লোড করেছে।
কমিউনিকেটর বর্তমান অবস্থান প্রদর্শন করে, স্ট্রোক প্যারামিটার সেট করার অনুমতি দেয়, পরীক্ষা শুরু করে এবং ফলাফল রেকর্ড করে।
বেসিক ডায়াগনস্টিক অ্যাক্সেসের জন্য SIMATIC PDM প্রয়োজন হয় না, যদিও এটি একটি হ্যান্ডহেল্ড কমিউনিকেটরের চেয়ে সমৃদ্ধ ইন্টারফেস সরবরাহ করে যা ঐতিহাসিক ডেটা লগিং এবং রিপোর্ট জেনারেশন প্রদান করে।
